公布日：2023.02.03
申請日：2022.10.26
分類號：C02F3/30(2006.01)I
摘要
本發明涉及污水處理技術領域，具體為一種新能源一體化污水處理設備，所述新能源一體化污水處理設備包括供能裝置、處理箱、廢料箱、人工濕地和成品池，所述供能裝置包括太陽能光電板和風力發電機組，所述太陽能光電板、風力發電機組、人工濕地和成品池均設置在處理箱的四周，本發明相比于目前的一體化污水處理設備設置有供能裝置，通過供能裝置使得本發明能夠應用在山區、農村等不方便接入電網的偏遠地區，本發明設置有分離機構和傳動機構，通過調整污泥泵向厭氧池內輸送污水的速度能夠使得傳動機構驅動分離機構工作，分離機構會自動將截留的大塊雜質送入到廢料箱內，以避免分離機構截留的雜質過多影響后續截留過濾。
權利要求書

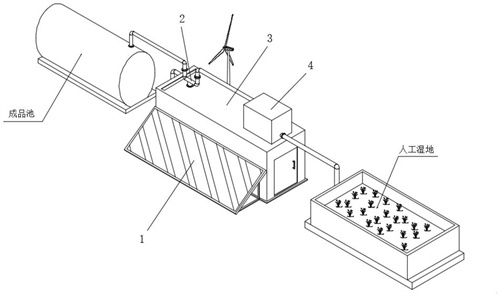

1.一種新能源一體化污水處理設備，其特征在于：所述新能源一體化污水處理設備包括供能裝置（1）、處理箱（3）、廢料箱（5）、人工濕地和成品池，所述供能裝置（1）包括太陽能光電板和風力發電機組，所述太陽能光電板、風力發電機組、人工濕地和成品池均設置在處理箱（3）的四周，所述處理箱（3）的內部依次設置有調節池（31）、厭氧池（32）、缺氧池（33）、好氧池（34）和控制室（35），所述廢料箱（5）設置在調節池（31）的外側，所述調節池（31）的上方設置有進水管（2），所述控制室（35）的上方設置有消毒箱（4），所述調節池（31）內部靠近進水管（2）的一端設置有分離機構（311），所述分離機構（311）通過導料管與廢料箱（5）相連接，所述調節池（31）內部遠離進水管（2）的一端設置有污泥泵，所述厭氧池（32）的內部設置有傳動機構（322），所述污泥泵通過排液管（323）與傳動機構（322）相連接，所述傳動機構（322）的上端通過第一連接管和第一電動閥與分離機構（311）相連接，所述好氧池（34）的內部設置有MBR膜生物反應器（341）和增氣座，所述控制室（35）的內部設置有電控柜（351）、吸水泵和鼓風機，所述吸水泵的進水端與MBR膜生物反應器（341）相連接，所述吸水泵的出水端與消毒箱（4）相連接，所述鼓風機通過增氣管與增氣座相連接，所述太陽能光電板和風力發電機組均與電控柜（351）電性連接，所述消毒箱（4）的一端與人工濕地相連接，所述進水管（2）遠離消毒箱（4）的一端與成品池相連接；所述進水管（2）為三通結構，該三通結構包括一個出水口和兩個進水口，所述出水口與分離機構（311）相連接，兩個所述進水口分別與消毒箱（4）和成品池相連接，所述厭氧池（32）的內部底端設置有振蕩座（321），所述傳動機構（322）的下端通過第二連接管和第二電動閥與振蕩座（321）相連接，所述傳動機構（322）具有噴氣和抽氣功能；所述分離機構（311）包括分離架（3111），所述分離架（3111）遠離進水管（2）的一端設置有分離板（3116），所述分離架（3111）靠近厭氧池（32）的一端設置有第一傳動槽（3112），所述分離架（3111）靠近廢料箱（5）的一端設置有第二傳動槽（3113），所述第二傳動槽（3113）靠近分離板（3116）的一側設置有清理槽（3117）,所述清理槽（3117）通過導料管與廢料箱（5）相連接，所述第一傳動槽（3112）的內部設置有第一傳動塊（31121），所述第一傳動槽（3112）靠近分離板（3116）的一側設置有清潔塊（3115），所述清潔塊（3115）靠近清理槽（3117）的一端通過第一柔性繩與第一傳動塊（31121）的上端相連接，所述清潔塊（3115）遠離清理槽（3117）的一端通過第二柔性繩與第一傳動塊（31121）的下端相連接，所述第一傳動槽（3112）靠近進水管（2）的一端設置有第三傳動槽（3118），所述第三傳動槽（3118）的內部設置有第三傳動塊（31182），所述第三傳動塊（31182）與第三傳動槽（3118）之間通過復位彈簧相連接，所述第三傳動槽（3118）遠離第一傳動槽（3112）的一端通過導氣槽（31181）與第一連接管相連接，所述第一傳動塊（31121）和第三傳動塊（31182）均具有磁性且相互排斥；所述振蕩座（321）內部靠近傳動機構（322）的一端設置有振蕩槽（3211），所述振蕩槽（3211）靠近傳動機構（322）的一端設置有振蕩片（3212），所述振蕩片（3212）具有彈性且易形變，所述振蕩槽（3211）通過連通槽與第二連接管相連接；所述傳動機構（322）包括傳動架（3221），所述傳動架（3221）的內部中間位置處設置有導流槽（3222），所述導流槽（3222）的兩側均設置有傳動腔（3223），所述導流槽（3222）的上端與排液管（323）相連接，所述導流槽（3222）的內部設置有槳葉，所述傳動腔（3223）的上端通過第一通氣孔與第一連接管相連接，所述傳動腔（3223）的下端通過第二通氣孔與第二連接管相連接，所述傳動腔（3223）的內部設置有轉盤和活塞，所述轉盤與槳葉之間通過齒輪傳動組件相連接，所述轉盤與活塞之間通過連桿相連接，所述活塞遠離轉盤的一側填充有氣體。
2.根據權利要求1所述的一種新能源一體化污水處理設備，其特征在于：所述第三傳動槽（3118）靠近第一傳動槽（3112）的一端設置有彈性塊（31183），所述清理槽（3117）的內部設置有擋板（31171），所述擋板（31171）與清理槽（3117）之間通過密封彈簧相連接，所述清潔塊（3115）靠近清理槽（3117）的一端具有頂針。
3.根據權利要求2所述的一種新能源一體化污水處理設備，其特征在于：所述廢料箱（5）的上端通過排氣管（51）與分離機構（311）的上端相連接，所述第二傳動槽（3113）的內部設置有兩組第二傳動塊（31131），其中一組所述第二傳動塊（31131）固定安裝在第二傳動槽（3113）靠近進水管（2）的一端，另外一組所述第二傳動塊（31131）設置在第二傳動槽（3113）靠近清理槽（3117）的一端且與第一柔性繩固定連接，兩組所述第二傳動塊（31131）之間通過柔性彈簧相連接，所述第二傳動槽（3113）靠近排氣管（51）的一側設置有收納槽（3119），所述收納槽（3119）的一端通過排氣槽（3114）與第二傳動槽（3113）相連接，所述收納槽（3119）的另一端通過泄氣通道與排氣管（51）相連接，所述收納槽（3119）的上方設置有單向槽（36），所述單向槽（36）的內部設置有單向板（361），所述單向板（361）與收納槽（3119）之間通過單向彈簧相連接。
4.根據權利要求3所述的一種新能源一體化污水處理設備，其特征在于：所述廢料箱（5）的內部下端設置有集料板（53），所述集料板（53）靠近處理箱（3）的一端設置有滲液孔，所述集料板（53）靠近處理箱（3）的一端通過轉軸與廢料箱（5）相連接，所述集料板（53）遠離處理箱（3）的一端通過弧形板和壓縮彈簧與廢料箱（5）相連接，所述廢料箱（5）的內部遠離處理箱（3）的一端設置有蓄壓槽（52），所述廢料箱（5）的內部底端設置有泄壓槽（54）。
發明內容
本發明的目的在于提供一種新能源一體化污水處理設備，以解決上述背景技術中提出的問題。
為了解決上述技術問題，本發明提供如下技術方案：一種新能源一體化污水處理設備，所述新能源一體化污水處理設備包括供能裝置、處理箱、廢料箱、人工濕地和成品池，所述供能裝置包括太陽能光電板和風力發電機組，所述太陽能光電板、風力發電機組、人工濕地和成品池均設置在處理箱的四周，所述處理箱的內部依次設置有調節池、厭氧池、缺氧池、好氧池和控制室，所述廢料箱設置在調節池的外側，所述調節池的上方設置有進水管，所述控制室的上方設置有消毒箱，所述調節池內部靠近進水管的一端設置有分離機構，所述分離機構通過導料管與廢料箱相連接，所述調節池內部遠離進水管的一端設置有污泥泵，所述厭氧池的內部設置有傳動機構，所述污泥泵通過排液管與傳動機構相連接，所述傳動機構的上端通過第一連接管和第一電動閥與分離機構相連接，所述好氧池的內部設置有MBR膜生物反應器和增氣座，所述控制室的內部設置有電控柜、吸水泵和鼓風機，所述吸水泵的進水端與MBR膜生物反應器相連接，所述吸水泵的出水端與消毒箱相連接，所述鼓風機通過增氣管與增氣座相連接，所述太陽能光電板和風力發電機組均與電控柜電性連接，所述消毒箱的一端與人工濕地相連接，所述進水管遠離消毒箱的一端與成品池相連接。
處理箱為本發明的工作基礎，供能裝置為本發明的能源基礎，通過人工濕地對處理后的污水進行物理、化學、生物二次進化，最后無害排出，通過成品池進行儲存污水，晴天時通過太陽能光電板發電，雨天或夜晚時，通過風力發電機組發電，相比于目前的一體化污水處理設備，本發明適用于山區、農村等不方便接入電網的偏遠地區，并實現了節能、環保的目的，當成品池內的污水通過進水管進入到調節池內時，分離機構會截留住污水中的大塊雜質，以方便后續對污水進行處理，通過污泥泵和排液管能夠?qū)⒄{(diào)節池內的污水輸送到厭氧池內，厭氧池內設置有厭氧細菌，通過厭氧菌能將污水中的微生物，有機物進行分解，產生二氧化碳、甲烷等物質，厭氧池與缺氧池連接處設置有第一連接閥，通過第一連接閥能夠使得厭氧池內的污水流入到缺氧池內，通過缺氧池能夠進一步對有機物進行分解，對污水中的氨、氮、磷去除，缺氧池與好氧池連接處設置有第二連接閥，通過第二連接閥能夠使得缺氧池內的污水流入到好氧池內，通過鼓風機能夠?qū)⒀鯕廨斔偷胶醚醭貎?nèi)，通過好氧池內的氧化細菌能夠使得污水中的有機物分解成無機物，通過MBR膜生物反應器能夠起到截留作用,使得微生物完全截留在好氧池內，方便吸水泵將處理后的清水送入到消毒箱內進行消毒排放，本發明設置有分離機構和傳動機構，通過調整污泥泵向厭氧池內輸送污水的速度能夠使得傳動機構驅動分離機構工作，此時分離機構會自動將截留的大塊雜質送入到廢料箱內，以避免分離機構截留的雜質過多影響后續截留過濾，相比于目前通過輸送帶等方式去除截留的大塊雜質，本發明沒有線路的干擾，避免污水滲透進電路中，引發電路故障。
進一步的，所述進水管為三通結構，該三通結構包括一個出水口和兩個進水口，所述出水口與分離機構相連接，兩個所述進水口分別與消毒箱和成品池相連接，所述厭氧池的內部底端設置有振蕩座，所述傳動機構的下端通過第二連接管和第二電動閥與振蕩座相連接，所述傳動機構具有噴氣和抽氣功能，消毒箱具有儲水功能。
通過上述技術方案，本發明設置有振蕩座，污水處理時，第二電動閥處于打開狀態，第一電動閥處于關閉狀態，當污泥泵向厭氧池內輸送污水的速度足夠大時，傳動機構會間歇性的向振蕩座內噴氣和抽氣，以使得振蕩座控制厭氧池內的污水發生振動，從而保證污水中的有機物能夠與厭氧細菌充分結合，實現充分分解的目的，相比于目前通過攪拌機進行攪拌，本發明通過污水自身的振動能夠有效避免污泥和厭氧細菌等物質受離心力的影響沾附到厭氧池內壁上，進而不利于提高后續污水中的有機物與厭氧細菌結合，最后當污水處理結束之后，將消毒箱內儲存的水依次輸送到調節池、厭氧池、缺氧池和好氧池內，能夠?qū)μ幚硐鋬?nèi)的各部件進行清理，同時避免油脂等粘性物質沾附在分離機構內。
進一步的，所述分離機構包括分離架，所述分離架遠離進水管的一端設置有分離板，所述分離架靠近厭氧池的一端設置有第一傳動槽，所述分離架靠近廢料箱的一端設置有第二傳動槽，所述第二傳動槽靠近分離板的一側設置有清理槽,所述清理槽通過導料管與廢料箱相連接，所述第一傳動槽的內部設置有第一傳動塊，所述第一傳動槽靠近分離板的一側設置有清潔塊，所述清潔塊靠近清理槽的一端通過第一柔性繩與第一傳動塊的上端相連接，所述清潔塊遠離清理槽的一端通過第二柔性繩與第一傳動塊的下端相連接，所述第一傳動槽靠近進水管的一端設置有第三傳動槽，所述第三傳動槽的內部設置有第三傳動塊，所述第三傳動塊與第三傳動槽之間通過復位彈簧相連接，所述第三傳動槽遠離第一傳動槽的一端通過導氣槽與第一連接管相連接，所述第一傳動塊和第三傳動塊均具有磁性且相互排斥。
通過上述技術方案，分離板能夠截留污水中的大塊雜質，當分離板上堆積的雜質過多需要清理時，第一電動閥處于打開狀態，第二電動閥處于關閉狀態，當污泥泵向厭氧池內輸送污水的速度足夠大時，傳動機構會間歇性的向第三傳動槽內噴氣和抽氣，當傳動機構向第三傳動槽噴氣時，第三傳動塊從第三傳動槽內伸出，由于第一傳動塊與第三傳動塊相互排斥，因此通過第三傳動塊能夠使得第一傳動塊向靠近分離板的方向移動，在第一柔性繩和第二柔性繩的作用下，清潔塊會同步向靠近清理槽的方向移動，此時分離板上的雜質會沿著清理槽和導料管進入到廢料箱內。
進一步的，所述第三傳動槽靠近第一傳動槽的一端設置有彈性塊，所述清理槽的內部設置有擋板，所述擋板與清理槽之間通過密封彈簧相連接，所述清潔塊靠近清理槽的一端具有頂針。
通過上述技術方案，污水處理時，通過密封彈簧能夠使得擋板堵住清理槽，防止在截留污水中雜質時，污水沿著清理槽進入到廢料箱內，當清潔塊向靠近清理槽的方向移動時，通過頂針能夠頂起擋板，以方便分離板上的雜質沿著清理槽和導料管進入到廢料箱內，本發明設置有彈性塊，通過彈性塊能夠使得第三傳動塊瞬間從第三傳動槽內出現，增大清潔塊和第一傳動塊移動的速度，保證分離板上的雜質沿著清理槽和導料管進入到廢料箱內時具有一定的慣性，提高暢通性。
進一步的，所述傳動機構包括傳動架，所述傳動架的內部中間位置處設置有導流槽，所述導流槽的兩側均設置有傳動腔，所述導流槽的上端與排液管相連接，所述導流槽的內部設置有槳葉，所述傳動腔的上端通過第一通氣孔與第一連接管相連接，所述傳動腔的下端通過第二通氣孔與第二連接管相連接，所述傳動腔的內部設置有轉盤和活塞，所述轉盤與槳葉之間通過齒輪傳動組件相連接，所述轉盤與活塞之間通過連桿相連接，所述活塞遠離轉盤的一側填充有氣體。
通過上述技術方案，污泥泵通過排液管向厭氧池內輸送污水時，污水會沖擊槳葉，使得槳葉發生旋轉，通過槳葉、齒輪傳動組件和轉盤能夠驅動活塞在傳動腔內移動，當?shù)诙妱?dòng)閥打開，第一電動閥關閉時，傳動腔內的氣體會間歇性的移動到振蕩座內，使得污水振動，當?shù)诙妱?dòng)閥關閉，第一電動閥打開時，傳動腔內的氣體會間歇性的移動到第三傳動槽內，使得分離板上的雜質流入到廢料箱內，本發明中無論是污水的攪拌還是雜質的清理均借助污泥泵排放污水的動能，相比較于目前的污水處理設備極大的減少了電器設備和電線的使用，降低了電路維修的麻煩。
進一步的，所述振蕩座內部靠近傳動機構的一端設置有振蕩槽，所述振蕩槽靠近傳動機構的一端設置有振蕩片，所述振蕩片具有彈性且易形變，所述振蕩槽通過連通槽與第二連接管相連接。
通過上述技術方案，當?shù)诙妱?dòng)閥打開，第一電動閥關閉時，傳動腔內的氣體會間歇性的通過連通槽移動到振蕩槽內，最后振蕩片會受力發生振動，通過振蕩片的振動一方面能夠使得污水振動，以方便有機物和厭氧菌充分結合，另一方面能夠防止有機物和厭氧菌沾附在厭氧池的內壁和底部。
進一步的，所述廢料箱的上端通過排氣管與分離機構的上端相連接，所述第二傳動槽的內部設置有兩組第二傳動塊，其中一組所述第二傳動塊固定安裝在第二傳動槽靠近進水管的一端，另外一組所述第二傳動塊設置在第二傳動槽靠近清理槽的一端且與第一柔性繩固定連接，兩組所述第二傳動塊之間通過柔性彈簧相連接，所述第二傳動槽靠近排氣管的一側設置有收納槽，所述收納槽的一端通過排氣槽與第二傳動槽相連接，所述收納槽的另一端通過泄氣通道與排氣管相連接，所述收納槽的上方設置有單向槽，所述單向槽的內部設置有單向板，所述單向板與收納槽之間通過單向彈簧相連接。
通過上述技術方案，當?shù)谝浑妱?dòng)閥打開，第二電動閥關閉時，傳動腔內的氣體會間歇性的移動到第三傳動槽內，此時第一傳動塊受磁力的影響帶著第一柔性繩和第二柔性繩移動，通過第一柔性繩和第二柔性繩的移動能夠使得兩組第二傳動塊之間的距離縮短，最后第二傳動槽內的氣體會沿著排氣槽、排氣管進入到廢料箱內，通過該組氣體能夠?qū)β淙霃U料箱內的雜質施加一組作用力，去除雜質上方殘留的污水滴，當?shù)谌齻鲃?dòng)槽內的氣體回流到傳動腔內時，通過柔性彈簧能夠使得第一傳動塊和第二傳動塊復位，在復位時，單向板會向收納槽的方向移動，以補充第三傳動槽內消失的氣體。
進一步的，所述廢料箱的內部下端設置有集料板，所述集料板靠近處理箱的一端設置有滲液孔，所述集料板靠近處理箱的一端通過轉軸與廢料箱相連接，所述集料板遠離處理箱的一端通過弧形板和壓縮彈簧與廢料箱相連接，所述廢料箱的內部遠離處理箱的一端設置有蓄壓槽，所述廢料箱的內部底端設置有泄壓槽。
通過上述技術方案，第三傳動槽內的氣體流入到廢料箱內時，會沿著蓄壓槽流動，最后集料板會向下移動，當集料板移動到一定程度后，泄壓槽的進氣口與蓄壓槽相連通，氣體會沿著泄壓槽流動，最后從泄壓槽的出氣口流出，通過泄壓槽的出氣口流出的氣體能夠防止雜質在集料板上堆積，同時集料板在復位時會發生振動，通過集料板的振動能夠有效去除雜質上殘留的污水滴。
與現有技術相比，本發明所達到的有益效果是：本發明相比于目前的一體化污水處理設備設置有供能裝置，通過供能裝置使得本發明能夠應用在山區、農村等不方便接入電網的偏遠地區，并實現了節能、環保的目的，本發明還設置有分離機構和傳動機構，通過分離機構能夠截留住污水中的大塊雜質，以方便后續對污水進行處理，通過調整污泥泵向厭氧池內輸送污水的速度能夠使得傳動機構驅動分離機構工作，此時分離機構會自動將截留的大塊雜質送入到廢料箱內，以避免分離機構截留的雜質過多影響后續截留過濾，相比于目前通過輸送帶、人工等方式去除雜質，本發明效率較高，同時沒有線路的干擾，避免污水滲透進電路中，引發電路故障，另外本發明設置的傳動機構還能夠驅動振蕩座工作，通過振蕩座能夠使得厭氧池內的污水發生振動，從而保證污水中的有機物能夠與厭氧細菌充分結合，實現充分分解的目的，相比于目前通過攪拌機進行攪拌，本發明通過污水自身的振動能夠在保證有機物與厭氧細菌充分結合的基礎上避免污泥和厭氧細菌等物質受離心力的影響沾附到厭氧池內壁上，最后本發明在廢料箱的內部設置有蓄壓槽和泄壓槽，通過蓄壓槽和泄壓槽能夠去除雜質上方殘留的污水滴，提高干燥速度方便去除，同時防止雜質在集料板上沾附堆積。
（發明人：劉浩東）
