公布日：2023.03.14
申請日：2022.12.16
分類號：C02F9/00(2023.01)I;C02F1/52(2023.01)I;C02F1/04(2023.01)N;C02F1/24(2023.01)N;C02F1/44(2023.01)N;C02F1/66(2006.01)N;C02F1/72(2023.01)N;C02F3/30
(2006.01)N;C02F101/16(2023.01)N;C02F101/30(2006.01)N;C02F101/34(2023.01)N
摘要
本發明公開了一種中纖板生產廢水處理工藝，中纖板生產尾氣噴淋循環排污水經過蒸氨塔和甲醛反應器預處理，綜合廢水調節池內混均的廢水進入#混凝反應沉淀池，在1#混凝反應沉淀池中投加污水凈化藥劑；溶氣氣浮機的出水進入ABR池進行厭氧生化處理；ABR池出水依次進入缺氧池和MBBR池進行好氧生化處理；本發明通過物化、生化處理單元的有效組合，在中纖板生產廢水經預處理、二級生化處理和膜深度處理后，有效降低了出水的有機物、氨氮、懸浮物、色度等指標，同時經過2#混凝反應沉淀池的對懸浮物進行過濾排出、排泥和捕捉雜質，能夠進步降低出水的含雜質濾，保持出水清澈，其具有自動化程度高、運行穩定、操作方便、運行費用低、抗沖擊能力強的優勢。
權利要求書

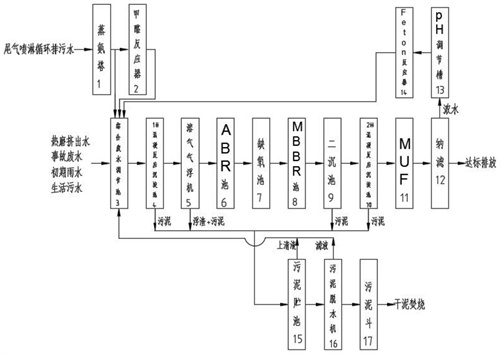

1.一種中纖板生產廢水處理工藝，其特征在于：包括以下步驟：S1、中纖板生產尾氣噴淋循環排污水經過蒸氨塔和甲醛反應器預處理，除去大部分氨氮和甲醛，預處理后的廢水進入綜合廢水調節池與污水混合；S2、綜合廢水調節池內混均的廢水進入1#混凝反應沉淀池，在1#混凝反應沉淀池中投加污水凈化藥劑，經20-30分鐘混凝反應后，出水溢流入沉淀池中進行固液分離；S3、1#混凝反應沉淀池的出水流入溶氣氣浮機中分離水中不易沉淀的懸浮物；S4、溶氣氣浮機的出水進入ABR池進行厭氧生化處理；S5、ABR池出水依次進入缺氧池和MBBR池進行好氧生化處理；S6、好氧生化處理后的廢水經過二沉池固液分離后送入2#混凝反應沉淀池中，在混凝反應池中投加污水凈化藥劑，經20-30分鐘混凝反應，進一步去除廢水中的細小懸浮物后排入斜板沉淀池進行固液分離；S7、2#混凝反應沉淀池的出水經過MUF和納濾處理后，達標排放；S8、納濾濃水經過pH調節槽和Fenton反應器處理后，回流至綜合調節池；S9、1#混凝反應沉淀池污泥、溶氣氣浮機浮渣和污泥、二沉池剩余污泥和2#混凝反應沉淀池污泥排入污泥貯池充分混合，污泥經重力濃縮后泵入污泥脫水機進一步脫水，干泥落入污泥斗中暫存，干泥焚燒，所述污泥貯池中的上清液及污泥脫水機處理后的濾液回流至綜合廢水調節池。
2.根據權利要求1所述的一種中纖板生產廢水處理工藝，其特征在于：所述的步驟S1中的預處理的具體步驟是：生產尾氣噴淋循環排污水通過pH調整和預熱后進入蒸氨塔，塔頂含氨蒸汽經過冷卻和回流濃縮后的濃氨水輸送至儲罐，塔底脫氨廢水送入甲醛反應器，通過投加氫氧化鈉、蒸汽、石灰去除廢水中的甲醛。
3.根據權利要求1-2任一所述的中纖板生產廢水處理工藝的處理系統，其特征在于：所述蒸氨塔與甲醛反應器連接，甲醛反應器的出水口與綜合廢水調節池連接，綜合廢水調節池、1#混凝反應沉淀池、溶氣氣浮機、ABR池、MBBR池、二沉池、2#混凝反應沉淀池、MUF、納濾之間依次連接，納濾的出水口與PH調節槽連接，PH調節槽、Fenton反應器和綜合廢水調節池依次連接，所述#混凝反應沉淀池、溶氣氣浮機、二沉池和2#混凝反應沉淀池的出泥口與污泥貯池連接，污泥貯池、污泥脫水機和污泥斗依次連接。
4.根據權利要求3所述的中纖板生產廢水處理系統，其特征在于：所述2#混凝反應沉淀池內部在進水口處固定安裝有傾斜擋墻，傾斜擋墻靠近進水口位置的一側安裝有傳動帶，傳動帶上均勻固定安裝有多個濾板，所述傾斜擋墻下端與2#混凝反應沉淀池內側壁之間固定安裝有濾網，2#混凝反應沉淀池底部設有脫泥凹槽，脫泥凹槽內安裝有排泥泵，脫泥凹槽上設有刮泥板，所述#混凝反應沉淀池頂部固定安裝有用于驅動刮泥板轉動的電機。
5.根據權利要求4所述的中纖板生產廢水處理系統，其特征在于：所述2#混凝反應沉淀池內部在出水口處固定安裝有支撐擋墻，支撐擋墻靠近出水口位置的一側固定安裝有支撐板，支撐板上固定插設有多個積泥管，多個積泥管之間通過束板固定，束板一端貫穿2#混凝反應沉淀池外側，束板外端部固定安裝有振動電機，所述2#混凝反應沉淀池的出水口固定安裝有溢水槽。
6.根據權利要求5所述的中纖板生產廢水處理系統，其特征在于：所述積泥管內部穿設有多個鋼絲。
7.根據權利要求3所述的中纖板生產廢水處理系統，其特征在于：所述1#混凝反應沉淀池池內設有混合攪拌機、絮凝攪拌機和刮泥機。
8.根據權利要求3所述的中纖板生產廢水處理系統，其特征在于：所述二沉池池內設有中心導流筒和出水堰。
9.根據權利要求1所述的中纖板生產廢水處理系統，其特征在于：所述污水凈化藥劑包括氫氧化鈉、聚合氯化鋁、聚丙烯酰胺藥劑。
10.根據權利要求1所述的一種中纖板生產廢水處理系統及工藝，其特征在于：所述pH調節槽內設有空氣攪拌裝置。
發明內容
本發明的目的在于提供一種中纖板生產廢水處理系統及工藝。
為了達到上述目的，本發明采用的技術方案如下：一種中纖板生產廢水處理工藝，包括以下步驟：
S1、中纖板生產尾氣噴淋循環排污水經過蒸氨塔和甲醛反應器預處理，除去大部分氨氮和甲醛，預處理后的廢水進入綜合廢水調節池與污水混合；
S2、綜合廢水調節池內混均的廢水進入#混凝反應沉淀池，在1#混凝反應沉淀池中投加污水凈化藥劑，經20-30分鐘混凝反應后，出水溢流入沉淀池中進行固液分離；
S3、1#混凝反應沉淀池的出水流入溶氣氣浮機中分離水中不易沉淀的懸浮物；
S4、溶氣氣浮機的出水進入ABR池進行厭氧生化處理；
S5、ABR池出水依次進入缺氧池和MBBR池進行好氧生化處理；
S6、好氧生化處理后的廢水經過二沉池固液分離后送入#混凝反應沉淀池中，在混凝反應池中投加污水凈化藥劑，經-分鐘混凝反應，進一步去除廢水中的細小懸浮物后排入斜板沉淀池進行固液分離；
S7、1#混凝反應沉淀池的出水經過MUF和納濾處理后，達標排放；
S8、納濾濃水經過pH調節槽和Fenton反應器處理后，回流至綜合調節池；
S9、1#混凝反應沉淀池污泥、溶氣氣浮機浮渣和污泥、二沉池剩余污泥和2#混凝反應沉淀池污泥排入污泥貯池充分混合，污泥經重力濃縮后泵入污泥脫水機進一步脫水，干泥落入污泥斗中暫存，干泥焚燒，所述污泥貯池中的上清液及污泥脫水機處理后的濾液回流至綜合廢水調節池。
優選地，所述的步驟S中的預處理的具體步驟是：生產尾氣噴淋循環排污水通過pH調整和預熱后進入蒸氨塔，塔頂含氨蒸汽經過冷卻和回流濃縮后的濃氨水輸送至儲罐，塔底脫氨廢水送入甲醛反應器，通過投加氫氧化鈉、蒸汽、石灰去除廢水中的甲醛。
中纖板生產廢水處理工藝的處理系統，所述蒸氨塔與甲醛反應器連接，甲醛反應器的出水口與綜合廢水調節池連接，綜合廢水調節池、1#混凝反應沉淀池、溶氣氣浮機、ABR池、MBBR池、二沉池、2#混凝反應沉淀池、MUF、納濾之間依次連接，納濾的出水口與PH調節槽連接，PH調節槽、Fenton反應器和綜合廢水調節池依次連接，所述1#混凝反應沉淀池、溶氣氣浮機、二沉池和2#混凝反應沉淀池的出泥口與污泥貯池連接，污泥貯池、污泥脫水機和污泥斗依次連接。
優選地，所述2#混凝反應沉淀池內部在進水口處固定安裝有傾斜擋墻，傾斜擋墻靠近進水口位置的一側安裝有傳動帶，傳動帶上均勻固定安裝有多個濾板，所述傾斜擋墻下端與#混凝反應沉淀池內側壁之間固定安裝有濾網，2#混凝反應沉淀池底部設有脫泥凹槽，脫泥凹槽內安裝有排泥泵，脫泥凹槽上設有刮泥板，所述#混凝反應沉淀池頂部固定安裝有用于驅動刮泥板轉動的電機。
優選地，所述#混凝反應沉淀池內部在出水口處固定安裝有支撐擋墻，支撐擋墻靠近出水口位置的一側固定安裝有支撐板，支撐板上固定插設有多個積泥管，多個積泥管之間通過束板固定，束板一端貫穿2#混凝反應沉淀池外側，束板外端部固定安裝有振動電機，所述#混凝反應沉淀池的出水口固定安裝有溢水槽。
優選地，所述積泥管內部穿設有多個鋼絲。
優選地，所述#混凝反應沉淀池池內設有混合攪拌機、絮凝攪拌機和刮泥機。
優選地，所述二沉池池內設有中心導流筒和出水堰。
優選地，所述污水凈化藥劑包括氫氧化鈉、聚合氯化鋁、聚丙烯酰胺藥劑。
優選地，所述pH調節槽內設有空氣攪拌裝置。
與現有技術相比，本發明的優點在于：
本發明通過物化、生化處理單元的有效組合，在中纖板生產廢水經預處理、二級生化處理和膜深度處理后，有效降低了出水的有機物、氨氮、懸浮物、色度等指標，同時經過2#混凝反應沉淀池的對懸浮物進行過濾排出、排泥和捕捉雜質，能夠進步降低出水的含雜質濾，保持出水清澈，其具有自動化程度高、運行穩定、操作方便、運行費用低、抗沖擊能力強的優勢。
（發明人：王燕;馬步春;張浩）
