公布日：2023.03.14

申請日：2022.12.20

分類號：C02F1/44(2023.01)I

摘要

本發明涉及納濾技術領域，且公開了一種用于焦化廢水混鹽回收的多級納濾裝置，包括支撐架和過濾柱，所述支撐架的上下面固定安裝有送水管和出水管，所述過濾柱的內腔靠近頂部與底部的位置活動套裝有支撐環，兩個所述支撐環之間固定安裝有連接板，所述過濾柱的頂面固定連接有分流管，過濾柱內腔頂面的中心固定安裝有支撐柱。本發明通過在過濾柱的上方固定連接分流管，能使送至過濾柱的內腔廢水通過分流管分成三股水流進行從轉動葉片的上方向下送至過濾柱的內腔，利用轉動葉片的設置，能帶動外連接環繞過濾柱的軸心進行自轉，進而控制連接板繞過濾柱的軸心進行自轉，控制水流轉動，提高水流穿過濾芯的速度，能有效提高裝置的過濾速度。

權利要求書

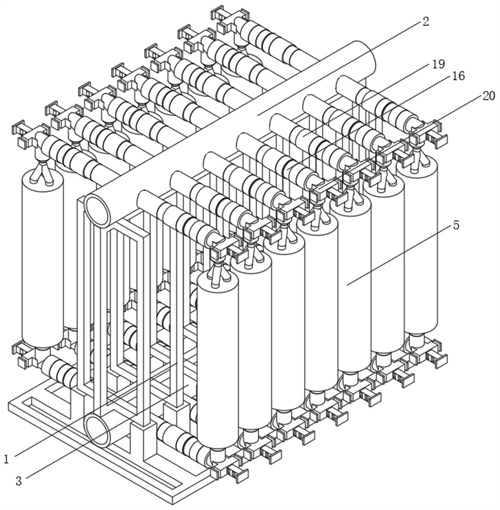

1.一種用于焦化廢水混鹽回收的多級納濾裝置，包括支撐架(1)和過濾柱(5)，所述支撐架(1)的上下面固定安裝有送水管(2)和出水管(3)，其特征在于：所述過濾柱(5)的內腔靠近頂部與底部的位置活動套裝有支撐環(7)，兩個所述支撐環(7)之間固定安裝有連接板(8)，所述過濾柱(5)的頂面固定連接有分流管(9)，過濾柱(5)內腔頂面的中心固定安裝有支撐柱(10)，所述支撐柱(10)的外側通過軸承套裝有內連接環(11)，所述內連接環(11)的外側固定安裝有轉動葉片(12)，所述轉動葉片(12)的外部固定套裝有外連接環(13)，所述分流管(9)的頂部固定連接有進水管(14)，所述進水管(14)頂部的外側活動套裝有活動套(15)，所述活動套(15)的左側固定連接有連接彈簧(16)，所述連接彈簧(16)的左端固定連接有密封罐(17)，所述密封罐(17)的左端固定安裝有外連接管(19)，所述送水管(2)和出水管(3)的左右側固定安裝有內連接管(4)，所述內連接管(4)的內腔固定套裝有封堵板(27)，所述封堵板(27)的右面固定連接有封堵彈簧(28)。

2.根據權利要求1所述的一種用于焦化廢水混鹽回收的多級納濾裝置，其特征在于：所述封堵彈簧(28)的右端固定連接有封堵板(29)，所述內連接管(4)的內腔固定套裝有封堵環(30)。

3.根據權利要求1所述的一種用于焦化廢水混鹽回收的多級納濾裝置，其特征在于：所述進水管(14)的右端固定安裝有連接套(20)，所述連接套(20)內腔的前后面固定連接有支撐彈簧(21)，所述支撐彈簧(21)的內側固定安裝有卡塊(22)，所述卡塊(22)的外側固定連接有拉柱(23)，所述拉柱(23)的外側固定安裝有拉板(24)，所述連接套(20)的內腔活動套裝有活動桿(25)，所述活動桿(25)的左端固定連接有封堵柱(26)。

4.根據權利要求1所述的一種用于焦化廢水混鹽回收的多級納濾裝置，其特征在于：所述分流管(9)的底端位于轉動葉片(12)的上方，所述分流管(9)的底部直徑值和頂部直徑值相同。

5.根據權利要求1所述的一種用于焦化廢水混鹽回收的多級納濾裝置，其特征在于：所述內連接環(11)和轉動葉片(12)與外連接環(13)的高度值相同，所述外連接環(13)的外側和上方支撐環(7)的內側固定連接。

6.根據權利要求1所述的一種用于焦化廢水混鹽回收的多級納濾裝置，其特征在于：兩個所述連接板(8)內側的間距值大于濾芯(6)的直徑值，所述外連接環(13)的底面位于濾芯(6)頂面的上方。

7.根據權利要求1所述的一種用于焦化廢水混鹽回收的多級納濾裝置，其特征在于：所述內連接管(4)的右側外部和外連接管(19)的內腔開設有相互適配的螺紋，所述外連接管(19)活動套裝在內連接管(4)的外部。

8.根據權利要求2所述的一種用于焦化廢水混鹽回收的多級納濾裝置，其特征在于：所述封堵板(29)的右面和封堵環(30)的左面貼合，所述封堵板(29)的直徑值大于封堵環(30)的內徑值。

9.根據權利要求3所述的一種用于焦化廢水混鹽回收的多級納濾裝置，其特征在于：所述封堵柱(26)活動套裝在進水管(14)和連接彈簧(16)的內腔，所述活動桿(25)的左端向左延伸至進水管(14)的內腔。

10.根據權利要求3所述的一種用于焦化廢水混鹽回收的多級納濾裝置，其特征在于：所述進水管(14)的內腔和連接彈簧(16)的內腔相互連通，所述連接彈簧(16)的內腔和密封罐(17)與外連接管(19)的內腔相互連通。

發明內容

針對現有技術的不足，本發明提供了一種用于焦化廢水混鹽回收的多級納濾裝置，具備用于焦化廢水混鹽回收的優點，解決了上述背景技術中所提出的問題。

本發明提供如下技術方案：一種用于焦化廢水混鹽回收的多級納濾裝置，包括支撐架和過濾柱，所述支撐架的上下面固定安裝有送水管和出水管，所述過濾柱的內腔靠近頂部與底部的位置活動套裝有支撐環，兩個所述支撐環之間固定安裝有連接板，所述過濾柱的頂面固定連接有分流管，過濾柱內腔頂面的中心固定安裝有支撐柱，所述支撐柱的外側通過軸承套裝有內連接環，所述內連接環的外側固定安裝有轉動葉片，所述轉動葉片的外部固定套裝有外連接環，所述分流管的頂部固定連接有進水管，所述進水管頂部的外側活動套裝有活動套，所述活動套的左側固定連接有連接彈簧，所述連接彈簧的左端固定連接有密封罐，所述密封罐的左端固定安裝有外連接管，所述送水管和出水管的左右側固定安裝有內連接管，所述內連接管的內腔固定套裝有封堵板，所述封堵板的右面固定連接有封堵彈簧。

優選的，所述封堵彈簧的右端固定連接有封堵板，所述內連接管的內腔固定套裝有封堵環,送水管內腔的廢水能通過內連接管送至密封罐的內腔，穿過密封罐向右送至連接彈簧與進水管的內腔，由進水管向下流至分流管的內腔。

優選的，所述進水管的右端固定安裝有連接套，所述連接套內腔的前后面固定連接有支撐彈簧，所述支撐彈簧的內側固定安裝有卡塊，所述卡塊的外側固定連接有拉柱，所述拉柱的外側固定安裝有拉板，所述連接套的內腔活動套裝有活動桿，所述活動桿的左端固定連接有封堵柱，支撐彈簧的設置起到輔助卡塊穩定固定活動桿的作用，能在使用時穩定控制活動桿和連接套固定，避免使用時受水流的沖擊活動桿活動，影響廢水順暢送至過濾柱的內腔。

優選的，所述分流管的底端位于轉動葉片的上方，所述分流管的底部直徑值和頂部直徑值相同，分流管的設置在使用時起到引導水流分別從轉動葉片的上方落下，利用水流帶動轉動葉片轉動的作用。

優選的，所述內連接環和轉動葉片與外連接環的高度值相同，所述外連接環的外側和上方支撐環的內側固定連接，利用外連接環的設置，方便連接轉動葉片和支撐環，能在送水的過程中，使水流帶動轉動葉片轉動，進而控制外連接環轉動。

優選的，兩個所述連接板內側的間距值大于濾芯的直徑值，所述外連接環的底面位于濾芯頂面的上方，通過外連接環帶動支撐環轉動，使支撐環帶動連接板繞過濾柱的軸心轉動，使過濾柱的內腔廢水繞過濾柱的軸心轉動，能有效提高廢水的流通速度。

優選的，所述內連接管的右側外部和外連接管的內腔開設有相互適配的螺紋，所述外連接管活動套裝在內連接管的外部，外連接管和內連接管通過螺紋連接，能快速的拆卸過濾柱，方便提高過濾柱的更換速度，同時利用密封罐的配合，能保證連接的蜜蜂性，避免廢水的泄漏。

優選的，所述封堵板的右面和封堵環的左面貼合，所述封堵板的直徑值大于封堵環的內徑值，使封堵彈簧處于壓縮狀態，使封堵板和封堵環分離，隨后送水管內腔的廢水能通過內連接管送至密封罐的內腔。

優選的，所述封堵柱活動套裝在進水管和連接彈簧的內腔，所述活動桿的左端向左延伸至進水管的內腔，使送水管的內腔廢水能送至過濾柱的內腔，方便裝置的使用，提高裝置的實用性，同時活動桿的左端延伸至進水管的內腔。

優選的，所述進水管的內腔和連接彈簧的內腔相互連通，所述連接彈簧的內腔和密封罐與外連接管的內腔相互連通，能使外連接管和過濾柱的位置發生變動后，保證外連接管和過濾柱穩定連接，避免外連接管和過濾柱分離，方便裝置的使用。

與現有技術對比，本發明具備以下有益效果：

1、本發明通過在過濾柱的上方固定連接分流管，能使送至過濾柱的內腔廢水通過分流管分成三股水流進行從轉動葉片的上方向下送至過濾柱的內腔，利用轉動葉片的設置，能帶動外連接環繞過濾柱的軸心進行自轉，進而控制連接板繞過濾柱的軸心進行自轉，控制水流轉動，提高水流穿過濾芯的速度，能有效提高裝置的過濾速度。

2、本發明通過在送水管和出水管的外部固定連接內連接管，通過在內連接管的內腔固定套裝封堵板和封堵環，使封堵板的右面通過封堵彈簧連接封堵板，在使用時，不受外力的作用下，送水管和出水管兩側的入水口呈封堵狀態，在不安裝過濾柱的情況下，送水管和出水管的內腔水不會泄漏。

3、本發明通過在分流管的上方連接進水管，在進水管的左側通過活動套和連接彈簧連接外連接管，方便控制過濾柱和送水管與出水管的連接或分離，利用進水管的右側安裝的連接套，使連接套的內腔通過支撐彈簧連接卡塊，能限制活動桿，進而限制封堵柱，能在安裝后，通過活動桿控制內連接管的開閉狀態。

（發明人：鄭濤;張升星;王仁豐;韓俊海）
