公布日：2023.02.21
申請日：2021.08.20
分類號：C02F3/32(2006.01)I;C02F101/16(2006.01)N
摘要
本發明提供一種潛流濕地處理污水的系統及方法，該系統包括微生物原位反應器和潛流濕地，所述微生物原位反應器與潛流濕地連通。本方法包括如下步驟：將待處理污水進行初沉調蓄后分為第一待處理污水和第二待處理污水，采用所述第一待處理污水在營養劑的作用下活化微生物，得到第一處理混合液；將所述第一處理混合液通入潛流濕地，所述第二待處理污水經所述第一處理混合液處理，得到處理后的污水。本發明結合微生物原位反應器，既增加了水體中的溶解氧，又快速增加系統中微生物的含量及活性，提高系統對污染物質的處理效率。
權利要求書

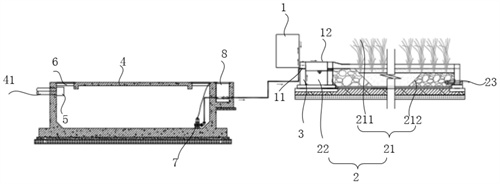

1.一種潛流濕地處理污水的系統，其特征在于，包括微生物原位反應器(1)和潛流濕地(2)，所述微生物原位反應器(1)與潛流濕地(2)連通。
2.根據權利要求1所述的潛流濕地處理污水的系統，其特征在于，所述潛流濕地包括連通的潛流濕地部(21)和布水渠(22)，所述微生物原位反應器(1)分別與所述布水渠(22)和所述潛流濕地部(21)連通。
3.根據權利要求2所述的潛流濕地處理污水的系統，其特征在于，還包括如下技術特征中的至少一項：a1)所述潛流濕地部(21)包括種植區(211)和填料區(212)；a2)所述微生物原位反應器(1)上設有第一進水管(11)和第一出水管(12)，所述微生物原位反應器(1)經所述第一進水管(11)與所述布水渠(22)連通，所述微生物原位反應器(1)經所述第一出水管(12)與所述潛流濕地部(21)連通；a3)所述系統還包括提升泵(3)，所述提升泵(3)設于所述微生物原位反應器(1)與所述布水渠(22)之間的管路上；a4)所述潛流濕地部(21)設有第二出水管(23)。
4.根據權利要求3所述的潛流濕地處理污水的系統，其特征在于，還包括如下技術特征中的至少一項：b1)特征a1)中，所述填料區(212)從上到下依次包括河沙層、土工布層、填料層、保護層及防滲層；b2)所述填料層的材料為硅酸鹽陶粒，所述硅酸鹽陶粒的直徑范圍為10-50mm。
5.根據權利要求1所述的潛流濕地處理污水的系統，其特征在于，c1)所述的微生物原位反應器(1)內裝有微生物和營養劑；c2)所述系統還包括調節池(4)，所述調節池(4)與所述潛流濕地(2)連通。
6.根據權利要求5所述的潛流濕地處理污水的系統，其特征在于：還包括如下技術特征中的至少一項：d1)所述系統還包括過濾部件(5)，所述過濾部件(5)設于所述調節池(4)的進水處；所述系統還包括觀察井(6)，所述觀察井(6)設于所述調節池(4)上；d2)所述系統還包括潛污泵(7)，所述調節池(4)經所述潛污泵(7)與所述潛流濕地(2)連通；d3)所述調節池(4)設有第二進水管(41)。
7.根據權利要求5所述的潛流濕地處理污水的系統，其特征在，還包括如下技術特征中的至少一項：d11)特征d1)中，所述過濾部件(5)為掛籃格柵；d31)特征d3)中，所述系統還包括閥門井(8)，所述閥門井(8)內設有一個或多個閥門，所述閥門設于所述潛污泵(7)與所述潛流濕地(2)連通的管道上。
8.一種潛流濕地處理污水的方法，其特征在于，采用權利要求1至7任一項所述的系統，包括如下步驟：1)將待處理污水進行初沉調蓄后分為第一待處理污水和第二待處理污水，采用所述第一待處理污水在營養劑的作用下活化微生物，得到第一處理混合液；2)將所述第一處理混合液通入潛流濕地(2)，所述第二待處理污水經所述第一處理混合液處理，得到處理后的污水。
9.如權利要求8的方法，其特征在于，至少包括以下一種技術特征：e1)所述微生物包括硝化細菌、亞硝化細菌、反硝化細菌、枯草芽孢桿菌、膠質芽孢桿菌及產物、巨大芽孢桿菌、植物乳桿菌、產朊假絲酵母和纖維化諾卡氏菌；所述微生物中各組分的質量比為：1.0:0.8±0.03:1.0±0.03:1.5±0.15:1.5±0.17:1.2±0.12:0.7±0.05:1.0±0.07:1.0±0.10；e2)所述營養劑質量分數為玉米粉50.3％-59.7％、蔗糖13.1％-16.9％、纖維素21.8％-26.2％、硫酸銨0.89％-1.11％、七水合硫酸鎂0.69％-0.81％、硝酸鎂0.69％-0.81％、硫酸亞鐵1.85％-2.15％、磷酸二氫鉀0.67％-0.83％、磷酸氫鈉銨0.71％-0.79％。
10.根據權利要求9所述的潛流濕地處理污水的方法，其特征在于，所述微生物與營養劑的比值位96：1-120：1。
發明內容
鑒于以上所述現有技術的缺點，本發明的目的在于提供一種潛流濕地污水處理系統及方法，用于解決處理效率低、填料易堵塞的的問題。
為實現上述目的及其他相關目的，本發明第一方面提供一種潛流濕地處理污水的系統包括微生物原位反應器和潛流濕地，所述微生物原位反應器與潛流濕地連通，微生物原位反應器是原地利用被污染水中污染物為營養源。
優選地，所述潛流濕地包括連通的潛流濕地部和布水渠，所述微生物原位反應器分別與所述布水渠和所述潛流濕地部連通。
優選地，還包括如下技術特征中的至少一項：
a1)所述潛流濕地部包括種植區和填料區；
a2)所述微生物原位反應器上設有第一進水管和第一出水管，所述微生物原位反應器經所述第一進水管與所述布水渠連通，所述微生物原位反應器經所述第一出水管與所述潛流濕地部連通；
a3)所述系統還包括提升泵，所述提升泵設于所述微生物原位反應器與所述布水渠之間的管路上；
a4)所述潛流濕地部設有第二出水管。
優選地，還包括如下技術特征中的至少一項：
b1)特征a1)中，所述填料區從上到下依次包括河沙層、土工布層、填料層、保護層及防滲層；
b2)所述填料層的材料為硅酸鹽陶粒，所述硅酸鹽陶粒的直徑范圍為10-50mm。
優選地，還包括如下技術特征中的至少一項：
c1)所述的微生物原位反應器內裝有微生物和營養劑；
c2)所述系統還包括調節池，所述調節池與所述潛流濕地連通。
優選地，還包括如下技術特征中的至少一項：
d1)所述系統還包括過濾部件，所述過濾部件設于所述調節池的進水處；
d2)所述系統還包括潛污泵，所述調節池經所述潛污泵與所述潛流濕地連通，
d3)所述調節池設有第二進水管。
優選地，還包括如下技術特征中的至少一項：
d11)特征d1)中，所述過濾部件為掛籃格柵；
d31)特征d3)中，所述系統還包括閥門井，所述閥門井內設有一個或多個閥門，所述閥門設于所述潛污泵與所述潛流濕地連通的管道上。
本發明另一方面提供一種潛流濕地處理污水的方法，采用以上所述的系統，包括如下步驟：
1)將待處理污水進行初沉調蓄后分為第一待處理污水和第二待處理污水，采用所述第一待處理污水在營養劑的作用下活化微生物，得到第一處理混合液；
2)將所述第一處理混合液通入潛流濕地，所述第二待處理污水經所述第一處理混合液處理，得到處理后的污水。
優選地，至少包括以下一種技術特征：
e1)所述微生物包括硝化細菌、亞硝化細菌、反硝化細菌、枯草芽孢桿菌、膠質芽孢桿菌及產物、巨大芽孢桿菌、植物乳桿菌、產朊假絲酵母和纖維化諾卡氏菌；所述微生物中各組分的質量比為：1.0:0.8±0.03:1.0±0.03:1.5±0.15:1.5±0.17:1.2±0.12:0.7±0.05:1.0±0.07:1.0±0.10；
e2)所述營養劑質量分數為玉米粉50.3％-59.7％、蔗糖13.1％-16.9％、纖維素21.8％-26.2％、硫酸銨0.89％-1.11％、七水合硫酸鎂0.69％-0.81％、硝酸鎂0.69％-0.81％、硫酸亞鐵1.85％-2.15％、磷酸二氫鉀0.67％-0.83％磷酸氫鈉銨0.71％-0.79％。
優選地，所述微生物與營養劑的比值位96：1-120：1。
上述技術方案具有以下有益效果：
如上所述，本發明的一種潛流濕地處理污水的系統及方法，具有以下有益效果中的至少一項：
1.本發明以特制硅酸鹽陶粒作為潛流濕地的基質，其高孔隙率，比表面積大，既可以吸附大量的營養物質，又可以作為微生物載體，可高效去除水體中的營養物質，且不易堵塞。
2.本發明結合微生物原位反應器，既增加了水體中的溶解氧，又快速增加系統中微生物的含量及活性，提高系統對污染物質的處理效率。
3.海綿城市潛流濕地對地表徑流污水處理效率較低，且填料容易堵塞，生命周期短，本發明能夠有效解決上述問題。
（發明人：王超維;劉璨;任鑫森;趙金濤;盧軼;顧征宇;楊毅超;袁曉萌）
