公布日：2022.07.05
申請日：2022.05.03
分類號：C02F9/14(2006.01)I;C02F11/147(2019.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N
摘要
本發明公開了一種采用超微分離及生物濾池處理的水質凈化系統，它涉及污水處理技術領域。集水井通過污水管道與超微分離裝備連接，超微分離裝備的出水口通過污水管道與生物濾池裝備連接，生物濾池裝備通過輸送管道與清水池連通，清水池的出水口通過輸送管道與消毒池連通，消毒池的出水口通過輸送管道與出水計量渠連接；加藥間通過第一投配管道、第二投配管道與超微分離裝備連接，加藥間分別通過第三投配管道、第四投配管道與清水池出水口的輸送管道、污泥脫水間連接，污泥脫水間通過回流管道與集水井相連。本發明采用物化與生化結合的方式處理污水，處理效率高，停留時間短，占地面積小，節約建設投資，降低運行成本，應用前景廣闊。
權利要求書

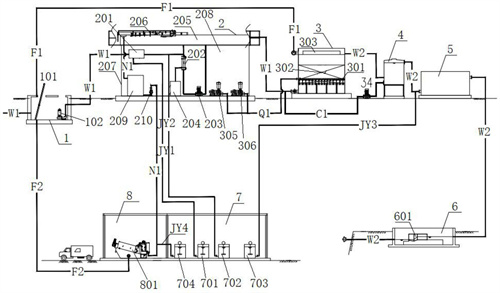

1.一種采用超微分離及生物濾池處理的水質凈化系統，其特征在于，包括集水井(1)、超微分離裝備(2)、生物濾池裝備(3)、清水池(4)、消毒池(5)、出水計量渠(6)、加藥間(7)和污泥脫水間(8)，集水井(1)通過污水管道(W1)與超微分離裝備(2)連接，超微分離裝備(2)的出水口通過污水管道(W1)與生物濾池裝備(3)連接，生物濾池裝備(3)通過輸送管道(W2)與清水池(4)連通，清水池(4)的出水口通過輸送管道(W2)與消毒池(5)連通，消毒池(5)的出水口通過輸送管道(W2)與出水計量渠(6)連接；所述的加藥間(7)通過第一投配管道(JY1)、第二投配管道(JY2)與超微分離裝備(2)連接，加藥間(7)還分別通過第三投配管道(JY3)、第四投配管道(JY4)與清水池(4)出水口的輸送管道(W2)、污泥脫水間(8)連接，污泥脫水間(8)通過回流管道(F2)與集水井(1)相連。
2.根據權利要求1所述的一種采用超微分離及生物濾池處理的水質凈化系統，其特征在于，所述的集水井(1)內安裝有機械格柵(101)、污水提升泵(102)，機械格柵(101)位于污水提升泵(102)的前側，污水提升泵(102)通過污水管道(W1)與超微分離裝備(2)連接。
3.根據權利要求1所述的一種采用超微分離及生物濾池處理的水質凈化系統，其特征在于，所述的超微分離裝備(2)包括有混合反應器(201)、微納米氣泡發生器(202)、回流水泵(203)、空壓機(204)、反應分離區(205)、移動刮渣裝置(206)和井字結構架(207)，井字結構架(207)高出地面3-5米，井字結構架(207)四周采用彩鋼板或磚砌圍擋封閉，形成有空間(208)，空間(208)作為設備間，內部放置有混合反應器(201)、微納米氣泡發生器(202)、回流水泵(203)、空壓機(204)、污泥儲罐(208)和污泥泵(210)，回流水泵(203)、空壓機(204)均接至微納米氣泡發生器(202)，混合反應器(201)、微納米氣泡發生器(202)均連接至反應分離區(205)，反應分離區(205)由鋼板焊接而成，反應分離區(205)的出水端通過污水管道(W1)與生物濾池裝備(3)連接；反應分離區(205)中安裝有刮除浮渣的移動刮渣裝置(206)，反應分離區(205)通過污泥管道(N1)接至污泥儲罐(209)，污泥儲罐(209)的出口經污泥泵(210)及污泥管道(N1)連接至污泥脫水間(8)。
4.根據權利要求1所述的一種采用超微分離及生物濾池處理的水質凈化系統，其特征在于，所述的生物濾池裝備(3)由生物濾池、沖洗水泵(304)、沖洗鼓風機(305)和曝氣鼓風機(306)組成，生物濾池作為生物濾池裝備(3)的主體，采用鋼板焊接而成，生物濾池內部由下至上依次設置有布水布?xì)庋b置(301)、填料(302)、集水槽(303)，布水布?xì)庋b置(301)通過污水管道(W1)與超微分離裝備(2)中的反應分離區(205)連接，集水槽(303)通過廢水管道(F1)接至集水井(1)；所述的沖洗鼓風機(305)和曝氣鼓風機(306)放置在超微分離裝備(2)的空間(208)底部，沖洗鼓風機(305)和曝氣鼓風機(306)通過鼓風管道(Q1)接至生物濾池中的布水布?xì)庋b置(301)，沖洗水泵(304)的進水端與清水池(4)連接，沖洗水泵(304)的出水端通過沖洗管道(C1)接至布水布?xì)庋b置(301)。
5.根據權利要求4所述的一種采用超微分離及生物濾池處理的水質凈化系統，其特征在于，所述的生物濾池根據出水水質考核指標不同，采用一級生物濾池或兩級生物濾池：①考核氨氮指標，采用一級生物濾池，為一級好氧生物濾池，由曝氣鼓風機(306)為生物濾池內生物生長提供氧氣，經過填料(302)上附著生長的好氧菌的凈化作用，去除超微分離裝備(2)出水中剩余的COD、磷及氨氮；②同時考核氨氮及總氮指標，采用兩級生物濾池，其中前一級生物濾池不曝氣，為缺氧生物濾池，利用填料(302)上附著生長的缺氧菌的反硝化作用，將水中的硝酸鹽氮轉化為氮?dú)庖绯�；后一�?jí)生物濾池曝氣，為好氧生物濾池，由所述曝氣鼓風機(306)為生物濾池內生物生長提供氧氣，利用填料(302)上附著生長的好氧菌的凈化作用，去除水中剩余的COD、磷及氨氮。
6.根據權利要求4所述的一種采用超微分離及生物濾池處理的水質凈化系統，其特征在于，所述的沖洗水泵(304)為生物濾池提供反沖洗水源，沖洗水泵(304)的水沖強度為6-9L/m2·s；沖洗鼓風機(305)為生物濾池提供反沖洗氣源，沖洗鼓風機(305)的氣沖強度為12-16L/m2·s。
7.根據權利要求4所述的一種采用超微分離及生物濾池處理的水質凈化系統，其特征在于，所述的填料(302)采用比表面積大的人工陶粒。
8.根據權利要求1所述的一種采用超微分離及生物濾池處理的水質凈化系統，其特征在于，所述的出水計量渠(6)中設置有計量用的計量裝置(601)，經過計量裝置(601)計量后達標，通過輸送管道(W2)排放到自然水體中。
9.根據權利要求1所述的一種采用超微分離及生物濾池處理的水質凈化系統，其特征在于，所述的加藥間(7)內放置有混凝劑投配裝置(701)、絮凝劑投配裝置(702)、消毒劑投配裝置(703)和絮凝劑投配裝置(704)，混凝劑投配裝置(701)通過第一投配管道(JY1)連接至混合反應器(201)，將混凝劑PAC投加至混合反應器(201)進水端；絮凝劑投配裝置(702)通過第二投配管道(JY2)連接至混合反應器(201)，將絮凝劑PAM-投加至混合反應器(201)出水端；消毒劑投配裝置(703)通過第三投配管道(JY3)連接至清水池(4)的出水管，將消毒劑投加至清水池出水管；絮凝劑投配裝置(704)通過第四投配管道(JY4)將絮凝劑PAM+投加至污泥脫水間(8)內放置的污泥脫水設備(801)進口。
10.根據權利要求1所述的一種采用超微分離及生物濾池處理的水質凈化系統，其特征在于，所述的污泥脫水間(8)包括有污泥脫水設備(801)，污泥脫水設備(801)的進口通過第四投配管道(JY4)與絮凝劑投配裝置(704)連接，污泥脫水設備(801)還通過污泥管道(N1)與污泥泵(210)連接，所述的污泥脫水設備(801)的出口通過回流管道(F2)接至集水井(1)。
發明內容
針對現有技術上存在的不足，本發明目的是在于提供一種采用超微分離及生物濾池處理的水質凈化系統，結構設計合理，有效節約建設投資，節約水資源，降低運行成本，處理效率高，總停留時間短，占地面積小，易于推廣使用。
為了實現上述目的，本發明是通過如下的技術方案來實現：一種采用超微分離及生物濾池處理的水質凈化系統，包括集水井、超微分離裝備、生物濾池裝備、清水池、消毒池、出水計量渠、加藥間和污泥脫水間，集水井通過污水管道與超微分離裝備連接，超微分離裝備的出水口通過污水管道與生物濾池裝備連接，生物濾池裝備通過輸送管道與清水池連通，清水池的出水口通過輸送管道與消毒池連通，消毒池的出水口通過輸送管道與出水計量渠連接；所述的加藥間通過第一投配管道、第二投配管道與超微分離裝備連接，加藥間還分別通過第三投配管道、第四投配管道與清水池出水口的輸送管道、污泥脫水間連接，污泥脫水間通過回流管道與集水井相連。
作為優選，所述的集水井內安裝有機械格柵、污水提升泵，機械格柵位于污水提升泵的前側，污水提升泵通過污水管道與超微分離裝備連接。
作為優選，所述的超微分離裝備包括有混合反應器、微納米氣泡發生器、回流水泵、空壓機、反應分離區、移動刮渣裝置和井字結構架，井字結構架高出地面3-5米，井字結構架四周采用彩鋼板或磚砌圍擋封閉，形成有空間，空間作為設備間，內部放置有混合反應器、微納米氣泡發生器、回流水泵、空壓機、污泥儲罐和污泥泵，回流水泵、空壓機均接至微納米氣泡發生器，混合反應器、微納米氣泡發生器均連接至反應分離區，反應分離區由鋼板焊接而成，反應分離區的出水端通過污水管道與生物濾池裝備連接；反應分離區中安裝有刮除浮渣的移動刮渣裝置，反應分離區通過污泥管道接至污泥儲罐，污泥儲罐的出口經污泥泵及污泥管道連接至污泥脫水間。
作為優選，所述的生物濾池裝備由生物濾池、沖洗水泵、沖洗鼓風機和曝氣鼓風機組成，生物濾池作為生物濾池裝備的主體，采用鋼板焊接而成，生物濾池內部由下至上依次設置有布水布?xì)庋b置、填料、集水槽，布水布?xì)庋b置通過污水管道與超微分離裝備中的反應分離區連接，填料采用比表面積大的人工陶粒，集水槽通過廢水管道接至集水井；所述的沖洗鼓風機和曝氣鼓風機放置在超微分離裝備的空間底部，沖洗鼓風機和曝氣鼓風機通過鼓風管道接至生物濾池中的布水布?xì)庋b置，沖洗水泵的進水端與清水池連接，沖洗水泵的出水端通過沖洗管道接至布水布?xì)庋b置；所述的沖洗水泵、沖洗鼓風機用以對濾池進行氣水反沖洗，起到恢復濾池生物活性及過水能力的作用，其中沖洗鼓風機的氣沖強度為12-16L/m2·s，沖洗水泵304的水沖強度為6-9L/m2·s。
作為優選，所述的生物濾池采用一級生物濾池或兩級生物濾池，生物濾池的選擇根據出水水質考核指標要求而定：如僅考核氨氮指標，采用一級生物濾池，為一級好氧生物濾池；如同時考核氨氮及總氮指標，則采用兩級生物濾池，其中前一級生物濾池為缺氧生物濾池，后一級生物濾池為好氧生物濾池。
作為優選，所述的出水計量渠中設置有計量用的計量裝置，經過計量裝置計量后達標，通過輸送管道排放到自然水體中。
作為優選，所述的加藥間內放置有混凝劑投配裝置、絮凝劑投配裝置、消毒劑投配裝置和絮凝劑投配裝置，混凝劑投配裝置通過第一投配管道連接至混合反應器，將混凝劑PAC投加至混合反應器進水端；絮凝劑投配裝置通過第二投配管道連接至混合反應器，將絮凝劑PAM-投加至混合反應器出水端；消毒劑投配裝置通過第三投配管道連接至清水池的出水管，將消毒劑投加至清水池出水管；絮凝劑投配裝置通過第四投配管道將絮凝劑PAM+投加至污泥脫水間內放置的污泥脫水設備進口。
作為優選，所述的污泥脫水間包括有污泥脫水設備，污泥脫水設備的進口通過第四投配管道與絮凝劑投配裝置連接，污泥脫水設備還通過污泥管道與污泥泵連接，所述的污泥脫水設備的出口通過回流管道接至集水井。
本發明的有益效果：本系統無需鋪設大量長距離的污水、補水管網，有效節約建設投資，節約水資源，能夠降低運行成本，同時采用物化與生化結合的方式處理污水，處理效率高，總停留時間短，占地面積小，應用前景廣闊。
（發明人：吳鋒;王小林;周連寧;姜?jiǎng)⒅?/span>;王丹）
