公布日：2022.05.06
申請日：2022.03.01
分類號：C02F11/00(2006.01)I;C02F11/123(2019.01)I;C02F11/127(2019.01)I;C10G1/04(2006.01)I
摘要
本發明公開一種梯級萃取處理含油污泥的方法，包括如下步驟：步驟1：對含油污泥進行一級乳化‑萃取；步驟2：對一級乳化‑萃取的含油污泥進行二級乳化‑萃�。徊襟E3：對二級乳化‑萃取的含油污泥進行三級超臨界萃��；步驟4：對油層進行無害化處理。本發明采用聯合萃取技術，對油泥進行深度萃取，處理后油泥能達到《農用污泥污染物控制標準》(GB4284‑2018)，處理效果好，同時成本低。
權利要求書
1.一種梯級萃取處理含油污泥的方法，其特征在于，包括如下步驟：步驟1：對含油污泥進行一級乳化-萃取；步驟2：對一級乳化-萃取的含油污泥進行二級乳化-萃��；步驟3：對二級乳化-萃取的含油污泥進行三級超臨界萃��；步驟4：對油層進行無害化處理。
2.根據權利要求1所述的一種梯級萃取處理含油污泥的方法，其特征在于，步驟1包括如下步驟：步驟1.1：加清水和油泥分離劑：按油泥：水體積比＝1：1在攪拌器中加入水，預熱到75-85℃，然后按含油污泥：油泥分離劑＝100：1-5.0比例加入油泥分離劑，攪拌溶解；步驟1.2：加油泥：在油泥分離劑溶液中逐量加入油泥，攪拌，使油泥充分分散在溶液中，呈泥漿狀；在45-65℃條件下200-500r/min攪拌保溫15-30min，使油泥中油充分乳化；在乳化油泥泥漿中加入冷水，并攪拌，使乳化層形成正交束溶液，當乳白色乳化層明顯上升時停加冷水；步驟1.3：沉降分離油、泥漿：第一萃取器開啟慢速攪拌檔，將混合油泥液沿壁加料管勻速放入，按油泥：破乳劑質量比＝100：0.5加入破乳劑，攪拌5-10min后靜止自然沉降，乳化層向上分層，浮在水層上表面，泥漿沉淀在水層底部，水層處于兩層之間，加冷水使得收油層溢出，收集油層進入油層儲罐，泥漿層從底部放料口放出，水層進系統循環使用。
3.根據權利要求1所述的一種梯級萃取處理含油污泥的方法，其特征在于，步驟2包括如下步驟：步驟2.1：含油污泥預處理：按含油污泥：油泥分離劑質量比＝100：0.5-2.5，向一次萃取后下層泥漿輸送管道中加入油泥分離劑，入污泥切割機，對漿體進行高速切割；加入清水，將泥漿輸入均質機加熱至60-70℃進行均質10-15min；步驟2.2：三相分離：將上述含油污泥、油泥分離劑所形成的泥漿中按1％質量比加入破乳劑，輸入三相臥式螺旋離心分離機，在2800-3000r/min轉速下進行固油水三相分離，分離出來的水層進系統循環使用，油層進入油層儲罐；步驟2.3：油泥深度脫水：將三相臥式螺旋離心分離機分離出來的固相送入帶式壓濾機，將污泥的含水率控制在≦45％。
4.根據權利要求1所述的一種梯級萃取處理含油污泥的方法，其特征在于，步驟3包括如下步驟：步驟3.1：含油污泥的超級萃取：將含油油泥裝入污泥強化SFB分離處理設備的反應罐中，上下密封，注入CO2液體，用注射泵加入夾帶劑，其量控制在3.5-4.5％，調節溫度為30-35℃，壓力為30-35Mpa，同時加壓攪拌80-90min，待油泥中所含油全部溶入CO2溶液中，進入下一工序；步驟3.2：固液分離：沉淀后抽取混合液剩下泥渣進入下一位置，將泥土排放處理，減壓出料；步驟3.3：氣液分離：抽出的混合液體經減壓后將CO2回收循環使用，氣液分離后，剩下的就是油污，將其分液后得油層，集中排入油層儲槽。
5.根據權利要求1所述的一種梯級萃取處理含油污泥的方法，其特征在于，步驟4包含如下步驟：步驟4.1：油層凈化處理：將油層儲槽中油層進行靜置分離，底部沉降污泥和水層返回步驟1循環處理，收集油層得到清油；步驟4.2：無害化處理：用粉碎后的煤粉與清油按質量比2:1進行混合，對清油進行吸附后送最近的水泥廠或發電廠進行焚燒處理。
6.根據權利要求1所述的一種梯級萃取處理含油污泥的方法，其特征在于，步驟1、步驟2中所述油泥分離劑包括：土壤分散劑、油污分離劑、調整劑、掩散劑、抗泡沫劑、助溶劑和增溶劑，質量比例如下：
表一油泥分離劑配方
7.根據權利要求3所述的一種梯級萃取處理含油污泥的方法，其特征在于，步驟1、步驟2中所述破乳劑包括：硫酸鐵：硫酸鋁：硫酸鈣質量比＝3：5：2。
8.根據權利要求4所述的一種梯級萃取處理含油污泥的方法，其特征在于，步驟3中所述夾帶劑包括：乙醇：丙酮：乙酸乙酯質量比30：35：35。
發明內容
針對上述現有技術的不足，本發明提供一種梯級乳化-超臨界聯合萃取含油污泥方法，采用聯合萃取技術，對油泥進行深度萃取，處理后油泥能達到《農用污泥污染物控制標準》(GB4284-2018)，處理效果好，同時成本低。
為實現上述目的，本發明采用以下技術方案：
一種梯級萃取處理含油污泥的方法，包括如下步驟：
步驟1：對含油污泥進行一級乳化-萃取，具體步驟如下：
a、加清水和油泥分離劑：按油泥：水體積比＝1：1在攪拌器中加入水，預熱到75-85℃，然后按含油污泥：油泥分離劑＝100：1-5.0比例加入油泥分離劑，慢速攪拌溶解；
b、加油泥：在油泥分離劑溶液中逐量加入油泥，高速攪拌，使油泥充分分散在溶液中，呈泥漿狀；在45-65℃條件下200-500r/min攪拌保溫15-30min，使油泥中油充分乳化；在乳化油泥泥漿中加入一定體積冷水，并攪拌，使乳化層形成正交束溶液，當乳白色乳化層明顯上升時停加冷水；
c、沉降分離油、泥漿：第一萃取器開啟慢速攪拌檔，將混合油泥液沿壁加料管勻速放入，按油泥：破乳劑質量比＝100：0.5加入破乳劑，攪拌5-10min后靜止自然沉降，乳化層向上分層，浮在水層上表面，泥漿沉淀在水層底部，水層處于兩層之間，加冷水使得收油層溢出，收集油層進入油層儲罐，泥漿層從底部放料口放出，水層進系統循環使用。
步驟2：對一級乳化-萃取的含油污泥進行二級乳化-萃取，具體步驟如下：
a、含油污泥預處理：按含油污泥：油泥分離劑質量比＝100：0.5-2.5，向一次萃取后下層泥漿輸送管道中加入油泥分離劑，入污泥切割機，對漿體進行高速切割。加入適量清水，將泥漿輸入均質機加熱至60-70℃進行均質10-15min；
b、三相分離：將上述含油污泥、油泥分離劑所形成的泥漿中按1％質量比加入破乳劑，輸入三相臥式螺旋離心分離機，在2800-3000r/min轉速下進行固油水三相分離，分離出來的水層進系統循環使用，油層進入油層儲罐；
c、油泥深度脫水：將三相臥式螺旋離心分離機分離出來的固相送入帶式壓濾機，將污泥的含水率控制在≦45％。
步驟3：對二級乳化-萃取的含油污泥進行三級超臨界萃取，具體步驟如下：
a、含油污泥的超級萃�。簩⒑陀湍嘌b入污泥強化SFB分離處理設備的反應罐中，上下密封，注入CO2液體，用注射泵加入夾帶劑，其量控制在3.5-4.5％(mol)，調節溫度為30-35℃，壓力為30-35Mpa，同時加壓攪拌80-90min，待油泥中所含油全部溶入CO2溶液中，進入下一工序；
b、固液分離：沉淀后抽取混合液剩下泥渣進入下一位置，將泥土排放處理，減壓出料；
c、氣液分離：抽出的混合液體經減壓后將CO2回收循環使用，氣液分離后，剩下的就是油污，將其分液后得油層，集中排入油層儲槽。
步驟4：對油層進行無害化處理，具體步驟如下：
a、油層凈化處理：將油層儲槽中油層進行靜置分離，底部沉降污泥和水層返回步驟1循環處理，收集油層得到清油；
b：無害化處理：用粉碎后的煤粉與清油按質量比2:1進行混合，對清油進行吸附后送最近的水泥廠或發電廠進行焚燒處理。
優選的，步驟1、步驟2中所述油泥分離劑包括：土壤分散劑、油污分離劑、調整劑、掩散劑、抗泡沫劑、助溶劑和增溶劑；各功能成分表如下：

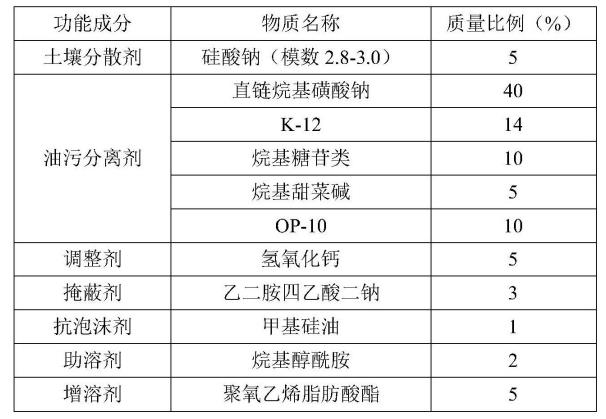

表一油泥分離劑配方
優選的，步驟1、步驟2中所述破乳劑包括：硫酸鐵：硫酸鋁：硫酸鈣質量比＝3：5：2。
優選的，步驟3中所述含油污泥夾帶劑包括：乙醇：丙酮：乙酸乙酯質量比30：35：35。
本發明的有益效果是：
本發明中的梯級萃取，采用專用油泥分離劑用水洗進行一級萃取，先初步除油，二級萃取進一步萃取一級萃取后的油泥。該專用油泥分離劑是自主研發的一種高效分離劑，對土壤和水體環境不產生二次污染，為環保型洗滌劑。具有如下功能：具備良好的潤濕性、滲透性、分散性、增溶性等性能；能快速改性油泥，提高油泥脫油、脫水效率；分離劑本身無污染，易保存，原料易獲��；耐候性強，20-70℃均能發揮優越的油、泥分離功能；添加量少，增容量小，體積增容不大于1.5％。
三級萃取采用超臨界CO2流體配合夾帶劑對二級萃取后的油泥進行深度萃取，屬于自主研發的深度脫油設備，設備采用鋼制結構，可承受高的萃取壓力、耐腐蝕。工作時，利用超臨界流體具有類似氣體的擴散性、液體的溶解能力，同時兼具低黏度，低表面張力的特性，將油泥中殘留的油萃取出來，同時也可將有機溶劑萃取過程中殘留的有機溶劑萃取出來，防止有機溶劑的二次污染。工作開始前，將有機溶劑萃取完的油泥直接裝入料筒，通過高壓柱塞泵將液態CO2和夾帶劑輸送到萃取釜，升壓至所需的萃取壓力，同時通過對萃取釜加熱至所需溫度，萃取開始。被CO2萃取出來的油通過恒溫降壓的方式在分離釜中析出，CO2循環使用，可在較短的時間將油泥萃取完全。
設備自動化程度高：采用專用攪拌裝置，將添加的油泥分離劑、水、有機溶劑萃取劑與油泥充分接觸，連續混合作業。采用污泥切割機，大大降低了后系統設備意外抱死。采用三相臥螺機進行分離，分離效果好，效率高。采用帶式壓濾機，實現連續過濾，日處理量大，能日處理60噸油泥；油泥脫油率高：連續作業、礦物油含量≤0.3％，單次運行時間為3h；萃取設備能耗小：一級萃取、二級萃取均可在常溫下進行，三級萃取設備萃取溫度也低于70℃；分離、萃取藥劑效果好：經處理后的油泥脫油、脫水性好、單次運行時間為3h含水率≤10％；深度脫油的油泥，無有機溶劑二次污染，滿足相關標準要求；處置成本性?xún)r(jià)比高：相比現有的油泥處理技術工藝，油泥處理后體積可減小40％-60％，處置成本可降低1/3-1/2。
（發明人：張情亞;李康軍;周維龍;高學振;郭寶蔓;洪鑫;雷文杰）
