公布日：2023.02.03
申請日：2022.11.23
分類號：C02F9/00(2023.01)I;B01D53/50(2006.01)I;B01D53/78(2006.01)I;C02F1/66(2006.01)N;C02F1/72(2006.01)N;C02F1/74(2006.01)N;C02F1/76(2006.01)N;C02F1/
78(2006.01)N;C02F103/18(2006.01)N
摘要
本發明提供一種高爐煤氣精脫硫或脫氯廢水回用于煙氣脫硫的系統及工藝，所述系統包括高爐煤氣精脫硫系統或高爐煤氣噴堿脫氯系統、過濾器、氧化箱、調質池及煙氣脫硫系統；高爐煤氣精脫硫系統或高爐煤氣噴堿脫氯系統的廢水池通過管道與過濾器的入口相連，過濾器的出口通過管道與氧化箱的入口相連，氧化箱的出口通過管道與調質池的入口相連，調質池的出口通過管道與煙氣脫硫系統的加料口相連。本發明創造性地將難處理的高爐煤氣精脫硫的廢水及噴堿洗氯廢水回收并用于煙氣脫硫，通過以廢治廢的方式，實現高爐煤氣精脫硫的廢水及噴堿洗氯廢水處理及再利用的同時，脫除鋼鐵企業內部工藝設施煙氣中的SO2，實現超低排放；并最終實現了廢水零排放。
權利要求書
1.一種高爐煤氣精脫硫或脫氯廢水回用于煙氣脫硫的系統，其特征在于，所述系統包括：高爐煤氣精脫硫系統或高爐煤氣噴堿脫氯系統、過濾器、氧化箱、調質池及煙氣脫硫系統；所述高爐煤氣精脫硫系統或高爐煤氣噴堿脫氯系統的廢水池通過管道與所述過濾器的入口相連，所述過濾器的出口通過管道與所述氧化箱的入口相連，所述氧化箱的出口通過管道與所述調質池的入口相連，所述調質池的出口通過管道與所述煙氣脫硫系統的加料口相連。
2.根據權利要求1所述的系統，其特征在于，所述煙氣脫硫系統包括濕法脫硫塔、半干法脫硫塔或半干法脫硫煙道反應器。
3.根據權利要求1或2所述的系統，其特征在于，當所述煙氣脫硫系統為濕法脫硫塔時，所述系統包括水沖渣系統，所述濕法脫硫塔的排液口通過管道經由排液泵與所述水沖渣系統相連。
4.根據權利要求2所述的系統，其特征在于，半干法脫硫塔或半干法脫硫煙道反應器內設置噴嘴、噴槍或脫硫液霧化裝置。
5.根據權利要求1或2所述的系統，其特征在于，所述氧化箱的頂部設置頂攪拌器或設置側攪拌器；氧化箱的頂部加藥口通過加藥管線與加藥系統相連，和/或底部布置氧化空氣管路，所述氧化空氣管路與氧化風系統相連；所述氧化箱的箱體上部設置入口及箱體下部設置出口，箱體上設置液位計。
6.根據權利要求1或2所述的系統，其特征在于，所述調質池的頂部設置頂攪拌機，其調質水進口通過管線與調質水系統相連，所述調質池的池體上部設置入口及池體下部設置出口，池體內設置pH計。
7.根據權利要求1或2所述的系統，其特征在于，所述過濾器的出口通過管道經由廢水泵與所述氧化箱的入口相連；所述調質池的出口通過管道經由加料泵與所述煙氣脫硫系統的加料口相連。
8.一種高爐煤氣精脫硫或脫氯廢水回用于煙氣脫硫的工藝，其特征在于，所述工藝包括以下步驟：(1)利用過濾器對高爐煤氣精脫硫系統或高爐煤氣噴堿脫氯系統排放的廢水進行過濾；(2)將步驟(1)中所得過濾后的廢水輸送至氧化箱，于氧化箱中將廢水中的HS-、S2-氧化成SO42-；(3)步驟(2)中氧化后的廢水自流進入調質池，于調質池中與調質水進行混合調質；(4)將步驟(3)中調質后的廢水作為脫硫劑輸送至煙氣脫硫系統，于煙氣脫硫系統中與煙氣接觸實現煙氣脫硫。
9.根據權利要求8所述的工藝，其特征在于，步驟(2)中，所述氧化包括：通過加藥系統向所述氧化箱中加入氧化劑，和/或通過氧化風系統向所述氧化箱中輸送氧化風，于氧化箱中廢水與氧化劑和/或氧化風接觸后其中的HS-、S2-被氧化成SO42-；其中，所述氧化劑包括臭氧、氯氣、次氯酸鈉、高錳酸鹽及雙氧水中的一種或者幾種的組合；氧化風包括環境空氣或廠區壓縮空氣。
10.根據權利要求8或9所述的工藝，其特征在于，步驟(3)中，所述調質水包括堿性排污廢水和/或新水，其中，所述堿性排污廢水包括氨區廢水、鍋爐排污水及鍋爐沖渣水、高爐煉鐵沖渣水、煉鋼沖渣水中的一種或者幾種的組合。
11.根據權利要求8或9所述的工藝，其特征在于，步驟(4)中，所述煙氣包括煉鐵高爐熱風爐煙氣、噴煤制粉加熱爐煙氣、軋鋼加熱爐或退火爐煙氣、石灰窯煙氣、鍋爐煙氣或者燒結球團煙氣。
12.根據權利要求8或9所述的工藝，其特征在于，步驟(4)中，當所述煙氣脫硫系統采用濕法脫硫時，所述工藝還包括：當脫硫劑失效后，通過排液泵將其排至水沖渣系統，用于沖渣；當所述煙氣脫硫系統采用半干法脫硫時，所述工藝還包括：廢水在脫硫過程中蒸發，以及采用除塵系統收集粉塵。
發明內容
為了解決上述的缺點和不足，本發明的一個目的在于提供一種高爐煤氣精脫硫或脫氯廢水回用于煙氣脫硫的系統。
本發明的另一個目的還在于提供一種高爐煤氣精脫硫或脫氯廢水回用于煙氣脫硫的工藝。本發明可實現將高爐煤氣精脫硫的廢水及噴堿洗氯廢水回收再利用，用于煙氣脫硫，以廢治廢的同時，實現廢水零排放。

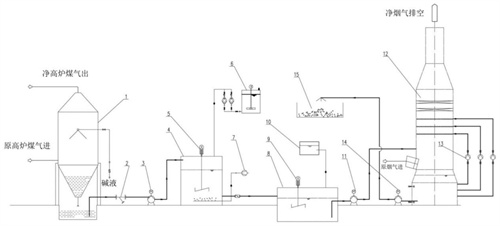

為了實現以上目的，一方面，本發明提供了一種高爐煤氣精脫硫或脫氯廢水回用于煙氣脫硫的系統，其中，所述系統包括：高爐煤氣精脫硫系統或高爐煤氣噴堿脫氯系統、過濾器、氧化箱、調質池及煙氣脫硫系統；
所述高爐煤氣精脫硫系統或高爐煤氣噴堿脫氯系統的廢水池通過管道與所述過濾器的入口相連，所述過濾器的出口通過管道與所述氧化箱的入口相連，所述氧化箱的出口通過管道與所述調質池的入口相連，所述調質池的出口通過管道與所述煙氣脫硫系統的加料口相連。
作為本發明以上所述系統的一具體實施方式，其中，所述煙氣脫硫系統包括濕法脫硫塔、半干法脫硫塔或半干法脫硫煙道反應器。
作為本發明以上所述系統的一具體實施方式，其中，所述濕法脫硫塔可為本領域使用的常規濕法脫硫塔。如在本發明的一些實施例中，所述濕法脫硫塔的塔內設置多層噴淋層，多層所述噴淋層分別通過管道并經由循環泵與所述濕法脫硫塔的漿液池相連；所述濕法脫硫塔的上部設置除霧器，中下部設置原煙氣入口，塔頂設置凈煙氣出口，塔底設置排液口。
作為本發明以上所述系統的一具體實施方式，其中，所述濕法脫硫塔的上部還可設置濕式電除塵器。
作為本發明以上所述系統的一具體實施方式，其中，當所述煙氣脫硫系統為濕法脫硫塔時，所述系統包括水沖渣系統，所述濕法脫硫塔的排液口通過管道經由排液泵與所述水沖渣系統相連。
作為本發明以上所述系統的一具體實施方式，其中，所述水沖渣系統為高爐煉鐵水沖渣系統或者煉鋼水沖渣系統。
作為本發明以上所述系統的一具體實施方式，其中，半干法脫硫塔或者半干法脫硫煙道反應器內設置噴嘴、噴槍或脫硫液霧化裝置。
作為本發明以上所述系統的一具體實施方式，其中，所述氧化箱的頂部設置頂攪拌器或設置側攪拌器；氧化箱的頂部加藥口通過加藥管線與加藥系統相連，和/或底部布置氧化空氣管路，所述氧化空氣管路與氧化風系統相連；
所述氧化箱的箱體上部設置入口及箱體下部設置出口，箱體上設置液位計。
作為本發明以上所述系統的一具體實施方式，其中，所述氧化箱為金屬罐體或者混凝土結構的池子。
作為本發明以上所述系統的一具體實施方式，其中，所述調質池的頂部設置頂攪拌機，其調質水進口通過管線與調質水系統相連，所述調質池的池體上部設置入口及池體下部設置出口，池體內設置pH計。
作為本發明以上所述系統的一具體實施方式，其中，所述調質池為混凝土結構的池子。
作為本發明以上所述系統的一具體實施方式，其中，所述過濾器的出口通過管道經由廢水泵與所述氧化箱的入口相連；所述調質池的出口通過管道經由加料泵與所述煙氣脫硫系統的加料口相連。
另一方面，本發明還提供了一種高爐煤氣精脫硫或脫氯廢水回用于煙氣脫硫的工藝，其中，所述工藝包括以下步驟：
(1)利用過濾器對高爐煤氣精脫硫系統或高爐煤氣噴堿脫氯系統排放的廢水進行過濾除渣，避免磨損或堵塞后續管路和設備；
(2)將步驟(1)中所得過濾后的廢水輸送至氧化箱，于氧化箱中將廢水中的HS-、S2-氧化成SO42-；
(3)步驟(2)中氧化后的廢水自流進入調質池，于調質池中與調質水進行混合調質，以將pH值或堿度調節至煙氣脫硫系統所需參數；
(4)將步驟(3)中調質后的廢水作為脫硫劑輸送至煙氣脫硫系統，于煙氣脫硫系統中與煙氣接觸實現煙氣脫硫。
作為本發明以上所述工藝的一具體實施方式，其中，步驟(2)中，所述氧化包括：通過加藥系統向所述氧化箱中加入氧化劑，和/或通過氧化風系統向所述氧化箱中輸送氧化風，于氧化箱中廢水與氧化劑和/或氧化風接觸后其中的HS-、S2-被氧化成SO42-；
其中，所述氧化劑包括臭氧、氯氣、次氯酸鈉、高錳酸鹽及雙氧水等強氧化劑中的一種或者幾種的組合；
氧化風包括環境空氣或廠區壓縮空氣。
作為本發明以上所述工藝的一具體實施方式，其中，步驟(2)中，通過風機向所述氧化箱中鼓入環境空氣。
其中，步驟(2)中，氧化箱內的氧化作用，可以通過氧化風系統向所述氧化箱中鼓入氧化空氣實現，亦可以通過加藥系統向所述氧化箱中添加強氧化劑實現，或同時作用，從而避免廢水中的HS-、S2-帶入后續煙氣脫硫系統，在進入水沖渣系統時再次氣化排入大氣。
作為本發明以上所述工藝的一具體實施方式，其中，步驟(3)中，所述調質水包括堿性排污廢水和/或新水，其中，所述堿性排污廢水包括氨區廢水、鍋爐排污水及鍋爐沖渣水、高爐煉鐵沖渣水、煉鋼沖渣水等中的一種或者幾種的組合。
其中，步驟(3)中，調質過程為將低品位的堿性排污廢水或者新水補充至高爐煤氣精脫硫系統或高爐煤氣噴堿脫氯系統排出的廢水中，通過pH值或堿度調節，實現脫硫劑的均質穩定供給，避免引起煙氣脫硫系統內水平衡較大波動，實現煙氣脫硫系統持續穩定的達標處理，同時也實現了低品質堿性排污廢水的合理利用和處置。
作為本發明以上所述工藝的一具體實施方式，其中，步驟(4)中，所述煙氣可以是鋼鐵企業多種類的低SO2濃度或小煙氣量的煙氣，包括煉鐵高爐熱風爐煙氣、噴煤制粉加熱爐煙氣、軋鋼加熱爐或退火爐煙氣、石灰窯煙氣、鍋爐煙氣(如自備電廠鍋爐煙氣)，甚至SO2濃度較高的燒結球團煙氣等。
作為本發明以上所述工藝的一具體實施方式，其中，步驟(4)中，當所述煙氣脫硫反應器系統采用濕法脫硫時，所述工藝包括：步驟(3)中調質后的廢水作為脫硫劑通過加料泵二次提升，泵送入濕法脫硫塔，通過循環泵將脫硫劑從塔底提升至多層噴淋層進行噴灑，并與進入濕法脫硫塔的煙氣(溫度可為180℃以下)逆流接觸，實現煙氣脫硫，脫硫后的煙氣經除霧器脫水后排出。
作為本發明以上所述工藝的一具體實施方式，其中，步驟(4)中，當所述煙氣脫硫反應器系統采用濕法脫硫塔時，所述工藝還包括：當脫硫劑失效后，通過排液泵將其排至水沖渣系統，用于沖渣，從而實現廢水零排放。其中，濕法脫硫?yàn)闈{液強制循環脫硫。
作為本發明以上所述工藝的一具體實施方式，其中，步驟(4)中，當所述煙氣脫硫反應器系統為半干法脫硫塔或者半干法脫硫煙道反應器時，此時煙氣脫硫反應器系統不設置循環泵，所述工藝包括：
步驟(3)中調質后的廢水作為脫硫劑通過加料泵二次提升，直接泵送入半干法脫硫塔或者半干法脫硫煙道反應器，經噴嘴、噴槍或脫硫液霧化裝置霧化后，脫硫劑在高溫?zé)煔?/span>(如溫度為75-180℃)中迅速吸收SO2實現脫硫，同時液滴蒸發，脫硫后的凈煙氣為干煙氣。此時，系統亦無廢水排放，同樣實現了廢水零排放與煙氣超低排放。
作為本發明以上所述工藝的一具體實施方式，其中，步驟(4)中，當所述煙氣脫硫系統采用半干法脫硫時，所述工藝還包括：廢水脫硫后直接在煙氣脫硫系統蒸發，亦實現廢水零排放，以及采用除塵系統收集粉塵。
與現有技術相比，本發明所能達成的有益技術效果包括：
本發明創造性地將難處理的高爐煤氣精脫硫的廢水及噴堿洗氯廢水回收并用于煙氣脫硫，由于高爐煤氣精脫硫的廢水及噴堿洗氯廢水的堿性較強，直接排放會造成環境污染，其中含有的NaOH、NaHCO3、Na2CO3等均為有效的脫SO2脫硫劑成分，因而將廢水處理與煙氣脫硫有機結合，通過以廢治廢的方式，實現高爐煤氣精脫硫的廢水及噴堿洗氯廢水處理及再利用的同時，脫除鋼鐵企業內部工藝設施煙氣中的SO2，徹底解決了目前高爐煤氣精脫硫的廢水及噴堿洗氯廢水沒有有效利用途徑，增加廠區污水處理負荷的問題，同時完成了鋼鐵企業煙氣凈化，達到廢水零排放及廢氣的超低排放要求以及充分利用了廢水中未反應的有效脫硫劑成分，節約了脫硫劑，并可省去脫硫劑制備系統和副產物及廢水處理系統，從而可節省投資，顯著降低傳統煙氣脫硫系統的運行成本。
（發明人：王建華;牛得草;董艷蘋;李加旺;郝景章;王亞楠;史光）
