公布日：2023.03.07
申請日：2022.12.30
分類號：C02F1/00(2023.01)I;C02F1/28(2023.01)I
摘要
本發明公開了一種循環水供水污水過濾裝置，涉及污水過濾技術領域。該循環水供水污水過濾裝置，循環水供水污水過濾裝置，包括排水框，所述排水框的內壁底部固定安裝有連接塊，所述連接塊的頂部固定安裝有安裝架，所述安裝架的內部設置有過濾板，所述排水框的頂部開設有開口。該循環水供水污水過濾裝置，通過安裝架可以對過濾板進行安裝，雙向螺紋桿轉動時會推動滑桿進行移動，滑桿在三角形塊的表面移動時會推動蓋板向下轉動，通過橡膠塊插入開口的內部會對開口進行密封，從而可以對過濾板進行更換，在蓋板轉動時按壓塊會對空心氣囊進行擠壓，空心氣囊內部的氣體進入橡膠塊的內部使橡膠塊產生膨脹通過對開口的密封效果。
權利要求書

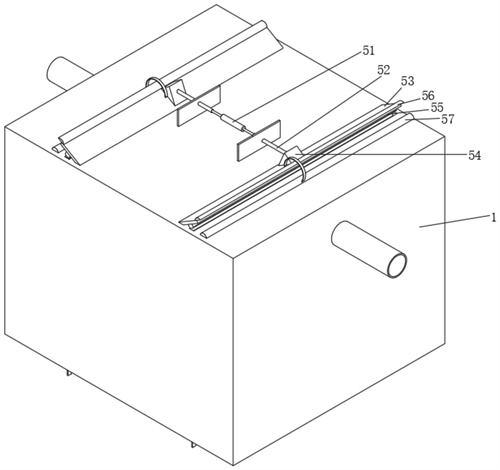

1.一種循環水供水污水過濾裝置，包括排水框(1)，其特征在于：所述排水框(1)的內壁底部固定安裝有連接塊(2)，所述連接塊(2)的頂部固定安裝有安裝架(3)，所述安裝架(3)的內部設置有過濾板(4)，所述排水框(1)的頂部開設有開口，所述排水框(1)的頂部設置有更換裝置，更換裝置包括滑桿(52)，所述滑桿(52)滑動安裝在排水框(1)的頂部，所述排水框(1)的頂部設置有雙向螺紋桿(51)，所述雙向螺紋桿(51)的表面螺紋安裝有螺紋套，螺紋套與滑桿(52)的表面固定，所述排水框(1)的頂部轉動安裝有蓋板(53)，所述蓋板(53)的頂部固定安裝有三角形塊(54)，所述蓋板(53)的底部固定安裝有橡膠塊(55)。
2.根據權利要求1所述的一種循環水供水污水過濾裝置，其特征在于：所述蓋板(53)的頂部固定安裝有按壓塊(56)，所述排水框(1)的頂部固定安裝有空心氣囊(57)，所述空心氣囊(57)通過連接管與橡膠塊(55)的內部連通。
3.根據權利要求2所述的一種循環水供水污水過濾裝置，其特征在于：所述排水框(1)的左側安裝有進水口，所述排水框(1)的右側開設排水口，所述過濾板(4)與安裝架(3)之間設置有彈性件。
4.根據權利要求3所述的一種循環水供水污水過濾裝置，其特征在于：所述排水框(1)的內壁設置有疏通裝置，疏通裝置包括固定板(61)，所述固定板(61)固定安裝在排水框(1)的內壁頂部，所述固定板(61)的表面固定安裝有轉動軸(62)，所述轉動軸(62)的表面固定安裝有渦輪葉片(63)，所述轉動軸(62)的表面固定安裝有弧形塊(68)，所述固定板(61)的表面滑動安裝有滑板(64)，所述滑板(64)的頂部固定安裝有移動桿(65)，所述移動桿(65)的兩端轉動安裝有擺動板(66)，所述擺動板(66)的底部固定安裝有敲擊塊(67)。
5.根據權利要求4所述的一種循環水供水污水過濾裝置，其特征在于：所述滑板(64)與固定板(61)之間設置有彈簧，所述擺動板(66)與移動桿(65)之間設置有扭簧。
6.根據權利要求5所述的一種循環水供水污水過濾裝置，其特征在于：所述排水框(1)的內壁設置有脫離裝置，脫離裝置包括固定桿(71)，所述固定桿(71)固定安裝在排水框(1)的內壁表面，所述固定桿(71)的表面套接有套桿(72)，所述套桿(72)的頂部固定安裝有連接桿(74)，所述套桿(72)的表面固定安裝有推動板(73)，所述排水框(1)的內壁底部轉動安裝有刮板(75)，所述連接塊(2)的頂部設置有空腔，空腔的底部固定安裝有排污管(82)。
7.根據權利要求6所述的一種循環水供水污水過濾裝置，其特征在于：所述刮板(75)與排水框(1)之間設置有渦卷彈簧，所述套桿(72)與固定桿(71)之間設置有復位彈簧，所述連接塊(2)的表面固定安裝有引流板(81)。
8.根據權利要求7所述的一種循環水供水污水過濾裝置，其特征在于：所述排水框(1)的內壁底部固定安裝有吸附裝置(83)，所述吸附裝置(83)的左側安裝有進料口(85)，所述吸附裝置(83)的右側設置有出料口(84)。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種循環水供水污水過濾裝置，解決了上述背景技術中提出的問題。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：一種循環水供水污水過濾裝置，循環水供水污水過濾裝置，包括排水框，所述排水框的內壁底部固定安裝有連接塊，所述連接塊的頂部固定安裝有安裝架，所述安裝架的內部設置有過濾板，所述排水框的頂部開設有開口，所述排水框的頂部設置有更換裝置，更換裝置包括滑桿，所述滑桿滑動安裝在排水框的頂部，所述排水框的頂部設置有雙向螺紋桿，所述雙向螺紋桿的表面螺紋安裝有螺紋套，螺紋套與滑桿的表面固定，所述排水框的頂部轉動安裝有蓋板，所述蓋板的頂部固定安裝有三角形塊，所述蓋板的底部固定安裝有橡膠塊，雙向螺紋桿轉動時螺紋套會推動滑桿進行相背移動，滑桿移動時會與三角形塊的斜面接觸，使滑桿在三角形塊的斜面上移動時會推動三角形塊和蓋板向下轉動，蓋板向下轉動時會帶動橡膠塊向下移動，橡膠塊向下移動時會插入開口的內部對開口進行密封，從而方便對過濾板進行更換。
優選的，所述蓋板的頂部固定安裝有按壓塊，所述排水框的頂部固定安裝有空心氣囊，所述空心氣囊通過連接管與橡膠塊的內部連通，橡膠塊的內部為空心，按壓塊向下轉動時會對空心氣囊進行擠壓，使空心氣囊內部的氣體通過連接管進入橡膠塊的內部，橡膠塊內部氣體增加會產生膨脹，使橡膠塊可以更加緊密的貼合在開口的內部，提高了橡膠塊對開口進行密封的效果。
優選的，所述排水框的左側安裝有進水口，所述排水框的右側開設排水口，所述過濾板與安裝架之間設置有彈性件，通過彈性件方便將過濾板從安裝架上取下來。
優選的，所述排水框的內壁設置有疏通裝置，疏通裝置包括固定板，所述固定板固定安裝在排水框的內壁頂部，所述固定板的表面固定安裝有轉動軸，所述轉動軸的表面固定安裝有渦輪葉片，所述轉動軸的表面固定安裝有弧形塊，所述固定板的表面滑動安裝有滑板，所述滑板的頂部固定安裝有移動桿，所述移動桿的兩端轉動安裝有擺動板，所述擺動板的底部固定安裝有敲擊塊，污水在排水框的內部流動時會帶動渦輪葉片和轉動軸進行轉動，轉動軸轉動時會帶動弧形塊進行轉動，弧形塊轉動時會推動滑板上下移動，滑板上下移動時會帶動移動桿上下移動，移動桿向上移動時會帶動擺動板和敲擊塊產生擺放，敲擊塊產生擺動時會撞擊過濾板使過濾板產生振動，提高過濾板產生振動可以避免過濾板被廢渣堵塞起到疏通的效果。
優選的，所述滑板與固定板之間設置有彈簧，所述擺動板與移動桿之間設置有扭簧。
優選的，所述排水框的內壁設置有脫離裝置，脫離裝置包括固定桿，所述固定桿固定安裝在排水框的內壁表面，所述固定桿的表面套接有套桿，所述套桿的頂部固定安裝有連接桿，所述套桿的表面固定安裝有推動板，所述排水框的內壁底部轉動安裝有刮板，所述連接塊的頂部設置有空腔，空腔的底部固定安裝有排污管，弧形塊轉動時會推動連接桿進行前后移動，連接桿前后移動時會帶動套桿進行前后移動，套桿移動時會帶動推動板進行移動，推動板移動時會推動刮板進行轉動，可以防止廢渣粘附在排水框的底部無法脫離。
優選的，所述刮板與排水框之間設置有渦卷彈簧，所述套桿與固定桿之間設置有復位彈簧，所述連接塊的表面固定安裝有引流板，通過引流板可以提高廢渣進入連接塊的內部。
優選的，所述排水框的內壁底部固定安裝有吸附裝置，所述吸附裝置的左側安裝有進料口，所述吸附裝置的右側設置有出料口，通過吸附裝置可以提高排水框底部廢渣進入連接塊內部的效果。
(三)有益效果
本發明提供了一種循環水供水污水過濾裝置。具備以下有益效果：
(1)、該循環水供水污水過濾裝置，通過安裝架可以對過濾板進行安裝，通過排水框頂部的開口可以對過濾板進行更換，雙向螺紋桿轉動時會推動滑桿進行移動，滑桿在三角形塊的表面移動時會推動蓋板向下轉動，通過橡膠塊插入開口的內部會對開口進行密封，從而可以對過濾板進行更換，在蓋板轉動時按壓塊會對空心氣囊進行擠壓，空心氣囊內部的氣體進入橡膠塊的內部使橡膠塊產生膨脹通過對開口的密封效果。
(2)、該循環水供水污水過濾裝置，在轉動時轉動時會帶動弧形塊進行轉動，弧形塊轉動時會推動滑桿和移動桿向上移動，移動桿上下移動時會對帶動擺動板和敲擊塊產生擺動，敲擊塊擺動時會撞擊過濾板，過濾板受到撞擊時會產生振動，從而可以避免雜質將過濾板堵塞。
(3)、該循環水供水污水過濾裝置，弧形塊轉動時會推動連接桿進行前后移動，連接桿移動時會帶動套桿和推動板進行移動，推動桿推動時會推動刮板產生轉動，通過刮板產生轉動可以推動排水框底部沉淀的異物，防止異物產生沉淀無法排出，使底部的異物可以進入連接塊的內部并且排出，表面異物堆積在排水框的底部。
(4)、該循環水供水污水過濾裝置，通過引流板可以通過異物進入連接塊內部的效果，通過吸附裝置可以吸附刮板方向的異物向連接塊的內部移動，從而可以通過排水框內部異物排出的效果，防止排水框內部堆積的異物過多影響過濾板過濾的效果。
（發明人：閆亮;劉超峰）
