公布日：2022.05.10
申請日：2021.12.30
分類號：C02F11/148(2019.01)I;C02F11/13(2019.01)I;C02F11/10(2006.01)I;C02F11/121(2019.01)I;C02F11/127(2019.01)I
摘要
本發明屬于污泥處理領域，具體的說是一種污泥濃縮調質及其干化工藝，處理工藝包括濃縮調質、加熱活化、低溫干化，處理裝置包括罐體，轉軸的外側安裝有多個混合桿，罐體的內底壁上安裝有固定座，固定座的內部活動插接有升降塊，升降塊上轉動安裝有檢測板，罐體上安裝有絮凝劑添加組件；通過濃縮調質、加熱活化和低溫干化工序，實現了污泥改質及其升級版的活化處理，易于實現，可以使污泥處理的殺菌、除臭、深度脫水、干化一次性完成，且減量效果明顯，能夠提高污泥處置效率，具有安全性、環保性、資源化、高效性等特點，污泥濃縮調質處理裝置可實現在離心混合的過程中添加絮凝劑，無需停機操作，提高混合效率。
權利要求書
1.一種污泥濃縮調質及其干化工藝，其特征在于：包括以下步驟：S1、濃縮調質：將污泥抽入濃縮池內進行初次分離，靜置12-18小時后排除多余的水分，然后將污泥輸送到污泥濃縮調質處理裝置中，加入污泥調制劑進行調質，調節pH值，使得上清液與凝絮污泥分離，分層后即可得到改質后的污泥；S2、加熱活化：通過蒸汽加熱的方式對改質后的污泥進行間接加熱，使污泥菌膠團、內部微生物和有機物水解破壁，從而使細胞失活，同時細胞內部分有機物如蛋白質和多糖等，得以釋放并進入上清液；S3、低溫干化：將加熱活化后的污泥送入封閉的冷凝干化箱，箱內溫度40℃左右，冷凝干化箱的熱源采用高溫?zé)崴�，冷凝干化過程在45℃以下低溫、閉式微負壓的環境下運行。
2.根據權利要求1所述的一種污泥濃縮調質及其干化工藝，其特征在于：所述污泥調制劑包括以下質量配比的成分：蒙脫石50-60％，硫酸鋁10-15％，方石英2-2.5％，聚丙烯胺2-4％，竹醋原液30-50％，硫酸鐵0.5-0.8％，醋酸鉻0.05-0.08％。
3.根據權利要求1所述的一種污泥濃縮調質及其干化工藝，其特征在于：所述冷凝干化箱包括冷源和熱源，冷源采用環境溫度，熱源采用高溫?zé)崴�，高溫�(zé)崴刹襟ES2中的蒸汽使用后產生。
4.根據權利要求1所述的一種污泥濃縮調質及其干化工藝，其特征在于：該工藝中所使用的污泥濃縮調質處理裝置，包括罐體(1)，罐體(1)的內部轉動安裝有轉軸(2)，轉軸(2)的外側安裝有多個混合桿(3)，罐體(1)的內底壁上安裝有固定座(4)，固定座(4)的內部活動插接有升降塊(5)，升降塊(5)上轉動安裝有檢測板(6)，罐體(1)上安裝有絮凝劑添加組件。
5.根據權利要求4所述的一種污泥濃縮調質及其干化工藝，其特征在于：所述固定座(4)的頂端且位于檢測板(6)的上方安裝有柔性膜(7)，升降塊(5)的頂端設置有延伸板，檢測板(6)與延伸板之間安裝有頂推壓簧(8)，固定座(4)的內壁轉動安裝有抵住檢測板(6)的定位板(9)，延伸板與定位板(9)之間通過鉸接板活動連接。
6.根據權利要求4所述的一種污泥濃縮調質及其干化工藝，其特征在于：所述固定座(4)的外側活動套接有延伸至罐體(1)內部的外轉筒(10)，外轉筒(10)上安裝有攪桿(11)，外轉筒(10)通過鏈條(12)與轉軸(2)傳動連接。
7.根據權利要求4所述的一種污泥濃縮調質及其干化工藝，其特征在于：所述絮凝劑添加組件包括固定安裝在罐體(1)底部的補充箱(13)，補充箱(13)的內部活動安裝有活塞板(15)，罐體(1)的底部安裝有貫穿至活塞板(15)下方的導管(14)，補充箱(13)的內部填充有絮凝劑，罐體(1)的內部固定安裝有支撐柱(16)，轉軸(2)轉動套接在支撐柱(16)的外側，支撐柱(16)的內部開設有與導管(14)連通的進液孔(17)，轉軸(2)和混合桿(3)的內部開設有與進液孔(17)對應的出液孔(18)。
8.根據權利要求7所述的一種污泥濃縮調質及其干化工藝，其特征在于：所述罐體(1)的底部且位于活塞板(15)的上方轉動安裝有凸板(19)，活塞板(15)上安裝有復位彈簧(20)，固定座(4)的底部滑動安裝有滑板(21)，滑板(21)與檢測板(6)的底端活動連接，滑板(21)靠近轉軸(2)的一端轉動安裝有從動輪(22)，從動輪(22)通過鏈帶(23)與凸板(19)傳動連接，固定座(4)的底部轉動安裝有套輪(24)，套輪(24)通過傳動齒輪組(25)與轉軸(2)傳動連接，套輪(24)與從動輪(22)之間留有間隙，套輪(24)靠近從動輪(22)的一側開設有與從動輪(22)對應的凹槽。
9.根據權利要求4所述的一種污泥濃縮調質及其干化工藝，其特征在于：所述混合桿(3)的端部內固定安裝有電磁鐵(26)，混合桿(3)的內部且位于電磁鐵(26)的外側活動插接有均勻分布的松動板(27)，松動板(27)上設置有插針，松動板(27)靠近電磁鐵(26)的一端固定連接有磁塊(28)，套輪(24)的內壁上設置有與電磁鐵(26)對應的開關。
10.根據權利要求9所述的一種污泥濃縮調質及其干化工藝，其特征在于：所述混合桿(3)的內部活動插接有封閉住出液孔(18)的封板(29)，封板(29)與松動板(27)固定連接。
發明內容
為了彌補現有技術的不足，解決污泥濃縮調質效率低的問題，本發明提出一種污泥濃縮調質及其干化工藝。

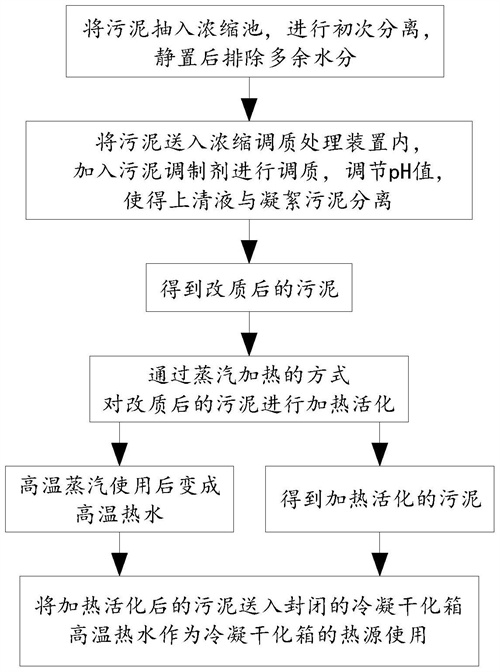

本發明解決其技術問題所采用的技術方案是：本發明所述的一種污泥濃縮調質及其干化工藝，包括以下步驟：
S1、濃縮調質：將污泥抽入濃縮池內進行初次分離，靜置12-18小時后排除多余的水分，然后將污泥輸送到污泥濃縮調質處理裝置中，加入污泥調制劑進行調質，調節pH值，使得上清液與凝絮污泥分離，分層后即可得到改質后的污泥；
S2、加熱活化：通過蒸汽加熱的方式對改質后的污泥進行間接加熱，使污泥菌膠團、內部微生物和有機物水解破壁，從而使細胞失活，同時細胞內部分有機物如蛋白質和多糖等，得以釋放并進入上清液；本工藝自身能夠?qū)崿F(xiàn)污泥的無害化、減量化、穩定化：蒸汽產生的熱水可以供給下道“干化工序”循環使用；
S3、低溫干化：將加熱活化后的污泥送入封閉的冷凝干化箱，箱內溫度40℃左右，冷凝干化箱的熱源采用高溫?zé)崴�，冷凝干化過程在45℃以下低溫、閉式微負壓的環境下運行；
優選的，所述污泥調制劑包括以下質量配比的成分：蒙脫石50-60％，硫酸鋁10-15％，方石英2-2.5％，聚丙烯胺2-4％，竹醋原液30-50％，硫酸鐵0.5-0.8％，醋酸鉻0.05-0.08％；工作時，在進行濃縮調質時，污泥調制劑可改善污泥性質，使得上清液與凝絮污泥明顯分離。
優選的，所述冷凝干化箱包括冷源和熱源，冷源采用環境溫度，熱源采用高溫?zé)崴邷責崴刹襟ES2中的蒸汽使用后產生，工作時，采用熱水取代空調主機進行低溫干化處理，且污泥活化后后熱水可以循環使用，節能環保。
優選的，該工藝中所使用的污泥濃縮調質處理裝置，包括罐體，罐體的內部轉動安裝有轉軸，轉軸的外側安裝有多個混合桿，罐體的內底壁上安裝有固定座，固定座的內部活動插接有升降塊，升降塊上轉動安裝有檢測板，罐體上安裝有絮凝劑添加組件，工作時，在對污泥進行濃縮調質時，將污泥和絮凝劑輸送至罐體內，啟動轉軸，混合桿旋轉并帶動污泥旋轉，對污泥進行離心濃縮，濃縮一段時間后，啟動升降塊向上移動，使得檢測板與污泥接觸，污泥在濃縮的過程中受離心力作用會向外甩出并撞擊到檢測板，污泥對檢測板的沖擊力與污泥自身的重量相關，如果污泥沒有達到預期的絮凝濃縮效果，從污泥中分離出來的上清液偏少，則絮凝污泥的重量偏重，對檢測板的沖擊力也就較大，進而使得檢測板發生較大幅度的偏轉，觸發絮凝劑添加組件，向污泥中繼續添加絮凝劑，實現了對污泥凝絮效果的自動檢測功能，與傳統的安裝電子壓力計檢測方法相比，避免了電子壓力計容易出現電路故障的麻煩，無需耗電，節能環保。
優選的，所述固定座的頂端且位于檢測板的上方安裝有柔性膜，升降塊的頂端設置有延伸板，檢測板與延伸板之間安裝有頂推壓簧，固定座的內壁轉動安裝有抵住檢測板的定位板，延伸板與定位板之間通過鉸接板活動連接；工作時，檢測板向外伸出，柔性膜可保護污泥不進入固定座內部，在頂推壓簧的推動下保持傾斜狀態，然后污泥撞擊在頂推壓簧上，在污泥的離心撞擊力較大時，才會突破頂推壓簧的作用，使得檢測板發生較大幅度的偏轉；在檢測板收回到固定座內部時，升降塊上的延伸板拉動定位板向下偏轉并抵住檢測板，進一步加強檢測板的穩定性，避免檢測板發生晃動，導致誤觸發絮凝劑添加組件的現象發生。
優選的，所述固定座的外側活動套接有延伸至罐體內部的外轉筒，外轉筒上安裝有攪桿，外轉筒通過鏈條與轉軸傳動連接；工作時，轉軸和混合桿旋轉的同時，通過鏈條帶動外轉筒和攪桿旋轉，攪桿也可以帶動其周圍的污泥進行旋轉濃縮，避免了固定座位于罐體內，對罐體內旋轉的污泥造成阻礙，進而影響到污泥濃縮效果的問題。
優選的，所述絮凝劑添加組件包括固定安裝在罐體底部的補充箱，補充箱的內部活動安裝有活塞板，罐體的底部安裝有貫穿至活塞板下方的導管，補充箱的內部填充有絮凝劑，罐體的內部固定安裝有支撐柱，轉軸轉動套接在支撐柱的外側，支撐柱的內部開設有與導管連通的進液孔，轉軸和混合桿的內部開設有與進液孔對應的出液孔；工作時，向下擠壓活塞板，將補充箱內的絮凝劑通過導管擠壓到進液孔內，絮凝劑隨后沿著混合桿上的出液孔排出到罐體內，與污泥接觸混合，通過這種設置，可實現在離心混合的過程中，也能添加絮凝劑，無需停機操作，且絮凝劑經由旋轉著的混合桿排出，可與污泥充分混合，提高混合效率。
優選的，所述罐體的底部且位于活塞板的上方轉動安裝有凸板，活塞板上安裝有復位彈簧，固定座的底部滑動安裝有滑板，滑板與檢測板的底端活動連接，滑板靠近轉軸的一端轉動安裝有從動輪，從動輪通過鏈帶與凸板傳動連接，固定座的底部轉動安裝有套輪，套輪通過傳動齒輪組與轉軸傳動連接，傳動齒輪組可采用錐形齒輪組或傘形齒輪組，套輪與從動輪之間留有間隙，套輪靠近從動輪的一側開設有與從動輪對應的凹槽；工作時，轉軸通過傳動齒輪組帶動套輪旋轉，而從動輪與套輪分離，因此，從動輪不會旋轉，在檢測板受污泥撞擊產生較大偏轉后，會帶動滑板滑動，使得從動輪插入到套輪上的凹槽內，從動輪與套輪摩擦配合，套輪可帶動從動輪旋轉，從動輪再通過鏈帶帶動凸板旋轉，活塞板在旋轉的凸板和復位彈簧的共同作用下，在補充箱內作活塞運動，進而不斷的將絮凝劑擠壓入罐體內；在污泥離心濃縮達標后，其離心力變低，對檢測板的沖擊力變小，檢測板在頂推壓簧的作用下復位，進而帶動滑板復位，使得從動輪與套輪分離，凸板也就不再旋轉，絮凝劑的添加動作也停止，實現了自動補充絮凝劑和自動停止的功能，并且，該裝置以轉軸正常工作時的旋轉為動力源，無需安裝額外的電力驅動裝置，節能環保。
優選的，所述混合桿的端部內固定安裝有電磁鐵，混合桿的內部且位于電磁鐵的外側活動插接有均勻分布的松動板，松動板上設置有插針，松動板靠近電磁鐵的一端固定連接有磁塊，套輪的內壁上設置有與電磁鐵對應的開關；工作時，混合桿內設置有與松動板對應的凸臺，以避免松動板從混合桿內脫落分離，初始狀態下，電磁鐵不通電，作為導磁體存在，松動板在磁塊與電磁鐵之間的吸力作用下收縮在混合桿內部，在從動輪與套輪接觸后，觸動電磁鐵的開關，使得電磁鐵通電后具有磁性，且與磁塊相對面的一側磁性相同，在同性斥力作用下推動松動板向外伸出，對混合桿周圍的污泥進行松動，可進一步提高污泥與絮凝劑的混合效果，進而加快污泥的濃縮調質進度。
優選的，所述混合桿的內部活動插接有封閉住出液孔的封板，封板與松動板固定連接；工作時，初始狀態下，松動板在磁塊與電磁鐵之間的吸力作用下收縮在混合桿內部，并帶動封板封堵住出液孔，避免污泥進入出液孔內造成堵塞；在進行絮凝劑添加時，松動板向外伸出，同時帶動封板向外移動，使得出液孔打開，以保證絮凝劑可以順利的進入罐體內。
本發明的有益效果如下：
1.本發明所述的污泥濃縮調質及其干化工藝，通過濃縮調質、加熱活化和低溫干化工序，實現了污泥改質及其升級版的活化處理，易于實現，可以使污泥處理的殺菌、除臭、深度脫水、干化一次性完成，且減量效果明顯，能夠提高污泥處置效率，具有安全性、環保性、資源化、高效性等特點，將污泥無害化、減量化，資源化的同時,保證環保達標要求和經濟效果。
2.本發明所述的污泥濃縮調質及其干化工藝，通過設置檢測板對污泥凝絮效果進行檢測，檢測板偏轉后帶動從動輪與套輪摩擦配合，進而帶動活塞板將絮凝劑擠壓入罐體內，實現了對污泥凝絮效果的自動檢測和添加絮凝劑功能，與傳統的安裝電子壓力計檢測方法相比，避免了電子壓力計容易出現電路故障的麻煩，無需耗電，節能環保。
3.本發明所述的污泥濃縮調質及其干化工藝，以轉軸正常工作時的旋轉為動力源，無需安裝額外的電力驅動裝置，節能環保，可實現在離心混合的過程中，也能添加絮凝劑，無需停機操作，工作效率高，且絮凝劑經由旋轉著的混合桿排出，可與污泥充分混合，提高混合效率。
（發明人：彭發龍;黃金標;黃小龍;朱旭佳;吳蘭蘭）
