公布日：2023.01.10
申請日：2022.11.02
分類號：C02F1/00(2006.01)I;E03F3/04(2006.01)I
摘要
本發明提供了一種醫療污水處理裝置，其包括儲液箱、密封組件和進液管，密封組件包括連接管、密封件和移動結構,進液管可拆卸連接于密封組件，在進液管與密封組件連接時，進液管驅使移動結構與密封件分離以打開連接管的開口，在進液管與密封組件分離時，移動結構反向移動并驅使密封件封堵連接管的開口。在本實施例的醫療污水處理裝置中，通過設置密封組件與進液管和儲液箱配合，當進液管與密封組件未連接時，移動結構可以驅使密封件對連接管的開口進行密封，當進液管與密封組件連接時通過移動結構可以驅使密封件打開，以使進液管能夠與連接管進行連接輸送廢水。
權利要求書
1.一種醫療污水處理裝置，其特征在于，包括：儲液箱，內部用于儲存醫療污水，且所述儲液箱的外表面開設有進液孔；密封組件，包括連接管、密封件和移動結構，所述連接管可拆卸且密封連接于所述進液孔，所述密封件連接于所述連接管朝向遠離所述儲液箱的一側，所述移動結構套設于所述連接管上，且所述移動結構與所述連接管滑動連接；以及進液管，可拆卸連接于所述密封組件，在所述進液管與所述密封組件連接時，所述進液管驅使所述移動結構與所述密封件分離以打開所述連接管的開口，在所述進液管與所述密封組件分離時，所述移動結構反向移動并驅使所述密封件封堵所述連接管的開口；所述密封件包括密封部和柔性部，所述柔性部的相對兩端分別連接于所述密封部和所述連接管，且所述密封部遠離所述柔性部的一側設有導向斜面，在所述進液管與所述密封組件連接時，所述進液管的端部與所述導向斜面滑動接觸并驅使所述密封件朝遠離所述進液管的方向移動；所述移動結構包括移動環、彈簧柱塞和連接件，所述移動環套設于所述連接管上，且所述移動環用于驅使多組所述密封件朝向彼此移動以密封所述連接管，所述彈簧柱塞設于所述移動環朝向所述連接管的一側，所述連接件轉動連接于所述移動環，且所述進液管用于抵接于所述連接件并驅使所述移動結構相對于所述連接管移動；所述進液管包括管體和連接罩，所述連接罩環繞所述管體設置，且所述管體與所述連接罩之間間隔設置圍合形成收容腔，所述收容腔的開口位于所述管體朝向所述密封件的一端，所述管體用于驅使所述密封件形變并打開所述連接管，在所述密封件打開時，所述密封件容置于所述收容腔內；所述連接件包括連接環、轉動軸承和磁吸部，所述連接環套設于所述連接管外側并通過所述轉動軸承與所述移動環轉動連接，所述磁吸部設于所述連接環的頂部，所述連接環設于所述移動環的頂部并與所述進液管磁吸連接。
2.根據權利要求1所述的醫療污水處理裝置，其特征在于，所述密封組件包括多組所述密封件，所述移動結構用于驅使多組所述密封件同時朝向所述連接管的中心軸線的方向移動以密封所述連接管的開口，所述進液管用于驅使多組所述密封件朝遠離彼此的方向移動，以打開所述連接管的開口。
3.根據權利要求2所述的醫療污水處理裝置，其特征在于，所述連接管設有第一導向槽，所述密封件設有連通于所述第一導向槽的第二導向槽，所述彈簧柱塞沿所述第一導向槽或所述第二導向槽移動。
4.根據權利要求3所述的醫療污水處理裝置，其特征在于，所述第一導向槽包括第一槽部和第二槽部，所述第二槽部的其中一端通過連接斜面與所述第一槽部連通，所述第二槽部的另一端連通于所述第一槽部；其中，所述彈簧柱塞能夠自所述第二導向槽移動至所述第一槽部的末端，所述彈簧柱塞還能夠沿所述連接斜面自所述第一槽部移動至所述第二槽部，并沿所述第一槽部的反向移動至所述第二導向槽。
5.根據權利要求4所述的醫療污水處理裝置，其特征在于，所述第一槽部的末端處設有下定位凹部，所述彈簧柱塞用于與所述下定位凹部卡接配合，所述第二導向槽遠離所述第一導向槽的一端設有上定位凹部，所述彈簧柱塞用于與所述上定位凹部卡接配合。
6.根據權利要求5所述的醫療污水處理裝置，其特征在于，所述連接管包括管本體、連接部和調節部，所述調節部分別連接于所述管本體和所述連接部，所述連接部設有外螺紋，所述進液孔為螺紋孔，所述調節部自所述連接部向外凸出，且所述調節部的橫截面為六邊形、矩形或正方形中的任意一者；所述密封組件還包括定位件，所述定位件用于對所述移動結構的移動進行限位，所述管本體的外壁開設有第一定位槽，所述密封件的外壁開設有第二定位槽，所述定位件分別與所述第一定位槽或所述第二定位槽卡接配合，并用于在所述彈簧柱塞移動至所述下定位凹部時抵接于所述移動結構的下側，以及用于在所述彈簧柱塞移動至所述上定位凹部時抵接于所述移動結構的下側。
7.根據權利要求5所述的醫療污水處理裝置，其特征在于，所述密封組件還包括防濺結構，所述防濺結構包括防濺刷和防濺密封環，所述防濺刷和所述防濺密封環均設于所述連接管的內壁上，且所述防濺密封環設于所述防濺刷的上側，在所述進液管插設于所述連接管內時，所述防濺刷抵接于所述進液管的外壁，所述防濺密封環具有柔性且套設并密封于所述進液管的外壁。
8.根據權利要求7所述的醫療污水處理裝置，其特征在于，所述防濺結構還包括防濺管，所述防濺管轉動設于所述連接管的內側，所述防濺刷設于所述防濺管的內壁上，且所述防濺管的外側設有磁性連接件，所述移動結構還包括驅動磁性件，所述驅動磁性件設于所述移動環的內側，所述磁性連接件沿所述防濺管的外壁呈螺旋設置，在所述移動結構在所述上定位凹部和所述下定位凹部之間移動時，所述驅動磁性件用于與不同的所述磁性連接件磁性配合，并驅使所述防濺管相對于所述連接管轉動。
發明內容
有鑒于此，本發明提供了一種醫療污水處理裝置，用于解決現有醫療污水處理裝置在使用時管道拆裝時容易出現廢水濺出泄漏的問題。

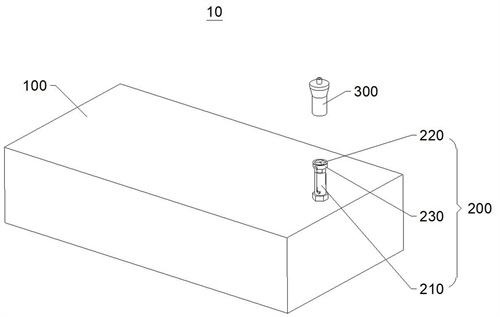

本發明提出一種醫療污水處理裝置，包括：
儲液箱，內部用于儲存醫療污水，且所述儲液箱的外表面開設有進液孔；
密封組件，包括連接管、密封件和移動結構，所述連接管可拆卸且密封連接于所述進液孔，所述密封件連接于所述連接管朝向遠離所述儲液箱的一側，所述移動結構套設于所述連接管上，且所述移動結構與所述連接管滑動連接；以及
進液管，可拆卸連接于所述密封組件，在所述進液管與所述密封組件連接時，所述進液管驅使所述移動結構與所述密封件分離以打開所述連接管的開口，在所述進液管與所述密封組件分離時，所述移動結構反向移動并驅使所述密封件封堵所述連接管的開口。
根據本發明的一個實施例，所述密封件包括密封部和柔性部，所述柔性部的相對兩端分別連接于所述密封部和所述連接管，且所述密封部遠離所述柔性部的一側設有導向斜面，在所述進液管與所述密封組件連接時，所述進液管的端部與所述導向斜面滑動接觸并驅使所述密封件朝遠離所述進液管的方向移動；
其中，所述密封組件包括多組所述密封件，所述移動結構用于驅使多組所述密封件同時朝向所述連接管的中心軸線的方向移動以密封所述連接管的開口，所述進液管用于驅使多組所述密封件朝遠離彼此的方向移動，以打開所述連接管的開口。
根據本發明的一個實施例，所述進液管包括管體和連接罩，所述連接罩環繞所述管體設置，且所述管體與所述連接罩之間間隔設置圍合形成收容腔，所述收容腔的開口位于所述管體朝向所述密封件的一端，所述管體用于驅使所述密封件形變并打開所述連接管，在所述密封件打開時，所述密封件容置于所述收容腔內。
根據本發明的一個實施例，所述移動結構包括移動環、彈簧柱塞和連接件，所述移動環套設于所述連接管上，且所述移動環用于驅使多組所述密封件朝向彼此移動以密封所述連接管，所述彈簧柱塞設于所述移動環朝向所述連接管的一側，所述連接件轉動連接于所述移動環，且所述進液管用于抵接于所述連接件并驅使所述移動結構相對于所述連接管移動；
所述連接管設有第一導向槽，所述密封件設有連通于所述第一導向槽的第二導向槽，所述彈簧柱塞沿所述第一導向槽或所述第二導向槽移動。
根據本發明的一個實施例，所述第一導向槽包括第一槽部和第二槽部，所述第二槽部的其中一端通過連接斜面與所述第一槽部連通，所述第二槽部的另一端連通于所述第一槽部；其中，所述彈簧柱塞能夠自所述第二導向槽移動至所述第一槽部的末端，所述彈簧柱塞還能夠沿所述連接斜面自所述第一槽部移動至所述第二槽部，并沿所述第一槽部的反向移動至所述第二導向槽。
根據本發明的一個實施例，所述第一槽部的末端處設有下定位凹部，所述彈簧柱塞用于與所述下定位凹部卡接配合，所述第二導向槽遠離所述第一導向槽的一端設有上定位凹部，所述彈簧柱塞用于與所述上定位凹部卡接配合。
根據本發明的一個實施例，所述連接管包括管本體、連接部和調節部，所述調節部分別連接于所述管本體和所述連接部，所述連接部設有外螺紋，所述進液孔為螺紋孔，所述調節部自所述連接部向外凸出，且所述調節部的橫截面為六邊形、矩形或正方形中的任意一者；
所述密封組件還包括定位件，所述定位件用于對所述移動結構的移動進行限位，所述管本體的外壁開設有第一定位槽，所述密封件的外壁開設有第二定位槽，所述定位件分別與所述第一定位槽或所述第二定位槽卡接配合，并用于在所述彈簧柱塞移動至所述下定位凹部時抵接于所述移動結構的下側，以及用于在所述彈簧柱塞移動至所述上定位凹部時抵接于所述移動結構的下側。
根據本發明的一個實施例，所述連接件包括連接環、轉動軸承和磁吸部，所述連接環套設于所述連接管外側并通過所述轉動軸承與所述移動環轉動連接，所述磁吸部設于所述連接環的頂部，所述連接環設于所述移動環的頂部并與所述進液管磁吸連接。
根據本發明的一個實施例，所述密封組件還包括防濺結構，所述防濺結構包括防濺刷和防濺密封環，所述防濺刷和所述防濺密封環均設于所述連接管的內壁上，且所述防濺密封環設于所述防濺刷的上側，在所述進液管插設于所述連接管內時，所述防濺刷抵接于所述進液管的外壁，所述防濺密封環具有柔性且套設并密封于所述進液管的外壁。
根據本發明的一個實施例，所述防濺結構還包括防濺管，所述防濺管轉動設于所述連接管的內側，所述防濺刷設于所述防濺管的內壁上，且所述防濺管的外側設有磁性連接件，所述移動結構還包括驅動磁性件，所述磁性連接件沿所述防濺管的外壁呈螺旋設置，在所述移動結構在所述上定位凹部和所述下定位凹部之間移動時，所述驅動磁性件與不同的所述磁性連接件磁性配合，并驅使所述防濺管相對于所述連接管轉動。
實施本發明實施例，具有如下有益效果：
在本實施例的醫療污水處理裝置中，通過設置密封組件與進液管和儲液箱配合，當進液管與密封組件未連接時，移動結構可以驅使密封件對連接管的開口進行密封，以避免廢水外泄，當進液管與密封組件連接時通過移動結構可以驅使密封件打開，以使進液管能夠與連接管進行連接輸送廢水，由此設置可以改善廢水在拆裝管道時出現飛濺泄漏的問說題，使用效果好。
（發明人：胡修華）
