公布日：2022.12.02

申請日：2022.08.01

分類號：C02F3/30(2006.01)I;C02F7/00(2006.01)I

摘要

本申請?zhí)峁┮环N氣升環流沉淀分離型生物反應器及運行方法，反應裝置包括：進水單元、氣升環流沉淀分離單元、污泥儲池單元、曝氣單元和電控單元，方法包括：S100、電控單元通過進水單元中的靜壓液位計檢測進水單元中污水液位以進入相應的液位運行模式；S200、電控單元根據液位運行模式分別控制進水單元中進水泵、污泥儲池單元中的電動閥，以及曝氣單元中風機的開閉，以進行進水和排泥，穩定氣升環流沉淀分離單元中的污泥濃度，以實現污泥自平衡；液位運行模式包括：高液位運行模式、中液位運行模式和低液位運行模式。本發明通過液位調整運行模式，靈活應對水質水量波動；有效穩定污泥濃度。

權利要求書

1.一種氣升環流沉淀分離型生物反應器運行方法，其特征在于，應用于氣升環流沉淀分離型生物反應器，所述反應器包括進水單元、氣升環流沉淀分離單元、污泥儲池單元、曝氣單元和電控單元，所述進水單元包括：調節池；靜壓液位計，設置在所述調節池內，用于檢測所述調節池內的液位；進水泵，設置在所述調節池內并通過進水管與所述氣升環流沉淀分離單元連接；電磁流量計，設置在所述進水管上，用于檢測所述進水泵通過所述進水管輸入所述氣升環流沉淀分離單元的污水流量；所述氣升環流沉淀分離單元分為依次連通的缺氧區、好氧區、斜板沉淀區、汽提區，以及集水口，所述集水口設置在所述好氧區頂部液位以下5-20cm處，通過集水管與所述污泥儲池單元連接；所述污泥儲池單元包括：上清液區，所述上清液區設有上清液排放口，用于排放上清液；污泥儲存區，與所述上清液區連通，且設置有剩余污泥排放口，用于排放污泥；電動閥，設置在所述上清液排放口上，用于控制所述上清液排放口開閉；所述曝氣單元，包括風機，用于向所述汽提區提供流體循環動力，以及向所述好氧區中的泥水混合液曝氣供氧；電控單元，分別與所述靜壓液位計、所述進水泵、所述電動閥和所述風機電連接；所述方法包括：S100、電控單元通過所述靜壓液位計檢測污水液位以進入相應的液位運行模式，所述液位運行模式包括：高液位運行模式、中液位運行模式和低液位運行模式；S200、所述高液位運行模式運行周期包括第一階段、第二階段和第三階段，第一階段、第二階段和第三階段循環運行，電控單元在所述高液位運行模式第一階段時，控制進水泵和風機開啟，并關閉電動閥，此時氣升環流沉淀分離單元處于連續進水、曝氣、出水狀態，第一階段運行1-2小時；在所述高液位運行模式第二階段時，控制進水泵、風機、電動閥關閉，以使氣升環流沉淀分離單元處于停止進水、曝氣狀態，污泥進行沉淀，第二階段運行3-10分鐘；以及在所述高液位運行模式第三階段時，電控單元控制進水泵和風機關閉，并開啟電動閥，此時氣升環流沉淀分離單元處于停止進水、曝氣狀態，并進行自動排泥，該階段運行3-10分鐘；所述中液位運行模式運行周期包括第一階段和第二階段，第一階段和第二階段循環運行，所述電控單元在所述中液位運行模式第一階段時控制進水泵和風機開啟，并關閉電動閥，此時氣升環流沉淀分離單元處于連續進水、曝氣、出水狀態，該階段運行0.5-1小時；在所述中液位第二階段時，電控單元制進水泵、風機、電動閥關閉，此時氣升環流沉淀分離單元處于停止進水、曝氣狀態，該階段運行1-2小時；所述低液位運行模式運行周期包括第一階段和第二階段，第一階段和第二階段循環運行，所述電控單元在所述低液位運行模式第一階段時，持續開啟風機，并關閉進水泵和電動閥，此時氣升環流沉淀分離單元處于連續曝氣狀態，以維持污泥活性，該階段運行10-30分鐘；在所述低液位運行模式第二階段時，關閉進水泵、風機和電動閥，該階段運行2-4小時。

2.根據權利要求1所述的氣升環流沉淀分離型生物反應器運行方法，其特征在于，所述曝氣單元包括：穿孔曝氣管，設置在所述汽提區內，并通過汽提曝氣管與所述風機連接，用于提供流體循環動力；曝氣器，設置在所述好氧區內，并通過好氧曝氣管與所述風機連接，用于向所述好氧區中的泥水混合液曝氣供氧。

3.根據權利要求2所述的氣升環流沉淀分離型生物反應器運行方法，其特征在于，所述缺氧區通過垂直分隔不同區域形成豎向折流。

4.根據權利要求3所述的氣升環流沉淀分離型生物反應器運行方法，其特征在于，所述氣升環流沉淀分離型生物反應器平面中心點對稱以形成環流流態。

發明內容

有鑒于此，本發明提供一種氣升環流沉淀分離型生物反應器及運行方法。

為解決上述技術問題，本發明采用以下技術方案：

根據本發明實施例一種氣升環流沉淀分離型生物反應器，包括進水單元、氣升環流沉淀分離單元、污泥儲池單元、曝氣單元和電控單元；

進水單元，包括：調節池；

靜壓液位計，設置在調節池內，用于檢測調節池內的液位；

進水泵，設置在調節池內并通過進水管與氣升環流沉淀分離單元連接；

電磁流量計，設置在進水管上，用于檢測進水泵通過進水管輸入氣升環流沉淀分離單元的污水流量；

氣升環流沉淀分離單元分為依次連通的缺氧區、好氧區、斜板沉淀區、汽提區，以及集水口，集水口設置在好氧區頂部液位以下5-20cm處，通過集水管與污泥儲池單元連接；

污泥儲池單元包括：

上清液區，上清液區設有上清液排放口，用于排放上清液；

污泥儲存區，與上清液區連通，設置有剩余污泥排放口，用于排放污泥；

電動閥，設置在上清液排放口上，用于控制上清液排放口開閉；

曝氣單元，包括風機，用于向汽提區提供流體循環動力，以及向好氧區中的泥水混合液曝氣供氧；

電控單元，分別與靜壓液位計、進水泵、電動閥和風機電連接，用于根據靜壓液位計的液位進入不同的運行模式以分別控制進水泵、電動閥和的風機的開閉。

在本申請的一個實施例中，曝氣單元，包括：

穿孔曝氣管，設置在汽提區內，并通過汽提曝氣管與風機連接，用于提供流體循環動力；

曝氣器，設置在好氧區內，并通過好氧曝氣管與風機連接，用于向好氧區中的泥水混合液曝氣供氧。

在本申請的一個實施例中，缺氧區通過垂直分隔不同區域形成豎向折流。

在本申請的一個實施例中，氣升環流沉淀分離型生物反應器平面中心點對稱以形成環流流態。

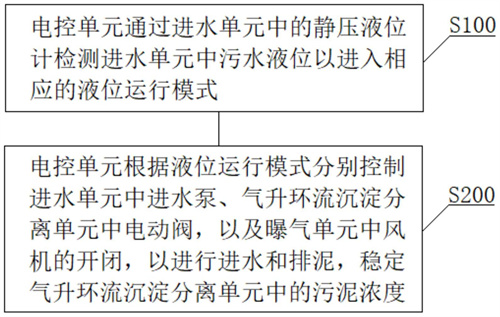

本申請還提供一種氣升環流沉淀分離型生物反應器運行方法，應用于氣升環流沉淀分離型生物反應器，反應裝置包括：進水單元、氣升環流沉淀分離單元、污泥儲池單元、曝氣單元和電控單元，方法包括：

S100、電控單元通過進水單元調節池中的靜壓液位計檢測污水液位以進入相應的液位運行模式；

S200、電控單元根據液位運行模式分別控制進水單元中進水泵、污泥儲池單元中電動閥，以及曝氣單元中風機的開閉，以進行進水和排泥，穩定氣升環流沉淀分離單元中的污泥濃度；

液位運行模式包括：高液位運行模式、中液位運行模式和低液位運行模式。

在本申請的一個實施例中，電控單元根據液位運行模式分別控制進水單元中進水泵、污泥儲池單元中電動閥，以及曝氣單元中風機的開閉，包括：

S210、高液位運行模式時，電控單元控制進水泵、風機、電動閥在不同階段時的開啟與關閉，以使氣升環流沉淀分離單元進行自動進水、曝氣、出水、排泥，通過控制不同階段的運行時間，以使氣升環流沉淀分離單元處于滿負荷、高水量運行狀態；

S220、中液位運行模式時，電控單元控制進水泵、風機、電動閥在不同階段時的開啟與關閉，以使氣升環流沉淀分離單元進行自動進水、曝氣、出水，通過控制不同階段的運行時間，以使氣升環流沉淀分離單元處于滿負荷、低水量運行狀態；

S230、低液位運行模式時，電控單元控制進水泵、風機、電動閥在不同階段時的開啟與關閉，以使氣升環流沉淀分離單元維持污泥活性。

在本申請的一個實施例中，高液位運行模式運行周期包括第一階段、第二階段和第三階段，第一階段、第二階段和第三階段循環運行，包括：

S211、第一階段時，電控單元控制進水泵和風機開啟，并關閉電動閥，此時氣升環流沉淀分離單元處于連續進水、曝氣、出水狀態，第一階段運行1-2小時；

S212、第二階段時，電控單元制進水泵、風機、電動閥關閉，此時氣升環流沉淀分離單元處于停止進水、曝氣狀態，污泥進行沉淀，該階段運行3-10分鐘；

S213、第三階段時，電控單元控制進水泵和風機關閉，并開啟電動閥，此時氣升環流沉淀分離單元處于停止進水、曝氣狀態，并進行自動排泥，該階段運行3-10分鐘。

在本申請的一個實施例中，中液位運行模式運行周期包括第一階段和第二階段，第一階段和第二階段循環運行，包括：

S221、第一階段時，電控單元控制進水泵和風機開啟，并關閉電動閥，此時氣升環流沉淀分離單元處于連續進水、曝氣、出水狀態，該階段運行0.5-1小時；

S222、第二階段時，電控單元制進水泵、風機、電動閥關閉，此時氣升環流沉淀分離單元處于停止進水、曝氣狀態，該階段運行1-2小時。

在本申請的一個實施例中，低液位運行模式運行周期包括第一階段和第二階段，第一階段和第二階段循環運行，包括：

S231、第一階段時，持續開啟風機，并關閉進水泵和電動閥，此時氣升環流沉淀分離單元處于連續曝氣狀態，以維持污泥活性，該階段運行10-30分鐘；

S232、第二階段時，關閉進水泵、風機和電動閥，該階段運行2-4小時。

本發明的上述技術方案至少具有如下有益效果之一：

1、本發明實施例的氣升環流沉淀分離型生物反應器及運行方法，通過電控單元檢測調節池中的液位，并根據液位調整運行模式，可以應對水質水量波動，有效穩定污泥濃度，提升出水質量；

2、本發明實施例的氣升環流沉淀分離型生物反應器及運行方法，在低液位時，可以保持曝氣，使得污泥得以保持良好的活性，隨時應對來水波動；

3、本發明實施例的氣升環流沉淀分離型生物反應器及運行方法，氣升環流沉淀分離單元基于上/下流向的往復式循環水道的區域劃分，裝置自身形成兩級缺氧好氧工藝有利于進行脫氮，并進一步節約占地面積。

（發明人：黃霞;完顏德卿;劉佳音;程剛）
