公布日：2022.05.27
申請日：2022.03.31
分類號：C02F11/126(2019.01)I
摘要
本發明涉及立式污泥濃縮系統，其包括濃縮單元和出泥單元，其中濃縮單元包括濃縮筒、濾網筒、攪拌機構；出泥單元包括第一、二側板；第一、二端板；自外向內彎折的彈簧板；多連桿互鎖式調節組件。本發明一方面通過多螺旋片式攪拌槳設置，不僅增加污泥濃縮的效率，而且便于濃縮區內部的水匯聚并上涌后濾至濾水區，進一步提升污泥濃縮的效率和效果，降低濃縮后污泥的水含量，也降低污泥后續脫水難度和脫水成本；另一方面在多連桿互鎖下相對均衡地調整出泥口的寬窄，方便對出泥量精準地操控，同時所提供的壓實力相對均勻，并且出泥口內壁相對平整、無翻轉縫，便于污泥的順暢出泥，結構簡單，便于實施。
權利要求書
1.一種立式污泥濃縮系統，其包括濃縮單元、出泥單元，其中所述濃縮單元包括濃縮筒、濾網筒、攪拌機構，所述濃縮箱頂部設有進泥通道，底部設有出泥通道，所述濃縮筒和所述濾網筒之間形成濾水區，所述攪拌機構位于所述濾網筒內并形成濃縮區，所述攪拌機構包括攪拌軸和攪拌槳；所述出泥單元包括位于兩側的第一側板和第二側板、位于兩端的第一端板和第二端板，其中所述第一側板和第二側板、所述第一端板和第二端板構成一個自上而下且自兩側向內傾斜的出泥腔，所述出泥腔的上部與所述出泥通道相連通，其特征在于：所述攪拌槳包括多片相互交替纏繞在所述攪拌軸上的螺旋片，其中每片所述螺旋片外側面貼合所述濾網筒內壁，且每片所述螺旋片的內側形成有上下貫通的泥水通道孔，所述泥水通道孔沿著所述螺旋片纏繞方向延伸或者所述泥水通道孔有多個，且沿著所述螺旋片纏繞方向間隔分布，所述濃縮區內的水分別自所述攪拌槳與所述濾網筒之間、及自所述泥水通道孔向頂部運動后從所述濾網筒濾至所述濾水區；所述第一側板的下端部與脫水機的滾筒貼合，所述出泥單元還包括自外向內彎折的彈簧板、多連桿互鎖式調節組件，其中所述彈簧板的折邊與所述第二側板的下端面對齊，且所述彈簧板上部固定在所述第二側板內側或外側，下部向下延伸并與所述第一側板的下端部形成出泥口，所述多連桿互鎖式調節組件在多連桿保持相對鎖定狀態下調整所述彈簧板下部相對所述滾筒的距離以調節所述出泥口的大小。
2.根據權利要求1所述的立式污泥濃縮系統，其特征在于：多片所述螺旋片的頂部和底部分別對齊設置；所述泥水通道孔位于所述螺旋片與所述攪拌軸的連接處。
3.根據權利要求1所述的立式污泥濃縮系統，其特征在于：所述泥水通道孔有多個，多片所述螺旋片上所述泥水通道孔沿著攪拌軸長度方向上下間隔且對齊分布。
4.根據權利要求3所述的立式污泥濃縮系統，其特征在于：多片所述螺旋片上所述泥水通道孔在水平面上的正投影為多個繞著攪拌軸中心均勻間隔分布的缺口。
5.根據權利要求1所述的立式污泥濃縮系統，其特征在于：所述濃縮單元還包括設置在所述濾水區且能夠?qū)λ鰹V網筒外周進行清洗的清洗機構，所述的攪拌軸包括軸本體、形成在軸本體上下端部的上軸體和下軸體，所述下軸體通過軸座與所述濃縮筒、所述濾網筒的底部相對轉動連接，所述上軸體自所述濾網筒和所述濃縮筒頂部穿出設置，其中所述上軸體內部形成清洗液通道，所述的清洗機構包括位于所述濾網筒上方且與所述清洗液通道連通的第一清洗管路、自所述第一清洗管路遠離所述上軸體端部向下延伸的第二清洗管路、以及排水管路和供水部件，所述的第一清洗管路沿著所述濾網筒的徑向延伸，所述的第二清洗管路沿著所述濾網筒的軸向延伸。
6.根據權利要求1所述的立式污泥濃縮系統，其特征在于：所述調節組件包括沿著出泥口長度方向間隔分布的多個調節單體、用于將多個所述調節單體同步連接且同步調節的動力器，每個所述調節單體包括能夠相對鎖定的第一調節桿、第二調節桿和第三調節桿，其中所述第一調節桿自中部轉動設置；所述第二調節桿的一端部與所述第一調節桿的一端部轉動連接、所述第二調節桿的另一端部固定在所述彈簧板下部的外側；所述第三調節桿兩端部分別與所述第二側板和所述第一調節桿的轉動中心轉動連接，所述動力器作用在每根所述第一調節桿的另一端部，且用于驅動多根所述第一調節桿繞著轉點同步轉動調節。
7.根據權利要求6所述的立式污泥濃縮系統，其特征在于：在所述彈簧板下部的外側固定設有第一連接座，在所述第二側板的外側固定設有第二連接座，所述第二調節桿自端部與所述第一連接座固定連接，所述第三調節桿自端部與所述第二連接座轉動連接，其中第三調節桿兩端部的轉點、所述第二調節桿的轉點三者構成閉合三角形。
8.根據權利要求7所述的立式污泥濃縮系統，其特征在于：所述動力器包括沿著所述出泥口長度方向延伸的動力壓桿、與所述動力壓桿一體設置且分別與每根所述第一調節桿遠離所述彈簧板的端部活動連接的連接體、用于驅動所述動力壓桿上下升降的驅動部，其中所述連接體在所述動力壓桿的升降運動中撥動多根所述第一調節桿繞著轉點轉動。
9.根據權利要求8所述的立式污泥濃縮系統，其特征在于：在所述第一調節桿遠離所述彈簧板的端部形成有沿著桿身長度方向延伸的滑動槽，所述連接體在所述滑動槽中移動以調節所述第一調節桿角度。
10.根據權利要求1所述的立式污泥濃縮系統，其特征在于：所述彈簧板的上部固定在所述第二側板的外側，所述彈簧板下部的內側壁與所述第二側板的下端面對齊，且向下延伸，所述彈簧板的下部還設有柔性刮片，且自所述柔性刮片抵觸在脫水機入泥通道的內壁；所述柔性刮片固定在所述彈簧板下部的外側；所述第一側板的下端部位于所述第二側板下端部的上方，且在所述第一側板的下端部還設有阻泥板和柔性壓板，其中通過所述阻泥板將所述第一側板與所述滾筒外壁過渡連接，所述柔性壓板壓設在所述滾筒外壁。
發明內容
本發明所要解決的技術問題是克服現有技術的不足，提供一種改進的立式污泥濃縮系統。
為解決以上技術問題，本發明采取如下技術方案：

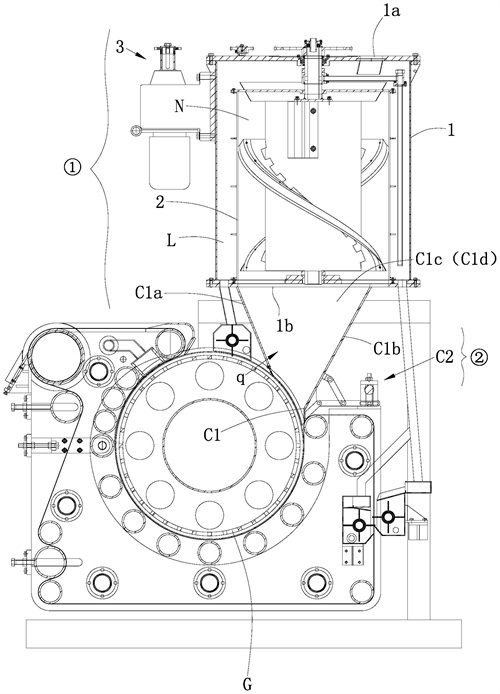

一種立式污泥濃縮系統，其包括濃縮單元、出泥單元，其中濃縮單元包括濃縮筒、濾網筒、攪拌機構，濃縮箱頂部設有進泥通道，底部設有出泥通道，濃縮筒和濾網筒之間形成濾水區，攪拌機構位于濾網筒內并形成濃縮區，攪拌機構包括攪拌軸和攪拌槳；出泥單元包括位于兩側的第一側板和第二側板、位于兩端的第一端板和第二端板，其中所述第一側板和第二側板、所述第一端板和第二端板構成一個自上而下且自兩側向內傾斜的出泥腔，出泥腔的上部與出泥通道相連通，特別是，
攪拌槳包括多片相互交替纏繞在攪拌軸上的螺旋片，其中每片螺旋片外側面貼合濾網筒內壁，且每片螺旋片的內側形成有上下貫通的泥水通道孔，泥水通道孔沿著螺旋片纏繞方向延伸或者泥水通道孔有多個，且沿著螺旋片纏繞方向間隔分布，濃縮區內的水分別自攪拌槳與濾網筒之間、及自泥水通道孔向頂部運動后從濾網筒濾至濾水區；
第一側板的下端部與脫水機的滾筒貼合，出泥單元還包括自外向內彎折的彈簧板、多連桿互鎖式調節組件，其中彈簧板的折邊與第二側板的下端面對齊，且彈簧板上部固定在第二側板內側或外側，下部向下延伸并與第一側板的下端部形成出泥口，多連桿互鎖式調節組件在多連桿保持相對鎖定狀態下調整彈簧板下部相對滾筒的距離以調節出泥口的大小。
優選地，泥水通道孔位于螺旋片與攪拌軸的連接處。這樣設置的好處就是，確保攪拌軸處于相對濕潤的狀態，不僅有利于水匯聚并向上流動，而且能夠有效降低攪拌軸的粘泥率，從而提升污泥濃縮出水效率，而且降低攪拌槳的清潔難度。
根據本發明的一個具體實施和優選方面，泥水通道孔有多個，多片螺旋片上泥水通道孔沿著攪拌軸長度方向上下間隔且對齊分布。這樣的布局，不僅大幅度增加泥水濃縮的出水率，而且也十分方便水自濃縮區內部流至濾水區(主要原因，其形成了上涌的技術效果)。
優選地，多片螺旋片上泥水通道孔在水平面上的正投影為多個繞著攪拌軸中心均勻間隔分布的缺口。這樣一來，實現濃縮區內部的水能夠均勻的向缺口匯聚，同時，也十分方便濃縮后的水上涌后排至濾水區。
進一步的，多片螺旋片的頂部和底部分別對齊設置。方便攪拌槳的成型，而且能夠提供最佳的濃縮效果。
根據本發明的又一個具體實施和優選方面，每片螺旋片包括固定纏繞在攪拌軸上的片本體、連接在片本體外側的彈簧板、以及設置在彈簧板外側的柔性刮片，其中柔性刮片自外側抵觸貼合在濾網筒內壁。在此，通過彈簧板和柔性刮片所構成的刮刀件，不僅能夠有效降低濾網筒磨損率、及噪音，而且避免污泥造成濾網筒的網孔堵塞。
根據本發明的又一個具體實施和優選方面，在濾網筒的頂部設有口徑逐步變小的接料斗，其中接料斗的上端部與進泥通道相連通。這樣設計，形成漏斗式快速進泥效果，同時還能夠避免泥漿亂濺。
此外，濃縮單元還包括設置在濾水區且能夠?qū)V網筒外周進行清洗的清洗機構。在此，通過清洗機構的設置，以確保濾網筒的濾水效率，更有利于污泥的濃縮出水。
優選地，清洗機構與攪拌軸同步運動將濾網筒外周清洗。也就是說，可以在攪拌的過程實施濾網筒的同步清洗，或者濃縮處理完了，對濾網筒和攪拌槳同步清洗。
具體的，攪拌軸包括軸本體、形成在軸本體上下端部的上軸體和下軸體，下軸體通過軸座與濃縮筒、濾網筒的底部相對轉動連接，上軸體自濾網筒和濃縮筒頂部穿出設置，其中上軸體內部形成清洗液通道，清洗機構包括位于濾網筒上方且與清洗液通道連通的第一清洗管路、自第一清洗管路遠離上軸體端部向下延伸的第二清洗管路、以及排水管路和供水部件，第一清洗管路沿著濾網筒的徑向延伸，第二清洗管路沿著濾網筒的軸向延伸。
本例中，直接在清洗管路上開設有清洗孔或者安裝噴頭，清洗液體自清洗孔或噴頭噴出沖刷濾網筒外周。
根據本發明的又一個具體實施和優選方面，調節組件包括沿著出泥口長度方向間隔分布的多個調節單體、用于將多個調節單體同步連接且同步調節的動力器。這樣一來使得出泥口寬窄一致，便于出泥量的準確控制。
優選地，每個調節單體包括能夠相對鎖定的第一調節桿、第二調節桿和第三調節桿，其中第一調節桿自中部轉動設置；第二調節桿的一端部與第一調節桿的一端部轉動連接、第二調節桿的另一端部固定在彈簧板下部的外側；第三調節桿兩端部分別與第二側板和第一調節桿的轉動中心轉動連接，動力器作用在每根第一調節桿的另一端部，且用于驅動多根第一調節桿繞著轉點同步轉動調節。在此，三根桿的設置下，便于出泥口的寬窄定量調節。
優選地，在彈簧板下部的外側固定設有第一連接座，在第二側板的外側固定設有第二連接座，第二調節桿自端部與第一連接座固定連接，第三調節桿自端部與第二連接座轉動連接，其中第三調節桿兩端部的轉點、第二調節桿的轉點三者構成閉合三角形。結構穩定，提供的作用力相當均勻，確保出泥的密實度相同，有利于出泥量的控制。
根據本發明的又一個具體實施和優選方面，動力器包括沿著出泥口長度方向延伸的動力壓桿、與動力壓桿一體設置且分別與每根第一調節桿遠離彈簧板的端部活動連接的連接體、用于驅動動力壓桿上下升降的驅動部，其中連接體在動力壓桿的升降運動中撥動多根第一調節桿繞著轉點轉動。采用一根動力壓桿的升降運動，使得多根第一調節桿同步轉動。
優選地，在第一調節桿遠離彈簧板的端部形成有沿著桿身長度方向延伸的滑動槽，連接體在滑動槽中移動以調節第一調節桿角度。通過連接體的直線運動，使得第一調節桿繞著轉點翻轉。
根據本發明的又一個具體實施和優選方面，彈簧板的上部固定在第二側板的外側，彈簧板下部的內側壁與第二側板的下端面對齊，且向下延伸。這樣便于污泥順暢自出泥口出泥。
優選地，彈簧板的下部還設有柔性刮片，且自柔性刮片抵觸在脫水機入泥通道的內壁。這樣避免刮泥板造成入泥通道內壁的磨損，尤其是處于運動中的入泥通道內壁。
進一步的，柔性刮片固定在彈簧板下部的外側。避免內置造成污泥輸出阻礙。
此外，第一側板的下端部位于第二側板下端部的上方，且在第一側板的下端部還設有阻泥板和柔性壓板，其中通過阻泥板將第一側板與滾筒外壁過渡連接，柔性壓板壓設在滾筒外壁。這樣一來，阻尼板起到阻礙污泥自出泥口處外泄，同時避免污泥對滾筒的擠壓力過大，影響滾筒轉動速度。
由于以上技術方案的實施，本發明與現有技術相比具有如下優點：
本發明一方面通過多螺旋片式攪拌槳設置，不僅增加污泥濃縮的效率，而且便于濃縮區內部的水匯聚并上涌后濾至濾水區，進一步提升污泥濃縮的效率和效果，降低濃縮后污泥的水含量，也降低污泥后續脫水難度和脫水成本；另一方面在多連桿互鎖下相對均衡地調整出泥口的寬窄，方便對出泥量精準地操控，同時所提供的壓實力相對均勻，并且出泥口內壁相對平整、無翻轉縫，便于污泥的順暢出泥，結構簡單，便于實施。
（發明人：劉兵;王方清;吳亮亮）
