公布日：2022.06.03
申請日：2022.02.16
分類號：C02F1/48(2006.01)I
摘要
本發明涉及磁混凝沉淀技術領域，具體公開了一種磁性材料回用提升裝置，包括沉淀池，水平設置在所述沉淀池下端的磁性材料轉移裝置，垂直設置在所述沉淀池兩側且與磁性材料轉移裝置連通的提升裝置；所述磁性材料轉移裝置包括設置在所述沉淀池下端的水平處理腔，設置在所述水平處理腔內的螺旋處理器，水平設置在所述水平處理腔下端外部的第一磁力轉移裝置，以及用于向螺旋處理器、第一磁力轉移裝置提供動力的動力裝置；本發明能夠?qū)崿F(xiàn)磁性材料與污泥的高效分離，在分離后能夠利用磁力完成對磁性材料的高效提升。
權利要求書

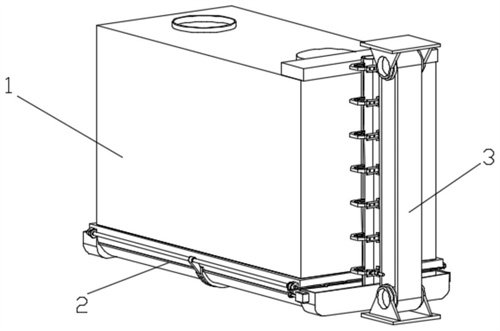

1.一種磁性材料回用提升裝置，其特征在于，包括沉淀池(1)，水平設置在所述沉淀池(1)下端的磁性材料轉移裝置(2)，垂直設置在所述沉淀池(1)兩側且與磁性材料轉移裝置(2)連通的提升裝置(3)；所述磁性材料轉移裝置(2)包括設置在所述沉淀池(1)下端的水平處理腔(20)，設置在所述水平處理腔(20)內的螺旋處理器(21)，水平設置在所述水平處理腔(20)下端外部的第一磁力轉移裝置(22)，以及用于向螺旋處理器(21)、第一磁力轉移裝置(22)提供動力的動力裝置(23)；所述提升裝置(3)包括垂直設置在沉淀池(1)兩側且下端與水平處理腔(20)連通的磁性材料提升管(30)，與所述磁性材料提升管(30)上端連通的磁性材料存儲箱(31)，垂直設置在所述磁性材料提升管(30)側邊的輸送鏈組件(32)，以及均勻設置在所述輸送鏈組件(32)上且能夠?qū)Υ判圆牧咸嵘?/span>(30)進行環繞的第二磁力轉移裝置(33)；所述輸送鏈組件(32)包括上固定架(320)、下固定架(321)，設置在所述上固定架(320)上的上滾動轉軸(322)，設置在所述下固定架(321)上的下滾動轉軸(323)，以及上端與上滾動轉軸(322)連接、下端與下滾動轉軸(323)連接的輸送鏈帶(324)；所述上滾動轉軸(322)內設置用于提供動力的第一動力電機；所述第二磁力轉移裝置(33)包括均勻固定在所述輸送鏈帶(324)上的安裝盒(330)，設置在所述安裝盒(330)兩側的滑動孔(331)，兩個分別活動設置在所述滑動孔(331)內的滑動連接件(332)，兩個分別設置在所述滑動連接件(332)上的伸縮桿(333)，以及兩個分別設置在所述伸縮桿(333)上且能夠?qū)Υ判圆牧咸嵘?/span>(30)進行環繞的U型電磁吸附器(334)；所述U型電磁吸附器(334)包括水平固定在伸縮桿(333)上的上的U型連接件(335)，均勻設置在所述U型連接件(335)內壁的第一電磁螺線管(336)，以及與所述第一電磁螺線管(336)電性連接的電源組件；所述磁性材料提升管(30)為扁平狀管道；所述安裝盒(330)內部設置有向滑動連接件(332)提供動力的滑動動力裝置；所述滑動動力裝置包括活動設置在所述安裝盒(330)中心的齒輪轉盤(337)，兩個設置在所述齒輪轉盤(337)上且分別與安裝盒(330)兩側滑動連接件(332)固定連接的齒條(338)，以及與所述齒輪轉盤(337)連接的第二動力電機；所述水平處理腔(20)包括與沉淀池(1)底部連接的固定框架(200)，多個并排設置在固定框架(200)的處理槽(201)，兩個分別設置在所述處理槽(201)兩端且與磁性材料提升管(30)連通的磁性材料收集槽(202)；所述磁性材料收集槽(202)與處理槽(201)的連通口上設置有電動閘門(203)；所述處理槽(201)兩端設置有貫穿孔(204)；所述螺旋處理器(21)包括設置在所述處理槽(201)中心且兩端與固定框架(200)活動連接的第一旋轉軸桿(210)，設置在所述第一旋轉軸桿(210)上的螺旋扇(211)；所述第一磁力轉移裝置(22)包括設置在所述固定框架(200)兩側的連接耳片(220)，活動設置在所述連接耳片(220)上的第二旋轉軸桿(221)，設置在所述處理槽(201)下方的弧形磁力吸附器，以及連接所述弧形磁力吸附器與第二旋轉軸桿(221)的連接桿(205)；所述連接桿(205)與第二旋轉軸桿(221)通過螺紋連接；所述弧形磁力吸附器包括與處理槽(201)下表面貼合的弧形安裝件(208)，以及均勻設置在所述弧形安裝件(208)上的磁性體(209)；所述處理槽(201)外表面設置有滑軌(206)；所述弧形安裝件(208)上設置有與所述滑軌(206)連接的滑槽(207)；所述動力裝置(23)包括設置在所述第一旋轉軸桿(210)、第二旋轉軸桿(221)端部的第一傳動輪(230)，依次穿過所述貫穿孔(204)連接所述第一傳動輪(230)的從動皮帶(231)，設置在所述第二旋轉軸桿(221)上的第二傳動輪(232)，設置在所述第二旋轉軸桿(221)下方的第三動力電機(233)，以及連接所述第三動力電機(233)、第二傳動輪(232)的主動皮帶(234)。
2.根據權利要求1所述的一種磁性材料回用提升裝置，其特征在于，第一磁力轉移裝置(22)包括多個均勻設置在所述處理槽(201)下端的磁力吸附器(24)；所述磁力吸附器(24)包括固定在處理槽(201)下表面的安裝件(240)，以及均勻設置在所述安裝件(240)上的第二電磁螺線管(241)。
3.根據權利要求1所述的一種磁性材料回用提升裝置，其特征在于，所述動力裝置(23)為與第二電磁螺線管(241)電性連接的電源模塊。
發明內容
為解決上述技術問題，本發明提供了一種新型的磁性材料回用提升裝置，包括沉淀池，水平設置在所述沉淀池下端的磁性材料轉移裝置，垂直設置在所述沉淀池兩側且與磁性材料轉移裝置連通的提升裝置；
所述磁性材料轉移裝置包括設置在所述沉淀池下端的水平處理腔，設置在所述水平處理腔內的螺旋處理器，水平設置在所述水平處理腔下端外部的第一磁力轉移裝置，以及用于向螺旋處理器、第一磁力轉移裝置提供動力的動力裝置；
所述提升裝置包括垂直設置在沉淀池兩側且下端與水平處理腔連通的磁性材料提升管，與所述磁性材料提升管上端連通的磁性材料存儲箱，垂直設置在所述磁性材料提升管側邊的輸送鏈組件，以及均勻設置在所述輸送鏈組件上且能夠?qū)Υ判圆牧咸嵘苓M(jìn)行環繞的第二磁力轉移裝置；
所述輸送鏈組件包括上固定架、下固定架，設置在所述上固定架上的上滾動轉軸，設置在所述下固定架上的下滾動轉軸，以及上端與上滾動轉軸連接、下端與下滾動轉軸連接的輸送鏈帶；
所述上滾動轉軸內設置用于提供動力的第一動力電機；
所述第二磁力轉移裝置包括均勻固定在所述輸送鏈帶上的安裝盒，設置在所述安裝盒兩側的滑動孔，兩個分別活動設置在所述滑動孔內的滑動連接件，兩個分別設置在所述滑動連接件上的伸縮桿，以及兩個分別設置在所述伸縮桿上且能夠?qū)Υ判圆牧咸嵘苓M(jìn)行環繞的U型電磁吸附器；
所述U型電磁吸附器包括水平固定在伸縮桿上的上的U型連接件，均勻設置在所述U型連接件內壁的第一電磁螺線管，以及與所述第一電磁螺線管電性連接的電源組件；
所述磁性材料提升管為扁平狀管道。
進一步地，所述安裝盒內部設置有向滑動連接件提供動力的滑動動力裝置；
所述滑動動力裝置包括活動設置在所述安裝盒中心的齒輪轉盤，兩個設置在所述齒輪轉盤上且分別與安裝盒兩側滑動連接件固定連接的齒條，以及與所述齒輪轉盤連接的第二動力電機；通過滑動動力裝置的設置使得安裝盒能夠?qū)崿F(xiàn)通過滑動連接件對U型電磁吸附器的控制，確保U型電磁吸附器內壁能夠與扁平狀管道貼合，實現有磁性材料的有效提升。
進一步地，所述水平處理腔包括與沉淀池底部連接的固定框架，多個并排設置在固定框架的處理槽，兩個分別設置在所述處理槽兩端且與磁性材料提升管連通的磁性材料收集槽；
所述磁性材料收集槽與處理槽的連通口上設置有電動閘門；
所述處理槽兩端設置有貫穿孔；通過電動閘門的設置能夠?qū)崿F(xiàn)對磁性材料收集槽與處理槽的連通口處的閉合控制；當螺旋處理器驅動沉淀污泥與磁性材料進行反向運動，打開磁性材料運動方向的電動閘門，關閉沉淀污泥運動方向的電動閘門；有效防止在螺旋處理器攪拌時污泥進入磁性材料收集槽內。
進一步地，所述螺旋處理器包括設置在所述處理槽中心且兩端與固定框架活動連接的第一旋轉軸桿，設置在所述第一旋轉軸桿上的螺旋扇；通過螺旋扇的設置能夠?qū)崿F(xiàn)對沉淀污泥的攪拌；提高磁性材料與污泥的分離效率。
進一步地，所述第一磁力轉移裝置包括設置在所述固定框架兩側的連接耳片，活動設置在所述連接耳片上的第二旋轉軸桿，設置在所述處理槽下方的弧形磁力吸附器，以及連接所述弧形磁力吸附器與第二旋轉軸桿的連接桿；所述連接桿與第二旋轉軸桿通過螺紋連接；
所述弧形磁力吸附器包括與處理槽下表面貼合的弧形安裝件，以及均勻設置在所述弧形安裝件上的磁性體；處理槽外表面為半圓形；通過弧形安裝件能夠確保磁性體與處理槽外表面近距離貼合設置；通過磁性體移動實現對內部磁性材料的牽引，使得磁性材料與沉淀分離。
進一步地，所述處理槽外表面設置有滑軌；
所述弧形安裝件上設置有與所述滑軌連接的滑槽；滑軌滑槽的設置能夠有效增強弧形磁力吸附器的穩定性，確保其線性運動過程中可結構可靠性。
進一步地，所述動力裝置包括設置在所述第一旋轉軸桿、第二旋轉軸桿端部的第一傳動輪，依次穿過所述貫穿孔連接所述第一傳動輪的從動皮帶，設置在所述第二旋轉軸桿上的第二傳動輪，設置在所述第二旋轉軸桿下方的第三動力電機，以及連接所述第三動力電機、第二傳動輪的主動皮帶；通過動力裝置的設置能夠?qū)崿F(xiàn)對螺旋處理器與弧形磁力吸附器的聯動控制，確保磁性材料與污泥的高效分離。
進一步地，第一磁力轉移裝置包括多個均勻設置在所述處理槽下端的磁力吸附器；
所述磁力吸附器包括固定在處理槽下表面的安裝件，以及均勻設置在所述安裝件上的第二電磁螺線管；所述動力裝置為與第二電磁螺線管電性連接的電源模塊。通過電源模塊控制磁力吸附器的接替啟動，使得磁力吸附器從一端到另一端轉移磁性材料，其不僅能夠省去傳動機構還具有穩定性強的特點。
本發明的有益效果是：本發明提供了一種新型的磁性材料回用提升裝置，通過螺旋處理器、第一磁力轉移裝置在水平方向的設置能夠?qū)崿F(xiàn)對沉淀污泥與磁性材料的分離以及收集；螺旋處理器通過旋轉驅動沉淀污泥向一端移動，第一磁力轉移裝置通過弧形磁力吸附器牽引磁性材料向另一端移動并使得磁性材料進入收集槽中；完成磁性材料與沉淀污泥的高效分離。
本發明提供的提升裝置通過輸送鏈帶驅動安裝盒旋轉，使得U型電磁吸附器在磁性材料提升管外圍向上移動；通過U型電磁吸附器的設置能夠使得第一電磁螺線管與磁性材料提升管貼合，確保產生的磁力對磁性材料提升管內的磁性材料產生向上的牽引力，有效提高對磁性材料的提升量，提高提升效率。
（發明人：尹曙輝;榮杰;丁德強;丁瑜;周震球）
