公布日：2023.03.07
申請日：2022.12.05
分類號：C02F9/00(2023.01)I;B01D53/84(2006.01)I;B01D53/85(2006.01)I;B01D53/52(2006.01)I;B01D53/58(2006.01)I;B01D53/48(2006.01)I;B01D53/54(2006.01)I;
C02F1/66(2019.01)N;C02F3/30(2023.01)N;C02F1/00(2023.01)N;C02F1/24(2023.01)N;C02F1/52(2023.01)N;C02F1/56(2019.01)N;C02F11/12(2023.01)N;
C02F11/122(2023.01)N
摘要
本發明公開了一種能夠回收硅粉的硅切片廢水處理系統，包括調節池、生化處理系統、氣浮系統和污泥處理系統，還包括廢氣處理系統，廢氣處理系統包括生物洗滌塔、廢氣風機、噴淋泵、煙囪，廢氣風機將收集的廢氣送至生物洗滌塔，生物洗滌塔中設有填料，填料附有微生物，噴淋泵設置在填料上方，向下噴淋洗滌液，煙囪設置在生物洗滌塔的頂部。生物洗滌塔為逆流填料塔，在生物洗滌塔內，噴淋泵向填料間歇噴水，水能夠為微生物新陳代謝和繁衍提供有利條件。經過填料的廢氣，有害物質在微生物的作用下被氧化分解。生物洗滌塔具有運行成本低、管理方便、環境友好的特點。
權利要求書
1.一種能夠回收硅粉的硅切片廢水處理系統，包括調節池、生化處理系統、氣浮系統和污泥處理系統，其特征在于：還包括廢氣處理系統，廢氣處理系統包括生物洗滌塔、廢氣風機、噴淋泵、煙囪，廢氣風機將收集的廢氣送至生物洗滌塔，生物洗滌塔中設有填料，填料附有微生物，噴淋泵設置在填料上方，向下噴淋洗滌液，煙囪設置在生物洗滌塔的頂部。

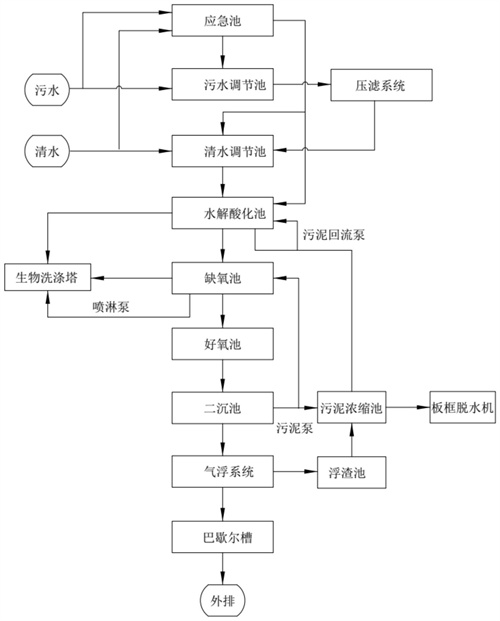

2.如權利要求1所述的一種能夠回收硅粉的硅切片廢水處理系統，其特征在于：所述調節池包括污水調節池、壓濾系統和清水調節池，污水調節池中廢水經壓濾系統處理后，濾液進入清水調節池。
3.如權利要求1所述的一種能夠回收硅粉的硅切片廢水處理系統，其特征在于：還包括應急池。
4.如權利要求1所述的一種能夠回收硅粉的硅切片廢水處理系統，其特征在于：生化處理系統包括水解酸化池、缺氧池、好氧池和二沉池，所述洗滌液從缺氧池泵入生物洗滌塔，洗滌廢液排入好氧池。
5.如權利要求4所述的一種能夠回收硅粉的硅切片廢水處理系統，其特征在于：氣浮系統包括前后依次設置的混凝區、氣浮池和浮渣池，混凝區與二沉池連接，浮渣池與污泥處理系統連接。
6.如權利要求5所述的一種能夠回收硅粉的硅切片廢水處理系統，其特征在于：污泥處理系統包括污泥濃縮池和板框壓濾機，污泥濃縮池與水解酸化池、缺氧池、二沉池、浮渣池連接，污泥濃縮池與板框壓濾機連接。
發明內容
本發明所解決的技術問題：切割硅片產生的廢水處理系統具有廢氣處理功能。
為解決上述技術問題，本發明提供如下技術方案：一種能夠回收硅粉的硅切片廢水處理系統，包括調節池、生化處理系統、氣浮系統和污泥處理系統，還包括廢氣處理系統，廢氣處理系統包括生物洗滌塔、廢氣風機、噴淋泵、煙囪，廢氣風機將收集的廢氣送至生物洗滌塔，生物洗滌塔中設有填料，填料附有微生物，噴淋泵設置在填料上方，向下噴淋洗滌液，煙囪設置在生物洗滌塔的頂部。
調節池、生化處理系統、氣浮系統和污泥處理系統全部做密封處理，所產生的尾氣統一收集后，由廢氣風機將其送至生物洗滌塔。
生物洗滌塔為逆流填料塔，污水系統所產生的廢氣由下而上流經生物洗滌塔，填料能夠增加氣液接觸面積。在生物洗滌塔內，噴淋泵向填料間歇噴水，水能夠部分吸收廢氣中的有害物質，水能夠為微生物新陳代謝和繁衍提供有利條件。經過填料的廢氣，其中的部分有害物質能夠被微生物吸收。經過填料的廢氣，其中的部分有害物質在微生物的作用下被氧化分解，例如含硫有機或無機化合物(尤其是H2S)、NH3或含N有機化合物。氧化分解生產的新物質，部分被微生物吸收，部分被水吸收。
經生物洗滌塔處理的廢氣送至排放煙囪，高空排放。
生物洗滌塔具有運行成本低、管理方便、環境友好的特點。
本發明的廢氣處理系統能夠有效處理廢水處理系統生產的廢氣，使廢水處理系統具有廢氣處理功能，利于環境的維護。
（發明人：紀新運）
