公布日：2023.03.14
申請日：2022.12.28
分類號：C02F1/00(2023.01)I;G01N33/18(2006.01)I
摘要
本發明公開了一種可循環處理的廢水設備，屬于廢水處理技術領域，包括廢水處理池、調節池、第一水泵、溢水管和水箱；水箱上安裝有用于對水箱內的水進行分流的分流組件；水箱上安裝有用于對通過分流組件分流的水進行分別檢測的檢測組件；分流組件上安裝有用于將合格水排放出去的合格水排出組件；分流組件的底部連接有用于將不合格水回流至調節池內的回水組件。通過上述方式，本發明可對廢水處理池內溢流的水進行分流并檢測，同時判斷檢測結果，并根據檢測結果自動將水回流或排放，有利于不合格廢水的循環處理，以及合格水的及時排出，提高了污水處理的效率。
權利要求書

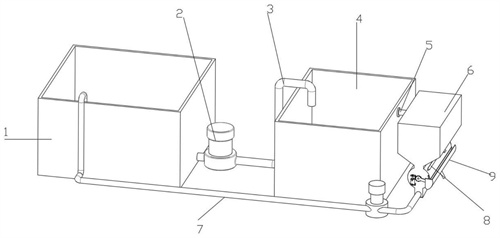

1.一種可循環處理的廢水設備，包括廢水處理池(4)，其特征在于：還包括用于收集廢水的調節池(1)；調節池(1)的出水端與第一管道(3)的一端固定連接，第一管道(3)的另一端位于廢水處理池(4)的上方；第一管道(3)上安裝有用于抽水的第一水泵(2)；所述廢水處理池(4)的上端外側固定連接有溢水管(5)，溢水管(5)的另一端與水箱(6)固定連接；廢水處理池(4)內溢流的水通過溢水管(5)進入水箱(6)內部；所述水箱(6)上安裝有用于對水箱(6)內的水進行分流的分流組件(10)；所述水箱(6)上安裝有用于對通過分流組件(10)分流的水進行分別檢測的檢測組件(8)；所述分流組件(10)上安裝有用于將合格水排放出去的合格水排出組件(9)；所述分流組件(10)的底部連接有用于將不合格水回流至調節池(1)內的回水組件(7)。
2.根據權利要求1所述的一種可循環處理的廢水設備，其特征在于，所述分流組件(10)包括驅動電機(101)、分流板(102)、圓筒形分流罩(103)和驅動軸(104)；圓筒形分流罩(103)的頂部與水箱(6)的底部固定連接，且圓筒形分流罩(103)與水箱(6)連通；圓筒形分流罩(103)的后壁上固定安裝有驅動電機(101)，驅動電機(101)的輸出端密封穿過圓筒形分流罩(103)且固定連接有驅動軸(104)，驅動軸(104)位于圓筒形分流罩(103)的內部，驅動軸(104)的周向上等間距固定連接有若干組分流板(102)，分流板(102)的外端與圓筒形分流罩(103)的內壁貼合接觸連接，檢測組件(8)和合格水排出組件(9)均安裝在圓筒形分流罩(103)上，圓筒形分流罩(103)的底部與回水組件(7)連接。
3.根據權利要求2所述的一種可循環處理的廢水設備，其特征在于，所述圓筒形分流罩(103)的底部固定連接有斜集液管(105)，斜集液管(105)與圓筒形分流罩(103)連通，斜集液管(105)與回水組件(7)連接。
4.根據權利要求3所述的一種可循環處理的廢水設備，其特征在于，所述回水組件(7)包括第二管道(71)、第二水泵(72)和第三管道(73)；第三管道(73)的一端與斜集液管(105)固定連接，第三管道(73)的另一端與第二水泵(72)固定連接，第二水泵(72)的另一端與第二管道(71)的一端固定連接，第二管道(71)的另一端位于調節池(1)的上方。
5.根據權利要求4所述的一種可循環處理的廢水設備，其特征在于，所述安裝組件包括安裝板(81)。
6.根據權利要求4或5所述的一種可循環處理的廢水設備，其特征在于，所述伸縮檢測組件包括第一氣缸(82)、橫連接板(83)和水質感應器(84)；第一氣缸(82)固定安裝在安裝板(81)上，第一氣缸(82)的輸出端固定連接有橫連接板(83)，橫連接板(83)上固定安裝有水質感應器(84)，水質感應器(84)的檢測端穿過圓筒形分流罩(103)并與圓筒形分流罩(103)密封活動連接。
7.根據權利要求6所述的一種可循環處理的廢水設備，其特征在于，所述合格水排出組件(9)包括驅動件、排水組件和限位組件；驅動件安裝在圓筒形分流罩(103)上，驅動件與排水組件連接，排水組件通過限位組件與圓筒形分流罩(103)連接。
8.根據權利要求7所述的一種可循環處理的廢水設備，其特征在于，所述驅動件包括支撐座(93)、第二氣缸(94)、齒板(95)、橫軸(99)、連接塊(910)和齒圈(96)；支撐座(93)固定安裝在圓筒形分流罩(103)上，第二氣缸(94)固定安裝在支撐座(93)上，第二氣缸(94)的輸出端固定連接有齒板(95)，齒板(95)與齒圈(96)嚙合連接，齒圈(96)固定安裝在橫軸(99)上，橫軸(99)轉動安裝在圓筒形分流罩(103)上，橫軸(99)遠離齒板(95)的一端固定連接有連接塊(910)，連接塊(910)與排水組件連接。
9.根據權利要求8所述的一種可循環處理的廢水設備，其特征在于，所述排水組件包括集水罩(92)和弧形擋板(97)；集水罩(92)固定安裝在圓筒形分流罩(103)的外壁上，圓筒形分流罩(103)上開設有與集水罩(92)連通的斜孔(98)，連接塊(910)與弧形擋板(97)的一端固定連接，弧形擋板(97)位于斜孔(98)的外側，弧形擋板(97)將斜孔(98)封堵，弧形擋板(97)位于集水罩(92)的內部；集水罩(92)底部下端固定連接有第四管道(91)。
10.根據權利要求9所述的一種可循環處理的廢水設備，其特征在于，所述限位組件包括弧形導軌(911)和弧形滑塊(912)；弧形導軌(911)固定安裝在圓筒形分流罩(103)上，弧形滑塊(912)固定安裝在弧形擋板(97)上，弧形滑塊(912)滑動連接在弧形導軌(911)內。
發明內容
針對現有技術所存在的上述缺點，本發明提供了一種可循環處理的廢水設備。
為實現以上目的，本發明通過以下技術方案予以實現：
一種可循環處理的廢水設備，包括廢水處理池，還包括用于收集廢水的調節池；調節池的出水端與第一管道的一端固定連接，第一管道的另一端位于廢水處理池的上方；第一管道上安裝有用于抽水的第一水泵；
所述廢水處理池的上端外側固定連接有溢水管，溢水管的另一端與水箱固定連接；廢水處理池內溢流的水通過溢水管進入水箱內部；
所述水箱上安裝有用于對水箱內的水進行分流的分流組件；
所述水箱上安裝有用于對通過分流組件分流的水進行分別檢測的檢測組件；
所述分流組件上安裝有用于將合格水排放出去的合格水排出組件；
所述分流組件的底部連接有用于將不合格水回流至調節池內的回水組件。
更進一步的，所述分流組件包括驅動電機、分流板、圓筒形分流罩和驅動軸；圓筒形分流罩的頂部與水箱的底部固定連接，且圓筒形分流罩與水箱連通；圓筒形分流罩的后壁上固定安裝有驅動電機，驅動電機的輸出端密封穿過圓筒形分流罩且固定連接有驅動軸，驅動軸位于圓筒形分流罩的內部，驅動軸的周向上等間距固定連接有若干組分流板，分流板的外端與圓筒形分流罩的內壁貼合接觸連接，檢測組件和合格水排出組件均安裝在圓筒形分流罩上，圓筒形分流罩的底部與回水組件連接。
更進一步的，所述圓筒形分流罩的底部固定連接有斜集液管，斜集液管與圓筒形分流罩連通，斜集液管與回水組件連接。
更進一步的，所述回水組件包括第二管道、第二水泵和第三管道；第三管道的一端與斜集液管固定連接，第三管道的另一端與第二水泵固定連接，第二水泵的另一端與第二管道的一端固定連接，第二管道的另一端位于調節池的上方。
更進一步的，所述安裝組件包括安裝板。
更進一步的，所述伸縮檢測組件包括第一氣缸、橫連接板和水質感應器；第一氣缸固定安裝在安裝板上，第一氣缸的輸出端固定連接有橫連接板，橫連接板上固定安裝有水質感應器，水質感應器的檢測端穿過圓筒形分流罩并與圓筒形分流罩密封活動連接。
更進一步的，所述合格水排出組件包括驅動件、排水組件和限位組件；驅動件安裝在圓筒形分流罩上，驅動件與排水組件連接，排水組件通過限位組件與圓筒形分流罩連接。
更進一步的，所述驅動件包括支撐座、第二氣缸、齒板、橫軸、連接塊和齒圈；支撐座固定安裝在圓筒形分流罩上，第二氣缸固定安裝在支撐座上，第二氣缸的輸出端固定連接有齒板，齒板與齒圈嚙合連接，齒圈固定安裝在橫軸上，橫軸轉動安裝在圓筒形分流罩上，橫軸遠離齒板的一端固定連接有連接塊，連接塊與排水組件連接。
更進一步的，所述排水組件包括集水罩和弧形擋板；集水罩固定安裝在圓筒形分流罩的外壁上，圓筒形分流罩上開設有與集水罩連通的斜孔，連接塊與弧形擋板的一端固定連接，弧形擋板位于斜孔的外側，弧形擋板將斜孔封堵，弧形擋板位于集水罩的內部；集水罩底部下端固定連接有第四管道。
更進一步的，所述限位組件包括弧形導軌和弧形滑塊；弧形導軌固定安裝在圓筒形分流罩上，弧形滑塊固定安裝在弧形擋板上，弧形滑塊滑動連接在弧形導軌內。
有益效果
本發明通過調節池收集廢水，通過啟動第一水泵，通過第一管道將廢水輸送至廢水處理池內，廢水處理池內進行污水處理，廢水處理池上端溢流的水通過溢水管進入水箱內部；通過分流組件對水分流，通過檢測組件對分流的水分別檢測，檢測結果傳輸至外部控制器，外部控制器判斷水是否合格，若合格則通過控制合格水排出組件將其排放出去，若不合格則通過控制回水組件將其回流至調節池內；本發明可對廢水處理池內溢流的水進行分流并檢測，同時判斷檢測結果，并根據檢測結果自動將水回流或排放，有利于不合格廢水的循環處理，以及合格水的及時排出，提高了污水處理的效率。
本發明使用時，啟動驅動電機，驅動電機帶動驅動軸轉動，驅動軸帶動分流板轉動，通過若干組分流板將水箱內的水分流至圓筒形分流罩內；對相鄰分流板分流的水進行檢測時，啟動第一氣缸帶動橫連接板上的水質感應器移動至圓筒形分流罩的內部，與相鄰分流板分流的水接觸，進行水質檢測，并將檢測結果發送至外部控制器；檢測完成后，啟動第一氣缸帶動橫連接板上的水質感應器移動與圓筒形分流罩的內壁齊平，避免對后續分流板的轉動產生影響，啟動驅動電機帶動分流板轉動設定角度，使得下一組分流的水移動至水質感應器的一側，從而可實現連續對水箱內分流的水進行檢測；通過水質感應器進行水質檢測后，將檢測結果發送至外部控制器，外部控制器判斷水質是否合格，若合格，則在該分流的水運動至斜孔的一側時，控制第二氣缸開啟，第二氣缸帶動齒板向下移動，齒板帶動齒圈轉動，齒圈帶動連接塊轉動，連接塊帶動弧形擋板向上轉動，弧形擋板與斜孔錯位，使得斜孔開啟，將分流的水通過第四管道排出；若不合格，則在該分流的水運動至排水組件的一側時，第二氣缸不開啟；待該分流的水運動至斜集液管處時，啟動第二水泵，將斜集液管內的水通過第二管道、第三管道回流至調節池內；弧形擋板轉動時，弧形擋板帶動弧形滑塊沿著弧形導軌移動，通過弧形導軌和弧形滑塊對弧形擋板進行轉動限位，保證了弧形擋板的轉動的穩定性。
（發明人：姚堅;姜偉明;趙鵬;趙廣明）
