公布日：2022.05.13
申請日：2022.02.11
分類號：C02F11/06(2006.01)I;C02F11/13(2019.01)I;B01J3/00(2006.01)I
摘要

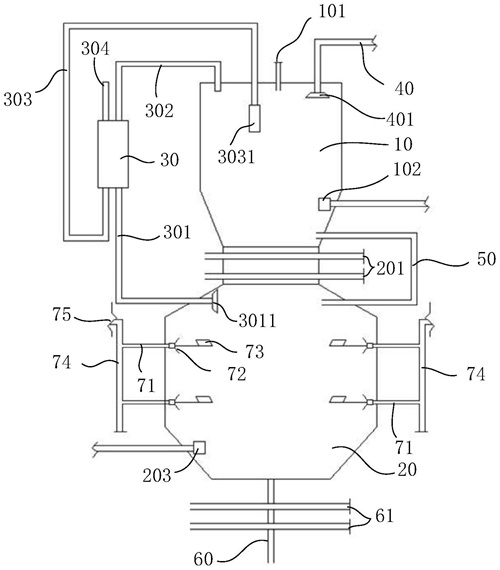

本發明提供一種超臨界水氧化系統，涉及環保技術領域。該系統包括預處理腔體、反應腔體和換熱器；所述預處理腔體與所述反應腔體能夠相互連通或分隔；所述換熱器設有污泥流體入口、污泥流體出口、尾氣入口和尾氣出口，所述尾氣入口與所述反應腔體相連通，所述污泥流體出口和所述尾氣出口均與所述預處理腔體相連通，所述換熱器用于實現污泥流體與尾氣的熱交換。本發明提供的超臨界水氧化系統，降低了預處理腔體所需要的加熱量，減少了預處理腔體的加熱成本，還提高了超臨界水氧化系統的能量利用率，有效地節約了能源。
權利要求書
1.一種超臨界水氧化系統，其特征在于，包括預處理腔體、反應腔體和換熱器；所述預處理腔體與所述反應腔體能夠相互連通或分隔；所述換熱器設有污泥流體入口、污泥流體出口、尾氣入口和尾氣出口，所述尾氣入口與所述反應腔體相連通，所述污泥流體出口和所述尾氣出口均與所述預處理腔體相連通，所述換熱器用于實現污泥流體與尾氣的熱交換。
2.根據權利要求1所述的超臨界水氧化系統，其特征在于，所述尾氣入口連接有第一尾氣管道，所述第一尾氣管道與所述反應腔體相連通；所述尾氣出口連接有第二尾氣管道，所述第二尾氣管道與所述預處理腔體相連通；所述污泥流體出口連接有污泥流體管道，所述污泥流體管道與所述預處理腔體相連通。
3.根據權利要求2所述的超臨界水氧化系統，其特征在于，所述超臨界水氧化系統還包括尾氣排出管道，所述尾氣排出管道與所述預處理腔體相連通。
4.根據權利要求3所述的超臨界水氧化系統，其特征在于，所述第一尾氣管道與所述反應腔體連通的一端設有第一集氣罩，所述尾氣排出管道與所述預處理腔體連通的一端設有第二集氣罩。
5.根據權利要求1所述的超臨界水氧化系統，其特征在于，所述預處理腔體位于所述反應腔體的上方，所述預處理腔體與所述反應腔體之間設有第一控制閥，所述第一控制閥用于控制所述預處理腔體與所述反應腔體連通或分隔。
6.根據權利要求5所述的超臨界水氧化系統，其特征在于，所述第一控制閥為多個，多個所述第一控制閥沿所述預處理腔體的高度方向間隔設置。
7.根據權利要求1所述的超臨界水氧化系統，其特征在于，所述超臨界水氧化系統還包括連通器，所述連通器分別與所述預處理腔體和所述反應腔體相連通。
8.根據權利要求7所述的超臨界水氧化系統，其特征在于，所述預處理腔體內與所述反應腔體內均設有壓力檢測裝置，所述壓力檢測裝置用于檢測所述預處理腔體或所述反應腔體內的氣壓；所述預處理腔體設有壓力釋放裝置，所述壓力檢測裝置與所述壓力釋放裝置通信連接，所述壓力釋放裝置用于在所述壓力檢測裝置檢測到所述預處理腔體和/或所述反應腔體內的氣壓高于預設值的情況下進行泄壓。
9.根據權利要求1所述的超臨界水氧化系統，其特征在于，所述污泥流體管道的出料端設有污泥流體噴嘴，所述污泥流體噴嘴用于對污泥流體進行造粒。
10.根據權利要求1所述的超臨界水氧化系統，其特征在于，所述預處理腔體與所述反應腔體均設置有加熱器和溫度檢測裝置。
發明內容
本發明提供一種超臨界水氧化系統，用以解決現有技術中超臨界水氧化系統消耗能量大、難以降低工作成本的技術問題。
本發明提供一種超臨界水氧化系統，包括預處理腔體、反應腔體和換熱器；
所述預處理腔體與所述反應腔體能夠相互連通或分隔；
所述換熱器設有污泥流體入口、污泥流體出口、尾氣入口和尾氣出口，所述尾氣入口與所述反應腔體相連通，所述污泥流體出口和所述尾氣出口均與所述預處理腔體相連通，所述換熱器用于實現污泥流體與尾氣的熱交換。
根據本發明提供的超臨界水氧化系統，所述尾氣入口連接有第一尾氣管道，所述第一尾氣管道與所述反應腔體相連通；
所述尾氣出口連接有第二尾氣管道，所述第二尾氣管道與所述預處理腔體相連通；
所述污泥流體出口連接有污泥流體管道，所述污泥流體管道與所述預處理腔體相連通。
根據本發明提供的超臨界水氧化系統，所述超臨界水氧化系統還包括尾氣排出管道，所述尾氣排出管道與所述預處理腔體相連通。
根據本發明提供的超臨界水氧化系統，所述第一尾氣管道與所述反應腔體連通的一端設有第一集氣罩，所述尾氣排出管道與所述預處理腔體連通的一端設有第二集氣罩。
根據本發明提供的超臨界水氧化系統，所述預處理腔體位于所述反應腔體的上方，所述預處理腔體與所述反應腔體之間設有第一控制閥，所述第一控制閥用于控制所述預處理腔體與所述反應腔體連通或分隔。
根據本發明提供的超臨界水氧化系統，所述第一控制閥為多個，多個所述第一控制閥沿所述預處理腔體的高度方向間隔設置。
根據本發明提供的超臨界水氧化系統，所述超臨界水氧化系統還包括連通器，所述連通器分別與所述預處理腔體和所述反應腔體相連通。
根據本發明提供的超臨界水氧化系統，所述預處理腔體內與所述反應腔體內均設有壓力檢測裝置，所述壓力檢測裝置用于檢測所述預處理腔體或所述反應腔體內的氣壓；
所述預處理腔體設有壓力釋放裝置，所述壓力檢測裝置與所述壓力釋放裝置通信連接，所述壓力釋放裝置用于在所述壓力檢測裝置檢測到所述預處理腔體和/或所述反應腔體內的氣壓高于預設值的情況下進行泄壓。
根據本發明提供的超臨界水氧化系統，所述污泥流體管道的出料端設有污泥流體噴嘴，所述污泥流體噴嘴用于對污泥流體進行造粒。
根據本發明提供的超臨界水氧化系統，所述預處理腔體與所述反應腔體均設置有加熱器和溫度檢測裝置。
本發明提供的超臨界水氧化系統，通過設置換熱器，并在換熱器設置污泥流體入口、污泥流體出口、尾氣入口和尾氣出口，不僅對污泥流體進行了預加熱處理，降低了預處理腔體所需要的加熱量，減少了預處理腔體的加熱成本，還通過利用尾氣的熱量提高了超臨界水氧化系統的能量利用率，有效地節約了能源。
（發明人：張海新;許世偉;左壯;劉建立;陳慶;劉杰）
