公布日：2023.06.23

申請日：2023.01.30

分類號：C02F9/00(2023.01)I;C02F3/28(2023.01)I;C02F3/02(2023.01)I;C02F1/00(2023.01)I;C02F11/12(2019.01)I;C02F3/10(2023.01)I;C02F1/32(2023.01)I;C02F101/

10(2006.01)N;C02F101/16(2006.01)N

摘要

本發明公開了多介質膜泥共生污水凈化工藝系統及設備。本發明中，包括預脫氮單元、厭氧反應單元、缺氧生物膜單元、好氧多介質膜單元、重力沉淀池、深度處理單元、PLC控制系統、MLSS及DO濃度監測系統、太陽能蓄電站以及其它附屬設施。根據監測數據，系統可智能調控污泥及硝化液回流比例等運行條件，可確保系統始終處于最佳運行狀態，實現無人值守的高效率污水處理，并且該系統運行可一鍵切換，實現三種運行模式，根據出水水質及功能不同，用于不同場景。內置污泥生物炭作為缺氧生物膜單元與好氧多介質生物膜單元中的一種填料，該填料為剩余污泥炭化所得，將其循環再利用回污水處理中，不僅起到以廢治廢的作用，還為剩余污泥資源化提供了一種途徑。

權利要求書

1.多介質膜泥共生污水凈化工藝系統及設備，其特征在于：所述多介質膜泥共生污水凈化設備包括預脫氮單元(1)、厭氧單元(2)、缺氧生物膜單元(3)、好氧多介質膜單元(4)、重力沉淀池(5)、深度處理單元(6)、設備間(7)、格柵間(8)、調節池(9)、污泥濃縮池(10)及光伏蓄電站(101)；該系統中的預脫氮單元(1)包括：污泥回流電磁閥(11)、硝化液回流電磁閥一(12)及MLSS探頭一(13)，用于控制回流污泥及硝化液量以及監測預脫氮單元MLSS濃度；厭氧單元(2)設有MLSS探頭二(21)，用于監測厭氧單元MLSS濃度；缺氧生物膜單元(3)包括：硝化液回流電磁閥二(31)、生物掛膜繩填料(32)、溶氧儀探頭一(33)及污泥生物炭填料墻(34)、監測DO濃度以及強化系統脫氮除磷性能；好氧多介質膜單元(4)包括：MBBR懸浮填料一(41)、硝化液回流泵(42)、溶氧儀探頭二(43)、曝氣裝置(44)、分區擋板(45)、污泥生物炭填料層(46)及MBBR懸浮填料二(47)，用于控制系統DO濃度，增加單元生物質濃度，確保較高的微生物濃度，強化脫氮、除磷及有機物的去除效果；重力沉淀池(5)包括：污泥回流泵(51)和排泥管閥門一(52)，用于排泥及污泥回流；深度處理單元(6)包括：折流擋板(61)、PAC溶液投加口(62)及排泥管閥門二(63)，用于系統深度除磷；PLC設備間(7)包括：紫外消毒器(71)、PLC控制面板(72)、加藥泵(73)、加藥桶(74)、汽提攪拌裝置(75)及曝氣風機(76)，是對系統進行智能運行控制；格柵(81)對來水中的較大懸浮物及顆粒物進行去除；污水由潛污泵(92)泵入預脫氮池，并且管道上設有止回閥(91)，防止污水倒流；污泥濃縮池(10)用于儲存剩余污泥，定期清運處理；光伏蓄電站(101)為系統運行提供部分能源，與外接能源自由切換；當監測污水水溫低于12℃，系統自動開啟管道加熱器(93)，確保進入系統內污水水溫高于12℃，使得系統可持久穩定保持高效的污水處理效率。

2.如權利要求1所述的多介質膜泥共生污水凈化工藝系統及設備，其特征在于：所述多介質膜泥共生污水凈化工藝系統設置有三種模式切換運行，一級處理模式、二級處理模式及三級處理模式；一級處理模式是節能處理模式，適用于污水處理后回灌農田，出水水質達《農田灌溉水質標準》(GB5084-2021)標準。

3.如權利要求2所述的多介質膜泥共生污水凈化工藝系統及設備，其特征在于：所述二級處理模式下，適用于大多數農村地區生活污水處理，排水水質穩定達多省農村生活污水排放地標一級A標準。

4.如權利要求1所述的多介質膜泥共生污水凈化工藝系統及設備，其特征在于：所述三級處理模式下，可實現污水最大程度上的脫氮除磷及污染物的降解，出水優于《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A標準；該系統前端配置預處理單元，預處理包括格柵和調節池，起到均衡水質水量及過濾較大懸浮物的作用。

5.如權利要求1所述的多介質膜泥共生污水凈化工藝系統及設備，其特征在于：所述一級處理模式：污泥回流泵(51)及曝氣裝置(44)間斷式開啟，好氧多介質膜單元池氣水≥3:1即可，硝化液回流泵處于關閉狀態，僅回流部分污泥，深度除磷系統處于關閉狀態，不投加PAC溶液，紫外消毒器長開；一級處理模式僅少部分配套電氣設備運轉，能耗極低。

6.如權利要求1所述的多介質膜泥共生污水凈化工藝系統及設備，其特征在于：所述二級處理模式操作時；污泥回流泵(51)和硝化液回流泵(42)處于間斷式開啟模式，污水首先由潛污泵92泵入預脫氮池1，污泥回流泵及污泥管電磁閥(11)間斷式開啟，精準控制污泥回流比例及回流時間，污泥回流泵開啟時長由進水污染物濃度及現場實際運行情況確定，硝化液回流電磁閥一(12)處于長關狀態，污泥回流量20％-50％，污水與回流污泥混合，回流的部分污泥可提供碳源，為后續反硝化反應提供電子，提高系統脫氮性能，并且回流部分污泥可保證池1、池2及池3的污泥濃度不低于5000mg/L，系統中的生物量得到有效保證，提高了系統的抗沖擊負荷能力；池1出水自流進入?yún)捬醴磻?yīng)單元(2)，預脫氮單元(1)中的微生物去除了回流污泥中的溶解氧，保證了厭氧反應單元(2)中的優良厭氧環境，厭氧聚磷菌厭氧釋磷過程不受影響，不影響生物除磷效果。

7.如權利要求1所述的多介質膜泥共生污水凈化工藝系統及設備，其特征在于：所述三級處理模式下，污水日處理量達二級處理模式下的70％-100％；三級處理模式(高效處理)：污水首先由潛污泵(92)泵入預脫氮池(1)，污泥回流泵(51)和硝化液回流泵(42)處于常開狀態，并且污泥回流電磁閥11和硝化液回流電磁閥一(12)同時開啟，控制污泥回流量50％左右，硝化液回流量15％-45％，微曝氣裝置(14)處于間斷開啟狀態，污水與回流污泥及硝化液混合，微曝氣系統及回流部分硝化液提高污水溶解氧濃度，回流污泥提供部分碳源，實現前置預脫氮，將污水中的氮脫除一部分，降低后續脫氮壓力，該模式下預脫氮池MLSS濃度應不低于6000mg/L。

發明內容

本發明的目的在于：為了解決上述提出的問題，提供多介質膜泥共生污水凈化工藝系統及設備。

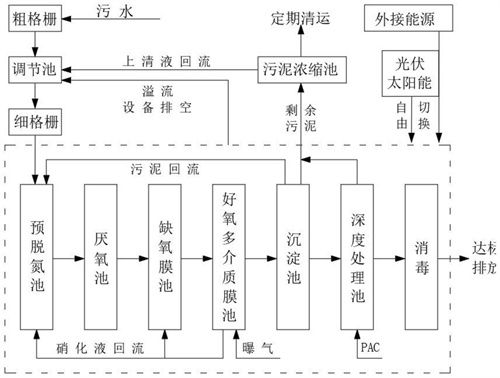

本發明采用的技術方案如下：多介質膜泥共生污水凈化工藝系統及設備，多介質膜泥共生污水凈化設備包括預脫氮單元、厭氧單元、缺氧生物膜單元、好氧多介質膜單元、重力沉淀池、深度處理單元、設備間、格柵間、調節池、污泥濃縮池及光伏蓄電站。該系統中的預脫氮單元包括：污泥回流電磁閥、硝化液回流電磁閥一及MLSS探頭一，用于控制回流污泥及硝化液量以及監測預脫氮單元MLSS濃度。厭氧單元設有MLSS探頭二，用于監測厭氧單元MLSS濃度。缺氧生物膜單元包括：硝化液回流電磁閥二、生物掛膜繩填料、污泥生物炭填料強及溶氧儀探頭一，用于控制硝化液回流量、監測DO濃度以及強化系統脫氮性能。好氧多介質膜單元包括：硝化液回流泵、溶氧儀探頭二、曝氣裝置、MBBR懸浮填料一、分區擋板、污泥生物炭填料層及MBBR懸浮填料二，用于控制系統DO濃度，增加單元生物質濃度，確保較高的微生物濃度，強化脫氮除磷效果及有機物的去除效果等。重力沉淀池包括：污泥回流泵和排泥管閥門一，主要用于排泥及污泥回流。深度處理單元包括：折流擋板、PAC溶液投加口及排泥管閥門二，主要用于系統深度除磷。PLC設備間包括：紫外消毒器、PLC控制面板、加藥泵、加藥桶、汽提攪拌裝置及曝氣風機，主要是對系統進行智能運行控制。格柵主要對來水中的較大懸浮物及顆粒物進行去除。污水由潛污泵泵入預脫氮池，并且管道上設有止回閥，防止污水倒流。污泥濃縮池用于儲存剩余污泥，定期清運處理。光伏蓄電站為系統運行提供部分能源，與外接能源自由切換。當監測污水水溫低于12℃，系統自動開啟管道加熱器，確保進入系統內污水水溫高于12℃，使得系統可持久穩定保持高效的污水處理效率

在一優選的實施方式中，所述多介質膜泥共生污水凈化工藝系統設置有三種模式切換運行，一級處理模式、二級處理模式及三級處理模式。一級處理模式是節能處理模式，適用于污水處理后回灌農田，出水水質達《農田灌溉水質標準》(GB5084-2021)標準。

在一優選的實施方式中，所述二級處理模式下，適用于大多數農村地區生活污水處理，排水水質穩定達多省農村生活污水排放地標一級A標準。

在一優選的實施方式中，所述三級處理模式下，可實現污水最大程度上的脫氮除磷及污染物的降解，出水水質優于《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A標準。該技術前端配置預處理單元，預處理主要包括格柵和調節池，起到均衡水質水量及過濾較大懸浮物的作用。

在一優選的實施方式中，所述一級處理模式：污泥回流泵及曝氣裝置間斷式開啟，好氧多介質膜單元池氣水≥3:1即可，硝化液回流泵處于關閉狀態，僅回流部分污泥，深度除磷系統處于關閉狀態，不投加PAC溶液，紫外消毒器長開。一級處理模式僅少部分配套電氣設備運轉，能耗極低。

在一優選的實施方式中，所述二級處理模式操作時。污泥回流泵和硝化液回流泵處于間斷式開啟模式，污水首先由潛污泵92泵入預脫氮池1，污泥回流泵及污泥管電磁閥間斷式開啟，精準控制污泥回流比例及回流時間，污泥回流泵開啟時長由進水污染物濃度及現場實際運行情況確定，硝化液回流電磁閥一處于長關狀態，污泥回流量20％-50％，污水與回流污泥混合，回流的部分污泥可提供碳源，為后續反硝化反應提供電子，提高系統脫氮性能，并且回流部分污泥可保證池1、池2及池3的污泥濃度不低于5000mg/L，系統中的生物量得到有效保證，提高了系統的抗沖擊負荷能力。池1出水自流進入?yún)捬醴磻?yīng)單元，預脫氮單元中的微生物去除了回流污泥中的溶解氧，保證了厭氧反應單元中的優良厭氧環境，厭氧聚磷菌厭氧釋磷過程不受影響，不影響生物除磷效果。

在一優選的實施方式中，所述三級處理模式下，污水日處理量達二級處理模式下的70％-100％。三級處理模式：污水首先由潛污泵泵入預脫氮池，污泥回流泵和硝化液回流泵處于常開狀態，并且污泥回流電磁閥11和硝化液回流電磁閥一同時開啟，控制污泥回流量50％左右，硝化液回流量15％-45％，微曝氣裝置處于間斷開啟狀態，污水與回流污泥及硝化液混合，微曝氣系統及回流部分硝化液提高污水溶解氧濃度，回流污泥提供部分碳源，實現前置預脫氮，將污水中的氮脫除一部分，降低后續脫氮壓力，該模式下預脫氮池MLSS濃度應不低于6000mg/L。

綜上所述，由于采用了上述技術方案，本發明的有益效果是：

1、本發明中，采用多介質生物膜與活性污泥共生技術，并設置功能清晰的前置預脫氮單元和后置深度處理單元，采用多種介質載體填料及污泥生物炭填料，供微生物附著生長，系統內生物質濃度高，有效應對村鎮生活污水水質水量變化大的難題，抗沖擊負荷能力更強，處理效率更高，實現高效脫氮除磷。

2、本發明中，通過PLC智能控制系統，對運行條件及參數進行調控，一鍵切換實現三種智慧化運行模式。一級節能處理模式，排水用于農作物灌溉；二級常規處理模式，適用于大多數農村地區生活污水直排處理；三級高效處理模式，排水水質優于《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A標準，適用于排水標準要求較高的地區。

3、本發明中，通過對預脫氮池及厭氧池MLSS濃度監測，缺氧膜池及好氧多介質膜池DO濃度監測，智能調控：污泥及硝化液回流比例、曝氣強度及深度除磷等運行條件，可確保始終系統處于最佳運行狀態，實現無人值守的高效率污水處理。

4、本發明中，缺氧生物膜單元與好氧多介質生物膜單元使用內置污泥生物炭作為填料，該填料為剩余污泥炭化所得，將其循環再利用回污水處理中，不僅起到了以廢治廢的作用，還為剩余污泥資源化提供了一種途徑。該填料不僅對磷的吸附性好，且可為反硝化脫氮提供部分電子，強化系統脫氮性能的同時提升磷的去除效率。

5、本發明中，配備光伏太陽能蓄電站，采用了太陽能清潔能源，系統供能由外接能源與太陽能共同供給，系統內部分設施運轉實現能源自給，盡可能減少外接能源消耗，運行維護費用更低。

6、本發明中，進水管道設有加熱裝置，冬季水溫低于設定溫度時，可智能開啟加熱裝置，確保進入系統的污水水溫達到設定值以上，使得系統內微生物活性不受冬季低溫的抑制影響，可實現冬季低水溫下的高效穩定運行。

（發明人：汪軍;陳建;馬潔晨;楊明;周強;王立余;奚姍姍;龔明杰;陳斌）
