公布日：2023.06.23
申請日：2023.03.28
分類號：C02F3/34(2023.01)I;C02F3/32(2023.01)I
摘要
本發明公開了一種間歇式污水處理生態濾床，屬于污水處理技術領域，包括床體，所述床體一端設置有中水池，中水池遠離床體一端下側設置有中水外排管，床體內部下端設置有核心填料，中水池內部與核心填料對應的位置設置有中水集水管，床體內部兩側設置有長板，本發明通過設置初濾組件，將濾板下端插入初濾箱的卡槽中，之后將頂板通過固定螺栓與初濾箱連接，達到對濾板進行固定的效果，之后將污水注入初濾箱中，濾板對污水進行過濾后污水通過污水布水管進入床體中，污水中的雜質殘留在初濾箱中，通過設置初濾組件可對污水進行初步過濾，避免污水中的雜質進入床體中，裝置長時間使用核心填料易發生堵塞。
權利要求書

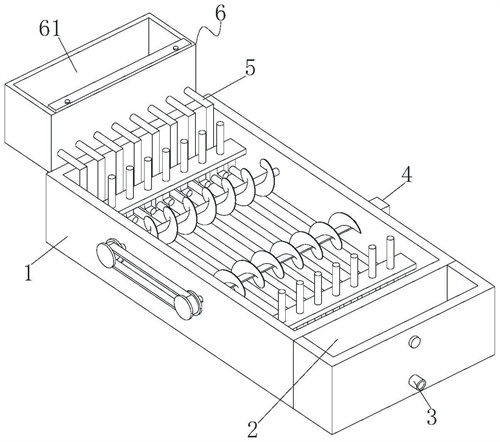

1.一種間歇式污水處理生態濾床，包括床體，其特征在于：所述床體一端設置有中水池，中水池遠離床體一端下側設置有中水外排管，床體內部下端設置有核心填料，中水池內部與核心填料對應的位置設置有中水集水管，床體內部兩側設置有長板，兩個長板上端設置有垂直通風管，兩個長板之間下側設置有若干污水布水管，床體遠離中水池一端設置有初濾組件。
2.根據權利要求1所述的一種間歇式污水處理生態濾床，其特征在于：所述初濾組件包括初濾箱、支撐架、濾板、頂板、固定螺栓和卡槽，其中，污水布水管一端設置有初濾箱，初濾箱與床體之間通過支撐架連接，初濾箱內部靠近床體一端設置有濾板，初濾箱內部下端設置有與濾板對應的卡槽，濾板上端設置有頂板，頂板與初濾箱之間通過固定螺栓連接。
3.根據權利要求2所述的一種間歇式污水處理生態濾床，其特征在于：所述初濾組件還包括排污管、斜座一和斜座二，其中，初濾箱遠離床體一端下側設置有排污管，床體內部下端設置有斜座一，斜座一上端兩側設置有斜座二。
4.根據權利要求3所述的一種間歇式污水處理生態濾床，其特征在于：所述初濾箱上端設置有與固定螺栓對應的螺紋孔，斜座二與斜座一為焊接一體式結構。
5.根據權利要求3所述的一種間歇式污水處理生態濾床，其特征在于：所述濾板安裝時濾板一端與斜座一一端相切。
6.根據權利要求1所述的一種間歇式污水處理生態濾床，其特征在于：所述床體后端一側設置有電機，電機輸出端設置有轉桿一，轉桿一另一端設置有皮帶輪一，轉桿一一側設置有轉桿二，轉桿二一端設置有皮帶輪二，皮帶輪二與皮帶輪一之間設置有連接皮帶，轉桿一和轉桿二上均設置有螺旋葉。
7.根據權利要求6所述的一種間歇式污水處理生態濾床，其特征在于：所述轉桿一與床體之間以及轉桿二與床體之間均設置有軸承轉動座。
8.根據權利要求6所述的一種間歇式污水處理生態濾床，其特征在于：所述轉桿一和轉桿二上的螺旋葉與污水布水管之間均相互錯開。
發明內容
為解決上述背景技術中提出的問題，本發明提供了一種間歇式污水處理生態濾床，具有初濾功能，可對污水進行初步過濾處理的特點。
為實現上述目的，本發明提供如下技術方案：一種間歇式污水處理生態濾床，包括床體，所述床體一端設置有中水池，中水池遠離床體一端下側設置有中水外排管，床體內部下端設置有核心填料，中水池內部與核心填料對應的位置設置有中水集水管，床體內部兩側設置有長板，兩個長板上端設置有垂直通風管，兩個長板之間下側設置有若干污水布水管，床體遠離中水池一端設置有初濾組件。
優選的，所述初濾組件包括初濾箱、支撐架、濾板、頂板、固定螺栓和卡槽，其中，污水布水管一端設置有初濾箱，初濾箱與床體之間通過支撐架連接，初濾箱內部靠近床體一端設置有濾板，初濾箱內部下端設置有與濾板對應的卡槽，濾板上端設置有頂板，頂板與初濾箱之間通過固定螺栓連接。
優選的，所述初濾組件還包括排污管、斜座一和斜座二，其中，初濾箱遠離床體一端下側設置有排污管，床體內部下端設置有斜座一，斜座一上端兩側設置有斜座二。
優選的，所述初濾箱上端設置有與固定螺栓對應的螺紋孔，斜座二與斜座一為焊接一體式結構。
優選的，所述濾板安裝時濾板一端與斜座一一端相切。
優選的，所述床體后端一側設置有電機，電機輸出端設置有轉桿一，轉桿一另一端設置有皮帶輪一，轉桿一一側設置有轉桿二，轉桿二一端設置有皮帶輪二，皮帶輪二與皮帶輪一之間設置有連接皮帶，轉桿一和轉桿二上均設置有螺旋葉。
優選的，所述轉桿一與床體之間以及轉桿二與床體之間均設置有軸承轉動座。
優選的，所述轉桿一和轉桿二上的螺旋葉與污水布水管之間均相互錯開。
與現有技術相比，本發明的有益效果是：
1、本發明通過設置初濾組件，將濾板下端插入初濾箱的卡槽中，之后將頂板通過固定螺栓與初濾箱連接，達到對濾板進行固定的效果，之后將污水注入初濾箱中，濾板對污水進行過濾后污水通過污水布水管進入床體中，污水中的雜質殘留在初濾箱中，通過設置初濾組件可對污水進行初步過濾，避免污水中的雜質進入床體中，裝置長時間使用核心填料易發生堵塞。
2、本發明通過設置轉桿一和轉桿二，污水在床體中進行處理時開啟電機帶動轉桿一轉動，轉桿一轉動帶動皮帶輪一轉動，皮帶輪一轉動通過連接皮帶帶動皮帶輪二轉動，從而帶動轉桿二轉動，轉桿一和轉桿二轉動帶動螺旋葉對床體中的污水進行攪拌，提高污水與核心填料上的微生物和植物根系接觸質量。
3、本發明通過設置排污管，初濾箱對污水處理后污水中的雜質殘留在初濾箱中，當裝置不使用需要對初濾箱中的雜質進行清理時打開排污管，向初濾箱中注水，水經過斜座一和斜座二的引流可將雜質帶出初濾箱，通過設置斜座一和斜座二方便將初濾箱中的雜質排出初濾箱。
（發明人：胡純政;劉輝;路越;王端鑫;姜海燕;陳國;張盟恩;徐以秋）
