公布日：2023.03.07
申請日：2022.11.30
分類號：C02F9/00(2023.01)I;C02F103/18(2023.01)N;C02F101/20(2023.01)N;C02F1/00(2023.01)N;C02F1/66(2006.01)N;C02F1/52(2006.01)N
摘要
本發明涉及一種去除脫硫廢水中總汞的方法及系統，包括：依次相連的脫硫廢水預沉池、泵、中和槽、沉降槽和絮凝槽和澄清器；中和槽上安裝有第一OPR表計，沉降槽上安裝有pH表計，絮凝槽上安裝有第二OPR表計；脫硫廢水預沉池與氧化劑加藥系統相連，中和槽與pH調節系統相連；沉降槽與除汞劑加藥系統相連。本發明的有益效果是：發明通過測量脫硫廢水的ORP用以控制氧化劑及除汞劑的加藥量，可以有效降低除汞劑的失效量，提高三聯箱工藝中脫硫廢水的總汞去除率及去除效果的穩定性，可以極大的節省因?yàn)榭刂浦笜?biāo)不明確而多加的藥劑，降低運行成本。
權利要求書
1.一種去除脫硫廢水中總汞的系統，其特征在于，包括：依次相連的脫硫廢水預沉池、泵、中和槽、沉降槽和絮凝槽和澄清器；其中，所述中和槽上安裝有第一OPR表計，所述沉降槽上安裝有pH表計，所述絮凝槽上安裝有第二OPR表計；所述脫硫廢水預沉池與氧化劑加藥系統相連，所述中和槽與pH調節系統相連；所述沉降槽與除汞劑加藥系統相連；所述第一OPR表計與所述氧化劑加藥系統之間通信連接，所述第二OPR表計與所述除汞劑加藥系統之間通信連接，所述pH表計與所述pH調節系統之間通信連接。
2.一種去除脫硫廢水中總汞的方法，其特征在于，由權利要求1所述的一種去除脫硫廢水中總汞的系統執行，包括：步驟1、脫硫廢水通入脫硫廢水預沉池，在脫硫廢水預沉池中加入氧化劑，通過中和槽的第一OPR表計控制氧化劑的加藥量；步驟2、在中和槽中加入堿，通過沉降槽的pH表計控制堿的加藥量；步驟3、在沉降槽中加入除汞劑，通過絮凝槽的第二ORP表計控制除汞劑的加藥量；步驟4、在絮凝槽中加入混凝劑并在絮凝槽后管道加入助凝劑，脫硫廢水最后進入澄清器。
3.根據權利要求2所述的去除脫硫廢水中總汞的方法，其特征在于，步驟1中，所述氧化劑為次氯酸鈉。
4.根據權利要求2所述的去除脫硫廢水中總汞的方法，其特征在于，步驟1中，脫硫廢水預沉池內的氧化劑質量濃度在20-100ppm內。
5.根據權利要求2所述的去除脫硫廢水中總汞的方法，其特征在于，步驟2中，堿包括NaOH和Ca(OH)2，pH調節范圍為9-10。
6.根據權利要求2所述的去除脫硫廢水中總汞的方法，其特征在于，步驟3中，所述除汞劑為硫化鈉或有機硫。
7.根據權利要求2所述的去除脫硫廢水中總汞的方法，其特征在于，步驟3中，沉降槽內的除汞劑質量濃度在30-150ppm范圍內。
8.根據權利要求2所述的去除脫硫廢水中總汞的方法，其特征在于，步驟1中，第一OPR表計的控制指標在-100mV至200mV范圍內。
9.根據權利要求6所述的去除脫硫廢水中總汞的方法，其特征在于，步驟3中，第二ORP表計的控制指標在-150mV至-50mV范圍內。
10.根據權利要求6所述的去除脫硫廢水中總汞的方法，其特征在于，步驟3中，第二ORP表計的數值比第一OPR表計的數值低50mV以下。
發明內容
本發明的目的是克服現有技術中的不足，提供了一種去除脫硫廢水中總汞的方法及系統。

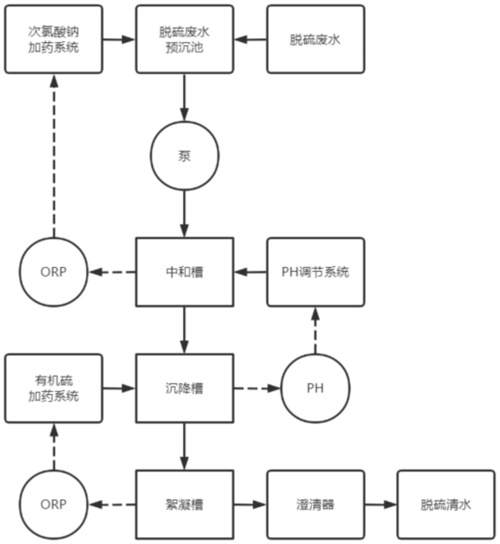

第一方面，提供了一種去除脫硫廢水中總汞的系統，包括：依次相連的脫硫廢水預沉池、泵、中和槽、沉降槽和絮凝槽和澄清器；
其中，所述中和槽上安裝有第一OPR表計，所述沉降槽上安裝有pH表計，所述絮凝槽上安裝有第二OPR表計；所述脫硫廢水預沉池與氧化劑加藥系統相連，所述中和槽與pH調節系統相連；所述沉降槽與除汞劑加藥系統相連；所述第一OPR表計與所述氧化劑加藥系統之間通信連接，所述第二OPR表計與所述除汞劑加藥系統之間通信連接，所述pH表計與所述pH調節系統之間通信連接。
第二方面，提供了一種去除脫硫廢水中總汞的方法，由第一方面所述的一種去除脫硫廢水中總汞的系統執行，包括：
步驟1、脫硫廢水通入脫硫廢水預沉池，在脫硫廢水預沉池中加入氧化劑，通過中和槽的第一OPR表計控制氧化劑的加藥量；
步驟2、在中和槽中加入堿，通過沉降槽的pH表計控制堿的加藥量；
步驟3、在沉降槽中加入除汞劑，通過絮凝槽的第二ORP表計控制除汞劑的加藥量；
步驟4、在絮凝槽中加入混凝劑并在絮凝槽后管道加入助凝劑，脫硫廢水最后進入澄清器。
作為優選，步驟1中，所述氧化劑為次氯酸鈉。
作為優選，步驟1中，脫硫廢水預沉池內的氧化劑質量濃度在20-100ppm內。
作為優選，步驟2中，堿包括NaOH和Ca(OH)2，pH調節范圍為9-10。
作為優選，步驟3中，所述除汞劑為硫化鈉或有機硫。
作為優選，步驟3中，沉降槽內的除汞劑質量濃度在30-150ppm范圍內。
作為優選，步驟1中，第一OPR表計的控制指標在-100mV至200mV范圍內。
作為優選，步驟3中，第二ORP表計的控制指標在-150mV至-50mV范圍內。
作為優選，步驟3中，第二ORP表計的數值比第一OPR表計的數值低50mV以下。
本發明的有益效果是：
(1)本發明通過測量脫硫廢水的ORP(氧化還原電位)用以控制氧化劑及除汞劑的加藥量，可以有效降低除汞劑的失效量，提高三聯箱工藝中脫硫廢水的總汞去除率及去除效果的穩定性，可以極大的節省因?yàn)榭刂浦笜?biāo)不明確而多加的藥劑，降低運行成本。
(2)本發明所應用的監測系統能夠在原有三聯箱工藝的基礎上進行改進，進而能夠和其他水質監測系統聯合使用。
(3)本發明的監測簡單便捷，只需對加裝ORP表計，并設置相關的邏輯及控制，依據ORP表計數值對氧化劑及除汞劑的加藥量進行控制。
（發明人：魯衛哲;馮向東;張賀;徐浩然;余一凡;婁寶輝;張馳）
