公布日：2023.03.07
申請日：2022.12.06
分類號：C02F9/00(2023.01)I;C02F5/02(2023.01)N;C02F1/44(2023.01)N;C02F1/04(2006.01)N;C02F103/10(2023.01)N
摘要
本發明涉及一種高礦化度礦井廢水的零排放處理裝置及處理工藝，包括依次連接的礦井廢水原水池，加藥軟化沉淀池，CTUF超濾系統，高壓反滲透系統，超高壓反滲透系統，蒸發系統；加藥軟化沉淀池連接污泥處理系統；高反滲透系統、超高壓反滲透系統，蒸發系統分別通過管道連接到回用水池；CTUF超濾系統的截留液通過回流管道連接加藥軟化沉淀池，蒸發系統的蒸發液通過另一管道回流到CTUF超濾系統，CTUF超濾系統的清洗水通過管道回流到礦井廢水原水池。本發明工藝路線短、軟化加藥不添加PAM、PAC，5nm過濾精度超濾膜只需進行一次軟化過濾，同時可以用90℃高溫蒸發液清洗超濾系統，整個工藝設備少、投資低，操作運行簡單。
權利要求書
1.一種高礦化度礦井廢水的零排放處理裝置，其特征在于，包括依次連接的礦井廢水原水池，加藥軟化沉淀池，CTUF超濾系統，高壓反滲透系統，超高壓反滲透系統，蒸發系統；CTUF超濾系統的透過液接進高壓反滲透系統，高壓反滲透系統的截留液接進超高壓反滲透系統，超高壓反滲透系統的截留液接進蒸發系統，所述加藥軟化沉淀池連接污泥處理系統；所述高反滲透系統的滲過液、超高壓反滲透系統的滲過液，蒸發系統的蒸發液分別通過管道連接到回用水池；所述CTUF超濾系統的截留液通過回流管道連接加藥軟化沉淀池，所述蒸發系統的蒸發液通過另一管道回流到CTUF超濾系統，所述CTUF超濾系統的清洗水通過管道回流到礦井廢水原水池。
2.一種利用權利要求1所述的高礦化度礦井廢水的零排放處理裝置處理礦井廢水工藝，其特征在于：包括以下工藝步驟，步驟一，高礦化度礦井廢水首先從原水池進入加藥軟化沉淀池中加藥劑進行軟化反應，將廢水中溶解態的鈣、鎂轉化為不溶性懸浮物，再經沉淀去除掉大部分懸浮物，底層沉淀下來的污泥進入污泥處理系統進行處理；步驟二，加藥軟化沉淀池沉淀后的上清液進入CTUF超濾系統，將上清液中不易沉淀、未沉淀的細小懸浮物截留，CTUF超濾系統截留液返回步驟一加藥軟化沉淀池進行沉淀排泥，CTUF超濾系統透過液進入后端高壓反滲透；步驟三，CTUF超濾系統透過液進入高壓反滲透，高壓反滲透采用90barSTRO膜，高壓反滲透透過液進入回用水池作為廠區回用水、截留液進入后端超高壓反滲透系統；步驟四，高壓反滲透系統截留液進入超高壓反滲透，超高壓反滲透采用120barSTRO膜，超高壓反滲透透過液進入回用水池作為廠區回用水、截留液進入后端蒸發系統；步驟五，蒸發系統內置蒸發結晶器，通過加熱的方式將超高壓反滲透系統截留液轉化為蒸發液，截留液中的溶解性的物質析出，形成硫酸鈉晶體、氯化鈉以及雜鹽固體顆粒晶體；步驟六，蒸發液一部分作為步驟二中的CTUF超濾系統消毒清洗液，CTUF超濾系統化學清洗產生的清洗水回流到礦井廢水原水池，另一部分進入回用水池作為廠區回用水。
3.根據權利要求2所述的一種利用高礦化度礦井廢水的零排放處理裝置處理礦井廢水工藝，其特征在于：所述CTUF超濾系統的過濾精度為5nm。
4.根據權利要求3所述的一種利用高礦化度礦井廢水的零排放處理裝置處理礦井廢水工藝，其特征在于：所述步驟一中添加的藥劑為碳酸鈉、氫氧化鈉。
5.根據權利要求4所述的一種利用高礦化度礦井廢水的零排放處理裝置處理礦井廢水工藝，其特征在于：所述步驟一中添加的藥劑濃度為500-2000ppm。
6.根據權利要求3所述的一種利用高礦化度礦井廢水的零排放處理裝置處理礦井廢水工藝，其特征在于：所述步驟六中回流到CTUF超濾系統的蒸發液溫度為70-90℃。
發明內容
本發明為了解決現有技術中存在的問題，提供了一種高礦化度礦井廢水的零排放處理工藝，實現了工業廢水零排放，工藝路線短，設備少，操作運行簡單。

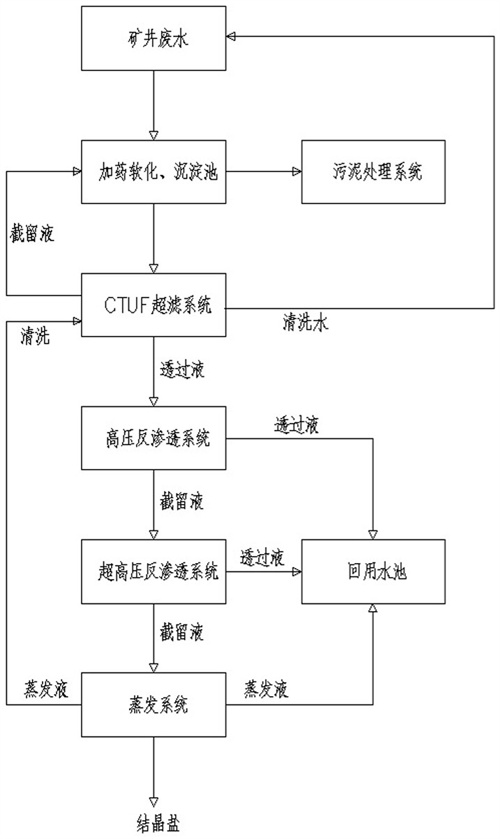

本發明提供了一種高礦化度礦井廢水的零排放處理裝置，包括依次連接的礦井廢水原水池，加藥軟化沉淀池，CTUF超濾系統，高壓反滲透系統，超高壓反滲透系統，蒸發系統；CTUF超濾系統的透過液接進高壓反滲透系統，高壓反滲透系統的截留液接進超高壓反滲透系統，超高壓反滲透系統的截留液接進蒸發系統，所述加藥軟化沉淀池連接污泥處理系統；所述高反滲透系統的滲過液、超高壓反滲透系統的滲過液，蒸發系統的蒸發液分別通過管道連接到回用水池；所述CTUF超濾系統的截留液通過回流管道連接加藥軟化沉淀池，所述蒸發系統的蒸發液通過另一管道回流到CTUF超濾系統，所述CTUF超濾系統的清洗水通過管道回流到礦井廢水原水池。
本發明還提供了一種利用上述的高礦化度礦井廢水的零排放處理裝置處理礦井廢水工藝，包括以下工藝步驟，步驟一，高礦化度礦井廢水首先從原水池進入加藥軟化沉淀池中加藥劑進行軟化反應，將廢水中溶解態的鈣、鎂轉化為不溶性懸浮物，再經沉淀去除掉大部分懸浮物，底部沉淀下來的污泥進入污泥處理系統進行處理；步驟二，加藥軟化沉淀池的上清液進入5nm過濾精度CTUF超濾系統，將上清液中不易沉淀、未沉淀的細小懸浮物截留，CTUF超濾系統截留液返回步驟一加藥軟化沉淀池進行沉淀排泥，CTUF超濾系統透過液進入后端高壓反滲透；步驟三，CTUF超濾系統透過液進入高壓反滲透，高壓反滲透采用90barSTRO膜，高壓反滲透透過液進入回用水池作為廠區回用水、截留液進入后端超高壓反滲透系統；步驟四，高壓反滲透系統截留液進入超高壓反滲透，超高壓反滲透采用120barSTRO膜，超高壓反滲透透過液進入回用水池作為廠區回用水、截留液進入后端蒸發系統；步驟五，蒸發系統內置蒸發結晶器，通過加熱的方式將超高壓反滲透系統截留液轉化為蒸發液，蒸發液一部分作為步驟二中的CTUF超濾系統化學清洗液，CTUF超濾系統化學清洗產生的清洗水回流到礦井廢水原水池，另一部分進入回用水池作為廠區回用水，截留液中的溶解性的物質析出，形成硫酸鈉晶體、氯化鈉以及雜鹽固體顆粒晶體。
進一步地，所述步驟一中添加的藥劑為碳酸鈉、氫氧化鈉。
進一步地，所述步驟一中添加的藥劑濃度為500-2000ppm。
礦井水水質的特點如下：高鹽分，總含鹽量在3000-5000mg/L左右，主要為NaCl和Na2SO4，且大部分為Na2SO4；高硬度：總硬度在1000mg/L左右，主要為Ca2+、Mg2+；少量有機物：COD一般低于50mg/L；一定量的SS：不同礦差異較大，幾十到幾千PPM不等。通過添加藥劑碳酸鈉、氫氧化鈉，與礦井水質中的主要存在的Ca2+、Mg2+進行反應，生成沉淀物，經沉淀后去除。
進一步地，所述步驟六中回流到CTUF超濾系統的蒸發液溫度為70-90℃。
與現有技術相比，本發明的有益效果為：（1）本發明的處理裝置包括依次連接的礦井廢水原水池，軟化池，沉淀池，CTUF超濾系統，高壓反滲透系統，超高壓反滲透系統，蒸發系統；加藥軟化沉淀池連接污泥處理系統；高反滲透系統、超高壓反滲透系統、蒸發系統產生的透過液進入回用水池回用，CTUF超濾系統的截留液回到軟化池沉淀池，蒸發系統通過另一管道將蒸發液回流到CTUF超濾系統對超濾系統進行高溫消毒以及清洗，清洗水通過管道回流到礦井廢水原水池；整個裝置需要采用的設備少，處理工藝路線短、操作運行簡單，并且能夠?qū)崿F(xiàn)近零排放，處理得到的污泥以及結晶鹽均可進行重復利用；（2）軟化加藥添加的是碳酸鈉和氫氧化鈉即可，不添加藥劑PAM（聚丙烯酰胺）、PAC（聚合氯化鋁），有利于后段反滲透膜運行；（3）CTUF超濾系統采用5nm過濾精度超濾膜，只進行一次軟化過濾，即可將上清液中不易沉淀、未沉淀的細小懸浮物截留，工藝簡單、投資低；同時，CTUF超濾系統的超濾膜是采用有機陶瓷制備而成的膜片，具有耐污染，高溫性能，能夠進行高溫消毒處理，蒸發系統產生的蒸發液回流到CTUF超濾系統，對超濾膜進行消毒和沖洗，加快恢復超濾膜的通量，利用90℃高溫蒸發液清洗超濾系統，相比常溫清洗更徹底、系統恢復性更好。
（4）經過CTUF超濾系統過濾的透過液，再經過一次高壓反滲透和一次超高壓反滲透進行進一步濃縮，濃縮液進入蒸發系統的蒸發結晶器中進行加熱蒸發，分別析出硫酸鈉晶體、氯化鈉晶體，最后得到雜鹽，其中，硫酸鈉晶體含量≥97%wt，含水率≤1%；氯化鈉晶體含量≥92%wt，含水量≤6%，雜鹽含水量≤10%。
（發明人：方麗娜;沈斌;王立江;張園園）
