公布日：2023.06.23
申請日：2023.03.10
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F3/12(2023.01)N
摘要
本發明公開一種農村聚集地區域污水處理系統及處理方法，該系統包括回用池、折流式SBR反應池和出水槽；回用池分隔為攔污區和攪拌區，攪拌區設置手動攪拌器和鼓風機，攪拌區開設有溢流口，溢流口與折流式SBR反應池連通；折流式SBR反應池在全流道內設置懸掛填料，頂部設置排泥管，排泥管通向礫石過濾池，礫石過濾池中設置活動的紗網提籃，紗網提籃底部設置礫石過濾層，礫石過濾層中埋設排水盲管，排水盲管連通到出水槽內；出水槽內設置排水管。本發明結合農村現狀污水回用情況，將污水回用與處理結合，最大化減少污水處理量，結合農村生活排放規律，將接觸氧化、SBR工藝相結合，不需設置回流污泥設施、二沉設施等，依舊能保障出水水質。
權利要求書

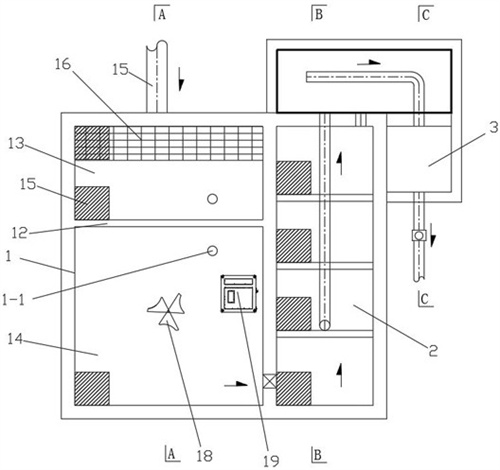

1.一種農村聚集地區域污水處理系統，其特征在于，包括回用池、折流式SBR反應池和出水槽；所述回用池采用蓋板封蓋，所述回用池蓋板上連接一隔板，所述隔板將所述回用池分隔為攔污區和攪拌區，攔污區和攪拌區底部連通，所述攔污區中設置進污管，所述進污管管口處設置攔截格柵，所述攔截格柵連接在所述蓋板和回用池內壁上，所述攔污區頂部設置有清掏孔，所述清掏孔處采用清掏孔蓋板壓蓋，所述攪拌區設置手動攪拌器和鼓風機，所述攔污區和攪拌區頂部均設置通氣管道，所述攪拌區開設有溢流口，所述溢流口與折流式SBR反應池連通；所述折流式SBR反應池內通過隔流板分隔形成S型流道，所述折流式SBR反應池在全流道內設置懸掛填料，所述懸掛填料布置空間不小于折流式SBR反應池容積的35%，所述折流式SBR反應池頂部設置排泥管，所述排泥管的一端連通到所述折流式SBR反應池頂部，所述排泥管上開設排泥孔，所述排泥孔的開孔高度不小于3cm，所述排泥管通向礫石過濾池，所述礫石過濾池中設置活動的紗網提籃，所述紗網提籃的紗網目數不小于100目，所述紗網提籃底部設置有礫石過濾層，所述礫石過濾層中埋設排水盲管，所述排水盲管連通到出水槽內；所述出水槽內設置排水管，所述排水管上安裝有流量計。
2.根據權利要求1所述的一種農村聚集地區域污水處理系統，其特征在于：所述排泥管具有不小于3%的坡度，所述排泥管上開設的排泥孔下邊緣距離靜止液位1~1.5cm且開設在所述排泥管的中位線以上。
3.根據權利要求1所述的一種農村聚集地區域污水處理系統，其特征在于：所述礫石過濾層的濾層高度不小于30cm，礫石粒徑為5~20mm。
4.根據權利要求1所述的一種農村聚集地區域污水處理系統，其特征在于：所述礫石過濾層池采用玻璃蓋板封蓋。
5.根據權利要求1所述的一種農村聚集地區域污水處理系統，其特征在于：所述攔截格柵的格柵間隙10-20mm，安裝角度為60-70°。
6.根據權利要求1所述的一種農村聚集地區域污水處理系統，其特征在于：所述折流式SBR反應池底部還設置有曝氣管。
7.一種農村聚集地區域污水處理方法，使用權利要求1-6任意一項所述的農村聚集地區域污水處理系統，其特征在于，包括以下步驟：S1將生活污水通過進污管流入回用池，先經過攔截格柵攔截大塊漂浮物，使生活污水中的大顆粒無機物在攔污區沉淀后進入第二格，然后在攪拌區中沉淀發酵；取用回用水時通過手動攪拌器對底部進行攪拌，使回用水具備一定固體含量；S2超過回用池容量的上清液污水進入折流式SBR反應池，對折流式SBR反應池在9:00~10:00、15:00~16:00和22:00~6:00的時段進行曝氣，其余時間段停止曝氣使污泥沉淀；S3利用曝氣時產生的氣泡，使水面形成不均勻液位，使局部高液位的浮泥以及死泥通過排泥孔進入排泥管，污泥通過排泥管排出；通過雨水或者人工加水對排泥管進行沖洗。
發明內容
針對現有技術中所存在的不足，本發明提供了一種農村聚集地區域污水處理系統，實現農村污水處理過程中農用結合、適用于當?shù)貙?shí)際情況、運行費用低、操作簡便、出水相對較好、確切改善農村環境。
為了解決上述技術問題，本發明采用的技術方案是：一種農村聚集地區域污水處理系統，包括回用池、折流式SBR反應池和出水槽；所述回用池采用蓋板封蓋，所述回用池蓋板上連接一隔板，所述隔板將所述回用池分隔為攔污區和攪拌區，攔污區和攪拌區底部連通，所述攔污區中設置進污管，所述進污管管口處設置攔截格柵，所述攔截格柵連接在所述蓋板和回用池內壁上，所述攔污區頂部設置有清掏孔，所述清掏孔處采用清掏孔蓋板壓蓋，所述攪拌區設置手動攪拌器和鼓風機，所述攔污區和攪拌區頂部均設置通氣管道，所述攪拌區開設有溢流口，所述溢流口與折流式SBR反應池連通；所述折流式SBR反應池內通過隔流板分隔形成S型流道，所述折流式SBR反應池在全流道內設置懸掛填料，所述懸掛填料布置空間不小于折流式SBR反應池容積的35%，所述折流式SBR反應池頂部設置排泥管，所述排泥管的一端連通到所述折流式SBR反應池頂部，所述排泥管上開設排泥孔，所述排泥孔的開孔高度不小于3cm，所述排泥管通向礫石過濾池，所述礫石過濾池中設置活動的紗網提籃，所述紗網提籃的紗網目數不小于100目，所述紗網提籃底部設置有礫石過濾層，所述礫石過濾層中埋設排水盲管，所述排水盲管連通到出水槽內；所述出水槽內設置排水管，所述排水管上安裝有流量計。
優選的方案中，所述排泥管具有不小于3%的坡度，所述排泥管上開設的排泥孔下邊緣距離靜止液位1~1.5cm且開設在所述排泥管的中位線以上。
優選的方案中，所述礫石過濾層的濾層高度不小于30cm，礫石粒徑為5~20mm。
優選的方案中，所述礫石過濾層池采用玻璃蓋板封蓋。
優選的方案中，所述攔截格柵的格柵間隙10-20mm，安裝角度為60-70°。
優選的方案中，所述折流式SBR反應池底部還設置有曝氣管。
本發明的另一目的，提供一種利用上述農村聚集地區域污水處理系統的污水處理方法，包括以下步驟：S1將生活污水通過進污管流入回用池，先經過攔截格柵攔截大塊漂浮物，使生活污水中的大顆粒無機物在攔污區沉淀后進入第二格，然后在攪拌區中沉淀發酵；取用回用水時通過手動攪拌器對底部進行攪拌，使回用水具備一定固體含量；S2超過回用池容量的上清液污水進入折流式SBR反應池，對折流式SBR反應池在9:00~10:00、15:00~16:00和22:00~6:00的時段進行曝氣，其余時間段停止曝氣使污泥沉淀；S3利用曝氣時產生的氣泡，使水面形成不均勻液位，使局部高液位的浮泥以及死泥通過排泥孔進入排泥管，污泥通過排泥管排出；通過雨水或者人工加水對排泥管進行沖洗。
相比于現有技術，本發明具有如下有益效果：
1.本發明提供的一種農村聚集地區域污水處理系統及處理方法，充分結合農村現狀污水回用情況，將污水回用與處理結合，最大化減少污水處理量，充分結合農村生活排放規律，與接觸氧化、SBR工藝相結合，不需設置回流污泥設施、二沉設施等，依舊能保障出水水質。
2.本發明提供的一種農村聚集地區域污水處理系統及處理方法，相較常規污水處理系統，本系統只涉及鼓風機、流量計及控制柜用電設備，較少設備意味著較小設備故障，較少維護成本，保障穩定運行。
3.本發明提供的一種農村聚集地區域污水處理系統及處理方法，與傳統底部排泥相反，本方法采用運行期間頂部排泥，主要排出浮泥、死泥，無需設置排泥泵，且管道具備雨水沖洗條件；排泥通過紗網攔截，并通過濾料過濾，最大限度減少排泥對出水影響；出水利用流量計統計進水流量，由此控制曝氣時長，節省電費同時避免生化池負荷過低時過渡曝氣導致污泥死亡。
（發明人：李程;賈伯陽;陳彥霖;潘成勇;潘玉潔;杜浪;余嶼鋒）
