公布日：2023.06.23

申請日：2022.12.29

分類號：C02F9/00(2023.01)I

摘要

本申請涉及一種預裝式污水處理站，涉及污水處理的領域，其包括外壁板、內隔板、底板和頂板，外壁板設置有多個，且圍成環形區域，相鄰兩個外壁板通過卡接連接，內隔板設置有多個，多個內隔板將多個外壁板圍成的區域分割為六個腔室，相鄰兩個內隔板通過卡接連接，內隔板與外壁板通過卡接連接，底板設置有六個，底板位于內隔板靠近一端的位置，底板與內隔板、外壁板均通過卡接連接，頂板設置有六個，頂板位于內隔板遠離底板的一端，頂板與內隔板、外壁板均通過卡接連接，在頂板與底板之間的六個腔室中，其中一個腔室為配電室，另外五個腔室為處理室，底板遠離頂板一側的腔室為污泥室。本申請具有使污水處理站便于安裝的效果。

權利要求書

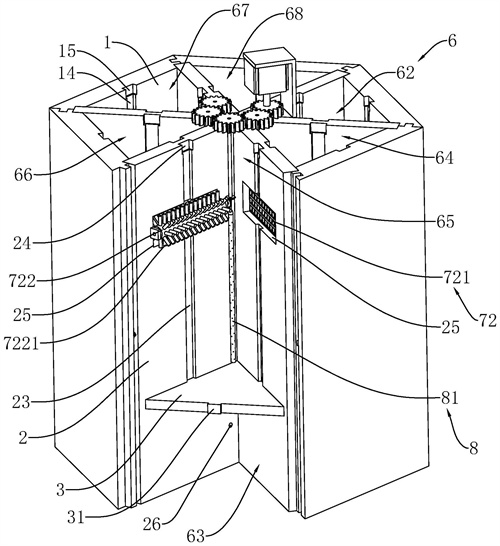

1.一種預裝式污水處理站，其特征在于，包括：外壁板（1），所述外壁板（1）設置有多個，多個所述外壁板（1）依次排布，且圍成環形區域，相鄰兩個所述外壁板（1）通過卡接連接；內隔板（2），所述內隔板（2）設置有多個，且設立方向與所述外壁板（1）的設立方向相同，多個所述內隔板（2）將多個所述外壁板（1）圍成的區域分割為六個腔室，相鄰兩個所述內隔板（2）通過卡接連接，所述內隔板（2）與所述外壁板（1）通過卡接連接；底板（3），所述底板（3）設置有六個，且分別與六個腔室相適配，所述底板（3）位于所述內隔板（2）靠近一端的位置，所述底板（3）與所述內隔板（2）、所述外壁板（1）均通過卡接連接；頂板（4），所述頂板（4）設置有六個，且分別與六個腔室相適配，所述頂板（4）位于所述內隔板（2）遠離所述底板（3）的一端，所述頂板（4）與所述內隔板（2）、所述外壁板（1）均通過卡接連接；其中，在所述頂板（4）與所述底板（3）之間的六個腔室中，其中一個腔室為配電室（62），另外五個腔室為處理室，所述底板（3）遠離所述頂板（4）一側的腔室為污泥室（63）。

2.根據權利要求1所述的一種預裝式污水處理站，其特征在于，所述外壁板（1）設置有六個，且圍成六邊形，所述外壁板（1）的一側固定連接有第一卡塊（11），另一側開設有與所述第一卡塊（11）相適配的第一卡槽（12），在相鄰兩個所述外壁板（1）之間，一個所述外壁板（1）的所述第一卡塊（11）卡接在另一個所述外壁板（1）的第一卡槽（12）內。

3.根據權利要求2所述的一種預裝式污水處理站，其特征在于，所述內隔板（2）設置有六個，所述內隔板（2）與相鄰兩個所述外壁板（1）的連接處一一對應，相鄰兩個所述外壁板（1）靠近內側的連接處開設有與所述內隔板（2）相適配的卡接槽（13），所述內隔板（2）的一側卡接在所述卡接槽（13）內，所述內隔板（2）沿六邊形的對角線設置，所述內隔板（2）遠離所述外壁板（1）的一側固定連接有第二卡塊（21），且開設有與所述第二卡塊（21）相適配的第二卡槽（22），在相鄰兩個所述內隔板（2）之間，一個所述內隔板（2）的所述第二卡塊（21）卡接在另一個所述內隔板（2）的所述第二卡槽（22）內。

4.根據權利要求3所述的一種預裝式污水處理站，其特征在于，所述第一卡塊（11）上開設有鎖定槽（111），所述第一卡槽（12）與所述鎖定槽（111）相對應的位置滑動穿設有與所述鎖定槽（111）相適配的鎖定塊（51），所述鎖定塊（51）卡接在所述鎖定槽（111）內，所述鎖定塊（51）與自身穿設的所述外壁板（1）之間設置有鎖定彈簧（52），所述鎖定彈簧（52）用于驅使所述鎖定塊（51）卡接在所述鎖定槽（111）內，穿設所述鎖定塊（51）的所述外壁板（1）的內側滑動穿設有鎖定桿（53），所述鎖定桿（53）與所述鎖定塊（51）相對應，所述鎖定桿（53）的兩端分別與所述鎖定塊（51）、所述內隔板（2）抵接。

5.根據權利要求3所述的一種預裝式污水處理站，其特征在于，六個所述內隔板（2）之間圍成電線通道（61），所述電線通道（61）用于放置與配電室（62）連接的電線。

6.根據權利要求3所述的一種預裝式污水處理站，其特征在于，所述內隔板（2）與所述外壁板（1）圍成的六個腔室內，五個腔室從靠近所述配電室（62）一側的腔室到靠近所述配電室（62）另一側的腔室依次為過濾室（64）、一次沉降室（65）、兼氧室（66）、二次沉降室（67）和好氧室（68），五個腔室之間的內隔板（2）上均開設有溢流孔（25），從所述過濾室（64）到所述好氧室（68），所述溢流孔（25）逐個靠近所述底板（3）。

7.根據權利要求6所述的一種預裝式污水處理站，其特征在于，所述溢流孔（25）內固定連接有過濾網（721），所述過濾網（721）靠近所述過濾室（64）的一側設置有清掃桿（722），所述清掃桿（722）與所述內隔板（2）轉動連接，且側壁上固定連接有毛刷（7221）。

8.根據權利要求7所述的一種預裝式污水處理站，其特征在于，所述清掃桿（722）遠離所述外壁板（1）的一端通過錐齒輪傳動連接有傳動軸（731），所述傳動軸（731）與所述內隔板（2）轉動連接，且遠離所述清掃桿（722）的一端穿出所述頂板（4），所述傳動軸（731）穿出所述頂板（4）的一端同軸固定連接有傳動齒輪（732），相鄰兩個所述傳動軸（731）上的所述傳動齒輪（732）嚙合，所述配電室（62）的所述頂板（4）上固定連接有電機（734），所述電機（734）的輸出端同軸固定連接有驅動齒輪（733），所述驅動齒輪（733）與靠近所述配電室（62）的其中一個所述傳動齒輪（732）嚙合。

9.根據權利要求8所述的一種預裝式污水處理站，其特征在于，所述一次沉降室（65）、所述二次沉降室（67）內均設置有清淤組件（8），所述清淤組件（8）包括清淤管（81）和螺旋桿（82），所述清淤管（81）與所述內隔板（2）固定連接，所述內隔板（2）上開設有出淤孔（26），所述出淤孔（26）連通所述底板（3）的兩側，所述清淤管（81）的一端與所述出淤孔（26）連通，所述螺旋桿（82）轉動設置在所述清淤管（81）內，且與所述清淤管（81）同軸設置，所述螺旋桿（82）與所述傳動軸（731）同軸固定連接。

10.根據權利要求9所述的一種預裝式污水處理站，其特征在于，所述清淤管（81）上螺旋開設有多個濾水孔（811）。

發明內容

為了使污水處理站便于安裝，本申請?zhí)峁┮环N預裝式污水處理站。

本申請?zhí)峁┑囊环N預裝式污水處理站，采用如下的技術方案：一種預裝式污水處理站，包括：外壁板，所述外壁板設置有多個，多個所述外壁板依次排布，且圍成環形區域，相鄰兩個所述外壁板通過卡接連接；內隔板，所述內隔板設置有多個，且設立方向與所述外壁板的設立方向相同，多個所述內隔板將多個所述外壁板圍成的區域分割為六個腔室，相鄰兩個所述內隔板通過卡接連接，所述內隔板與所述外壁板通過卡接連接；底板，所述底板設置有六個，且分別與六個腔室相適配，所述底板位于所述內隔板靠近一端的位置，所述底板與所述內隔板、所述外壁板均通過卡接連接；頂板，所述頂板設置有六個，且分別與六個腔室相適配，所述頂板位于所述內隔板遠離所述底板的一端，所述頂板與所述內隔板、所述外壁板均通過卡接連接；其中，在所述頂板與所述底板之間的六個腔室中，其中一個腔室為配電室，另外五個腔室為處理室，所述底板遠離所述頂板一側的腔室為污泥室。

通過采用上述技術方案，多個外壁板之間通過卡接連接圍成環形區域，多個內隔板通過卡接連接將環形區域分割為六個腔室，六個腔室為五個處理室和一個配電室，底板與外壁板、內隔板通過卡接連接再分割出污泥室，從而通過外壁板、內隔板以及底板的卡接形成了污水處理所需要的各個空間，由于板件的運輸方便，且安裝時無需吊車輔助，使得污水處理站的安裝方便，且外壁板、內隔板、底板、頂板均采用卡接的方式連接，使得污水處理站的安裝快捷，提高了污水處理站的安裝效率。

可選的，所述外壁板設置有六個，且圍成六邊形，所述外壁板的一側固定連接有第一卡塊，另一側開設有與所述第一卡塊相適配的第一卡槽，在相鄰兩個所述外壁板之間，一個所述外壁板的所述第一卡塊卡接在另一個所述外壁板的第一卡槽內。

通過采用上述技術方案，在相鄰兩個外壁板之間，一個外壁板的第一卡塊卡接在另一個外壁板的第一卡槽內，使得外壁板與外壁板的連接方便、快捷，且無需吊車輔助。

可選的，所述內隔板設置有六個，所述內隔板與相鄰兩個所述外壁板的連接處一一對應，相鄰兩個所述外壁板靠近內側的連接處開設有與所述內隔板相適配的卡接槽，所述內隔板的一側卡接在所述卡接槽內，所述內隔板沿六邊形的對角線設置，所述內隔板遠離所述外壁板的一側固定連接有第二卡塊，且開設有與所述第二卡塊相適配的第二卡槽，在相鄰兩個所述內隔板之間，一個所述內隔板的所述第二卡塊卡接在另一個所述內隔板的所述第二卡槽內。

通過采用上述技術方案，將內隔板的一側卡接到卡接槽內，使得內隔板與外壁板的卡接方便，在相鄰兩個內隔板之間，一個內隔板的第二卡塊卡接在另一個內隔板的第二卡槽內，使得相鄰兩個內隔板之間的連接也方便，從而使得內隔板的安裝方便、快捷。

可選的，所述第一卡塊上開設有鎖定槽，所述第一卡槽與所述鎖定槽相對應的位置滑動穿設有與所述鎖定槽相適配的鎖定塊，所述鎖定塊卡接在所述鎖定槽內，所述鎖定塊與自身穿設的所述外壁板之間設置有鎖定彈簧，所述鎖定彈簧用于驅使所述鎖定塊卡接在所述鎖定槽內，穿設所述鎖定塊的所述外壁板的內側滑動穿設有鎖定桿，所述鎖定桿與所述鎖定塊相對應，所述鎖定桿的兩端分別與所述鎖定塊、所述內隔板抵接。

通過采用上述技術方案，第一卡塊卡接到第一卡槽內時，彈簧驅使鎖定塊卡接到第一卡塊的鎖定槽內，通過鎖定塊使得第一卡塊不易脫出第一卡槽，當內隔板卡接到卡接槽內時，內隔板擠壓鎖定桿，且使鎖定桿與鎖定塊抵接，從而在內隔板與外壁板連接后能夠通過鎖定桿使鎖定塊穩定卡接在鎖定槽內，使得相鄰兩個外壁板的固定更加穩定。

可選的，六個所述內隔板之間圍成電線通道，所述電線通道用于放置與配電室連接的電線。

通過采用上述技術方案，六個內隔板的側邊圍成電線通道，使得污水處理站的用電器件與配電室連接的電線便于放置，使得電線的布置不易雜亂，且由于配電室與五個處理室的空間布置處于相互靠近的狀態，使得配電室與各個處理室之間的距離小，減少了電線的用量，降低了污水處理站的成本。

可選的，所述內隔板與所述外壁板圍成的六個腔室內，五個腔室從靠近所述配電室一側的腔室到靠近所述配電室另一側的腔室依次為過濾室、一次沉降室、兼氧室、二次沉降室和好氧室，五個腔室之間的內隔板上均開設有溢流孔，從所述過濾室到所述好氧室，所述溢流孔逐個靠近所述底板。

通過采用上述技術方案，過濾室、一次沉降室、兼氧室、二次沉降室和好氧室依次設置，相鄰室之間通過溢流孔連通，且溢流孔逐個靠近底板，當一個室的污水達到溢流孔的高度時，通過溢流孔流入到下一個室內，使得污水的流動處于自動狀態，使得污水在各個室的流轉方便。

可選的，所述溢流孔內固定連接有過濾網，所述過濾網靠近所述過濾室的一側設置有清掃桿，所述清掃桿與所述內隔板轉動連接，且側壁上固定連接有毛刷。

通過采用上述技術方案，過濾網對污水中的雜質進行攔截，使得污水中的雜質不易流通到下一個室內，通過多次攔截，使得污水中不易攜帶雜質，同時轉動清掃桿，清掃桿通過毛刷清理過濾網，使得過濾網不易發生堵塞情況，從而使得污水的處理更加高效。

可選的，所述清掃桿遠離所述外壁板的一端通過錐齒輪傳動連接有傳動軸，所述傳動軸與所述內隔板轉動連接，且遠離所述清掃桿的一端穿出所述頂板，所述傳動軸穿出所述頂板的一端同軸固定連接有傳動齒輪，相鄰兩個所述傳動軸上的所述傳動齒輪嚙合，所述配電室的所述頂板上固定連接有電機，所述電機的輸出端同軸固定連接有驅動齒輪，所述驅動齒輪與靠近所述配電室的其中一個所述傳動齒輪嚙合。

通過采用上述技術方案，電機通過驅動齒輪驅動其中一個傳動齒輪轉動，傳動齒輪驅動其余傳動齒輪轉動，傳動齒輪帶動傳動軸轉動，傳動軸通過錐齒輪傳動驅動清掃桿轉動，從而通過一個電機能夠驅動多個清掃桿進行轉動，降低了驅動件的數量，降低了污水處理站的能耗和制造成本。

可選的，所述一次沉降室、所述二次沉降室內均設置有清淤組件，所述清淤組件包括清淤管和螺旋桿，所述清淤管與所述內隔板固定連接，所述內隔板上開設有出淤孔，所述出淤孔連通所述底板的兩側，所述清淤管的一端與所述出淤孔連通，所述螺旋桿轉動設置在所述清淤管內，且與所述清淤管同軸設置，所述螺旋桿與所述傳動軸同軸固定連接。

通過采用上述技術方案，螺旋桿在傳動軸的驅動下進行轉動，螺旋桿與清淤管配合將污泥螺旋輸送到出淤孔內，使污泥從出淤孔流入到污泥室內，使得一次沉降室、二次沉降室內的污泥便于及時排出。

可選的，所述清淤管上螺旋開設有多個濾水孔。

通過采用上述技術方案，螺旋桿在輸送污泥時，污泥中攜帶的水分通過濾水孔流出清淤管，從而使得污泥在輸送時不易攜帶污水。

綜上所述，本申請包括以下至少一種有益技術效果：

1.通過外壁板、內隔板、底板和頂板卡接連接成污水處理站，使得污水處理站在安裝時方便、快捷；

2.通過內隔板使鎖定桿抵接在鎖定塊上，使得鎖定塊能夠穩定卡接在鎖定槽內，進而使得在安裝內隔板后，相鄰兩個外壁板的連接更加穩定、牢固；

3.通過螺旋桿與傳動軸同軸固定連接，使得傳動軸在驅動清掃桿的同時能夠驅動螺旋桿輸出污泥，使得污泥的輸送無需增加額外的驅動源。

（發明人：趙鳳瑞;郭瑞;趙信;朱昱豪）
