公布日：2023.01.13
申請日：2022.11.11
分類號：C02F3/30(2006.01)I
摘要
本申請涉及一種污水短程硝化裝置、方法及污水處理系統，涉及污水處理技術領域，該裝置包括：污泥輸送裝置，其用于按照預設的運輸比例，運輸目標污水處理系統的污泥；污泥濃縮系統，其用于接收污泥輸送裝置運輸?shù)奈勰啵ξ勰噙M(jìn)行濃縮處理；厭氧饑餓處理罐，其用于對濃縮處理后的污泥進行厭氧饑餓處理；曝氣區前端，其用于將經過厭氧饑餓的濃縮污泥傳輸至目標污水處理系統上含有移動床填料的好氧前端進行曝氣恢復。本申請通過對污泥進行濃縮處理以及厭氧饑餓處理，以實現短程硝化反應，提高短程硝化的穩定性，對污水處理工作起到輔助作用。
權利要求書

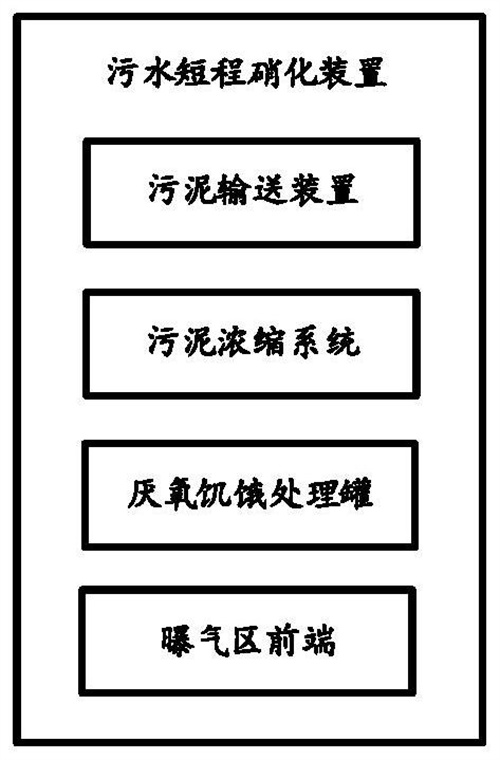

1.一種污水短程硝化裝置，其特征在于，所述裝置包括：污泥輸送裝置，其用于按照預設的運輸比例，運輸目標污水處理系統的污泥；污泥濃縮系統，其用于接收所述污泥輸送裝置運輸?shù)奈勰�，并對污泥進行濃縮處理；厭氧饑餓處理罐，其用于對濃縮處理后的污泥進行厭氧饑餓處理；曝氣區前端，其用于將經過厭氧饑餓的濃縮污泥傳輸至目標污水處理系統上含有移動床填料的好氧前端進行曝氣恢復。
2.如權利要求1所述的污水短程硝化裝置，其特征在于，所述裝置還包括：DO探測儀，其用于監測好氧區的溶解氧濃度。
3.如權利要求1所述的污水短程硝化裝置，其特征在于：所述污泥輸送裝置用于按照預設的運輸比例，運輸目標污水處理系統的剩余污泥儲存池中的污泥。
4.如權利要求1所述的污水短程硝化裝置，其特征在于：所述厭氧饑餓處理罐按照預設處理天數，對濃縮處理后的污泥進行厭氧饑餓處理。
5.如權利要求1所述的污水短程硝化裝置，其特征在于，所述裝置還包括：PLC控制裝置，其用于調控所述污泥濃縮系統的濃縮處理功率。
6.如權利要求5所述的污水短程硝化裝置，其特征在于：所述PLC控制裝置還用于調節所述污泥輸送裝置的運輸比例。
7.一種污水處理系統，其特征在于：所述系統包括如權利要求1-6中任一所述的污水短程硝化裝置。
8.一種污水短程硝化方法，其特征在于，所述方法包括以下步驟：按照預設的傳輸比例，獲取將目標污水處理系統的剩余污泥；對傳輸獲得的剩余污泥進行濃縮處理；對濃縮處理后的污泥進行厭氧饑餓處理；將厭氧饑餓處理后的污泥回流至目標污水處理系統上含有移動床填料的好氧前端進行曝氣恢復。
9.如權利要求8所述的污水短程硝化方法，其特征在于，所述方法還包括以下步驟：監測目標污水處理系統中好氧區的溶解氧濃度。
10.如權利要求8所述的污水短程硝化方法，其特征在于，所述方法還包括以下步驟：調節對所述目標污水處理系統的剩余污泥的所述傳輸比例。
發明內容
本申請?zhí)峁┮环N污水短程硝化裝置、方法及污水處理系統，通過對污泥進行濃縮處理以及厭氧饑餓處理，以實現短程硝化反應，提高短程硝化的穩定性，對污水處理工作起到輔助作用。
為實現上述目的，本申請?zhí)峁┮韵路桨浮?/span>
第一方面，本申請?zhí)峁┝艘环N污水短程硝化裝置，所述裝置包括：
污泥輸送裝置，其用于按照預設的運輸比例，運輸目標污水處理系統的污泥；
污泥濃縮系統，其用于接收所述污泥輸送裝置運輸?shù)奈勰�，并對污泥進行濃縮處理；
厭氧饑餓處理罐，其用于對濃縮處理后的污泥進行厭氧饑餓處理；
曝氣區前端，其用于將經過厭氧饑餓的濃縮污泥傳輸至目標污水處理系統上含有移動床填料的好氧前端進行曝氣恢復。
進一步的，所述裝置還包括：
DO探測儀，其用于監測好氧區的溶解氧濃度。
進一步的，所述污泥輸送裝置用于按照預設的運輸比例，運輸目標污水處理系統的剩余污泥儲存池中的污泥。
具體的，所述厭氧饑餓處理罐按照預設處理天數，對濃縮處理后的污泥進行厭氧饑餓處理。
進一步的，所述裝置還包括：
PLC控制裝置，其用于調控所述污泥濃縮系統的濃縮處理功率。
進一步的，所述PLC控制裝置還用于控制所述污泥輸送裝置的運輸比例。
第二方面，本申請?zhí)峁┝艘环N污水處理系統，所述系統包括第一方面提及的污水短程硝化裝置。
第三方面，本申請?zhí)峁┝艘环N污水短程硝化方法，所述方法包括以下步驟：
按照預設的傳輸比例，獲取將目標污水處理系統的剩余污泥；
對傳輸獲得的剩余污泥進行濃縮處理；
對濃縮處理后的污泥進行厭氧饑餓處理；
將厭氧饑餓處理后的污泥回流至目標污水處理系統上含有移動床填料的好氧前端進行曝氣恢復。
進一步的，該污水短程硝化方法還包括以下步驟：
監測目標污水處理系統中好氧區的溶解氧濃度。
進一步的，該污水短程硝化方法還包括以下步驟：
調節對所述目標污水處理系統的剩余污泥的所述傳輸比例。
進一步的，該污水短程硝化方法還包括以下步驟：
PLC控制裝置，其用于調控所述污泥濃縮系統的濃縮處理功率。
進一步的，該污水短程硝化方法還包括以下步驟：
調節所述污泥輸送裝置的運輸比例。
本申請?zhí)峁┑募夹g(shù)方案帶來的有益效果包括：
本申請通過對污泥進行濃縮處理以及厭氧饑餓處理，以實現短程硝化反應，提高短程硝化的穩定性，對污水處理工作起到輔助作用。
（發明人：常海彬;張濤;關春雨;李凌云;蘆漢超;王文娜;霍崇;王強;薛曉飛;冒建華）
