公布日：2023.03.21

申請日：2022.10.10

分類號：B01D21/00(2006.01)I;B01D21/02(2006.01)I

摘要

本發明公開了一種鋰電池正極材料生產廢水的處理系統，包括底板，所述底板頂部一側依次設有第一沉淀池、第二沉淀池和第三沉淀池，所述第一沉淀池、第二沉淀池和第三沉淀池內部均可拆卸連接有擋蓋，所述擋蓋底部設有擋環，所述第一沉淀池一側連接有進水管，所述第一沉淀池與第二沉淀池之間連接有第一連通管，所述第二沉淀池與第三沉淀池之間連接有第二連通管。本發明通過三次沉淀，沉淀效果較好，可以連續沉淀使用，節省時間，通過設有擋環和擋蓋，能減少絮凝物流出，提高沉淀效果，通過設有淤泥池，將沉淀在底部的沉淀物混合物收集起來，并通過過濾斗進行過濾，將過濾后的濾液再次進行沉淀，對沉淀物中的廢水進行回收利用。

權利要求書

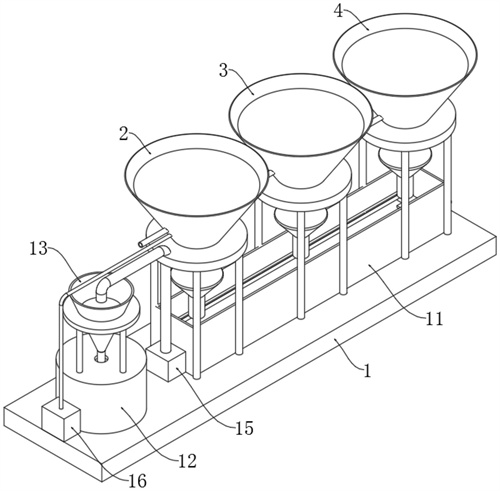

1.一種鋰電池正極材料生產廢水的處理系統，包括底板(1)，其特征在于：所述底板(1)頂部一側依次設有第一沉淀池(2)、第二沉淀池(3)和第三沉淀池(4)，所述第一沉淀池(2)、第二沉淀池(3)和第三沉淀池(4)內部均可拆卸連接有擋蓋(5)，所述擋蓋(5)底部設有擋環(6)，所述第一沉淀池(2)一側連接有進水管，所述第一沉淀池(2)與第二沉淀池(3)之間連接有第一連通管(7)，所述第二沉淀池(3)與第三沉淀池(4)之間連接有第二連通管(8)，所述第一沉淀池(2)、第二沉淀池(3)和第三沉淀池(4)底部均固定連接有沉淀斗(9)，所述沉淀斗(9)底部固定連接有排污管(10)，所述排污管(10)內設有閥門，所述排污管(10)底部設有淤泥池(11)，所述淤泥池(11)內部設有清淤泥組件，所述淤泥池(11)一側設有淤泥回收組件；所述清淤泥組件包括用于清理淤泥池(11)內淤泥的清掃結構和用于帶動清掃結構左右移動的移動結構；所述淤泥回收組件包括濾液箱(12)，所述濾液箱(12)設置在底板(1)頂部一側，所述濾液箱(12)頂部設有過濾斗(13)，所述過濾斗(13)內部可拆卸連接有過濾網(14)，所述淤泥池(11)一側設有排污泵(15)，所述排污泵(15)輸入端與淤泥池(11)相連通，所述排污泵(15)輸出端設置在過濾斗(13)頂部，所述濾液箱(12)一側設有水泵(16)，所述水泵(16)輸入端與濾液箱(12)相連通，所述水泵(16)輸出端與第一沉淀池(2)相連通。

2.根據權利要求1所述的一種鋰電池正極材料生產廢水的處理系統，其特征在于：所述第一沉淀池(2)、第二沉淀池(3)和第三沉淀池(4)截面形狀均設置為梯形，所述沉淀斗(9)截面形狀設置為菱形，所述第一連通管(7)高度高于第二連通管(8)。

3.根據權利要求1所述的一種鋰電池正極材料生產廢水的處理系統，其特征在于：所述第一沉淀池(2)、第二沉淀池(3)和第三沉淀池(4)內壁均固定連接有第一限位環(17)，所述第一限位環(17)底部設有第二限位環(18)，所述第一限位環(17)與擋蓋(5)相匹配，所述第二限位環(18)與擋環(6)相匹配，所述擋蓋(5)截面形狀設置為三角形，所述擋環(6)截面形狀設置為梯形。

4.根據權利要求1所述的一種鋰電池正極材料生產廢水的處理系統，其特征在于：所述清掃結構包括固定板(19)，所述固定板(19)設置在淤泥池(11)內部，所述固定板(19)底部固定安裝有伸縮桿(20)，所述伸縮桿(20)底部固定連接有安裝板(21)，所述安裝板(21)頂部?jī)蓚?cè)均固定連接有滑桿(22)，所述滑桿(22)與固定板(19)上下滑動連接，所述安裝板(21)底部一側固定安裝有將淤泥刮走的刮泥組件，所述安裝板(21)底部另一側固定安裝有對淤泥池(11)內壁底部進行刷洗的滾刷組件。

5.根據權利要求4所述的一種鋰電池正極材料生產廢水的處理系統，其特征在于：所述刮泥組件包括支撐板(23)，所述支撐板(23)固定連接在安裝板(21)底部一側，所述支撐板(23)底部轉動安裝有轉動輥(24)，所述支撐板(23)一側固定連接有刮板(25)。

6.根據權利要求4所述的一種鋰電池正極材料生產廢水的處理系統，其特征在于：所述滾刷組件包括安裝架(26)，所述安裝架(26)固定安裝在安裝板(21)底部一側，所述安裝架(26)內部轉動安裝有輥筒(27)，所述安裝架(26)一側固定安裝有第一電機，所述第一電機輸出軸與輥筒(27)固定連接，所述輥筒(27)外表面固定連接有刷毛(28)。

7.根據權利要求6所述的一種鋰電池正極材料生產廢水的處理系統，其特征在于：所述滾刷組件一側設有用于清理刷毛(28)上淤泥的清刷組件，所述清刷組件包括第一立板(29)和第二立板(30)，所述第一立板(29)和第二立板(30)均固定連接在安裝板(21)底部，所述第一立板(29)和第二立板(30)均設置在刮泥組件與滾刷組件之間，所述第一立板(29)和第二立板(30)均由彈性材料制成。

8.根據權利要求4所述的一種鋰電池正極材料生產廢水的處理系統，其特征在于：所述移動結構包括兩個螺紋桿(31)，兩個所述螺紋桿(31)轉動安裝在淤泥池(11)內部，所述固定板(19)頂部?jī)蓚?cè)均固定連接有螺紋塊(32)，所述螺紋塊(32)設置在螺紋桿(31)外表面，所述螺紋塊(32)與螺紋桿(31)螺紋連接，所述淤泥池(11)一側固定安裝有兩個第二電機，兩個所述第二電機輸出軸分別與兩個螺紋桿(31)固定連接，兩個所述螺紋塊(32)背向一側均固定連接有滑塊(33)，所述淤泥池(11)內壁兩側均開設有滑槽(34)，所述滑塊(33)與滑槽(34)滑動連接。

發明內容

本發明的目的是提供一種鋰電池正極材料生產廢水的處理系統，以解決現有的鋰電池正極材料生產廢水沉淀處理時，沉淀不夠徹底，絮凝物很容易隨著水流流出，且沉淀池底部的沉淀物中含有大量廢水，一般直接將沉淀物排出，沒有對其中的廢水進行回收利用，造成浪費的問題。

為了實現上述目的，本發明提供如下技術方案：一種鋰電池正極材料生產廢水的處理系統，包括底板，所述底板頂部一側依次設有第一沉淀池、第二沉淀池和第三沉淀池，所述第一沉淀池、第二沉淀池和第三沉淀池內部均可拆卸連接有擋蓋，所述擋蓋底部設有擋環，所述第一沉淀池一側連接有進水管，所述第一沉淀池與第二沉淀池之間連接有第一連通管，所述第二沉淀池與第三沉淀池之間連接有第二連通管，所述第一沉淀池、第二沉淀池和第三沉淀池底部均固定連接有沉淀斗，所述沉淀斗底部固定連接有排污管，所述排污管內設有閥門，所述排污管底部設有淤泥池，所述淤泥池內部設有清淤泥組件，所述淤泥池一側設有淤泥回收組件；

所述清淤泥組件包括用于清理淤泥池內淤泥的清掃結構和用于帶動清掃結構左右移動的移動結構；

所述淤泥回收組件包括濾液箱，所述濾液箱設置在底板頂部一側，所述濾液箱頂部設有過濾斗，所述過濾斗內部可拆卸連接有過濾網，所述淤泥池一側設有排污泵，所述排污泵輸入端與淤泥池相連通，所述排污泵輸出端設置在過濾斗頂部，所述濾液箱一側設有水泵，所述水泵輸入端與濾液箱相連通，所述水泵輸出端與第一沉淀池相連通。

優選的，所述第一沉淀池、第二沉淀池和第三沉淀池截面形狀均設置為梯形，所述沉淀斗截面形狀設置為菱形，所述第一連通管高度高于第二連通管。

優選的，所述第一沉淀池、第二沉淀池和第三沉淀池內壁均固定連接有第一限位環，所述第一限位環底部設有第二限位環，所述第一限位環與擋蓋相匹配，所述第二限位環與擋環相匹配，所述擋蓋截面形狀設置為三角形，所述擋環截面形狀設置為梯形。

優選的，所述清掃結構包括固定板，所述固定板設置在淤泥池內部，所述固定板底部固定安裝有伸縮桿，所述伸縮桿底部固定連接有安裝板，所述安裝板頂部?jī)蓚?cè)均固定連接有滑桿，所述滑桿與固定板上下滑動連接，所述安裝板底部一側固定安裝有將淤泥刮走的刮泥組件，所述安裝板底部另一側固定安裝有對淤泥池內壁底部進行刷洗的滾刷組件。

優選的，所述刮泥組件包括支撐板，所述支撐板固定連接在安裝板底部一側，所述支撐板底部轉動安裝有轉動輥，所述支撐板一側固定連接有刮板。

優選的，所述滾刷組件包括安裝架，所述安裝架固定安裝在安裝板底部一側，所述安裝架內部轉動安裝有輥筒，所述安裝架一側固定安裝有第一電機，所述第一電機輸出軸與輥筒固定連接，所述輥筒外表面固定連接有刷毛。

優選的，所述滾刷組件一側設有用于清理刷毛上淤泥的清刷組件，所述清刷組件包括第一立板和第二立板，所述第一立板和第二立板均固定連接在安裝板底部，所述第一立板和第二立板均設置在刮泥組件與滾刷組件之間，所述第一立板和第二立板均由彈性材料制成。

優選的，所述移動結構包括兩個螺紋桿，兩個所述螺紋桿轉動安裝在淤泥池內部，所述固定板頂部?jī)蓚?cè)均固定連接有螺紋塊，所述螺紋塊設置在螺紋桿外表面，所述螺紋塊與螺紋桿螺紋連接，所述淤泥池一側固定安裝有兩個第二電機，兩個所述第二電機輸出軸分別與兩個螺紋桿固定連接，兩個所述螺紋塊背向一側均固定連接有滑塊，所述淤泥池內壁兩側均開設有滑槽，所述滑塊與滑槽滑動連接。

在上述技術方案中，本發明提供的技術效果和優點：

1、通過在對鋰電池正極材料生產廢水沉淀處理時，將反應后廢水通過進水管流到第一沉淀池內，大多數沉淀物在第一沉淀池內沉降，并沉降到沉淀斗內部，由于設有擋蓋和擋環，提高沉淀效率，且防止沉降后的沉淀物再次向上移動流出，第一沉淀池內的上層清液則通過第一連通管流到第二沉淀池內進行二次沉淀，之后第二沉淀池內上層清液通過第二連通管流到第三沉淀池內進行三次沉淀，大大提高沉淀效率，沉淀物被沉降到沉淀斗內，打開排污管內閥門，則沉淀物由排污管流到淤泥池內，啟動排污泵，則排污泵將淤泥池內沉淀物抽到過濾斗內，經過過濾網對沉淀物進行簡單過濾，將沉淀物內部廢水流到濾液箱內，通過水泵將濾液箱內廢水輸送到第一沉淀池內參與沉淀，有利于回收沉淀物，且回收廢水，最后通過清淤泥組件對淤泥池內部淤泥進行清洗，本方案通過三次沉淀，沉淀效果較好，可以連續沉淀使用，節省時間，通過設有擋環和擋蓋，能減少絮凝物流出，提高沉淀效果，通過設有淤泥池，將沉淀在底部的沉淀物混合物收集起來，并通過過濾斗進行過濾，將過濾后的濾液再次進行沉淀，對沉淀物中的廢水進行回收利用，且便于回收沉淀物；

2、通過第一沉淀池、第二沉淀池和第三沉淀池截面形狀均設置為梯形，利于沉淀物沉降，提高沉淀效率，沉淀斗截面形狀設置為菱形，便于沉淀物排出，第一連通管高度高于第二連通管，便于上層清液流出，通過設有第一限位環和第二限位環，便于固定擋蓋和擋環，擋蓋截面形狀設置為三角形，對沉淀物進行阻攔，利于沉淀物沉降，擋環截面形狀設置為梯形，利于沉淀物沉降，防止沉降后的沉淀物再次向上移動流出，在使用時，使伸縮桿輸出端拉伸，使安裝板下移，使刮泥組件和滾刷組件緊貼淤泥池內壁底部，便于對淤泥進行清掃，移動結構帶動清掃結構向左移動，則支撐板底部轉動輥向左移動，刮板向左移動將淤泥刮到最左邊，便于清走淤泥，啟動第一電機，則輥筒帶動刷毛轉動，對淤泥池內壁底部進行滾刷，同時通過移動結構使?jié)L刷組件不斷向左移動進行滾刷，輥筒帶動刷毛轉動時，刷毛觸碰到第一立板和第二立板，第一立板和第二立板將刷毛上淤泥清除，啟動第二電機，則帶動螺紋桿轉動，使螺紋塊左右移動，同時使滑塊在滑槽內部左右移動，螺紋塊左右移動帶動清掃結構左右移動，便于對淤泥池內壁底部進行清理。

（發明人：唐葉紅;劉景光;張勇）
