公布日：2022.07.22
申請日：2022.03.23
分類號：C02F3/30(2006.01)I;C02F3/12(2006.01)I
摘要
本發明提供一種好氧顆粒污泥水處理集成裝置，涉及水處理技術領域，包括池體，池體上設有進水口和進氣口，進氣口與供氣裝置連接，池體中設有若干個安裝位置，安裝位置處安裝有阻攔板，池體與阻攔板之間形成迂回形狀的水通道，進水口設置在水通道的底部起點位置處，池體上設有抽吸口，抽吸口與抽吸裝置連接，污水在上升的過程中，在阻攔板和進氣口的作用下，使污水形成類似于大海波浪的涌動，產生的水力剪切力，使污泥絮團不停的翻滾形成好氧顆粒污泥，同時好氧顆粒污泥比重大，沉降速度快，不會突破到池頂部，而是不停的在反應器中循環。
權利要求書

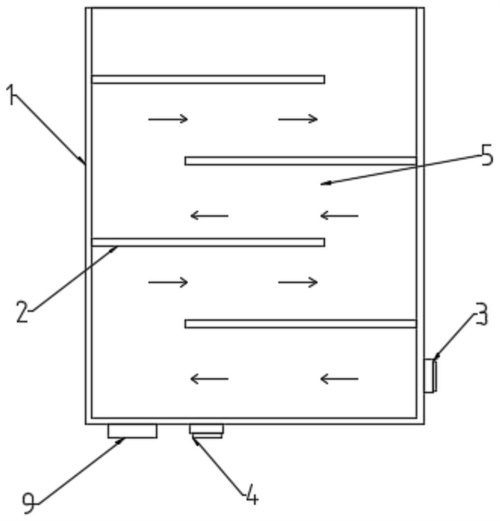

1.好氧顆粒污泥水處理集成裝置，其特征在于：包括池體(1)，所述池體(1)上設有進水口(3)和進氣口(4)，所述進氣口(4)與供氣裝置連接，所述池體(1)中設有若干個安裝位置，所述安裝位置處安裝有阻攔板(2)，所述池體(1)與所述阻攔板(2)之間形成迂回形狀的水通道(5)，所述進水口(3)設置在所述水通道(5)的底部起點位置處，所述池體(1)上設有抽吸口(9)，抽吸口(9)與抽吸裝置連接。
2.根據權利要求1所述的好氧顆粒污泥水處理集成裝置，其特征在于：所述阻攔板(2)延伸至所述池體(1)外，所述阻攔板(2)可移動的安裝在所述池體(1)上。
3.根據權利要求2所述的好氧顆粒污泥水處理集成裝置，其特征在于：所述阻攔板(2)位于所述池體(1)外一端與驅動裝置連接。
4.根據權利要求1-3中任意一項所述的好氧顆粒污泥水處理集成裝置，其特征在于：所述阻攔板(2)表面為波浪狀。
5.根據權利要求4所述的好氧顆粒污泥水處理集成裝置，其特征在于：所述阻攔板(2)上的波谷深度不小于所述阻攔板(2)之間所述水通道(5)高度的10％。
6.根據權利要求1所述的好氧顆粒污泥水處理集成裝置，其特征在于：所述阻攔板(2)為傾斜設置。
7.根據權利要求6所述的好氧顆粒污泥水處理集成裝置，其特征在于：所述阻攔板(2)傾斜角度為5-15度。
8.根據權利要求1-3、5-7中任意一項所述的好氧顆粒污泥水處理集成裝置，其特征在于：所述進氣口(4)設置有多個。
9.根據權利要求8所述的好氧顆粒污泥水處理集成裝置，其特征在于：所述阻攔板(2)寬度為池體(1)寬度的50％-75％。
10.根據權利要求9所述的好氧顆粒污泥水處理集成裝置，其特征在于：所述阻攔板(2)之間間距為池體(1)高度的10％-40％。
發明內容
本發明的目的是提供好氧顆粒污泥水處理集成裝置，解決了現階段污泥水處理時成本較高、處理效果較差、設備所占空間大和流程長的問題。
為解決上述問題，本發明提供好氧顆粒污泥水處理集成裝置，包括池體，所述池體上設有進水口和進氣口，所述進氣口與供氣裝置連接，所述池體中設有若干個安裝位置，所述安裝位置處安裝有阻攔板，所述池體與所述阻攔板之間形成迂回形狀的水通道，所述進水口設置在所述水通道的底部起點位置處，所述池體上設有抽吸口，抽吸口與抽吸裝置連接。
進一步地，所述阻攔板延伸至所述池體外，所述阻攔板可移動的安裝在所述池體上。
進一步地，所述阻攔板位于所述池體外一端與驅動裝置連接。
進一步地，所述阻攔板表面為波浪狀。
進一步地，所述阻攔板上的波谷深度不小于所述阻攔板之間所述水通道高度的10％。
進一步地，所述阻攔板為傾斜設置。
進一步地，所述阻攔板傾斜角度為5-15度。
進一步地，所述進氣口設置有多個。
進一步地，所述阻攔板寬度為池體寬度的50％-75％。
進一步地，所述阻攔板之間間距為池體高度的10％-40％。
本發明的有益效果是，污水在上升的過程中，在阻攔板和進氣口的作用下，使污水形成類似于大海波浪的涌動，產生的水力剪切力，使污泥絮團不停的翻滾形成0.7mm-2mm好氧顆粒污泥，實現了類似FBBR工藝和MBBR工藝的效果，顆粒污泥在水中相當于載體的作用，通過顆粒污泥在水中的碰撞和剪切作用，使空氣氣泡更加細小，增加氧氣的利用率，同時好氧顆粒污泥比重大，沉降速度快，不會突破到池頂部，而是不停的在反應器中循環，從而相較于FBBR工藝和MBBR工藝，本申請中實現了部分FBBR工藝和MBBR工藝的效果，并且無需添加載體，達到了更好的污水處理效果的同時還節省了成本，縮短了污泥水處理流程；
同時顆粒污泥外表面是好氧菌，具備硝化功能，顆粒污泥內表面是厭氧菌，具備反硝化功能，因此在顆粒污泥不停的在反應器中浮動時，具備同步硝化和反硝化功能，也就是同步脫磷除氮并釋放氮?dú)猓瑥亩鴮?shí)現了連續進行顆粒污泥生成并對污水進行脫磷除，還能進一步增加顆粒與水的碰撞剪切效果；
在顆粒污泥較多時啟動下部抽吸裝置，通過抽吸口將顆粒污泥抽出，實現分離，同時部分無法處理的纖維物體會隨著水流涌動到頂部被潷水器進行抽離從而達到污水處理、泥水分離的同步功能；
并且，通過迂回形狀的水通道的設置，污水流動距離在垂直空間上大大增加，節省了設備所占空間體積；
從而解決了傳統污水處理設備流程長、設備多、操作復雜、占地大、能耗高和功能單一的問題。
（發明人：李瑩;陳霞）
