公布日：2023.03.21
申請日：2022.12.02
分類號：C02F1/467(2023.01)I
摘要
本發明屬于廢水處理技術領域，具體為一種有色金屬廢水COD凈化裝置及工藝，不需要外部投加硫酸亞鐵，沒有大量含鐵污泥生成，避免了二次污染，也沒有引入大量硫酸根離子，出水含鹽量沒有太大變化；該裝置通過多段循環反應槽、方形電極的鐵片電極與石墨片電極充當折流板，加快了廢水流速，污泥不易在裝置內沉降，提高反應效率；該裝置陰極實用石墨片電極，運行過程基本無損耗，運行成本降低；裝置運行過程可控性強，通過控制電流和電壓即可實現不同強度的COD氧化效率，可實現線性控制的類芬頓反應。該裝置采用方形電極外殼和片式電極，與傳統箱體式催化電極相比，廢水與電極的接觸面積可提升至2‑3倍，停留時間可相對應減少50％左右。
權利要求書
1.一種有色金屬廢水COD凈化裝置，其特征在于，包括：循環反應槽、方形電極，循環反應槽與方形電極連通實現廢水的循環；方形電極的陽極采用鐵片電極，陰極采用石墨片電極，通過電極產生反應所需的亞鐵離子實現類芬頓反應，無需外加硫酸亞鐵。
2.根據權利要求1所述的凈化裝置，其特征在于，所述凈化裝置還包括硫酸加藥裝置、過氧化氫加藥裝置。
3.根據權利要求1所述的凈化裝置，其特征在于，所述循環反應槽包括N段循環反應槽，N≥2，其中，1段循環槽上設置有循環進水口、進水口；N段循環槽上設置有出水口、循環出水口。
4.根據權利要求3所述的凈化裝置，其特征在于，所述循環反應槽為四段循環反應槽，1段循環槽與2段循環槽底部連通，進入1段循環槽的廢水流入到2段循環槽，2段循環槽溢流至3段循環槽，3段循環槽與4段循環槽底部連通，溢流至3段循環槽廢水流入到4段循環槽。
5.根據權利要求1所述的凈化裝置，其特征在于，所述方形電極包括外殼和內部交叉排列的陰陽電極，廢水在方形電極內部往返流動，最終回到循環反應槽。
6.根據權利要求1所述的凈化裝置，其特征在于，所述方形電極的電極連接端通過方形密封墊密封，螺栓連接端蓋與外殼進行壓緊；所述方形電極還包括電源。
7.根據權利要求1所述的凈化裝置，其特征在于，所述凈化裝置還包括清洗藥劑加藥裝置、進水泵、進水閥、循環閥、出水閥、泵后循環閥、循環流量控制閥、加藥混合器、進水pH檢測儀、循環水pH檢測儀、循環流量檢測儀、進水流量檢測儀。
8.一種有色金屬廢水COD凈化工藝，其特征在于，采用權利要求1-7任一項所述的有色金屬廢水COD凈化裝置，包括如下步驟：S1.向循環反應槽中通入一定量的有色金屬廢水；S2.循環反應槽中的有色金屬廢水流經方形電極后又返回循環反應槽；S3.循環≥30min后，去除COD后的廢水排出至下一階段。
9.根據權利要求8所述的凈化工藝，其特征在于，所述凈化工藝具體為：S1.打開進水閥，啟動進水泵，有色金屬廢水進入到循環反應槽中；S2.關閉進水泵、進水閥，開啟硫酸加藥裝置，調節廢水pH為酸性時，開啟過氧化氫加藥裝置、循環泵、循環閥、泵后循環閥，循環反應槽中的有色金屬廢水流經方形電極后又返回循環反應槽；S3.循環≥30min后，開啟出水閥，去除COD后的廢水從出水管溢流排出至下一階段。
10.一種權利要求1-7任一項所述凈化裝置或權利要求8-9任一項所述凈化工藝在有色金屬工業的礦山、選礦、冶煉或加工領域的應用。
發明內容
為解決現有技術存在的問題，本發明的主要目的是提出一種有色金屬廢水COD凈化裝置及工藝，通過電驅動作用，促進羥基自由基(·OH)形成并加快羥基自由基(·OH)與廢水中COD的類芬頓反應。
為解決上述技術問題，根據本發明的一個方面，本發明提供了如下技術方案：

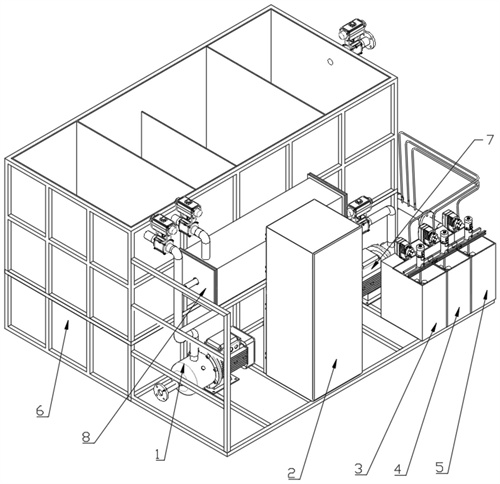

一種有色金屬廢水COD凈化裝置，包括：
循環反應槽、方形電極，循環反應槽與方形電極連通實現廢水的循環；方形電極的陽極采用鐵片電極，陰極采用石墨片電極，通過電極產生反應所需的亞鐵離子實現類芬頓反應，無需外加硫酸亞鐵。
作為本發明所述的一種有色金屬廢水COD凈化裝置的優選方案，其中：所述凈化裝置還包括硫酸加藥裝置、過氧化氫加藥裝置。
作為本發明所述的一種有色金屬廢水COD凈化裝置的優選方案，其中：所述循環反應槽包括N段循環反應槽，N≥2，其中，1段循環槽上設置有循環進水口、進水口；N段循環槽上設置有出水口、循環出水口。
作為本發明所述的一種有色金屬廢水COD凈化裝置的優選方案，其中：所述循環反應槽為四段循環反應槽，1段循環槽與2段循環槽底部連通，進入1段循環槽的廢水流入到2段循環槽，2段循環槽溢流至3段循環槽，3段循環槽與4段循環槽底部連通，溢流至3段循環槽廢水流入到4段循環槽。
作為本發明所述的一種有色金屬廢水COD凈化裝置的優選方案，其中：所述方形電極包括外殼和內部交叉排列的陰陽電極，廢水在方形電極內部往返流動，最終回到循環反應槽。
作為本發明所述的一種有色金屬廢水COD凈化裝置的優選方案，其中：所述方形電極的電極連接端通過方形密封墊密封，螺栓連接端蓋與外殼進行壓緊；所述方形電極還包括電源。
作為本發明所述的一種有色金屬廢水COD凈化裝置的優選方案，其中：所述凈化裝置還包括清洗藥劑加藥裝置、進水泵、進水閥、循環閥、出水閥、泵后循環閥、循環流量控制閥、加藥混合器、進水pH檢測儀、循環水pH檢測儀、循環流量檢測儀、進水流量檢測儀。
為解決上述技術問題，根據本發明的另一個方面，本發明提供了如下技術方案：
一種有色金屬廢水COD凈化工藝，采用上述有色金屬廢水COD凈化裝置，包括如下步驟：
S1.向循環反應槽中通入一定量的有色金屬廢水；
S2.循環反應槽中的有色金屬廢水流經方形電極后又返回循環反應槽；
S3.循環≥30min后，去除COD后的廢水排出至下一階段。
作為本發明所述的一種有色金屬廢水COD凈化工藝的優選方案，其中：所述凈化工藝具體為：
S1.打開進水閥，啟動進水泵，有色金屬廢水進入到循環反應槽中；
S2.關閉進水泵、進水閥，開啟硫酸加藥裝置，調節廢水pH為酸性時，開啟過氧化氫加藥裝置、循環泵、循環閥、泵后循環閥，循環反應槽中的有色金屬廢水流經方形電極后又返回循環反應槽；
S3.循環≥30min后，開啟出水閥，去除COD后的廢水排出至下一階段。
為解決上述技術問題，根據本發明的另一個方面，本發明提供了如下技術方案：
一種上述的凈化裝置或凈化工藝在有色金屬工業的礦山、選礦、冶煉或加工領域的應用。
本發明的有益效果如下：
本發明的主要目的是提出一種有色金屬廢水COD凈化裝置及工藝，不需要外部投加硫酸亞鐵，沒有大量含鐵污泥生成，避免了二次污染，也沒有引入大量硫酸根離子，出水含鹽量沒有太大變化；該裝置通過多段循環反應槽、方形電極的鐵片電極與石墨片電極充當折流板，加快了廢水流速，污泥不易在裝置內沉降，提高反應效率；該裝置陰極實用石墨片電極，運行過程基本無損耗，運行成本降低；裝置運行過程可控性強，通過控制電流和電壓即可實現不同強度的COD氧化效率，可實現線性控制的類芬頓反應。該裝置采用方形電極外殼和片式電極，與傳統箱體式催化電極相比，廢水與電極的接觸面積可提升至2-3倍，停留時間可相對應減少50％左右。
（發明人：高榮成;馬孟欣;袁濤;羅登鵬;國瀚文;馮萱）
