公布日：2023.02.24

申請日：2021.08.22

分類號：C02F3/30(2006.01)I

摘要

本發明專利提出了一種多宮格一體化污水處理器桶體的模塊化組合方法，它包括由多個外截面為長方形的筒體組成的長方形桶芯、以及以桶芯作為不可拆卸的內模制作的、包裹在桶芯上的帶纖維增加塑料的外殼。筒體可以只含單個宮格，也可以含多個宮格。采用這種方法，只用一種方管就可以模塊化組合成體積不同的多宮格一體化污水處理器的桶體；還可以桶芯采用PVC等塑料、外殼采用玻璃鋼。既節省投資、也減輕重量，而且能方便組合，加工工藝簡單。適合0.3～20立方的戶用和小型多宮格一體化污水處理器桶體的生產。

權利要求書

1.一種多宮格一體化污水處理器桶體的模塊化組合方法，它包括多宮格的桶芯和外殼，桶芯包括若干個筒體和類筒體，筒體和類筒體均是橫截面外形為方形，且等截面的直管，其特征是：桶芯是由至少4個以上筒體和類筒體兩兩相鄰并列模塊化粘接組合而成的、外側封閉的長方體；每個筒體包括至少1個宮格，桶芯至少包括9個宮格；每個宮格至少兩個不同壁上開有過流水孔；外殼是一層纖維加強塑料，它用桶芯作不可拆卸的內模制作而成。

2.如權利要求1所述的一種多宮格一體化污水處理器桶體的模塊化組合方法，其特征是：每個筒體相同且四邊封閉，每個類筒體部分四邊封閉，每個筒體和類筒體外側均帶有相同規則鋸齒，使兩兩相鄰?fù)搀w可以更好地配合。

3.如權利要求1所述的一種多宮格一體化污水處理器桶體的模塊化組合方法，其特征是：每個筒體的橫截面的一短邊開口并帶有聯接插口、另三邊封閉并帶有聯接插槽。

4.如權利要求1、2和3所述的一種多宮格一體化污水處理器桶體的模塊化組合方法，其特征是：在筒體的兩個不同壁的上部和底部分別開有進、出水孔。

5.如權利要求1、2和3所述的一種多宮格一體化污水處理器桶體的模塊化組合方法，其特征是：在筒體的兩個不同壁的上部或底部，開有進、出水孔，其中一個孔帶有導流管。

6.如權利要求4所述的一種多宮格一體化污水處理器桶體的模塊化組合方法，其特征是：每個筒體和類筒體上所有宮格的橫截面內尺寸相同，且均在底部宮格內嵌粘接有相應的宮格底。

7.如權利要求5所述的一種多宮格一體化污水處理器桶體的模塊化組合方法，其特征是：每個筒體和類筒體上所有宮格的橫截面內尺寸相同，且均在底部宮格內嵌粘接有相應的宮格底。

發明內容：

本發明專利提出了一種多宮格一體化污水處理器桶體的模塊化組合方法，它包括多宮格式的桶芯、筒體，其特征是：桶芯由多個橫截面外形為方形(包括正方形和長方形，下同)的筒體兩兩相鄰并列模塊化粘接組合而成的、外形封閉的長方體；每個筒體至少包括1個宮格；兩兩相鄰宮格之間的宮格壁的上部或下部交替開有過水的聯通孔；外殼是用桶芯作不需要拆卸的內模制作而成的纖維加強塑料層。

其基本思想是：將多根可加工成等截面的方形管裁成所需要高度的筒體，并將它們粘接在一起組成一個多宮格管桶芯，然后以此桶芯作為不需要拆卸內模制作外殼。多個筒體只需要形成外部封閉的長方體，中間也可以形成一定的空格節省材料，或者構成截面尺寸較大的二沉池。只要各筒體的橫截面外形是方形，就可以由多外筒體模塊化拼成外形封閉、且橫截面為方形(包括正方形和長方形，下同)的長、寬和高度不同組合的長方體，即可以通過模塊化組合形成不同的體積以滿足不同處理能力的一體化污水處理器桶體的需要；只要外形封閉，就可以直接作為制作外殼的內模。

每個筒體之間的應可靠粘接，以便保證筒體之間接縫不漏水、以及筒體之間的過水聯通孔不漏水。為此，可以采用可膠粘接的材料，如PVC、ABS擠塑管，或者玻璃鋼拉擠管，也可以采用可以熱熔粘接的材料，如PE擠塑管等，采用超聲波熱熔焊接。為了保證粘接的可靠，還可以在粘接加鉚接的方式，或者在過水聯通口處增加帶翻邊的密封圈。為保證整個桶芯在各種復雜環境條件下(如地埋)可靠性，在桶芯外要增加用帶有增強纖維的塑料外殼(典型的如玻璃鋼)。外殼可以用手糊方式，也可以用纏繞方式。帶增強纖維的塑料纏繞方式，可以使桶芯內各筒體能更加可靠的結合在一起，并增加整體外表面的抗刺強度。采用計算機控制的纏繞方式不僅可以使長方體桶芯均勻纏繞，而且可以設計所需要的纏繞方式。外殼制作后，再制作進出水口和檢修口等管口。

為了保證筒體是等截面的，目前典型工藝是擠塑或者玻璃鋼拉擠。當然，每個筒體可以是一個單一的宮格，也是一個多宮格方形管，且每個宮格的尺寸和形狀可以不同；甚至可以每個筒體截面尺寸可以不同。但為了組合方式，并且形成外形封閉的桶芯，每個筒體的外截面尺寸應是方形的。當然，為了保證每個宮格底部之間的水密封性，最好每個宮格底部內應先粘接一個底，再制作外殼。為了節約投資，最好每個宮格的尺寸都相同，每個筒體的橫截面尺寸也相同，這樣就可以采用相同的底。

當然，從水處理工藝角度看，也不一定要求每個宮格的橫截面尺寸都相同，如二沉池截面尺寸一般要大得多，可以將二沉池設計在桶體的中部，由多個筒體圍成二沉池，這樣可以節省材料。對采用多宮格的循環AAO法的一體化污水處理器，其要求在反應池內各宮格底部都安裝曝氣裝置，因此可在相應的宮格底部內嵌粘接安裝底，底可稍高于宮格底部，以便在下面再安裝曝氣裝置的氣管。在這種情況下，并不需要每個宮格底部都安裝底，而只需要大多數安裝即可。

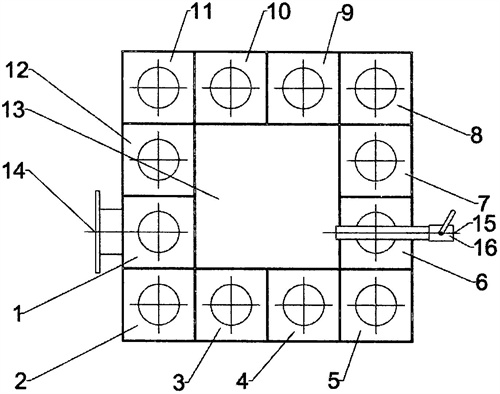

如果每個宮格(包括由筒體圍成的二沉池等的宮格)底部內都粘接了可靠的底，則外殼也可以不包括桶芯的底部。這種結構不僅可以節省材料，而且可以方便曝氣裝置氣管的安裝和檢修。典型情況是每個宮格的橫截面尺寸均相同，且每個宮格底部附近內粘接有相同的底。出于水處理工藝的需要，如便于集中清理淤泥，對二沉池等需要截面尺寸較大的池體，可以采用多個筒體圍成較大截面尺寸的二池，可在二沉池區域的底部和頂部(必要時還有中部)粘接較高的筒體環，并粘接底。

對較小的桶體，外殼也可以不包括桶蓋，可以另外制作整體的蓋子。對較大的桶體，宜先做整體的外殼后，再挖孔做檢修口等管孔。

每個筒體可以做成四邊封閉的方形截面，也可以做成三邊封閉、一邊開口且?guī)в新?lián)接插口的方形。采用這種方式，不僅可以節省材料和大量的粘接工作，而且可以避免筒體之間過水聯通口需要通過雙重壁的情況。但為了保證各筒體之間聯接的可靠性，需要在每個筒體上設計相應的聯接插槽和凸緣，并且在插槽與凸緣的聯接處也需要涂膠增加密封。因此采用這種方式時，只有采用可以膠接的材料制作筒體。

采用本專利的模塊化組合方法，最簡單的可以用一根擠塑方管或者拉擠玻璃鋼方管，裁成相同的長度，配上一種底，再加上一種纏繞機，就可以模塊化組合成不同體積的桶芯，并加工制造出不同處理能力的多宮格一體化污水處理器的桶體。生產工藝大大簡化，并且可以采用桶芯為塑料(如PVC)、外殼為玻璃鋼組合形式，不僅可以降低桶體重量，而且可以節省成本。當然，受加工設備和道路運輸條件限制，一般適合生產0.3-20噸/天的多宮格一體化污水處理器的桶體。

（發明人：孫長貴;姚中貴）
