公布日：2022.11.18

申請日：2022.08.24

分類號：C02F3/28(2006.01)I

摘要

本發明提供了一種厭氧反應器及反應系統，涉及水處理的技術領域，本發明提供的一種厭氧反應器，包括：罐體和設置于罐體內隔倉。罐體的頂部設置有進水口，罐體內設有進水區和出水區，進水口與進水區連通。隔倉內設有分離區和反應區，反應區內通過折流板分隔成多個預反應室，位于起始端的預反應室與進水區連通，位于末端的預反應室與分離區連通；分離區用于分離泥水混合物并得到污泥和凈水。提升裝置用于將分離區的污泥提升至進水區。利用折流板配合設置于罐頂?shù)倪M(jìn)水口，形成往復式進水方式，避免了現有技術中的管路容易堵塞，配水不均等問題。同時設置提升裝置提升污泥，使得罐內各區域均能夠發生厭氧反應，提高處理能力。

權利要求書

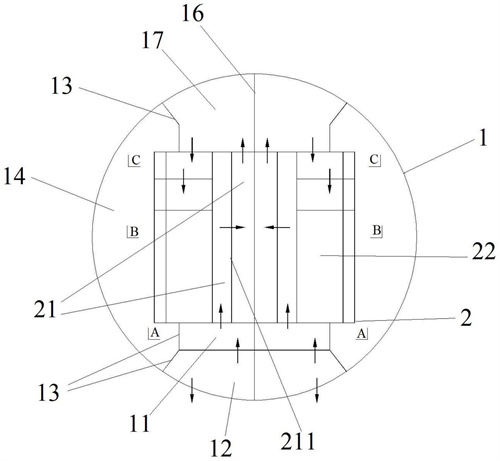

1.一種厭氧反應器，其特征在于，包括：罐體(1)、隔倉(2)和提升裝置；所述隔倉(2)設置于所述罐體(1)內；所述罐體(1)的頂部設置有進水口，所述罐體(1)內設有進水區(11)和出水區(12)，所述進水口與所述進水區(11)連通；所述隔倉(2)內設有分離區(22)和預反應區(21)，所述預反應區(21)內通過折流板(211)分隔成多個預反應室，位于起始端的所述預反應室與所述進水區(11)連通，位于末端的所述預反應室與所述分離區(22)連通；所述分離區(22)用于分離泥水混合物并得到污泥和凈水，凈水進入到所述出水區(12)；所述提升裝置用于將所述分離區(22)的污泥提升至所述進水區(11)。

2.根據權利要求1所述的厭氧反應器，其特征在于，所述分離區(22)下端設置有連通結構，上端設置有排水管路，所述連通結構和所述排水管路之間設置有泥水分離結構；所述罐體(1)內還設有主反應區(17)，所述主反應區(17)與位于末端的所述預反應室連通，所述連通結構連通所述分離區(22)和所述主反應區(17)，，所述排水管路遠離所述分離區(22)的一端與所述出水區(12)連通。

3.根據權利要求2所述的厭氧反應器，其特征在于，所述泥水分離結構包括填料支撐(222)和斜管填料(223)；所述填料支撐(222)與所述分離區(22)的內壁相連，所述斜管填料(223)設置于所述填料支撐(222)內。

4.根據權利要求1所述的厭氧反應器，其特征在于，所述進水區(11)與所述預反應區(21)之間設置有連通所述進水區(11)和所述預反應區(21)的第二過流孔(111)，所述第二過流孔(111)位于所述進水區(11)的底部。

5.根據權利要求1所述的厭氧反應器，其特征在于，所述罐體(1)內還設有污泥區(14)；所述分離區(22)下端與所述污泥區(14)連通，且經所述分離區(22)截留的污泥能夠回流至所述污泥區(14)內；所述污泥區(14)設置有所述提升裝置，所述提升裝置將所述污泥區(14)內的泥水混合物提升至所述進水區(11)。

6.根據權利要求1所述的厭氧反應器，其特征在于，所述出水區(12)與所述進水區(11)之間設置有所述提升裝置；所述提升裝置將所述出水區(12)內的凈水提升至所述進水區(11)。

7.根據權利要求1-6任一項所述的厭氧反應器，其特征在于，還包括氣源，所述氣源內存儲有沼氣，所述提升裝置包括為氣提裝置，所述氣源與所氣提裝置連通并向所述氣提裝置提供沼氣；所述氣源內的沼氣來自于所述預反應區(21)、主反應區(17)、進水區(11)、出水區(12)、分離區(22)和污泥區(14)內反應時產生的沼氣。

8.根據權利要求7所述的厭氧反應器，其特征在于，還包括曝氣裝置(3)，所述曝氣裝置(3)與所述氣源連通，所述氣源為所述曝氣裝置(3)提供氣體；所述曝氣裝置(3)覆蓋所述預反應區(21)、主反應區(17)、進水區(11)、出水區(12)、分離區(22)和污泥區(14)的底壁。

9.根據權利要求8所述的厭氧反應器，其特征在于，所述罐體(1)內設置有隔板(16)，所述隔板(16)將所述罐體(1)內分隔成獨立的多個處理區；每個所述處理區內均設置有所述隔倉(2)，以及設有與所述隔倉(2)對應設置的所述污泥區(14)、主反應區(17)、進水區(11)和出水區(12)；全部所述處理區均與所述氣源連通，每個所述處理區內的所述進水區(11)、出水區(12)、預反應區(21)、主反應區(17)、分離區(22)和污泥區(14)均設置有所述曝氣裝置(3)；每個所述處理區內的所述污泥區(14)和所述進水區(11)之間，以及所述出水區(12)和所述進水區(11)之間均設置有所述氣提裝置；所述氣源具有多條與所述處理區對應設置的支路，每個所述處理區內的所述氣提裝置和所述曝氣裝置(3)與對應的支路連通。

10.一種反應系統，其特征在于，包括如權利要求1至9任一項所述的厭氧反應器。

發明內容

(一)本發明所要解決的問題是：現有反應器底部進容易造成底部堵塞，且進水不均勻。

(二)技術方案

為了解決上述技術問題，本發明一方面實施例提供了一種厭氧反應器，包括：罐體、隔倉和提升裝置；所述隔倉設置于所述罐體內；

所述罐體的頂部設置有進水口，所述罐體內設有進水區和出水區，所述進水口與所述進水區連通；

所述隔倉內設有分離區和預反應區，所述預反應區內通過折流板分隔成多個預反應室，位于起始端的所述預反應室與所述進水區連通，位于末端的所述預反應室與所述分離區連通；

所述分離區用于分離泥水混合物并得到污泥和凈水，凈水進入到所述出水區；

所述提升裝置用于將所述分離區的污泥提升至所述進水區。

進一步的，所述分離區下端設置有連通結構，上端設置有排水管路，所述連通結構和所述排水管路之間設置有泥水分離結構；

所述罐體內還設有主反應區，所述主反應區與位于末端的所述預反應室連通，所述連通結構連通所述分離區和所述主反應區，所述排水管路遠離所述分離區的一端與所述出水區連通。

進一步的，所述泥水分離結構包括填料支撐和斜管填料；

所述填料支撐與所述分離區的內壁相連，所述斜管填料設置于所述填料支撐內。

進一步的，所述進水區與所述預反應區之間設置有連通所述進水區和所述預反應區的第二過流孔，所述第二過流孔位于所述進水區的底部。

進一步的，所述罐體內還設有污泥區；

所述分離區下端與所述污泥區連通，且經所述分離區截留的污泥能夠回流至所述污泥區內；

所述污泥區設置有所述提升裝置，所述提升裝置將所述污泥區內的泥水混合物提升至所述進水區。

進一步的，所述出水區與所述進水區之間設置有所述提升裝置；

所述提升裝置將所述出水區內的凈水提升至所述進水區。

進一步的，還包括氣源，所述氣源內存儲有沼氣，所述提升裝置包括為氣提裝置，所述氣源與所氣提裝置連通并向所述氣提裝置提供沼氣；

所述氣源內的沼氣來自于所述預反應區、主反應區、進水區、出水區、分離區和污泥區內反應時產生的沼氣。

進一步的，還包括曝氣裝置，所述曝氣裝置與所述氣源連通，所述氣源為所述曝氣裝置提供氣體；

所述曝氣裝置覆蓋所述預反應區、主反應區、進水區、出水區、分離區和污泥區的底壁。

進一步的，所述罐體內設置有隔板，所述隔板將所述罐體內分隔成獨立的多個處理區；

每個所述處理區內均設置有所述隔倉，以及設有與所述隔倉對應設置的所述污泥區、主反應區、進水區和出水區；全部所述處理區均與所述氣源連通，每個所述處理區內的所述進水區、出水區、預反應區、主反應區、分離區和污泥區均設置有所述曝氣裝置；每個所述處理區內的所述污泥區和所述進水區之間，以及所述出水區和所述進水區之間均設置有所述氣提裝置；所述氣源具有多條與所述處理區對應設置的支路，每個所述處理區內的所述氣提裝置和所述曝氣裝置與對應的支路連通。

本發明另一方面實施例還提供了一種反應系統，包括上述任一實施例所述的厭氧反應器。

本發明的有益效果：

本發明提供的一種厭氧反應器，包括：罐體、隔倉和提升裝置；隔倉設置于罐體內。罐體的頂部設置有進水口，罐體內設有進水區和出水區，進水口與進水區連通；隔倉內設有分離區和反應區，反應區內通過折流板分隔成多個預反應室，位于起始端的預反應室與進水區連通，位于末端的預反應室與分離區連通；分離區用于分離泥水混合物并得到污泥和凈水，凈水進入到出水區；提升裝置用于將分離區的污泥提升至進水區。

本發明提供的厭氧反應器，在罐體內設置進水區，在罐頂開設進水口，并向進水區注入廢水，設置多個利用折流板分隔的預反應室，形成往復式的進水方式，解決了現有技術中，進水管路容易堵塞，造成配水不均勻的問題；同時，泥水分離采用沉浸式分離，始終使污泥留在反應器內，分離效率高效，并且，設置提升裝置向進水區提升污泥，使得各個區域均能夠發生反應，提高處理能力。

（發明人：張高峰;王杰;陸舒飛;王宇;徐思恩）
