公布日：2023.03.07
申請日：2021.09.01
分類號：C02F9/00(2023.01)I;C02F103/16(2006.01)N
摘要
本發明公開了一種電鍍廢水處理凈化裝置，包括廢水池、處理箱和沖洗水槽，所述廢水池內壁開設有沖洗水槽，所述沖洗水槽一側開設有廢鍍液槽，所述沖洗水槽和廢鍍液槽內部均通過螺栓固定有擋板，所述擋板一側通過固定有隔板。本發明可以通過使用沖洗廢水稀釋電鍍廢液，提高電鍍廢液后續處理效率，且可以進行攪拌和加藥，對稀釋后的電鍍廢水進行處理。
權利要求書

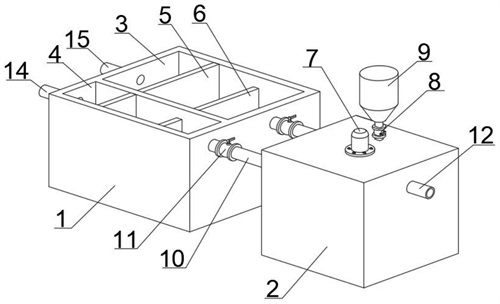

1.一種電鍍廢水處理凈化裝置，包括廢水池(1)、處理箱(2)和沖洗水槽(3)，其特征在于：所述廢水池(1)內壁開設有沖洗水槽(3)，所述沖洗水槽(3)一側開設有廢鍍液槽(4)，所述沖洗水槽(3)和廢鍍液槽(4)內部均通過螺栓固定有擋板(5)，所述擋板(5)一側通過固定有隔板(6)。
2.根據權利要求1所述的一種電鍍廢水處理凈化裝置，其特征在于：所述處理箱(2)位于廢水池(1)一側，所述處理箱(2)頂部通過螺栓固定有驅動電機(7)，所述驅動電機(7)底部輸出軸承通過插銷固定有攪拌桿(13)，所述攪拌桿(13)位于處理箱(2)內部，所述驅動電機(7)一側通過管道連接有藥劑調節閥(8)，所述藥劑調節閥(8)頂部通過螺紋槽連接有儲藥桶(9)。
3.根據權利要求1所述的一種電鍍廢水處理凈化裝置，其特征在于：所述處理箱(2)兩端通過法蘭連接有連接管(10)，所述連接管(10)一端通過螺紋槽連接有調節閥(11)，所述調節閥(11)一端通過管道分別連接沖洗水槽(3)和廢鍍液槽(4)內部。
4.根據權利要求1所述的一種電鍍廢水處理凈化裝置，其特征在于：所述沖洗水槽(3)一端焊接有沖洗進水管(15)，所述廢鍍液槽(4)一端焊接有廢液進水管(14)，所述廢液進水管(14)和沖洗進水管(15)均位于廢水池(1)外側。
5.根據權利要求1所述的一種電鍍廢水處理凈化裝置，其特征在于：所述處理箱(2)一端焊接有出水管(12)。
發明內容
本發明的主要目的在于提供一種電鍍廢水處理凈化裝置，可以有效解決背景技術中的問題。
為實現上述目的，本發明采取的技術方案為：
一種電鍍廢水處理凈化裝置，包括廢水池、處理箱和沖洗水槽，所述廢水池內壁開設有沖洗水槽，所述沖洗水槽一側開設有廢鍍液槽，所述沖洗水槽和廢鍍液槽內部均通過螺栓固定有擋板，所述擋板一側通過固定有隔板。
進一步地，所述處理箱位于廢水池一側，所述處理箱頂部通過螺栓固定有驅動電機，所述驅動電機底部輸出軸承通過插銷固定有攪拌桿，所述攪拌桿位于處理箱內部，所述驅動電機一側通過管道連接有藥劑調節閥，所述藥劑調節閥頂部通過螺紋槽連接有儲藥桶。
進一步地，所述處理箱兩端通過法蘭連接有連接管，所述連接管一端通過螺紋槽連接有調節閥，所述調節閥一端通過管道分別連接沖洗水槽和廢鍍液槽內部；控制調節閥的開設角度，可以控制電鍍廢液和沖洗廢水的流量。
進一步地，所述沖洗水槽一端焊接有沖洗進水管，所述廢鍍液槽一端焊接有廢液進水管，所述廢液進水管和沖洗進水管均位于廢水池外側。
進一步地，所述處理箱一端焊接有出水管；稀釋、處理后的電鍍廢水從出水管排出。
與現有技術相比，本發明具有如下有益效果：
1、通過設置沖洗水槽、廢鍍液槽、擋板和隔板，沖洗廢水經沖洗進水管流進沖洗水槽內，電鍍廢液經廢液進水管進入廢鍍液槽內，進入廢鍍液槽內的電鍍廢液和進入沖洗水槽內的沖洗廢水會依次被各自內部的擋板和隔板阻擋，隔板對廢液和廢水進行阻擋，使其可以在各自的水槽中進行沉淀，擋板可以防止廢液或廢水直接流過隔板，沉淀后的廢水和廢液漫過隔板經連接管流進處理箱內，人員打開并控制調節閥的開合角度，可以控制廢液和廢水的流量，使較多廢水和較少?gòu)U液流進處理箱內。
2、通過設置驅動電機、攪拌桿和儲藥桶，人員打開驅動電機帶動攪拌桿轉動，對進入內的廢液和廢水進行攪拌、混合，使廢水對廢液進行稀釋，同時人員可以將廢水處理藥劑倒入儲藥桶內，打開藥劑調節閥使藥劑進入處理箱內，與廢水廢液一起攪拌，對稀釋后廢液進行處理，經稀釋、處理后廢液排至處理槽內進行處理、凈化，可以提高電鍍廢水的處理效率。
（發明人：高達;王宏剛;趙玉）
