公布日：2023.06.27
申請日：2022.12.26
分類號：C02F3/12(2023.01)I;C02F1/44(2023.01)I;C02F1/36(2023.01)I;C02F1/20(2023.01)I
摘要
本發明提供一種減緩MBR膜污染的污水處理裝置，涉及膜生物反應器技術領域，該減緩MBR膜污染的污水處理裝置，包括：箱體，所述箱體的內部頂端和底端之間固定安裝有過濾膜，所述過濾膜圍成一個圓桶，所述過濾膜的外壁活動安裝有超聲波發生器，所述箱體的內頂部安裝有用于帶動超聲波發生器以過濾膜為軸旋轉的驅動機構，所述箱體的頂部安裝有伸入過濾膜內部的曝氣件。能夠減少污染物的沉淀，并且能夠?qū)^濾膜上的污染物沉淀進行清理，有效的減小了膜污染。
權利要求書

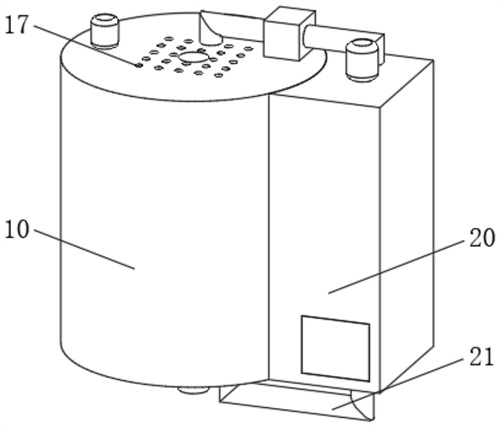

1.一種減緩MBR膜污染的污水處理裝置，其特征在于，包括：箱體(10)，所述箱體(10)的內部頂端和底端之間固定安裝有過濾膜(11)，所述過濾膜(11)圍成一個圓桶，所述過濾膜(11)的外壁活動安裝有超聲波發生器(13)，所述箱體(10)的內頂部安裝有用于帶動超聲波發生器(13)以過濾膜(11)為軸旋轉的驅動機構，所述箱體(10)的頂部安裝有伸入過濾膜(11)內部的曝氣件(16)。
2.根據權利要求1所述的減緩MBR膜污染的污水處理裝置，其特征是，所述驅動機構包括轉動安裝在過濾膜(11)外壁頂部的傳動齒圈(12)以及固定安裝在箱體(10)頂部的驅動電機(14)，所述驅動電機(14)的輸出軸伸入箱體(10)內部并固定安裝有與傳動齒圈(12)嚙合的主動齒輪(15)。
3.根據權利要求2所述的減緩MBR膜污染的污水處理裝置，其特征是，所述超聲波發生器(13)至少有兩個且沿過濾膜(11)的圓周方向均布，所述超聲波發生器(13)的頂端與傳動齒圈(12)的底端固定連接。
4.根據權利要求1所述的減緩MBR膜污染的污水處理裝置，其特征是，所述曝氣件(16)為曝氣管，所述曝氣管的側壁安裝開設有曝氣微孔，所述箱體(10)的頂部開設有用于將污水排入過濾膜(11)內部的進水口，所述箱體(10)的頂部開設有位于進水口周邊的排氣孔(17)。
5.根據權利要求1-4任一項所述的減緩MBR膜污染的污水處理裝置，其特征是，所述箱體(10)的一側安裝有沉淀箱(20)，所述箱體(10)的與沉淀箱(20)的之間安裝有循環機構。
6.根據權利要求5所述的減緩MBR膜污染的污水處理裝置，其特征是，所述循環機構包括安裝在箱體(10)底部的負壓泵，所述負壓泵的出水口與沉淀箱(20)的底部之間連通有排水管(21)，所述負壓泵的進水口與過濾膜(11)的內部相連通。
7.根據權利要求6所述的減緩MBR膜污染的污水處理裝置，其特征是，所述循環機構還包括安裝在箱體(10)頂部的水泵(22)，所述水泵(22)的進水口安裝有循環管(23)，所述循環管(23)的一端伸入沉淀箱(20)的內部，所述水泵(22)的出水口與過濾膜(11)的內部相連通。
8.根據權利要求5所述的減緩MBR膜污染的污水處理裝置，其特征是，所述沉淀箱(20)的頂部固定安裝有攪拌電機(24)，所述攪拌電機(24)的輸出軸伸入沉淀箱(20)并固定安裝有攪拌軸(25)，所述攪拌軸(25)的外壁安裝有攪拌葉片(26)。
發明內容
本發明的目的在于提供一種減緩MBR膜污染的污水處理裝置，旨在解決現有技術中的污水處理裝置通過促進了好氧顆粒污泥的形成，減少了膜污染物的產生，但是并不能夠避免膜污染物的產生，并不能夠?qū)?/span>MBR膜上的污染物進行清理的問題。
為實現上述目的，本發明采用如下技術方案：所述減緩MBR膜污染的污水處理裝置，包括：箱體，所述箱體的內部頂端和底端之間固定安裝有過濾膜，所述過濾膜圍成一個圓桶，所述過濾膜的外壁活動安裝有超聲波發生器，所述箱體的內頂部安裝有用于帶動超聲波發生器以過濾膜為軸旋轉的驅動機構，所述箱體的頂部安裝有伸入過濾膜內部的曝氣件。
本發明的進一步的技術方案為，所述驅動機構包括轉動安裝在過濾膜外壁頂部的傳動齒圈以及固定安裝在箱體頂部的驅動電機，所述驅動電機的輸出軸伸入箱體內部并固定安裝有與傳動齒圈嚙合的主動齒輪。
本發明的進一步的技術方案為，所述超聲波發生器至少有兩個且沿過濾膜的圓周方向均布，所述超聲波發生器的頂端與傳動齒圈的底端固定連接。
本發明的進一步的技術方案為，所述曝氣件為曝氣管，所述曝氣管的側壁安裝開設有曝氣微孔，所述箱體的頂部開設有用于將污水排入過濾膜內部的進水口，所述箱體的頂部開設有位于進水口周邊的排氣孔。
本發明的進一步的技術方案為，所述箱體的一側安裝有沉淀箱，所述箱體的與沉淀箱的之間安裝有循環機構。
本發明的進一步的技術方案為，所述循環機構包括安裝在箱體底部的負壓泵，所述負壓泵的出水口與沉淀箱的底部之間連通有排水管，所述負壓泵的進水口與過濾膜的內部相連通。
本發明的進一步的技術方案為，所述循環機構還包括安裝在箱體頂部的水泵，所述水泵的進水口安裝有循環管，所述循環管的一端伸入沉淀箱的內部，所述水泵的出水口與過濾膜的內部相連通。
本發明的進一步的技術方案為，所述沉淀箱的頂部固定安裝有攪拌電機，所述攪拌電機的輸出軸伸入沉淀箱并固定安裝有攪拌軸，所述攪拌軸的外壁安裝有攪拌葉片。
本發明的有益效果是：
1、將污水通過進水口排入到過濾膜所圍成的圓桶中，此時過濾膜對污水進行過濾，同時啟動超聲波發生器、驅動電機和曝氣件，曝氣件將氮?dú)馔ㄈ胛鬯羞M(jìn)行曝氣，從而將污水中的氧氣通過排氣孔排出，使得箱體內部處于厭氧環境，避免了污水中的污染物與氧氣反應沉淀在過濾膜上，同時驅動電機通過主動齒輪和傳動齒圈帶動超聲波發生器沿曝氣件圓周方向旋轉，同時超聲波發生器發出聲波對過濾膜上沉淀的污染物剝離，呈使得裝置能夠減少污染物的沉淀，并且能夠?qū)^濾膜上的污染物沉淀進行清理，有效的減小了膜污染。
2、污染物剝離后混合在水中，此時負壓泵將含有污染物的水通過排水管排入沉淀箱，此時沉淀箱內部好氧顆粒污泥混合液內與含有污染物的水混合反向，使得污染物沉淀，同時啟動攪拌電機，使其通過攪拌軸和攪拌葉片對好氧顆粒污泥混合液進行攪拌，加快污染物沉淀的效率和效果，然后將沉淀后的水通過水泵和循環管從新排入箱體進行過濾。
（發明人：李豐登;孫長城;趙世星;張瑋;陳利偉;史亞麗）
