公布日：2023.06.23

申請日：2023.02.07

分類號：C02F1/04(2023.01)I;C02F1/14(2023.01)I;C02F1/00(2023.01)I

摘要

本發明公開了一種太陽能污水處理設備及方法，應用在太陽能污水處理技術領域，本發明通過設置污水池和隔板配合，可以便于對污水和凈水進行分別儲存，并且通過污水閥和凈水閥進行凈水排放和污水供給，通過設置處理組件，其內艙和外艙之間的位置可以用于臨時收集光蒸餾的水，位于內艙內部的污水因?yàn)橥獠凯h(huán)境光通過聚光玻璃匯聚與吸光材料配合進行光蒸餾，蒸汽在聚光玻璃上凝結，并且沿著傾斜面滑落到內艙和外艙之間以收集，可以方便的對污水池中的水進行污水的添加以及凈水的收集，并且可以便于通過副構組件內部的結構進行大雜質的過濾，使得處理效果更好，并且可以通過附著框架的設置，有效方便的清潔鹽晶等雜質。

權利要求書

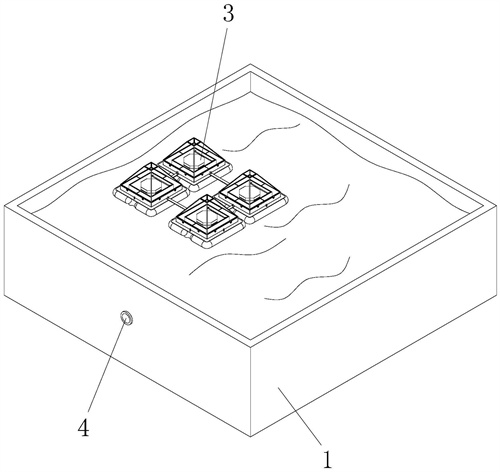

1.一種太陽能污水處理設備，包括污水池(1)，其特征在于：所述污水池(1)的內壁設置有隔板(2)，所述隔板(2)與污水池(1)一體成型，所述污水池(1)的內側設置有處理組件(3)，所述污水池(1)的左側栓接有污水閥(4)，所述污水池(1)右側的底部栓接有凈水閥(5)，所述隔板(2)的內側栓接有連接閥(6)；所述處理組件(3)包括內艙(301)，所述內艙(301)的外側栓接有外艙(302)，所述外艙(302)的頂部設置有頂架(303)，所述頂架(303)的內側卡接有聚光玻璃(304)，所述內艙(301)的底部栓接有副構組件(305)，所述內艙(301)的內側設置有吸光材料(306)。

2.根據權利要求1所述的一種太陽能污水處理設備，其特征在于：所述頂架(303)的外側和外艙(302)外側的頂部均栓接有連接板(7)，所述連接板(7)的內側設置有連接螺桿(8)，所述連接螺桿(8)外側的底部螺紋連接有螺套(9)。

3.根據權利要求1所述的一種太陽能污水處理設備，其特征在于：所述外艙(302)的內側栓接有支撐桿(10)，所述支撐桿(10)靠近內艙(301)的一側與內艙(301)栓接，所述外艙(302)和內艙(301)之間栓接有弧形積水板(11)。

4.根據權利要求3所述的一種太陽能污水處理設備，其特征在于：所述弧形積水板(11)的底部栓接有排放管(12)，所述排放管(12)遠離弧形積水板(11)的一側栓接有單向閥(13)，所述排放管(12)的外側與外艙(302)的左側通過防水膠粘接。

5.根據權利要求1所述的一種太陽能污水處理設備，其特征在于：所述外艙(302)的底部倒角處栓接有掛載環(14)，所述掛載環(14)的外側栓接有掛索(15)，所述掛索(15)的底部栓接有配重塊(16)。

6.根據權利要求1所述的一種太陽能污水處理設備，其特征在于：所述內艙(301)的內側栓接有限位架(17)，所述限位架(17)的頂部設置有附著框架(18)，所述附著框架(18)的內側栓接有把手(19)。

7.根據權利要求1所述的一種太陽能污水處理設備，其特征在于：所述副構組件(305)包括梯形架(3051)，所述梯形架(3051)的內側栓接有矩形架(3052)，所述矩形架(3052)的內側栓接有網架(3053)，所述網架(3053)的內側卡接有過濾網(3054)，所述矩形架(3052)的內側栓接有傾斜板(3055)，所述傾斜板(3055)的底部焊接有金屬倒鉤(3056)。

8.根據權利要求7所述的一種太陽能污水處理設備，其特征在于：所述梯形架(3051)外側的底部栓接有外圍框(20)，所述外圍框(20)的底部設置有底框(21)，所述底框(21)的頂部與矩形架(3052)栓接，所述底框(21)的內側設置有貫穿螺桿(22)，所述貫穿螺桿(22)頂部的外側與外圍框(20)螺紋連接。

9.根據權利要求1所述的一種太陽能污水處理設備，其特征在于：所述外艙(302)的外側栓接有擋架(23)，所述擋架(23)的底部設置有浮漂(24)，所述擋架(23)的頂部栓接有組裝螺桿(25)，所述組裝螺桿(25)的外側套接有連接架(26)，所述組裝螺桿(25)外側的頂部螺紋連接有穩固套(27)。

10.一種太陽能污水處理方法，其特征在于：包括以下步驟：S1.將外接軟管的一端與連接閥(6)連接，其另一端與單向閥(13)連接，隨后通過污水閥(4)向污水池(1)中投放污水，污水通過副構組件(305)的矩形架(3052)內側進入內艙(301)中；S2.環境光通過頂架(303)中的聚光玻璃(304)將光匯聚至吸光材料(306)的位置，以加快吸光材料(306)表面污水的蒸發速度，其蒸餾出的水會沿著傾斜的聚光玻璃(304)流到內艙(301)和外艙(302)之間，并且落入弧形積水板(11)的內側，其收集的凈水會通過排放管(12)和單向閥(13)以及外接軟管流到污水池(1)隔板(2)底部的空間內，以便于通過凈水閥(5)排出進行收集；S3.污水池(1)中的污水在經過矩形架(3052)內側的時候會從過濾網(3054)的位置將污水過濾，將大塊雜質濾除，隨后水會經過傾斜板(3055)，金屬倒鉤(3056)會將絮狀物等雜質進行收集。

發明內容

本發明的目的在于針對現有的一種太陽能污水處理設備及方法，其優點是可以便于清理附著在容器壁面鹽晶，并且可以對污水進行補充以及對蒸餾水進行收集的太陽能污水處理設備。

本發明的上述技術目的是通過以下技術方案得以實現的：一種太陽能污水處理設備，包括污水池，所述污水池的內壁設置有隔板，所述隔板與污水池一體成型，所述污水池的內側設置有處理組件，所述污水池的左側栓接有污水閥，所述污水池右側的底部栓接有凈水閥，所述隔板的內側栓接有連接閥；

所述處理組件包括內艙，所述內艙的外側栓接有外艙，所述外艙的頂部設置有頂架，所述頂架的內側卡接有聚光玻璃，所述內艙的底部栓接有副構組件，所述內艙的內側設置有吸光材料。

采用上述技術方案，通過設置污水池，對污水進行積攢，配合隔板可以使得污水池形成兩個空間，分別為頂部開口的污水儲存部，其可以從污水閥注入污水，以及于隔板底部相對封閉的凈水儲存部，其儲存的凈水可以從凈水閥排出以進行收集，設置的連接閥可以與處理組件配合，通過外接軟管將蒸餾下的凈水收集至隔板底部，處理組件的內艙內側作為蒸餾環境，外艙和內艙之間形成的空間用于臨時收集蒸餾凈水，頂架用于對聚光玻璃進行安裝，聚光玻璃用于匯聚環境光并且配合吸光材料加快內艙內側污水的蒸餾速度，設置的副構組件用于對污水進行初步處理。

本發明進一步設置為：所述頂架的外側和外艙外側的頂部均栓接有連接板，所述連接板的內側設置有連接螺桿，所述連接螺桿外側的底部螺紋連接有螺套。

采用上述技術方案，通過設置螺套和連接螺桿配合，在頂架與外艙體進行連接的時候可以將連接螺桿穿過連接板，之后將螺套旋緊在連接螺桿外。

本發明進一步設置為：所述外艙的內側栓接有支撐桿，所述支撐桿靠近內艙的一側與內艙栓接，所述外艙和內艙之間栓接有弧形積水板。

采用上述技術方案，通過設置支撐桿，可以輔助內艙受力，設置的弧形積水板可以便于對流下的蒸餾水進行收集。

本發明進一步設置為：所述弧形積水板的底部栓接有排放管，所述排放管遠離弧形積水板的一側栓接有單向閥，所述排放管的外側與外艙的左側通過防水膠粘接。

采用上述技術方案，通過設置排放管，可以便于將弧形積水板上積存的水排至單向閥的位置，單向閥與外接軟管連接，可以便于將凈水排到隔板底部。

本發明進一步設置為：所述外艙的底部倒角處栓接有掛載環，所述掛載環的外側栓接有掛索，所述掛索的底部栓接有配重塊。

采用上述技術方案，通過設置掛載環與掛索配合，可以便于將配重塊與外艙進行連接，配重塊可以保證結構穩定不易翻覆。

本發明進一步設置為：所述內艙的內側栓接有限位架，所述限位架的頂部設置有附著框架，所述附著框架的內側栓接有把手。

采用上述技術方案，通過設置限位架，可以便于對附著框架進行限位，在內艙內部長時間使用析出鹽晶等雜質后，其雜質會附著在附著框架的內部，設置的把手可以便于對附著框架進行取放。

本發明進一步設置為：所述副構組件包括梯形架，所述梯形架的內側栓接有矩形架，所述矩形架的內側栓接有網架，所述網架的內側卡接有過濾網，所述矩形架的內側栓接有傾斜板，所述傾斜板的底部焊接有金屬倒鉤。

采用上述技術方案，通過設置梯形架，可以便于對矩形架矩形安裝，設置的矩形架與網架配合，可以便于對進入矩形架內側的污水矩形初步過濾，設置的傾斜板與技術倒鉤配合，可以便于將絮狀物等刮下，避免影響光蒸餾過程。

本發明進一步設置為：所述梯形架外側的底部栓接有外圍框，所述外圍框的底部設置有底框，所述底框的頂部與矩形架栓接，所述底框的內側設置有貫穿螺桿，所述貫穿螺桿頂部的外側與外圍框螺紋連接。

采用上述技術方案，通過設置外圍框和底框配合，可以便于對梯形架和矩形架矩形安裝，在矩形架內部結構需要清理的時候，將貫穿螺桿旋出后，可以便于將矩形架和梯形架分離，以便于矩形架清潔處理。

本發明進一步設置為：所述外艙的外側栓接有擋架，所述擋架的底部設置有浮漂，所述擋架的頂部栓接有組裝螺桿，所述組裝螺桿的外側套接有連接架，所述組裝螺桿外側的頂部螺紋連接有穩固套。

采用上述技術方案，通過設置擋架，可以便于對浮漂進行阻擋限位，浮漂用于對結構提供浮力，使其浮在水面便于污水處理的位置，設置的組裝螺桿和穩固套配合，可以便于對連接架進行安裝，通過連接架，可以便于對多個處理組件進行連接組裝。

一種太陽能污水處理方法，包括以下步驟：

S1.將外接軟管的一端與連接閥連接，其另一端與單向閥連接，隨后通過污水閥向污水池中投放污水，污水通過副構組件的矩形架內側進入內艙中；

S2.環境光通過頂架中的聚光玻璃將光匯聚至吸光材料的位置，以加快吸光材料表面污水的蒸發速度，其蒸餾出的水會沿著傾斜的聚光玻璃流到內艙和外艙之間，并且落入弧形積水板的內側，其收集的凈水會通過排放管和單向閥以及外接軟管流到污水池隔板底部的空間內，以便于通過凈水閥排出進行收集；

S3.污水池中的污水在經過矩形架內側的時候會從過濾網的位置將污水過濾，將大塊雜質濾除，隨后水會經過傾斜板，金屬倒鉤會將絮狀物等雜質進行收集。

綜上所述，本發明具有以下有益效果：

通過設置污水池和隔板配合，可以便于對污水和凈水進行分別儲存，并且通過污水閥和凈水閥進行凈水排放和污水供給，通過設置處理組件，其內艙和外艙之間的位置可以用于臨時收集光蒸餾的水，位于內艙內部的污水因?yàn)橥獠凯h(huán)境光通過聚光玻璃匯聚與吸光材料配合進行光蒸餾，蒸汽在聚光玻璃上凝結，并且沿著傾斜面滑落到內艙和外艙之間以收集，可以方便的對污水池中的水進行污水的添加以及凈水的收集，并且可以便于通過副構組件內部的結構進行大雜質的過濾，使得處理效果更好，并且可以通過附著框架的設置，有效方便的清潔鹽晶等雜質。

（發明人：朱嘉;徐煒超）
