公布日：2023.06.23

申請日：2023.05.24

分類號：C02F1/00(2023.01)I;C02F5/00(2023.01)I;C02F1/44(2023.01)I

摘要

本發明涉及污水處理技術領域，具體公開了一種多膜污水處理系統及方法。本發明通過確定多個流程處理站點；確定處理監測周期，生成并向多個流程處理站點發送監測反饋信號；標記未知處理站點；選擇并標記協同處理站點；獲取協同反饋數據，進行數據綜合分析，生成處理調節指令，并發送至多個流程處理站點。能夠確定多個流程處理站點，周期性接收多個監測反饋數據，通過協同處理站點獲取未知處理站點對應的協同反饋數據，進而進行數據綜合分析，生成處理調節指令，發送至多個流程處理站點進行協同的處理調節，從而實現對多膜污水處理進行整體的綜合分析與調節，保障多膜污水處理過程整體的協調一致，進行高效、高質量的污水處理。

權利要求書

1.一種多膜污水處理方法，其特征在于，所述方法具體包括以下步驟：獲取多膜污水處理的流程設置數據，確定多個流程處理站點；根據所述流程設置數據，確定處理監測周期，生成并向多個所述流程處理站點發送監測反饋信號；按照所述處理監測周期，周期性接收并整理多個監測反饋數據，標記未知處理站點；根據所述流程設置數據，選擇并標記與所述未知處理站點對應的協同處理站點；通過所述協同處理站點，獲取協同反饋數據，進行數據綜合分析，生成處理調節指令，并將所述處理調節指令發送至多個流程處理站點；所述獲取多膜污水處理的流程設置數據，確定多個流程處理站點具體包括以下步驟：獲取多膜污水處理的流程設置數據；對所述流程設置數據進行處理流程分析，確定多個目標處理流程，多個目標處理流程包括：沉淀、RO膜過濾、SIC膜過濾、調節、軟化和氯化；根據多個所述目標處理流程，確定多個對應的流程處理站點；所述根據所述流程設置數據，確定處理監測周期，生成并向多個所述流程處理站點發送監測反饋信號具體包括以下步驟：提取所述流程設置數據中的周期設置數據；根據所述周期設置數據，確定處理監測周期；生成監測反饋信號；按照所述處理監測周期，將所述監測反饋信號向多個所述流程處理站點周期性發送；所述按照所述處理監測周期，周期性接收并整理多個監測反饋數據，標記未知處理站點具體包括以下步驟：周期性接收多個監測反饋數據；對多個所述監測反饋數據進行反饋地址記錄，得到地址記錄數據；獲取多個所述流程處理站點對應的站點地址數據；將所述地址記錄數據與所述站點地址數據進行對比，根據對比結果，從多個所述流程處理站點中標記未知處理站點；所述根據所述流程設置數據，選擇并標記與所述未知處理站點對應的協同處理站點具體包括以下步驟：根據所述流程設置數據，從多個所述流程處理站點中，標記所述未知處理站點對應的多個關聯處理站點；通過所述站點地址數據，獲取多個所述關聯處理站點與所述未知處理站點之間的通訊關系；按照多個所述通訊關系，在多個所述關聯處理站點中進行直接通訊篩選，生成通訊篩選結果；按照所述通訊篩選結果，從多個所述關聯處理站點中，篩選并標記協同處理站點；所述通過所述協同處理站點，獲取協同反饋數據，進行數據綜合分析，生成處理調節指令，并將所述處理調節指令發送至多個流程處理站點具體包括以下步驟：向所述協同處理站點發送協同反饋指令；通過所述協同處理站點，獲取所述未知處理站點發送的協同反饋數據；對所述協同反饋數據和多個所述監測反饋數據進行綜合分析，判斷是否需要處理調節；在需要處理調節時，生成相應的處理調節指令，并將所述處理調節指令發送至多個流程處理站點，包括協同處理站點和未知處理站點。

2.一種多膜污水處理系統，其特征在于，所述系統包括設置數據處理單元、周期處理監測單元、反饋接收整理單元、站點分析標記單元和協同綜合分析單元，其中：設置數據處理單元，用于獲取多膜污水處理的流程設置數據，確定多個流程處理站點；周期處理監測單元，用于根據所述流程設置數據，確定處理監測周期，生成并向多個所述流程處理站點發送監測反饋信號；反饋接收整理單元，用于按照所述處理監測周期，周期性接收并整理多個監測反饋數據，標記未知處理站點；站點分析標記單元，用于根據所述流程設置數據，選擇并標記與所述未知處理站點對應的協同處理站點；站點分析標記單元根據流程設置數據，按照多個流程處理站點對應的順序處理關系，確定與未知處理站點有直接關系的多個關聯處理站點，再根據站點地址數據，獲取多個關聯處理站點與未知處理站點之間的通訊關系，再按照多個通訊關系，判斷是否具有直接通訊關系，按照判斷結果，從多個關聯處理站點中篩選出與未知處理站點進行直接通訊的關聯處理站點，并將其標記為協同處理站點；協同綜合分析單元，用于通過所述協同處理站點，獲取協同反饋數據，進行數據綜合分析，生成處理調節指令，并將所述處理調節指令發送至多個流程處理站點；協同綜合分析單元通過生成協同反饋指令，并將協同反饋指令發送至協同處理站點，協同處理站點在接收協同反饋指令之后，與未知處理站點之間進行通信嘗試，在通信嘗試成功之后，通過協同處理站點，獲取未知處理站點發送的協同反饋數據，通過對協同反饋數據和多個監測反饋數據進行綜合分析，判斷是否需要對多膜污水處理的過程進行調節，在需要處理調節時，生成相應的處理調節指令，再將處理調節指令發送至多個流程處理站點，包括協同處理站點和未知處理站點；所述設置數據處理單元具體包括：設置獲取模塊，用于獲取多膜污水處理的流程設置數據；流程分析模塊，用于對所述流程設置數據進行處理流程分析，確定多個目標處理流程，多個目標處理流程包括：沉淀、RO膜過濾、SIC膜過濾、調節、軟化和氯化；站點確定模塊，用于根據多個所述目標處理流程，確定多個對應的流程處理站點；所述周期處理監測單元具體包括：數據提取模塊，用于提取所述流程設置數據中的周期設置數據；周期確定模塊，用于根據所述周期設置數據，確定處理監測周期；信號生成模塊，用于生成監測反饋信號；周期發送模塊，用于按照所述處理監測周期，將所述監測反饋信號向多個所述流程處理站點周期性發送；所述反饋接收整理單元具體包括：反饋接收模塊，用于周期性接收多個監測反饋數據；地址記錄模塊，用于對多個所述監測反饋數據進行反饋地址記錄，得到地址記錄數據；地址獲取模塊，用于獲取多個所述流程處理站點對應的站點地址數據；地址對比模塊，用于將所述地址記錄數據與所述站點地址數據進行對比，根據對比結果，從多個所述流程處理站點中標記未知處理站點。

發明內容

本發明的目的在于提供一種多膜污水處理系統及方法，旨在解決背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

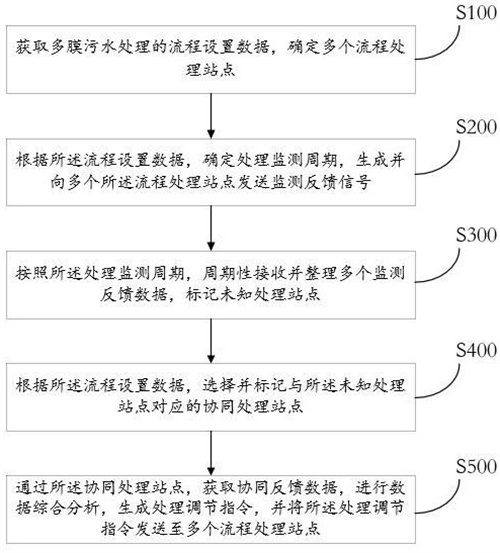

一種多膜污水處理方法，所述方法具體包括以下步驟：

獲取多膜污水處理的流程設置數據，確定多個流程處理站點；

根據所述流程設置數據，確定處理監測周期，生成并向多個所述流程處理站點發送監測反饋信號；

按照所述處理監測周期，周期性接收并整理多個監測反饋數據，標記未知處理站點；

根據所述流程設置數據，選擇并標記與所述未知處理站點對應的協同處理站點；

通過所述協同處理站點，獲取協同反饋數據，進行數據綜合分析，生成處理調節指令，并將所述處理調節指令發送至多個流程處理站點。

作為本發明技術方案進一步的限定，所述獲取多膜污水處理的流程設置數據，確定多個流程處理站點具體包括以下步驟：

獲取多膜污水處理的流程設置數據；

對所述流程設置數據進行處理流程分析，確定多個目標處理流程；

根據多個所述目標處理流程，確定多個對應的流程處理站點。

作為本發明技術方案進一步的限定，所述根據所述流程設置數據，確定處理監測周期，生成并向多個所述流程處理站點發送監測反饋信號具體包括以下步驟：

提取所述流程設置數據中的周期設置數據；

根據所述周期設置數據，確定處理監測周期；

生成監測反饋信號；

按照所述處理監測周期，將所述監測反饋信號向多個所述流程處理站點周期性發送。

作為本發明技術方案進一步的限定，所述按照所述處理監測周期，周期性接收并整理多個監測反饋數據，標記未知處理站點具體包括以下步驟：

周期性接收多個監測反饋數據；

對多個所述監測反饋數據進行反饋地址記錄，得到地址記錄數據；

獲取多個所述流程處理站點對應的站點地址數據；

將所述地址記錄數據與所述站點地址數據進行對比，根據對比結果，從多個所述流程處理站點中標記未知處理站點。

作為本發明技術方案進一步的限定，所述根據所述流程設置數據，選擇并標記與所述未知處理站點對應的協同處理站點具體包括以下步驟：

根據所述流程設置數據，從多個所述流程處理站點中，標記所述未知處理站點對應的多個關聯處理站點；

通過所述站點地址數據，獲取多個所述關聯處理站點與所述未知處理站點之間的通訊關系；

按照多個所述通訊關系，在多個所述關聯處理站點中進行直接通訊篩選，生成通訊篩選結果；

按照所述通訊篩選結果，從多個所述關聯處理站點中，篩選并標記協同處理站點。

作為本發明技術方案進一步的限定，所述通過所述協同處理站點，獲取協同反饋數據，進行數據綜合分析，生成處理調節指令，并將所述處理調節指令發送至多個流程處理站點具體包括以下步驟：

向所述協同處理站點發送協同反饋指令；

通過所述協同處理站點，獲取所述未知處理站點發送的協同反饋數據；

對所述協同反饋數據和多個所述監測反饋數據進行綜合分析，判斷是否需要處理調節；

在需要處理調節時，生成相應的處理調節指令，并將所述處理調節指令發送至多個流程處理站點。

一種多膜污水處理系統，所述系統包括設置數據處理單元、周期處理監測單元、反饋接收整理單元、站點分析標記單元和協同綜合分析單元，其中：

設置數據處理單元，用于獲取多膜污水處理的流程設置數據，確定多個流程處理站點；

周期處理監測單元，用于根據所述流程設置數據，確定處理監測周期，生成并向多個所述流程處理站點發送監測反饋信號；

反饋接收整理單元，用于按照所述處理監測周期，周期性接收并整理多個監測反饋數據，標記未知處理站點；

站點分析標記單元，用于根據所述流程設置數據，選擇并標記與所述未知處理站點對應的協同處理站點；

協同綜合分析單元，用于通過所述協同處理站點，獲取協同反饋數據，進行數據綜合分析，生成處理調節指令，并將所述處理調節指令發送至多個流程處理站點。

作為本發明技術方案進一步的限定，所述設置數據處理單元具體包括：

設置獲取模塊，用于獲取多膜污水處理的流程設置數據；

流程分析模塊，用于對所述流程設置數據進行處理流程分析，確定多個目標處理流程；

站點確定模塊，用于根據多個所述目標處理流程，確定多個對應的流程處理站點。

作為本發明技術方案進一步的限定，所述周期處理監測單元具體包括：

數據提取模塊，用于提取所述流程設置數據中的周期設置數據；

周期確定模塊，用于根據所述周期設置數據，確定處理監測周期；

信號生成模塊，用于生成監測反饋信號；

周期發送模塊，用于按照所述處理監測周期，將所述監測反饋信號向多個所述流程處理站點周期性發送。

作為本發明技術方案進一步的限定，所述反饋接收整理單元具體包括：

反饋接收模塊，用于周期性接收多個監測反饋數據；

地址記錄模塊，用于對多個所述監測反饋數據進行反饋地址記錄，得到地址記錄數據；

地址獲取模塊，用于獲取多個所述流程處理站點對應的站點地址數據；

地址對比模塊，用于將所述地址記錄數據與所述站點地址數據進行對比，根據對比結果，從多個所述流程處理站點中標記未知處理站點。

與現有技術相比，本發明的有益效果是：

本發明通過確定多個流程處理站點；確定處理監測周期，生成并向多個流程處理站點發送監測反饋信號；標記未知處理站點；選擇并標記協同處理站點；獲取協同反饋數據，進行數據綜合分析，生成處理調節指令，并發送至多個流程處理站點。能夠確定多個流程處理站點，周期性接收多個監測反饋數據，通過協同處理站點獲取未知處理站點對應的協同反饋數據，進而進行數據綜合分析，生成處理調節指令，發送至多個流程處理站點進行協同的處理調節，從而實現對多膜污水處理進行整體的綜合分析與調節，保障多膜污水處理過程整體的協調一致，進行高效、高質量的污水處理。

（發明人：全軍）
