公布日：2022.05.10
申請日：2022.03.06
分類號：C02F11/122(2019.01)I;C02F11/13(2019.01)I
摘要
本發明公開了一種帶有污泥干化功能的壓濾機濾板，包括板體，板體的表面安裝有濾布，所述板體的表面設置有凹槽，凹槽內均勻設置有若干個柱體，柱體內安裝有加熱器，柱體頂部固定有導熱片，凹槽底部設置有若干個出風口，每個柱體的外側以柱體的軸線為中心環形排布有四個出風口，板體內設置有過熱蒸汽管路，出風口與過熱蒸汽管路連接，凹槽靠近板體底部的側壁設置有排污口。本發明能夠改進現有技術的不足，提高用于泥餅加熱干燥的熱量利用率。
權利要求書

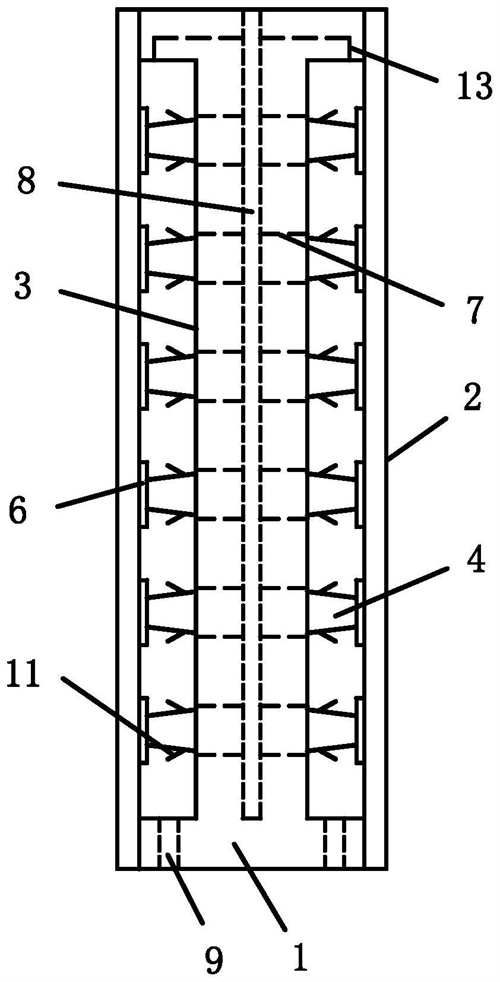

1.一種帶有污泥干化功能的壓濾機濾板，包括板體(1)，板體(1)的表面安裝有濾布(2)，其特征在于：所述板體(1)的表面設置有凹槽(3)，凹槽(3)內均勻設置有若干個柱體(4)，柱體(4)內安裝有加熱器(5)，柱體(4)頂部固定有導熱片(6)，凹槽(3)底部設置有若干個出風口(7)，每個柱體(4)的外側以柱體(4)的軸線為中心環形排布有四個出風口(7)，板體(1)內設置有過熱蒸汽管路(8)，出風口(7)與過熱蒸汽管路(8)連接，凹槽(3)靠近板體(1)底部的側壁設置有排污口(9)；柱體(4)為圓臺形，柱體(4)的頂部直徑與底部直徑之比為2:3；導熱片(6)為圓形，導熱片(6)的直徑與柱體(4)頂部的直徑之比為2:1，導熱片(6)上開設有若干個弧形導流槽(10)，弧形導流槽(10)以導熱片(6)的圓心為中心環形排布；柱體(4)側壁安裝有四個與柱體(4)外側出風口(7)一一對應的導流片(11)，出風口(7)的軸線穿過對應的導流片(11)，導流片(11)上設置有若干個相互平行的條形導流槽(12)；導流片(11)傾斜向上設置，導流片(11)與柱體(4)軸線的夾角為45°，條形導流槽(12)的導流方向朝向柱體(4)，條形導流槽(12)的導流方向與柱體(4)軸線的夾角為25°。
2.根據權利要求1所述的帶有污泥干化功能的壓濾機濾板，其特征在于：所述凹槽(3)靠近板體(1)頂部的側壁設置有旁路出風口(13)，旁路出風口(13)的出風方向與濾布(2)相平行，旁路出風口(13)與過熱蒸汽管路(8)連接。
發明內容
本發明要解決的技術問題是提供一種帶有污泥干化功能的壓濾機濾板，能夠解決現有技術的不足，提高用于泥餅加熱干燥的熱量利用率。
為解決上述技術問題，本發明所采取的技術方案如下。
一種帶有污泥干化功能的壓濾機濾板，包括板體，板體的表面安裝有濾布，所述板體的表面設置有凹槽，凹槽內均勻設置有若干個柱體，柱體內安裝有加熱器，柱體頂部固定有導熱片，凹槽底部設置有若干個出風口，每個柱體的外側以柱體的軸線為中心環形排布有四個出風口，板體內設置有過熱蒸汽管路，出風口與過熱蒸汽管路連接，凹槽靠近板體底部的側壁設置有排污口。
作為優選，所述柱體為圓臺形，柱體的頂部直徑與底部直徑之比為2:3。
作為優選，所述導熱片為圓形，導熱片的直徑與柱體頂部的直徑之比為2:1，導熱片上開設有若干個弧形導流槽，弧形導流槽以導熱片的圓心為中心環形排布。
作為優選，所述柱體側壁安裝有四個與柱體外側出風口一一對應的導流片，出風口的軸線穿過對應的導流片，導流片上設置有若干個相互平行的條形導流槽。
作為優選，所述導流片傾斜向上設置，導流片與柱體軸線的夾角為45°，條形導流槽的導流方向朝向柱體，條形導流槽的導流方向與柱體軸線的夾角為25°。
作為優選，所述凹槽靠近板體頂部的側壁設置有旁路出風口，旁路出風口的出風方向與濾布相平行，旁路出風口與過熱蒸汽管路連接。
采用上述技術方案所帶來的有益效果在于：本發明利用電加熱和過熱蒸汽的雙重干燥，實現對于泥餅的高效干燥，結構緊湊，熱量利用率高，能耗低。
（發明人：陳磊;劉桂林;陳旭;周明明）
