公布日：2023.06.23
申請日：2022.12.29
分類號：C02F1/24(2023.01)I;C02F1/28(2023.01)I;C02F1/40(2023.01)I
摘要
本發明提供一種用于含有油廢水處理的油水分離裝置，涉及油水分離技術領域。該用于含有油廢水處理的油水分離裝置，包括空箱，所述空箱的外壁右側固定連接有支撐板，所述支撐板的頂部前側固定連接有氣泵，所述氣泵的輸出端連通有出氣管，所述出氣管的一端延伸至空箱的內側。通過將固定螺栓螺紋連接在空箱的內壁上，將含油廢水倒入空箱內，配合氣泵工作通過進氣管抽氣，氣體經過出氣管進入空箱中，在含油廢水中產生大量氣泡，從而使油漬漂浮在水面上，再通過吸油輥對油漬進行吸附處理，一段時間后打開單向閥，廢水流入空箱左側，油漬留在吸油輥上，避免了添加藥物進行分離導致二次污染，更加環保，使用起來更加方便。
權利要求書

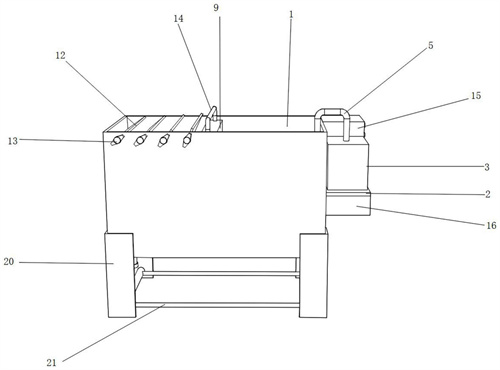

1.一種用于含有油廢水處理的油水分離裝置，包括空箱(1)，其特征在于：所述空箱(1)的外壁右側固定連接有支撐板(2)，所述支撐板(2)的頂部前側固定連接有氣泵(3)，所述氣泵(3)的輸出端連通有出氣管(5)，所述出氣管(5)的一端延伸至空箱(1)的內側，所述氣泵(3)的輸入端連通有進氣管(4)，所述進氣管(4)的底端貫穿支撐板(2)，所述空箱(1)的內壁前后側螺紋連接有多個固定螺栓(7)，所述固定螺栓(7)的末端固定連接有圓盤(6)，所述圓盤(6)的四周固定連接有多個吸油輥(8)，所述空箱(1)的中部固定連接有隔板(9)，所述隔板(9)的中部設置有單向閥(10)。
2.根據權利要求1所述的一種用于含有油廢水處理的油水分離裝置，其特征在于：所述支撐板(2)的底部固定連接有保護殼(16)，所述保護殼(16)的底部設置有多個開口(17)。
3.根據權利要求1所述的一種用于含有油廢水處理的油水分離裝置，其特征在于：所述空箱(1)的前側頂部轉動連接有多個旋鈕(13)，所述旋鈕(13)的后端貫穿空箱(1)并固定連接有遮板(12)。
4.根據權利要求1所述的一種用于含有油廢水處理的油水分離裝置，其特征在于：所述支撐板(2)的頂部后側固定連接有控制箱(15)，所述控制箱(15)和氣泵(3)電性連接。
5.根據權利要求1所述的一種用于含有油廢水處理的油水分離裝置，其特征在于：所述隔板(9)的頂部固定連接有扶桿(14)，所述單向閥(10)的左側固定連接有轉動環(11)。
6.根據權利要求1所述的一種用于含有油廢水處理的油水分離裝置，其特征在于：所述空箱(1)的底部四個拐角處均固定連接有支腿(20)，所述支腿(20)之間通過連接桿(21)相連接。
7.根據權利要求1所述的一種用于含有油廢水處理的油水分離裝置，其特征在于：所述空箱(1)的底部左側連通有出水管(18)，所述出水管(18)的底端設置有密封蓋(19)。
8.根據權利要求1所述的一種用于含有油廢水處理的油水分離裝置，其特征在于：所述空箱(1)采用不銹鋼材質。
發明內容
針對現有技術的不足，本發明提供了一種用于含有油廢水處理的油水分離裝置，解決了現有的油廢水分離裝置，大都使用化工除油，通過添加藥品對水和有油進行分離，分離完成后，藥品依舊殘留在廢水與油污內，此方式對廢水會造成二次污染，不便于廢水的排放的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種用于含有油廢水處理的油水分離裝置，包括空箱，所述空箱的外壁右側固定連接有支撐板，所述支撐板的頂部前側固定連接有氣泵，所述氣泵的輸出端連通有出氣管，所述出氣管的一端延伸至空箱的內側，所述氣泵的輸入端連通有進氣管，所述進氣管的底端貫穿支撐板，所述空箱的內壁前后側螺紋連接有多個固定螺栓，所述固定螺栓的末端固定連接有圓盤，所述圓盤的四周固定連接有多個吸油輥，所述空箱的中部固定連接有隔板，所述隔板的中部設置有單向閥。
優選的，所述支撐板的底部固定連接有保護殼，所述保護殼的底部設置有多個開口。
優選的，所述空箱的前側頂部轉動連接有多個旋鈕，所述旋鈕的后端貫穿空箱并固定連接有遮板。
優選的，所述支撐板的頂部后側固定連接有控制箱，所述控制箱和氣泵電性連接。
優選的，所述隔板的頂部固定連接有扶桿，所述單向閥的左側固定連接有轉動環。
優選的，所述空箱的底部四個拐角處均固定連接有支腿，所述支腿之間通過連接桿相連接。
優選的，所述空箱的底部左側連通有出水管，所述出水管的底端設置有密封蓋。
優選的，所述空箱采用不銹鋼材質。
工作原理：通過將固定螺栓螺紋連接在空箱的內壁上，將含油廢水倒入空箱內，配合氣泵工作通過進氣管抽氣，氣體經過出氣管進入空箱中，在含油廢水中產生大量氣泡，從而使油漬漂浮在水面上，再通過吸油輥對油漬進行吸附處理，一段時間后打開單向閥，廢水流入空箱左側，油漬留在吸油輥上，避免了添加藥物進行分離導致二次污染，更加環保，使用起來更加方便。
本發明提供了一種用于含有油廢水處理的油水分離裝置。具備以下有益效果：
本發明通過將固定螺栓螺紋連接在空箱的內壁上，將含油廢水倒入空箱內，配合氣泵工作通過進氣管抽氣，氣體經過出氣管進入空箱中，在含油廢水中產生大量氣泡，從而使油漬漂浮在水面上，再通過吸油輥對油漬進行吸附處理，一段時間后打開單向閥，廢水流入空箱左側，油漬留在吸油輥上，避免了添加藥物進行分離導致二次污染，更加環保，使用起來更加方便。
（發明人：李剛）
