公布日：2023.05.26
申請日：2022.12.30
分類號：C02F1/30(2023.01)I;B01F23/237(2022.01)I;C02F101/30(2006.01)N
摘要
本發明設計了一種等離子污水處理設備及其使用方法，其中，等離子污水處理設備包括氣源、等離子發生器、混合器和污水槽；氣源與等離子發生器的進氣口連通，等離子發生器的頂部與混合器的進氣端連接，混合器與污水槽之間還設置有循環流通管；循環流通管包括正向流通管和反向流通管；正向流通管一端連接混合器的混合出口，另一端連接污水槽頂部；反向流通管一端連接混合器的進水口，另一端連接污水槽底部；所述正向流通管上還設置有水泵和微納米氣泡器發生器用于增加等離子氣體與污水的接觸面積和接觸時間，再通過循環流通管實現污水的循環等離子處理，最終實現提升污水處理效率的技術效果。
權利要求書

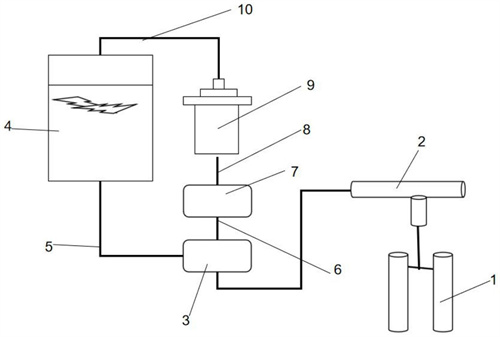

1.一種等離子污水處理設備，其特征在于，其包括氣源(1)、等離子發生器(2)、混合器(3)和污水槽(4)；所述氣源(1)與等離子發生器(2)的進氣口(15)連通；所述等離子發生器(2)的頂部與混合器(3)的進氣端連接；所述混合器(3)與污水槽(4)之間還設置有循環流通管。
2.根據權利要求1所述一種等離子污水處理設備，其特征在于，所述循環流通管包括正向流通管和反向流通管(5)；所述正向流通管一端連接混合器(3)的混合出口，另一端連接污水槽(4)頂部；所述反向流通管(5)一端連接混合器(3)的進水口，另一端連接污水槽(4)底部。
3.根據權利要求1所述一種等離子污水處理設備，其特征在于，所述正向流通管包括進水管(6)、出水管(10)、連通管(8)、水泵(7)和微納米氣泡發生器(9)；所述進水管(6)一端連接混合器(3)的混合出口，另一端連接水泵(7)進水口；所述連通管(8)一端連接水泵(7)出水口，另一端連接微納米氣泡發生器(9)入口；所述出水管(10)一端連接微納米氣泡發生器(9)出口，另一端連接污水槽(4)頂部。
4.根據權利要求1所述一種等離子污水處理設備，其特征在于，所述反向流通管(5)上還設置有水泵(7)。
5.根據權利要求1所述一種等離子污水處理設備，其特征在于，所述等離子發生器(2)包括外電極(11)、內電極(12)、介質阻擋管(13)以及外保護套(14)；所述外電極(11)、內電極(12)、介質阻擋管(13)均設置在外保護套(14)內部；所述外電極(11)嵌套在內電極(12)外，所述外電極(11)和內電極(12)之間設置有均勻排布的介質阻擋管(13)。
6.根據權利要求1所述一種等離子污水處理設備，其特征在于，所述外保護套(14)底部側壁上還設置有進氣口(15)。
7.根據權利要求1所述一種等離子污水處理設備，其特征在于，所述介質阻擋管(13)為中空結構，所述介質阻擋管(13)的底部位于進氣口(15)上端。
8.根據權利要求1所述一種等離子污水處理設備，其特征在于，所述外電極(11)、內電極(12)、介質阻擋管(13)之間還設置有填充硅膠。
9.根據權利要求1所述一種等離子污水處理設備的使用方法，其特征在于，包括以下步驟：步驟S1、打開氣源(1)，向等離子發生器(2)填充氣體；步驟S2、給內電極(12)和外電極(11)施加高壓電場；步驟S3、打開水泵(7)和微納米氣泡發生器(9)，將污水和等離子氣體經混合器(3)混合形成的混合物轉變?yōu)槲⒓{米氣泡水通向污水槽(4)頂部。
10.根據權利要求1所述一種等離子污水處理設備的使用方法，其特征在于，所述步驟S3中，污水槽(4)底部的污水同時流向混合器(3)的進水口。
發明內容
針對現有污水等離子體處理設備結構復雜、放電率低以及氣液接觸面積小、接觸時間短進而導致的污水處理效果低下的情況，本發明設計了一種等離子污水處理設備及其使用方法，以求針對現有污水等離子體處理設備以及其使用方法進行改進，實現提升污水處理效率的技術效果。
一種等離子污水處理設備，其包括氣源、等離子發生器、混合器和污水槽；
所述氣源與等離子發生器的進氣口連通；
所述等離子發生器的頂部與混合器的進氣端連接；
所述混合器與污水槽之間還設置有循環流通管。
優選地，所述循環流通管包括正向流通管和反向流通管；
所述正向流通管一端連接混合器的混合出口，另一端連接污水槽頂部；
所述反向流通管一端連接混合器的進水口，另一端連接污水槽底部。
優選地，所述正向流通管包括進水管、出水管、連通管、水泵和微納米氣泡發生器；
所述進水管一端連接混合器的混合出口，另一端連接水泵進水口；
所述連通管一端連接水泵出水口，另一端連接微納米氣泡發生器入口；
所述出水管一端連接微納米氣泡發生器出口，另一端連接污水槽頂部。
優選地，所述反向流通管上還設置有水泵。
優選地，所述等離子發生器包括外電極、內電極、介質阻擋管以及外保護套；
所述內電極接地，外電極接入高壓電；
所述外電極、內電極、介質阻擋管均設置在外保護套內部；
所述外電極嵌套在內電極外，所述外電極和內電極之間設置有均勻排布的介質阻擋管。
優選地，所述外保護套底部側壁上還設置有進氣口。
優選地，所述介質阻擋管為中空結構，所述介質阻擋管的底部位于進氣口上端。
優選地，所述外電極、內電極、介質阻擋管之間還設置有填充硅膠。
一種等離子污水處理設備的使用方法，包括以下步驟：
步驟S1、打開氣源(1)，向等離子發生器(2)填充氣體；
步驟S2、給內電極(12)和外電極(11)施加高壓電場；
步驟S3、打開水泵(7)和微納米氣泡發生器(9)，將污水和等離子氣體經混合器(3)混合形成的混合物轉變?yōu)槲⒓{米氣泡水通向污水槽(4)頂部。
優選地，所述步驟S3中，污水槽底部的污水同時流向混合器的進水口。
本申請的優點和效果如下：
1、本申請?jiān)O(shè)計的等離子污水處理設備將正向流通管一端連接混合器的混合出口，另一端連接污水槽頂部，反向流通管一端連接混合器的進水口，另一端連接污水槽底部；通過污水的重力作用使污水流向混合器，再通過水泵將污水循環抽送到污水槽頂部，實現污水的循環等離子處理，進而實現提升污水處理效率的技術效果。
2、本申請?jiān)O(shè)計的等離子污水處理設備只采用一個外電極和一個內電極，并在內外電極之間設置有均勻排布的介質阻擋管，并以此設計取代了現有單管介質阻擋方式，解決了現有等離子體污水處理設備的結構復雜、不易大規模使用以及放電效率低問題。
3、本申請通過在正向流通管上加設微納米氣泡發生器，增加了等離子氣體與污水的接觸，延長污水與等離子氣體的反應處理時間，能夠顯著的提高污水處理效率，提升處理效果。
4、本申請?jiān)O(shè)計的一種等離子體污水處理設備的使用方法，通過將內電極和外電極分別接地和高壓電后，打開氣源，向等離子發生器填充氣體，接著打開水泵和微納米氣泡發生器，將污水和等離子氣體經混合器混合形成的混合物轉變?yōu)闅馀萃ㄏ蛭鬯垌敳�，進而實現污水的循環等離子處理。
（發明人：王紅衛;鞠婕;梁兆學）
