公布日：2023.06.27
申請日：2023.05.30
分類號：C02F9/00(2023.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/66(2006.01)I;C02F103/44(2006.01)N;C02F1/72(2023.01)N;C02F1/54(2023.01)N;
C02F1/28(2023.01)N
摘要
本發明公開了一種用于洗車廢水處理設備，具體涉及洗車廢水處理設備技術領域，包括底板，所述底板上端后側固定有加藥罐，所述加藥罐上端設有加藥泵，所述底板左端設有沉淀加藥部件，所述沉淀加藥部件上端固定有除雜部件，所述除雜部件左右兩端均固定有收集部件。本發明所述的一種用于洗車廢水處理設備，通過往復部件的往復運動，可以帶動推塊下端的毛刷板對過濾網一上端進行刷洗，然后水泵一從沉淀箱內腔抽水，經輸水軟管送入出水管內腔，再由噴水頭噴出，可對過濾網一進行沖洗，防止過濾網一被雜質堵塞，從而影響過濾網一后續的過濾效果，通過對過濾網一的清理，以此提高裝置的實用性，通過對過濾網一的清理，來提高裝置的實用性。
權利要求書

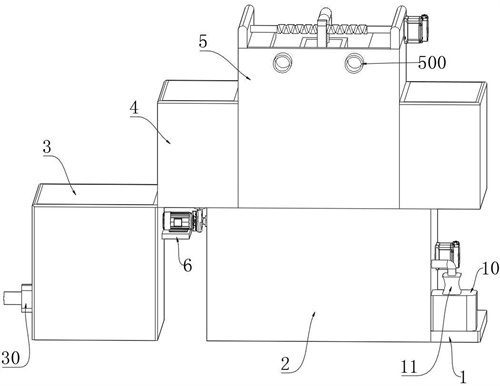

1.一種用于洗車廢水處理設備，包括底板（1），其特征在于：所述底板（1）上端后側固定有加藥罐（10），所述加藥罐（10）上端設有加藥泵（11），所述底板（1）左端設有沉淀加藥部件（2），所述沉淀加藥部件（2）上端固定有除雜部件（5），所述除雜部件（5）左右兩端均固定有收集部件（4），所述除雜部件（5）后端上側設有兩個對稱的輸水管（500），所述沉淀加藥部件（2）前端設有水泵一（200），所述水泵一（200）輸出端固定連接有輸水軟管（201），位于左側的所述收集部件（4）左端下側設有過濾部件（3），所述過濾部件（3）右端設有水泵二（6）；所述除雜部件（5）包括除雜污水箱（50）和一號電機（56），所述除雜污水箱（50）上端左右兩側均固定有安裝板（51），所述除雜污水箱（50）固定于所述沉淀加藥部件（2）上端，兩個所述安裝板（51）相互靠近的一端共同轉動安裝有往復螺桿（54），所述往復螺桿（54）與所述一號電機（56）輸出端固定連接，所述一號電機（56）固定于右側所述安裝板（51）的右端，所述往復螺桿（54）外表面中部設有螺桿連接部件（55），所述螺桿連接部件（55）下端固定有往復部件（52），所述除雜污水箱（50）內腔左右側壁頂部均固定有擋板（53），所述除雜污水箱（50）內腔左右側壁中部均開設有配合槽（501），所述除雜污水箱（50）內腔左右側壁下側依次固定有過濾網一（57）和活性炭過濾板二（58），所述除雜污水箱（50）內腔底壁開設有若干流通孔；所述往復部件（52）包括水管箱（520），所述水管箱（520）上端與所述螺桿連接部件（55）下端固定連接，所述水管箱（520）內腔前后側壁共同固定有出水管（521），所述出水管（521）與所述輸水軟管（201）相連通，所述出水管（521）外表面左右兩側均設有多個傾斜的噴水頭（522），所述水管箱（520）下端固定有推塊（523），所述推塊（523）下端中部固定有毛刷板（524），所述推塊（523）下端與所述過濾網一（57）上端緊密接觸；所述收集部件（4）包括收集箱（40），所述收集箱（40）內腔遠離所述除雜部件（5）的側壁設有三個限制部件（41），所述收集箱（40）靠近所述除雜部件（5）的一端上側開設有與配合槽（501）相配合的進污槽（42）；所述限制部件（41）包括圓柱（410），所述圓柱（410）固定于所述收集箱（40）內腔遠離所述除雜部件（5）的側壁，所述圓柱（410）靠近所述除雜部件（5）的一端固定有滑桿（411），所述滑桿（411）外表面套設有與所述圓柱（410）適配的壓縮彈簧（412），所述壓縮彈簧（412）遠離所述圓柱（410）的一端固定有滑板（413），所述滑板（413）在所述滑桿（411）外表面滑動，所述滑板（413）靠近所述除雜部件（5）的一端上側固定有頂桿（414），所述頂桿（414）外表面套設有套管（417），所述滑板（413）靠近所述除雜部件（5）的一端下側固定有連接塊（415），同側的三個所述連接塊（415）靠近所述除雜部件（5）的一端共同固定有推板（416），所述推板（416）在同側的所述進污槽（42）和所述配合槽（501）內腔滑動；本裝置在使用時，通過兩個所述輸水管（500）交替對所述除雜污水箱（50）內腔注入洗車廢水，當左側所述輸水管（500）對所述除雜污水箱（50）注入洗車廢水時，所述一號電機（56）啟動，使所述往復螺桿（54）開始轉動，所述螺桿連接部件（55）在所述往復螺桿（54）外表面向右側移動，帶動所述往復部件（52）向右側移動，當右側的所述輸水管（500）對所述除雜污水箱（50）內腔注入洗車廢水時，所述螺桿連接部件（55）在所述往復螺桿（54）外表面向左側移動，帶動所述往復部件（52）向右側移動，重復多次注入適量的水；所述往復部件（52）在進行往復運動時，將所述過濾網一（57）頂面的泥沙、垃圾推入兩側的所述收集箱（40）內腔；當所述往復部件（52）向右側的移動時，所述水管箱（520）接觸右側的三個所述頂桿（414），將三個所述頂桿（414）在所連接的所述套管（417）內腔向右側推動，三個所述頂桿（414）均推動所連接的所述滑板（413），三個所述滑板（413）在所連接的所述滑桿411外表面壓縮固定連接的所述壓縮彈簧（412），使三個所述壓縮彈簧（412）均在所述滑桿（411）外表面向右側的移動，從而使所連接的所述連接塊（415）將所述推板（416）從所述配合槽（501）和所述進污槽（42）內腔拉動，使所述推板（416）離開所述配合槽（501）和所述進污槽（42）內腔，使所述推板（416）與所述進污槽（42）形成空隙，讓所述推塊（523）推動的垃圾進入所述收集箱（40）內腔；當所述往復部件（52）向左側移動時，運動過程與向右側相同，也是將所述推塊（523）推動的垃圾推入左側的所述收集箱（40）內腔，所述往復部件（52）在進行往復運動時，所述螺桿連接部件（55）與左側的所述擋板（53）接觸時，所述往復部件（52）運動即停止，等待右側的所述輸水管（500）注水一段時間后，再次返回向右運動，所述螺桿連接部件（55）與右側的所述擋板（53）時，所述往復部件（52）運動接觸即停止，等待左側的所述輸水管（500）注水一段時間后，再次返回向左運動。
2.根據權利要求1所述的一種用于洗車廢水處理設備，其特征在于：所述過濾網一（57）頂面與兩個所述配合槽（501）內腔底壁相齊平，若干所述噴水頭（522）與所述除雜污水箱（50）內腔相通。
3.根據權利要求2所述的一種用于洗車廢水處理設備，其特征在于：兩個所述收集箱（40）分別與所述除雜污水箱（50）左右兩端固定連接。
4.根據權利要求3所述的一種用于洗車廢水處理設備，其特征在于：所述沉淀加藥部件（2）包括沉淀箱（20），所述沉淀箱（20）與所述底板（1）固定連接，所述沉淀箱（20）上端開設有多個進水孔，所述沉淀箱（20）右端中部固定有二號電機（21），所述二號電機（21）輸出端固定有攪拌架（22），所述沉淀箱（20）內腔底壁中部開設有沉淀槽（23），所述沉淀槽（23）底壁開設有排污口，所述沉淀箱（20）內腔底壁左右兩側均固定有梯形塊（24）。
5.根據權利要求4所述的一種用于洗車廢水處理設備，其特征在于：所述過濾部件（3）包括凈水箱（31），所述凈水箱（31）左端固定有出水閥（30），所述凈水箱（31）內腔從左到右依次固定有活性炭過濾板一（32）、石墨烯濾芯（33）和過濾膜（34）。
發明內容
本發明的主要目的在于提供一種用于洗車廢水處理設備，可以有效解決由于初次過濾的濾網清理不便導致后續洗車廢水過濾效果不佳的問題。
為實現上述目的，本發明采取的技術方案為：
一種用于洗車廢水處理設備，包括底板，所述底板上端后側固定有加藥罐，所述加藥罐上端設有加藥泵，所述底板左端設有沉淀加藥部件，所述沉淀加藥部件上端固定有除雜部件，所述除雜部件左右兩端均固定有收集部件，所述除雜部件后端上側設有兩個對稱的輸水管，所述沉淀加藥部件前端設有水泵一，所述水泵一輸出端固定連接有輸水軟管，位于左側的所述收集部件左端下側設有過濾部件，所述過濾部件右端設有水泵二；
所述除雜部件包括除雜污水箱和一號電機，所述除雜污水箱上端左右兩側均固定有安裝板，所述除雜污水箱固定于所述沉淀加藥部件上端，兩個所述安裝板相互靠近的一端共同轉動安裝有往復螺桿，所述往復螺桿與所述一號電機輸出端固定連接，所述一號電機固定于右側所述安裝板的右端，所述往復螺桿外表面中部設有螺桿連接部件，所述螺桿連接部件下端固定有往復部件，所述除雜污水箱內腔左右側壁頂部均固定有擋板，所述除雜污水箱內腔左右側壁中部均開設有配合槽，所述除雜污水箱內腔左右側壁下側依次固定有過濾網一和活性炭過濾板二，所述除雜污水箱內腔底壁開設有若干流通孔；
所述收集部件包括收集箱，所述收集箱內腔遠離所述除雜部件的側壁設有三個限制部件。
優選的，所述往復部件包括水管箱，所述水管箱上端與所述螺桿連接部件下端固定連接，所述水管箱內腔前后側壁共同固定有出水管，所述出水管與所述輸水軟管相連通，所述出水管外表面左右兩側均設有多個傾斜的噴水頭，所述水管箱下端固定有推塊，所述推塊下端中部固定有毛刷板，所述推塊下端與所述過濾網一上端緊密接觸。
優選的，所述過濾網一頂面與兩個所述配合槽內腔底壁相齊平，若干所述噴水頭與所述除雜污水箱內腔相通。
優選的，兩個所述收集箱分別與所述除雜污水箱左右兩端固定連接，所述收集箱靠近所述除雜部件的一端上側開設有與配合槽相配合的進污槽。
優選的，所述限制部件包括圓柱，所述圓柱固定于所述收集箱內腔遠離所述除雜部件的側壁，所述圓柱靠近所述除雜部件的一端固定有滑桿，所述滑桿外表面套設有與所述圓柱適配的壓縮彈簧，所述壓縮彈簧遠離所述圓柱的一端固定有滑板，所述滑板在所述滑桿外表面滑動，所述滑板靠近所述除雜部件的一端上側固定有頂桿，所述頂桿外表面套設有套管，所述滑板靠近所述除雜部件的一端下側固定有連接塊，同側的三個所述連接塊靠近所述除雜部件的一端共同固定有推板，所述推板在同側的所述進污槽和所述配合槽內腔滑動。
優選的，所述沉淀加藥部件包括沉淀箱，所述沉淀箱與所述底板固定連接，所述沉淀箱上端開設有多個進水孔，所述沉淀箱右端中部固定有二號電機，所述二號電機輸出端固定有攪拌架，所述沉淀箱內腔底壁中部開設有沉淀槽，所述沉淀槽底壁開設有排污口，所述沉淀箱內腔底壁左右兩側均固定有梯形塊。
優選的，所述過濾部件包括凈水箱，所述凈水箱左端固定有出水閥，所述凈水箱內腔從左到右依次固定有活性炭過濾板一、石墨烯濾芯和過濾膜。
與現有技術相比，本發明具有如下有益效果：
1、本裝置通過往復部件的往復運動，可以帶動推塊下端的毛刷板對過濾網一上端進行刷洗，然后水泵一從沉淀箱內腔抽水，經輸水軟管送入出水管內腔，再由與出水管向連接的噴水頭噴出，多個噴水頭對過濾網一進行沖洗，可對過濾網一進行沖洗，防止過濾網一被雜質堵塞，從而影響過濾網一后續的過濾效果，通過對過濾網一的清理，以此提高裝置的實用性，通過對過濾網一的清理，來提高裝置的實用性。
2、本裝置通過往復部件與兩側的多個限制部件相互配合，能夠?qū)⑦^濾網一上端面的垃圾與較大體積的雜質進行收集，防止較大的垃圾與雜質對過濾網一堵塞，且對垃圾與較大體積的雜質進行收集，便于后期對垃圾與較大體積的雜質清理。
（發明人：劉楊;張偉;范志強;唐聞力;李海娜）
