公布日：2023.06.13
申請日：2021.12.10
分類號：C02F1/40(2006.01)I;C10C1/02(2006.01)I;C02F103/34(2006.01)N
摘要
本發明公開了一種煤焦油脫鹽污水分級聚結除油成套設備，包括預處理裝置、輕重油分離裝置和重油深度分離裝置；其中，所述預處理裝置包括預處理罐，所述預處理罐的上端和下端分別設置有第一輕油包和第一重油包，內部則設置有填料柱模塊；所述輕重油分離罐的內部自左向右依次設有第一均布器、第一聚結模塊和第一沉降模塊；所述深度分離罐的內部自左向右依次設有第二均布器、第二聚結模塊和第二沉降模塊；本發明還公開了煤焦油脫鹽污水分級聚結除油方法。與傳統的輕/重油分離裝置相比，本發明的成套裝置具有分離精度高、占地面積小、結構緊湊的優點，尤其適用于化工行業中煤焦油脫鹽污水的處理。
權利要求書
1.一種煤焦油脫鹽污水分級聚結除油成套設備，其特征在于，所述成套設備包括預處理裝置、輕重油分離裝置和重油深度分離裝置，其中：所述預處理裝置包括預處理罐，所述預處理罐的上端和下端分別設置有第一輕油包和第一重油包，內部則設置有填料柱模塊；所述第一輕油包的上端為第一輕油出口，所述第一重油包的下端為第一重油出口，且所述填料柱模塊上方和下方的罐體側壁上分別設有第一含油污水進口和含油污水出口；所述輕重油分離裝置包括輕重油分離罐，所述輕重油分離罐的左右兩側分別設置有第二含油污水進口和第一凈化水出口，所述第二含油污水進口與所述預處理裝置的含油污水出口連接；所述輕重油分離罐的內部自左向右依次設有第一均布器、第一聚結模塊和第一沉降模塊，且所述第一沉降模塊右側的罐體上方和下方分別設置有第二輕油包和第二重油包，所述第二輕油包的上端為第二輕油出口，所述第二重油包的下端為第二重油出口；所述重油深度分離裝置包括深度分離罐，所述深度分離罐的左側設置有重油進口，該重油進口同時與所述預處理裝置的第一重油出口和輕重油分離裝置的第二重油出口連接；所述深度分離罐的內部自左向右依次設有第二均布器、第二聚結模塊和第二沉降模塊，且所述第二沉降模塊右側的罐體上方和下方分別設置有水包和第三重油出口，所述水包的頂端為第二凈化水出口。
2.根據權利要求1所述的分級聚結除油成套設備，其特征在于，所述預處理裝置的填料柱模塊包括上下兩塊密封盤、以及設置于兩塊密封盤之間的若干根填料柱，所述填料柱的內部填充具有聚結作用的顆粒狀介質。
3.根據權利要求2所述的分級聚結除油成套設備，其特征在于，所述填料柱采用星點式分布，所述填料柱142的直徑D1為50～300mm，相互間的距離S1為80～350mm。
4.根據權利要求2所述的分級聚結除油成套設備，其特征在于，所述填料柱采用環形式分布，所述填料柱142的直徑D2為50～300mm，相互間的距離S2為80～350mm。
5.根據權利要求2所述的分級聚結除油成套設備，其特征在于，所述填料柱的上下兩端的外壁設為外螺紋，而所述密封盤對應所述填料柱的位置開設螺紋孔，兩者螺紋連接。
6.根據權利要求2所述的分級聚結除油成套設備，其特征在于，所述預處理裝置的第一重油包上還設置有反洗液進口。
7.根據權利要求1所述的分級聚結除油成套設備，其特征在于，所述輕重油分離裝置的第一聚結模塊和所述重油深度分離裝置的第二聚結模塊采用Ω型纖維編織的親/疏水組合纖維模塊。
8.根據權利要求1所述的分級聚結除油成套設備，其特征在于，所述輕重油分離裝置的第一沉降模塊和所述重油深度分離裝置的第二沉降模塊均由間距在5～25mm之間的、具有波峰波谷交替結構的多層波紋板組成，且在波峰和波谷處開設有直徑1～8mm的圓孔，孔間距為30～150mm。
9.一種煤焦油脫鹽污水分級聚結除油方法，其特征在于，所述方法采用權利要求1～8中任一項所述的分級聚結除油成套設備，包括以下步驟：煤焦油脫鹽污水首先由含油污水進口進入預處理裝置，在通過預處理裝置內部的填料柱模塊時，含油水中的輕油油滴會在填料柱模塊中聚結長大，然后上浮至第一輕油包中排出，重油油滴則隨水流沉至底部的第一重油包，經過預處理分離的含油水相從預處理罐側面的含油污水出口至輕重油分離裝置；在輕重油分離裝置內部，含油水先經過第一均布器均布，然后流經第一聚結模塊，第一聚結模塊的聚結纖維的親疏水性對乳化態的含油水進行破乳，從而促進其聚結長大；再經過第一沉降模塊后，輕油上浮至輕重油分離罐上方的第二輕油包，重油下沉至下方的第二重油包，經處理后的凈化水則從輕重油分離罐的第一凈化水出口排出；經過輕重油分離裝置內部處理后的含重油水與預處理裝置的含重油水一起由重油進口進入重油深度分離裝置，經過第二均布器均布后，流經第二聚結模塊，由第二聚結模塊的聚結纖維對含重油水進行二次深度破乳分離，然后經過第二沉降模塊進行強化沉降，經處理的凈水與輕重油分離裝置處理的凈水匯聚排出，重油則下沉至第三罐體下部，從第三重油出口排出。
10.根據權利要求9所述的分級聚結除油方法，其特征在于，在預處理裝置內部，煤焦油脫鹽污水的截面流速為0.005m/s～0.02m/s。
11.根據權利要求9所述的分級聚結除油方法，其特征在于，在輕重油分離裝置內部，水相的截面流速為0.005m/s～0.02m/s。
12.根據權利要求9所述的分級聚結除油方法，其特征在于，在重油深度分離裝置內部，水相的截面流速為0.005m/s～0.02m/s。
發明內容
本發明的目的就在于針對現有煤焦油脫鹽設備及方法所存在的缺點，提供一種更有效的分級聚結除油設備。
為實現上述目的，本發明采用以下技術方案：

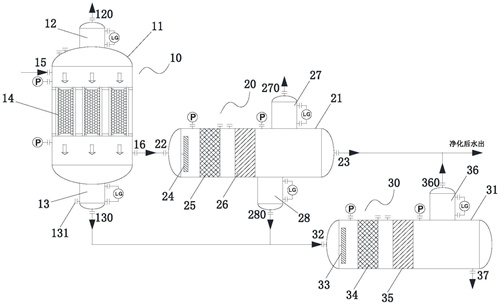

一種煤焦油脫鹽污水分級聚結除油成套設備，包括預處理裝置、輕重油分離裝置和重油深度分離裝置，其中：
所述預處理裝置包括預處理罐，所述預處理罐的上端和下端分別設置有第一輕油包和第一重油包，內部則設置有填料柱模塊；所述第一輕油包的上端為第一輕油出口，所述第一重油包的下端為第一重油出口，且所述填料柱模塊上方和下方的罐體側壁上分別設有第一含油污水進口和含油污水出口；
所述輕重油分離裝置包括輕重油分離罐，所述輕重油分離罐的左右兩側分別設置有第二含油污水進口和第一凈化水出口，所述第二含油污水進口與所述預處理裝置的含油污水出口連接；所述輕重油分離罐的內部自左向右依次設有第一均布器、第一聚結模塊和第一沉降模塊，且所述第一沉降模塊右側的罐體上方和下方分別設置有第二輕油包和第二重油包，所述第二輕油包的上端為第二輕油出口，所述第二重油包的下端為第二重油出口；
所述重油深度分離裝置包括深度分離罐，所述深度分離罐的左側設置有重油進口，該重油進口同時與所述預處理裝置的第一重油出口和輕重油分離裝置的第二重油出口連接；所述深度分離罐的內部自左向右依次設有第二均布器、第二聚結模塊和第二沉降模塊，且所述第二沉降模塊右側的罐體上方和下方分別設置有水包和第三重油出口，所述水包的頂端為第二凈化水出口。
根據本發明，所述預處理裝置的填料柱模塊包括上下兩塊密封盤、以及設置于兩塊密封盤之間的若干根填料柱，所述填料柱的內部填充具有聚結作用的顆粒狀介質。
進一步的，所述填料柱采用星點式分布，所述填料柱142的直徑D1為50～300mm，相互間的距離S1為80～350mm。
根據一個可替換的方案，所述填料柱采用環形式分布，所述填料柱142的直徑D2為50～300mm，相互間的距離S2為80～350mm。
進一步的，所述填料柱的上下兩端的外壁設為外螺紋，而所述密封盤對應所述填料柱的位置開設螺紋孔，兩者螺紋連接。
進一步的，所述預處理裝置的第一重油包上還設置有反洗液進口。
根據本發明，所述輕重油分離裝置的第一聚結模塊和所述重油深度分離裝置的第二聚結模塊采用Ω型纖維編織的親/疏水組合纖維模塊。
根據本發明，所述輕重油分離裝置的第一沉降模塊和所述重油深度分離裝置的第二沉降模塊均由間距在5～25mm之間的、具有波峰波谷交替結構的多層波紋板組成，且在波峰和波谷處開設有直徑1～8mm的圓孔，孔間距為30～150mm。
本發明還提供了一種煤焦油脫鹽污水分級聚結除油方法，采用如上所述的分級聚結除油成套設備，包括以下步驟：
煤焦油脫鹽污水首先由含油污水進口進入預處理裝置，在通過預處理裝置內部的填料柱模塊時，含油水中的輕油油滴會在填料柱模塊中聚結長大，然后上浮至第一輕油包中排出，重油油滴則隨水流沉至底部的第一重油包，經過預處理分離的含油水相從預處理罐側面的含油污水出口至輕重油分離裝置；
在輕重油分離裝置內部，含油水先經過第一均布器均布，然后流經第一聚結模塊，第一聚結模塊的聚結纖維的親疏水性對乳化態的含油水進行破乳，從而促進其聚結長大；再經過第一沉降模塊后，輕油上浮至輕重油分離罐上方的第二輕油包，重油下沉至下方的第二重油包，經處理后的凈化水則從輕重油分離罐的第一凈化水出口排出；
經過輕重油分離裝置內部處理后的含重油水與預處理裝置的含重油水一起由重油進口進入重油深度分離裝置，經過第二均布器均布后，流經第二聚結模塊，由第二聚結模塊的聚結纖維對含重油水進行二次深度破乳分離，然后經過第二沉降模塊進行強化沉降，經處理的凈水與輕重油分離裝置處理的凈水匯聚排出，重油則下沉至第三罐體下部，從第三重油出口排出。
進一步的，在預處理裝置內部，煤焦油脫鹽污水的截面流速為0.005m/s～0.02m/s。
進一步的，在輕重油分離裝置內部，水相的截面流速為0.005m/s～0.02m/s。
進一步的，在重油深度分離裝置內部，水相的截面流速為0.005m/s～0.02m/s。
本發明的煤焦油脫鹽污水分級聚結除油成套設備及方法具有以下有益效果：
1、與傳統的輕/重油分離裝置相比，本發明的成套裝置具有分離精度高、占地面積小、結構緊湊的優點，尤其適用于化工行業中煤焦油脫鹽污水的處理。
2、本發明的分級聚結除油方法具有很好的處理效果，完全能夠滿足煤焦油脫鹽污水的處理要求。
（發明人：錢運東;黃燎云;王李瑩;李裕東;孫英英）
