摘要
本發明公開了微廢水型純水護膜護泵，包括主RO膜，所述主RO膜輸入口上連接有第四連接管，第四連接管遠離主R0膜的一端設有水泵，所述第四連接管與水泵輸出端連接，所述水泵輸入端連接有第二連接管，所述第二連接管遠離水泵的一端設有用于進水的進水組件；本發明二次利用了主RO膜的廢水，將主RO膜廢水供給副RO進行了二次凈化，借用了主RO膜廢水口的壓力，這樣充分發揮了水泵的功率，凈水效率提升，同時經過副RO處理后排走的廢水量會大幅減小，可以將水的利用率提升到較高的水平，可以做到10杯純水只出一杯廢水，并通過純水回流至進水端的功能保護RO膜，增加RO模的使用壽命。
權利要求書

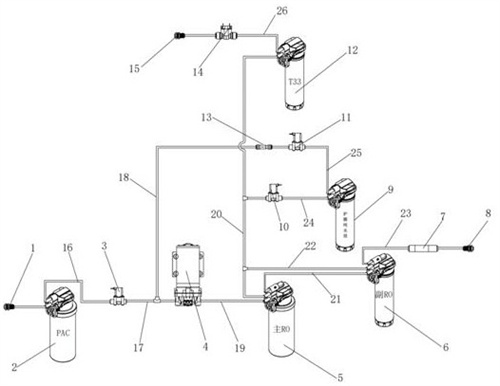

1.微廢水型純水護膜護泵，包括主R0膜（5），其特征在于；所述主R0膜（5）輸入口上連接有第四連接管（19），第四連接管（19）遠離主R0膜（5）的一端設有水泵（4），所述第四連接管（19）與水泵（4）輸出端連接，所述水泵（4）輸入端連接有第二連接管（17），所述第二連接管（17）遠離水泵（4）的一端設有用于進水的進水組件；所述主R0膜（5）的輸出口連接有第五連接管（20），所述第五連接管（20）遠離主R0膜（5）的一端設有用于排出純水的出水組件；所述主R0膜（5）廢水出口連接有第六連接管（21），所述第六連接管（21）遠離主R0膜（5）的一端設有副R0膜（6），所述第六連接管（21）與副R0膜（6）輸入端連接，所述副R0膜（6）輸出端設有第七連接管（22），第七連接管（22）遠離副R0膜（6）的一端與第五連接管（20）連通，所述副R0膜（6）的廢水出口設有用于排出廢水的排廢組件；所述第五連接管（20）上還連接有第九連接管（24），所述第九連接管（24）遠離第五連接管（20）的一端與護膜純水筒（9）的輸入端連接，所述第九連接管（24）上串聯有第一護膜電磁閥（10），所述護膜純水筒（9）輸出端設有第十連接管（25），第十連接管（25）遠離護膜純水筒（9）的一端與第二連接管（17）連通，所述第三連接管（18）上還串聯有逆止閥（13）和第二護膜電磁閥（11）。
2.根據權利要求1所述的微廢水型純水護膜護泵，其特征在于，所述進水組件包括主進水電池閥（3），所述主進水電池閥（3）輸出口與第二連接管（17）連接，所述主進水電池閥（3）輸入口連接有第一連接管（16），第一連接管（16）與前置復合濾芯（2）輸出端連通，所述前置復合濾芯（2）的輸入端的管道上連接有進水接口（1）。
3.根據權利要求1所述的微廢水型純水護膜護泵，其特征在于，所述出水組件包括顆�；钚蕴繛V芯（12），所述第五連接管（20）遠離主R0膜（5）的一端與顆粒活性炭濾芯（12）輸入端連接，顆粒活性炭濾芯（12）輸出端連接有第十一連接管（26），所述第十一連接管（26）遠離顆粒活性炭濾芯（12）的一端設有純水接頭（15），所述第十一連接管（26）上還串聯有高壓開關（14）。
4.根據權利要求2所述的微廢水型純水護膜護泵，其特征在于，所述排廢組件包括第八連接管（23），所述第八連接管（23）連接在副R0膜（6）廢水出口上，所述第八連接管（23）遠離副R0膜（6）的一端設有廢水接口（8），所述第八連接管（23）上串聯有廢水閥（7）。
5.根據權利要求4所述的微廢水型純水護膜護泵，其特征在于，所述進水接口（1）、廢水接口（8）和純水接頭（15）均為螺紋接頭。
6.根據權利要求1所述的微廢水型純水護膜護泵，其特征在于，所述第二連接管（17）和第五連接管直徑相同。
發明內容
本發明的目的在于提供微廢水型純水護膜護泵，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：微廢水型純水護膜護泵，包括主R0膜，所述主R0膜輸入口上連接有第四連接管，第四連接管遠離主R0膜的一端設有水泵，所述第四連接管與水泵輸出端連接，所述水泵輸入端連接有第二連接管，所述第二連接管遠離水泵的一端設有用于進水的進水組件；所述主R0膜的輸出口連接有第五連接管，所述第五連接管遠離主R0膜的一端設有用于排出純水的出水組件；所述主R0膜廢水出口連接有第六連接管，所述第六連接管遠離主R0膜的一端設有副R0膜，所述第六連接管與副R0膜輸入端連接，所述副R0膜輸出端設有第七連接管，第七連接管遠離副R0膜的一端與第五連接管連通，所述副R0膜的廢水出口設有用于排出廢水的排廢組件；所述第五連接管上還連接有第九連接管，所述第九連接管遠離第五連接管的一端與護膜純水筒的輸入端連接，所述第九連接管上串聯有第一護膜電磁閥，所述護膜純水筒輸出端設有第十連接管，第十連接管遠離護膜純水筒的一端與第二連接管連通，所述第三連接管上還串聯有逆止閥和第二護膜電磁閥。
作為本發明進一步的方案：所述進水組件包括主進水電池閥，所述主進水電池閥輸出口與第二連接管連接，所述主進水電池閥輸入口連接有第一連接管，第一連接管與前置復合濾芯輸出端連通，所述前置復合濾芯的輸入端的管道上連接有進水接口。
作為本發明再進一步的方案：所述出水組件包括顆粒活性炭濾芯，所述第五連接管遠離主R0膜的一端與顆粒活性炭濾芯輸入端連接，顆�；钚蕴繛V芯輸出端連接有第十一連接管，所述第十一連接管遠離顆�；钚蕴繛V芯的一端設有純水接頭，所述第十一連接管上還串聯有高壓開關。
作為本發明再進一步的方案：所述排廢組件包括第八連接管，所述第八連接管連接在副R0膜廢水出口上，所述第八連接管遠離副R0膜的一端設有廢水接口，所述第八連接管上串聯有廢水閥。
作為本發明再進一步的方案：所述進水接口、廢水接口和純水接頭均為螺紋接頭。
作為本發明再進一步的方案：所述第二連接管和第五連接管直徑相同。
與現有技術相比，本發明的有益效果是：本發明二次利用了主RO膜的廢水，將主RO膜廢水供給副RO進行了二次凈化，借用了主RO膜廢水口的壓力。這樣充分發揮了水泵的功率。凈水效率提升。同時經過副RO處理后排走的廢水量會大幅減小�？梢詫⑺睦寐侍嵘捷^高的水平�？梢宰龅�10杯純水只出一杯廢水。并通過純水回流至進水端的功能保護RO膜，增加RO模的使用壽命。
本發明二次利用廢水原本會很大程度減小副RO膜的使用壽命，但本方案合理的結合純水護膜方案很大程度減小了膜的損傷。使主副RO膜可以做到長效RO的效果。同時解決了無壓力桶凈水器長時間待機再次使用TDS值偏高的問題。
所以本方案起到了對目前凈水行業凈廢水比值低的革新。實現了大通量同時又是微廢水，純水護膜長效RO，高效節水護膜方案。
（發明人：馮曉燕）
