公布日：2023.06.23
申請日：2023.02.07
分類號：C02F9/00(2023.01)I;B01D33/03(2006.01)I;B01D33/54(2006.01)I;C02F3/02(2023.01)N;C02F3/32(2023.01)N;C02F3/34(2023.01)N;C02F1/00(2023.01)N
摘要
本發明屬于污水處理設備技術領域，具體涉及一種菌藻共生污水處理裝置。包括過濾池、處理池和沉淀池，過濾池、處理池和沉淀池依次通過水管連通，處理池的內側壁上設置有光源發生器，處理池的內腔頂部的拐角處傾斜設置有反光板，處理池的頂部開設有插孔，處理池的頂端設置有用于堵塞插孔的密封蓋，密封蓋的頂端連接有升降機構，升降機構固定在處理池的側壁上，密封蓋的底端通過連接桿連接有微藻集成組件，處理池的內底部設置有曝氣管，曝氣管與處理池外部的氣泵連通。發明中設置有微藻集成組件，使得微藻能夠附著在微藻集成組件上對污水進行處理，從而能夠有效避免微藻隨處理水排出處理池，進而降低污水處理成本。
權利要求書

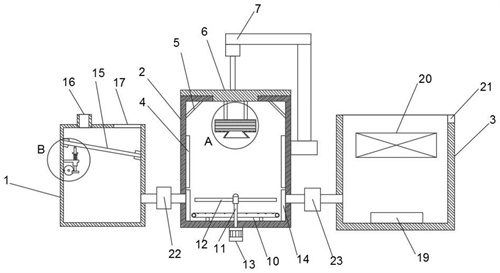

1.一種菌藻共生污水處理裝置，其特征在于，包括過濾池、處理池和沉淀池，所述過濾池、處理池和沉淀池依次通過水管連通，所述處理池的內側壁上設置有光源發生器，所述處理池的內腔頂部的拐角處傾斜設置有反光板，所述處理池的頂部開設有插孔，所述處理池的頂端設置有用于堵塞插孔的密封蓋，所述密封蓋的頂端連接有升降機構，所述升降機構固定在處理池的側壁上，所述密封蓋的底端通過連接桿連接有微藻集成組件，所述處理池的內底部設置有曝氣管，所述曝氣管與處理池外部的氣泵連通。
2.根據權利要求1所述的一種菌藻共生污水處理裝置，其特征在于，所述微藻集成組件包括網管，所述網管為兩端均敞口的矩形管，所述網管的底端中部連通有導流斗，所述網管的內腔自上到下依次設置有光導介質、微藻載板和光催化劑附著網。
3.根據權利要求1所述的一種菌藻共生污水處理裝置，其特征在于，所述升降機構包括支撐柱，所述支撐柱固定在處理池側壁上，所述支撐柱的頂端設置有懸臂，所述懸臂的一端與支撐柱固定連接，所述懸臂的另一端底部設置伸縮桿，所述伸縮桿的底端與密封蓋的頂端連接。
4.根據權利要求1所述的一種菌藻共生污水處理裝置，其特征在于，所述曝氣管為環形的曝氣管，所述曝氣管上均勻設置有若干曝氣孔，所述曝氣管的底端通過支撐桿與處理池的內底壁連接。
5.根據權利要求1所述的一種菌藻共生污水處理裝置，其特征在于，所述處理池內設置有攪拌軸，所述攪拌軸上安裝有攪拌葉片，所述攪拌軸的底端貫穿處理池的底壁與攪拌電機的輸出軸連接。
6.根據權利要求1所述的一種菌藻共生污水處理裝置，其特征在于，所述處理池的下部內側壁上設置有加熱板。
7.根據權利要求1所述的一種菌藻共生污水處理裝置，其特征在于，所述過濾池內的上部傾斜安裝有過濾網，所述過濾池頂部位于過濾網的高端上方設置有進水口，所述過濾池頂部位于過濾網的低端上方設置有清雜口，所述過濾網的下方設置有振蕩機構，所述振蕩機構固定在過濾池的內側壁上。
8.根據權利要求7所述的一種菌藻共生污水處理裝置，其特征在于，所述振蕩機構包括安裝座，所述安裝座的一端與過濾池的側壁固定連接，另一端開設有豎直的通孔，所述通孔內滑動穿設有振蕩桿，所述振蕩桿的上部設置有限位凸臺，所述限位凸臺位于安裝座的上方，所述振蕩桿的底端設置有推板，所述振蕩桿上位于限位凸臺與安裝座之間的位置套設有彈簧，所述彈簧的一端與限位凸臺固定連接，另一端與安裝座固定連接，所述安裝座的下方設置有轉動盤，所述轉動盤上一側端面的外圍設置有用于推動推板的凸柱。
9.根據權利要求1所述的一種菌藻共生污水處理裝置，其特征在于，所述沉淀池的底部設置有微納米氣泡發生器，所述沉淀池的中部設置有吸附固定床，所述沉淀池的側壁頂端設置有清水溢流口。
10.根據權利要求1所述的一種菌藻共生污水處理裝置，其特征在于，連通過濾池和處理池的水管上設置有第一水泵，連通處理池和沉淀池的水管上設置有第二水泵。
發明內容
針對上述現有技術中存在的問題，本發明提供了一種菌藻共生污水處理裝置，并具體公開了以下技術方案：
一種菌藻共生污水處理裝置，包括過濾池、處理池和沉淀池，所述過濾池、處理池和沉淀池依次通過水管連通，所述處理池的內側壁上設置有光源發生器，所述處理池的內腔頂部的拐角處傾斜設置有反光板，所述處理池的頂部開設有插孔，所述處理池的頂端設置有用于堵塞插孔的密封蓋，所述密封蓋的頂端連接有升降機構，所述升降機構固定在處理池的側壁上，所述密封蓋的底端通過連接桿連接有微藻集成組件，所述處理池的內底部設置有曝氣管，所述曝氣管與處理池外部的氣泵連通。
進一步的，所述微藻集成組件包括網管，所述網管為兩端均敞口的矩形管，所述網管的底端中部連通有導流斗，所述網管的內腔自上到下依次設置有光導介質、微藻載板和光催化劑附著網。
進一步的，所述升降機構包括支撐柱，所述支撐柱固定在處理池側壁上，所述支撐柱的頂端設置有懸臂，所述懸臂的一端與支撐柱固定連接，所述懸臂的另一端底部設置伸縮桿，所述伸縮桿的底端與密封蓋的頂端連接。
進一步的，所述曝氣管為環形的曝氣管，所述曝氣管上均勻設置有若干曝氣孔，所述曝氣管的底端通過支撐桿與處理池的內底壁連接。
進一步的，所述處理池內設置有攪拌軸，所述攪拌軸上安裝有攪拌葉片，所述攪拌軸的底端貫穿處理池的底壁與攪拌電機的輸出軸連接。
進一步的，所述處理池的下部內側壁上設置有加熱板。
進一步的，所述過濾池內的上部傾斜安裝有過濾網，所述過濾池頂部位于過濾網的高端上方設置有進水口，所述過濾池頂部位于過濾網的低端上方設置有清雜口，所述過濾網的下方設置有振蕩機構，所述振蕩機構固定在過濾池的內側壁上。
進一步的，所述振蕩機構包括安裝座，所述安裝座的一端與過濾池的側壁固定連接，另一端開設有豎直的通孔，所述通孔內滑動穿設有振蕩桿，所述振蕩桿的上部設置有限位凸臺，所述限位凸臺位于安裝座的上方，所述振蕩桿的底端設置有推板，所述振蕩桿上位于限位凸臺與安裝座之間的位置套設有彈簧，所述彈簧的一端與限位凸臺固定連接，另一端與安裝座固定連接，所述安裝座的下方設置有轉動盤，所述轉動盤上一側端面的外圍設置有用于推動推板的凸柱。
進一步的，所述沉淀池的底部設置有微納米氣泡發生器，所述沉淀池的中部設置有吸附固定床，所述沉淀池的側壁頂端設置有清水溢流口。
進一步的，連通過濾池和處理池的水管上設置有第一水泵，連通處理池和沉淀池的水管上設置有第二水泵。
與現有技術相比，本發明的有益效果為：
本發明中設置有微藻集成組件，使得微藻能夠附著在微藻集成組件上對污水進行處理，從而能夠有效避免微藻隨處理水排出處理池，進而降低污水處理成本；
本發明中設置有過濾池，過濾池內傾斜設置有過濾網，可以過濾污水中的雜物，過濾網下方設置有振蕩機構，可以實現對過濾網進行敲擊，從而避免過濾網堵塞；
沉淀池的底部設置有微納米氣泡發生器，產生的微納米氣泡可以有效吸附沉淀池中的懸浮物并使懸浮物進一步附著在固定床上，從而顯著提高了對水體中懸浮污泥的分離效果。
（發明人：羅光宏;楊宋琪;劉海燕;楊生輝;王麗娟;殷亮）
