公布日：2023.03.21
申請日：2022.12.13
分類號：C02F1/52(2023.01)I;C02F1/04(2023.01)I
摘要

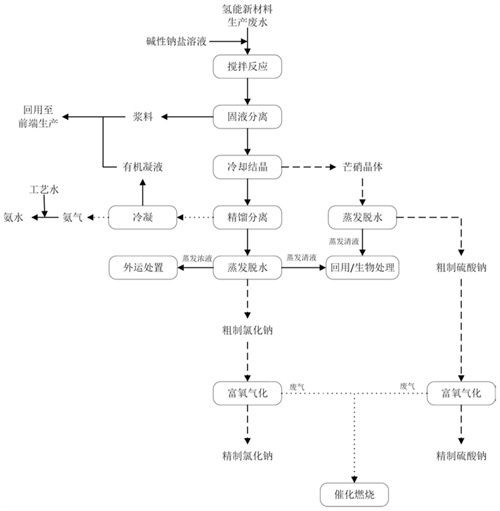

本發明的一種氫能新材料生產廢水處理及資源再生方法，包括如下步驟：(1)向氫能新材料生產廢水中加入堿性鈉鹽溶液，充分?jǐn)嚢璺磻?yīng)使得生產原料及中間體再生、析出，濾液進入結晶器；(2)采用軸流泵抽吸使廢水在冷卻器及結晶器內部循環，降溫后的廢水在結晶器內析晶、固液分離；(3)精餾塔釜液泵入蒸發器；精餾塔塔頂分離出有機物蒸汽及氨氣，冷凝后獲得有機凝液及高純氨氣；(4)硫酸鈉溶液和精餾塔釜液分別采用蒸發脫水，分離出蒸發清液、蒸發濃液、粗制鹽產品硫酸鈉和氯化鈉；(5)采用富氧氣化耦合催化燃燒工藝制得精制鹽產品硫酸鈉和氯化鈉。本發明處理效率高，運行成本低，中間體的利用率高，實現氨、鹽回收，從而產生了附加價值。
權利要求書
1.一種氫能新材料生產廢水處理及資源再生方法，其特征在于包括如下步驟：(1)向氫能新材料生產廢水中加入堿性鈉鹽溶液，充分?jǐn)嚢璺磻?yīng)使得生產原料及中間體再生、析出，固液分離后漿料循環至生產車間再利用，濾液進入結晶器；(2)采用軸流泵抽吸使濾液在結晶器及冷卻器之間內部循環，降溫后的廢水在結晶器內析晶、固液分離，回收獲得芒硝晶體和冷卻殘液；(3)冷卻殘液采用精餾分離技術，精餾塔釜液泵入蒸發系統；精餾塔塔頂分離出有機物蒸汽及氨氣，冷凝后獲得有機凝液及高純氨氣，有機凝液循環至生產車間再利用，氨氣以水吸收制成工業氨水再利用；(4)芒硝晶體和精餾塔釜液分別進入蒸發系統脫除水分，分離出蒸發清液、蒸發濃液、粗制鹽產品硫酸鈉和氯化鈉，蒸發清液回用作為生產補水或采用生物處理后外排；(5)粗制鹽產品硫酸鈉和氯化鈉采用富氧氣化耦合催化燃燒，反應結束后，制得精制鹽產品硫酸鈉和氯化鈉，作為工業鹽再利用。
2.根據權利要求1所述的氫能新材料生產廢水處理及資源再生方法，其特征在于：在步驟(1)中，所述的氫能新材料生產廢水的鹽含量≥10％(w/w)，COD為10000-80000mg/L，氨氮濃度≥3000mg/L。
3.根據權利要求1所述的氫能新材料生產廢水處理及資源再生方法，其特征在于：在步驟(1)中，所述的堿性鈉鹽溶液為氫氧化鈉溶液、碳酸鈉溶液和碳酸氫鈉溶液中的一種或幾種的組合。
4.根據權利要求2所述的氫能新材料生產廢水處理及資源再生方法，其特征在于：在步驟(1)中，所述的堿性鈉鹽溶液為氫氧化鈉時，與有機物(以COD計)質量比為0.4-2.0；堿性鈉鹽溶液為碳酸鈉時，與有機物(以COD計)質量比為0.6-2.7；堿性鈉鹽溶液為碳酸氫鈉時，與有機物(以COD計)質量比為1.0-4.5；反應時間為0.25-3.0h。
5.根據權利要求1所述的氫能新材料生產廢水處理及資源再生方法，其特征在于：在步驟(2)中，所述的冷卻器中冷卻后廢水溫度控制為-5-10℃。
6.根據權利要求1所述的氫能新材料生產廢水處理及資源再生方法，其特征在于：在步驟(3)中，精餾塔塔頂?shù)膲毫Α?/span>0.3MPaG；有機凝液采出量為處理水量的0.5-3.0％(w/w)；氨水制備方式為噴淋吸收或降膜吸收。
7.根據權利要求1所述的氫能新材料生產廢水處理及資源再生方法，其特征在于：在步驟(4)中，所述的蒸發清液的回用比例為70-95％(w/w)。
8.根據權利要求1所述的氫能新材料生產廢水處理及資源再生方法，其特征在于：在步驟(5)中，鼓入氧氣或氧氣與惰性氣體的混合氣，氧氣與有機物(以COD計)質量比為1.0-4.0。
9.根據權利要求8所述的氫能新材料生產廢水處理及資源再生方法，其特征在于：在步驟(5)中，所述的富氧氣化的溫度為400-750℃，時間為1.0-4.0h。
10.根據權利要求9所述的氫能新材料生產廢水處理及資源再生方法，其特征在于：在步驟(5)中，所述的催化燃燒裝置的煙氣溫度為260-400℃，催化劑載體為多孔材料，催化劑有效成分為過渡金屬及其氧化物中的一種或幾種的組合。
發明內容
本發明要解決的技術問題提供一種處理效率高、運行成本低的氫能新材料生產廢水處理方法，其能有效去除水中污染物，并將水中有價值的資源回收再利用。
為了解決上述問題，本發明提供了如下技術方案：本發明的一種氫能新材料生產廢水處理及資源再生方法，包括如下步驟：
(1)向氫能新材料生產廢水中加入堿性鈉鹽溶液，充分?jǐn)嚢璺磻?yīng)使得生產原料及中間體再生、析出，固液分離后漿料循環至生產車間再利用，濾液進入結晶器；
(2)采用軸流泵抽吸使濾液在結晶器及冷卻器之間內部循環，降溫后的廢水在結晶器內析晶、固液分離，回收獲得芒硝晶體和冷卻殘液；
(3)冷卻殘液采用精餾分離技術，精餾塔釜液泵入蒸發系統；精餾塔塔頂分離出有機物蒸汽及氨氣，冷凝后獲得有機凝液及高純氨氣，有機凝液循環至生產車間再利用，氨氣以水吸收制成工業氨水再利用；
(4)芒硝晶體和精餾塔釜液分別進入蒸發系統脫除水分，分離出蒸發清液、蒸發濃液、粗制鹽產品硫酸鈉和氯化鈉，蒸發清液回用作為生產補水或采用生物處理后外排；
(5)粗制鹽產品硫酸鈉和氯化鈉采用富氧氣化耦合催化燃燒，反應結束后，制得精制鹽產品硫酸鈉和氯化鈉，作為工業鹽再利用。
進一步地，在步驟(1)中，所述的氫能新材料生產廢水的鹽含量≥10％(w/w)，COD為10000-80000mg/L，氨氮濃度≥3000mg/L。
進一步地，在步驟(1)中，所述的堿性鈉鹽溶液為氫氧化鈉溶液、碳酸鈉溶液和碳酸氫鈉溶液中的一種或幾種的組合。
進一步地，在步驟(1)中，所述的堿性鈉鹽溶液為氫氧化鈉時，與有機物(以COD計)質量比為0.4-2.0；堿性鈉鹽溶液為碳酸鈉時，與有機物(以COD計)質量比為0.6-2.7；堿性鈉鹽溶液為碳酸氫鈉時，與有機物(以COD計)質量比為1.0-4.5；反應時間為0.25-3.0h。
進一步地，在步驟(2)中，所述的冷卻器中冷卻后廢水溫度控制為-5-10℃。
進一步地，在步驟(3)中，精餾塔塔頂?shù)膲毫Α?/span>0.3MPaG；有機凝液采出量為處理水量的0.5-3.0％(w/w)；氨水制備方式為噴淋吸收或降膜吸收。
更進一步地，在步驟(4)中，所述的蒸發清液的回用比例為70-95％(w/w)。
進一步地，在步驟(5)中，鼓入氧氣或氧氣與惰性氣體的混合氣，氧氣與有機物(以COD計)質量比為1.0-4.0。
進一步地，在步驟(5)中，所述的富氧氣化的溫度為400-750℃，時間為1.0-4.0h。
更進一步地，在步驟(5)中，所述的催化燃燒裝置的煙氣溫度為260-400℃，催化劑載體為多孔材料，催化劑有效成分為過渡金屬及其氧化物中的一種或幾種的組合。
有益效果：本發明處理效率高，運行成本低，生產原料及中間體的利用率高；可實現氨、鹽回收，從而產生附加價值；廢氣總量小，氮氧化物產生量大幅降低，易處理。
與現有技術相比，本發明的積極進步效果在于：
(1)采用堿性鈉鹽溶液實現生產原料及中間體再生，提高了原料利用率，且有利于富氧氣化耦合催化燃燒反應。
(2)精餾分離技術進一步提高了原料的利用率及氨氣純度，氨水品質達到工業氨水標準，雜質含量<0.1％；同時，有利于提高蒸發清液品質，實現廢水回用。
(3)在富氧氣化耦合催化燃燒反應過程，富氧氛圍可顯著提高鹽品質，達到工業級標準，可進一步利用。
（發明人：王文標;陳夢帆;王美靜;李智豪;張凱）
