公布日：2023.05.26
申請日：2023.04.24
分類號：B01D36/02(2006.01)I;B01D36/04(2006.01)I;B01D33/03(2006.01)I;B01D33/54(2006.01)I
摘要
本發明公開了一種多層過濾式污水處理設備，包括轉運部，所述轉運部包括回收箱，所述回收箱外表面固定連通有出料閥，過濾部，所述過濾部包括存儲箱，所述存儲箱底部通過支柱與回收箱內壁底部固定連接，所述存儲箱外表面固定連通有進料閥，所述存儲箱內壁滑動連接有過濾件，本發明涉及污水多級處理技術領域。該一種多層過濾式污水處理設備，能夠有效地解決現有技術中，在加工零件的污水中含有金屬材料碎屑，在對污水開展清除時，碎屑會塞住過濾網，造成后續機器設備凈化處理水源的能力大大降低，與此同時，堵在過濾網上的碎屑不容易清除，進而增加了機器設備清除成本費的問題。
權利要求書
1.一種多層過濾式污水處理設備，其特征在于，包括：轉運部（1），所述轉運部（1）包括回收箱（11），所述回收箱（11）外表面固定連通有出料閥（12）；過濾部（2），所述過濾部（2）包括存儲箱（21），所述存儲箱（21）底部通過支柱與回收箱（11）內壁底部固定連接，所述存儲箱（21）外表面固定連通有進料閥（22），所述存儲箱（21）內壁滑動連接有過濾件（23），所述過濾件（23）頂部設置有與存儲箱（21）內壁頂部相連接的強力彈簧（24），所述存儲箱（21）頂部設置有用于驅動過濾件（23）往復滑動的伸縮組件（25）；其中，所述過濾件（23）包括活塞板（231），所述存儲箱（21）通過開設在其內壁的滑槽與活塞板（231）外表面滑動連接，所述活塞板（231）內部開設有進料孔（232），所述活塞板（231）頂部與強力彈簧（24）底端固定連接，所述活塞板（231）上表面固定連通有與存儲箱（21）內部滑動連接的U型管（233），所述活塞板（231）下表面固定連通有過濾箱（234），所述過濾箱（234）內部滑動連接有若干組振動過濾器（235）；其中，所述伸縮組件（25）包括伸縮機組（251），所述伸縮機組（251）底部與存儲箱（21）頂部固定連接，所述伸縮機組（251）的輸出端固定連接有與進料孔（232）相貼合的密封塊（252），所述活塞板（231）上表面采用斜面設計，所述活塞板（231）上表面固定連接與密封塊（252）內部滑動連接的定位桿（236），所述U型管（233）遠離活塞板（231）一端固定連通有軟管；其中，多個所述振動過濾器（235）包括環板（2351），所述環板（2351）下表面設置有與過濾箱（234）內壁底部相連接的微型彈簧（2352），所述環板（2351）底端固定連通有與過濾箱（234）內部滑動連接的半球管（2353），所述半球管（2353）的球面開設有若干組細孔（2354），所述環板（2351）上表面緊密貼合有水輪（2355），所述水輪（2355）的非中心處固定連接有轉桿（2356），所述過濾箱（234）內壁底部通過支座與轉桿（2356）外表面轉動安裝，所述轉桿（2356）外表面固定連接有葉輪（2357），所述環板（2351）內壁固定連接有半封板（2358）。
2.根據權利要求1所述的一種多層過濾式污水處理設備，其特征在于：所述回收箱（11）內壁固定連接有過濾盤（13），所述過濾盤（13）內部與存儲箱（21）外表面固定連接。
3.根據權利要求1所述的一種多層過濾式污水處理設備，其特征在于：所述存儲箱（21）內部開設有清理孔（26），所述存儲箱（21）外表面通過滑軌轉動連接有與清理孔（26）端口緊密貼合的密封板（27），所述密封板（27）內部螺紋連接有抵緊桿（28）。
4.根據權利要求1所述的一種多層過濾式污水處理設備，其特征在于：所述半球管（2353）內壁固定連接有隔架（2359），所述半球管（2353）與隔架（2359）圍成的空間設置有浮動球（2350）。
發明內容
針對現有技術所存在的上述缺點，本發明提供了一種多層過濾式污水處理設備，能夠有效地解決現有技術中，在加工零件的污水中含有金屬材料碎屑，在對污水開展清除時，碎屑會塞住過濾網，造成后續機器設備凈化處理水源的能力大大降低，與此同時，堵在過濾網上的碎屑不容易清除，進而增加了機器設備清除成本費的問題。
為實現以上目的，本發明通過以下技術方案予以實現：

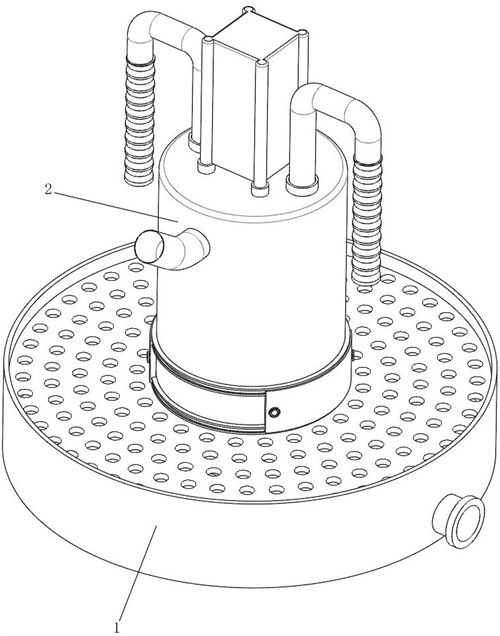

本發明提供一種多層過濾式污水處理設備，包括：
轉運部，所述轉運部包括回收箱，所述回收箱外表面固定連通有出料閥；
過濾部，所述過濾部包括存儲箱，所述存儲箱底部通過支柱與回收箱內壁底部固定連接，所述存儲箱外表面固定連通有進料閥，所述存儲箱內壁滑動連接有過濾件，所述過濾件頂部設置有與存儲箱內壁頂部相連接的強力彈簧，所述存儲箱頂部設置有用于驅動過濾件往復滑動的伸縮組件；
其中，所述過濾件包括活塞板，所述存儲箱通過開設在其內壁的滑槽與活塞板外表面滑動連接，所述活塞板內部開設有進料孔，所述活塞板頂部與強力彈簧底端固定連接，所述活塞板上表面固定連通有與存儲箱內部滑動連接的U型管，所述活塞板下表面固定連通有過濾箱，所述過濾箱內部滑動連接有若干組振動過濾器。
進一步地，所述回收箱內壁固定連接有過濾盤，所述過濾盤內部與存儲箱外表面固定連接。
進一步地，所述存儲箱內部開設有清理孔，所述存儲箱外表面通過滑軌轉動連接有與清理孔端口緊密貼合的密封板，所述密封板內部螺紋連接有抵緊桿。
進一步地，所述伸縮組件包括伸縮機組，所述伸縮機組底部與存儲箱頂部固定連接，所述伸縮機組的輸出端固定連接有與進料孔相貼合的密封塊。
進一步地，所述活塞板上表面采用斜面設計，所述活塞板上表面固定連接與密封塊內部滑動連接的定位桿，所述U型管遠離活塞板一端固定連通有軟管。
進一步地，多個所述振動過濾器包括環板，所述環板下表面設置有與過濾箱內壁底部相連接的微型彈簧，所述環板底端固定連通有與過濾箱內部滑動連接的半球管，所述半球管的球面開設有若干組細孔，所述環板上表面緊密貼合有水輪，所述水輪的非中心處固定連接有轉桿，所述過濾箱內壁底部通過支座與轉桿外表面轉動安裝，所述轉桿外表面固定連接有葉輪。
進一步地，所述環板內壁固定連接有半封板，所述半球管內壁固定連接有隔架，所述半球管與隔架圍成的空間設置有浮動球。
本發明提供的技術方案，與現有技術相比，具有如下有益效果：
本發明設置有活塞板、密封塊以及過濾器，活塞板和密封塊同步向下運動接觸污水，由于污水中的大塊金屬碎屑沉淀在存儲箱內壁底部，所以活塞板和密封塊向下擠壓存儲箱中的污水，上層不含有大塊金屬碎屑的污水通過振動過濾器流入過濾箱中（區別于傳統的過濾方式，傳統的過濾都是通過污水流過過濾網，碎屑遺留在過濾網上，很容易就會塞住過濾網，本發明采用加壓污水，使污水從最上層流出，避免沉淀的碎屑干擾），然后經過振動過濾器的過濾，最后經過過濾盤的過濾，多級過濾后可以有效清除污水中的碎屑。污水通過振動過濾器上的細孔流入半球管內，并通過半封板和環板圍成的開孔流出，帶動葉輪轉動、水輪和轉桿同步轉動，轉桿外表面與水輪的非中心處固定連接，進而水輪進行凸圓運動，配合微型彈簧，反復不間斷推動環板上下運動，帶動半球管沿著過濾箱內部上下快速往復振動，使細孔上吸附的少量碎屑不間斷自動脫離，配合浮動球的上下振動，可以對卡合在細孔內部的碎屑進行不斷沖擊，使其脫離細孔，避免細孔被堵，省去人工清理的麻煩。
（發明人：張學平）
