公布日：2022.05.13
申請日：2022.01.27
分類號：C02F11/13(2019.01)I;B01F27/70(2022.01)I;B01F35/30(2022.01)I;B01F35/71(2022.01)I;B01F27/232(2022.01)I
摘要
本發明公開了一種雙層渦旋污泥脫水干化裝置，屬于污泥處理設備技術領域，包括內置有攪拌裝置的內筒體、同軸固定在內筒體外的外筒體，內筒體與外筒體之間設有圍繞內筒體公轉的攪拌葉片；外筒體的頂部設有濕污泥進口，內筒體的頂部設有與濕污泥進口在軸向上間距設置的污泥進口，內筒體遠離污泥進口的一端的下部設有污泥出口，內筒體的外壁上設有加熱層，加熱層與攪拌葉片之間設有向污泥進口傾斜的導向斜坡；內、外筒體之間形成了兩個腔室，可對污泥進行二級處理，適用范圍更廣；內筒體和外筒體中間的加熱層，能同時對兩個腔室均進行加熱，充分利用能源；且內筒體的頂部設有導向斜坡，能夠引導污泥向污泥進口移動，從而提高污泥進入的有效效率。
權利要求書
1.一種雙層渦旋污泥脫水干化裝置，其特征在于，包括內置有攪拌裝置的內筒體、同軸固定在所述內筒體外的外筒體，所述內筒體與所述外筒體之間設有圍繞所述內筒體公轉的攪拌葉片；所述外筒體的頂部設有濕污泥進口，所述內筒體的頂部設有與所述濕污泥進口在軸向上間距設置的污泥進口，所述內筒體遠離所述污泥進口的一端的下部設有污泥出口，所述內筒體的外壁上設有加熱層，所述加熱層的頂部與所述攪拌葉片之間設有向所述污泥進口傾斜的導向斜坡。
2.根據權利要求1所述的一種雙層渦旋污泥脫水干化裝置，其特征在于，所述導向斜坡的頂面為下凹的弧面。
3.根據權利要求1或2所述的一種雙層渦旋污泥脫水干化裝置，其特征在于，所述加熱層包括套設并固定在所述內筒體外的加熱夾套，所述加熱夾套與所述內筒體之間形成加熱空腔，所述加熱空腔位于所述污泥出口的一端的頂部和底部分別設有加熱介質進口、加熱介質出口。
4.根據權利要求3所述的一種雙層渦旋污泥脫水干化裝置，其特征在于，所述加熱空腔與所述導向斜坡相通。
5.根據權利要求1或2所述的一種雙層渦旋污泥脫水干化裝置，其特征在于，所述加熱層包括若干沿所述內筒體長度方向鋪設的加熱管道，若干所述加熱管道周向布置在所述內筒體外壁上，所述加熱管道一端開設有加熱介質入口，另一端開設有加熱介質出口
6.根據權利要求1所述的一種雙層渦旋污泥脫水干化裝置，其特征在于，所述攪拌葉片為網格狀攪拌葉片，所述網格狀攪拌葉片沿所述內筒體的長度方向布置。
7.根據權利要求6所述的一種雙層渦旋污泥脫水干化裝置，其特征在于，所述外筒體遠離所述污泥出口的一端同軸設有外層攪拌軸，若干所述網格狀攪拌葉片均與所述外層攪拌軸連接。
8.根據權利要求7所述的一種雙層渦旋污泥脫水干化裝置，其特征在于，所述攪拌裝置包括同軸設置在所述內筒體上的內層攪拌軸、設置在所述內層攪拌軸上的菱形攪拌葉片。
9.根據權利要求8所述的一種雙層渦旋污泥脫水干化裝置，其特征在于，所述外層攪拌軸和所述內層攪拌軸轉動方向相反。
10.根據權利要求9所述的一種雙層渦旋污泥脫水干化裝置，其特征在于，所述外層攪拌軸的轉速低于所述內層攪拌軸的轉速。

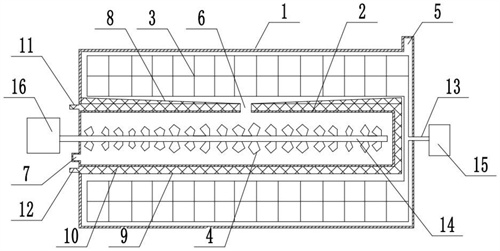

發明內容
本發明的目的是解決上述技術問題，提供一種雙層渦旋污泥脫水干化裝置，內、外筒體之間形成了兩個腔室，外側的腔室能夠進行預處理，內側腔室能夠進行深度處理，實現了對污泥的二級處理，適用范圍更廣，對于不同含水率的污泥都有很好的干化效果；內筒體和外筒體中間設置加熱層，能同時對預處理腔室和深度處理腔的兩級處理過程均進行加熱，充分利用能源，更加環保；同時在內筒體的頂部設有導向斜坡，能夠引導污泥向污泥進口移動，從而提高污泥進入的有效效率，避免污泥預處理時間過長，而干化不易進入污泥進口的問題。
為實現上述目的，本發明提供了如下方案：本發明提供一種雙層渦旋污泥脫水干化裝置，包括內置有攪拌裝置的內筒體、同軸固定在所述內筒體外的外筒體，所述內筒體與所述外筒體之間設有圍繞所述內筒體公轉的攪拌葉片；所述外筒體的頂部設有濕污泥進口，所述內筒體的頂部設有與所述濕污泥進口在軸向上間距設置的污泥進口，所述內筒體遠離所述污泥進口的一端的下部設有污泥出口，所述內筒體的外壁上設有加熱層，所述加熱層與所述攪拌葉片之間設有向所述污泥進口傾斜的導向斜坡。
優選地，所述導向斜坡的頂面為下凹的弧面。
優選地，所述加熱層包括套設并固定在所述內筒體外的加熱夾套，所述加熱夾套與所述內筒體之間形成加熱空腔，所述加熱空腔位于所述污泥出口的一端的頂部和底部分別設有加熱介質進口、加熱介質出口。
優選地，所述加熱空腔與所述導向斜坡相通。
優選地，所述加熱層包括若干沿所述內筒體長度方向鋪設的加熱管道，若干所述加熱管道周向布置在所述內筒體外壁上，所述加熱管道一端開設有加熱介質入口，另一端開設有加熱介質出口。
優選地，所述攪拌葉片為網格狀攪拌葉片，所述網格狀攪拌葉片沿所述內筒體的長度方向布置。
優選地，所述外筒體靠近所述濕污泥進口的一端同軸設有外層攪拌軸，若干所述網格狀攪拌葉片均與所述外層攪拌軸連接。
優選地，所述攪拌裝置包括同軸設置在所述內筒體上的內層攪拌軸、設置在所述內層攪拌軸上的菱形攪拌葉片。
優選地，所述外層攪拌軸和所述內層攪拌軸轉動方向相反。
優選地，所述外層攪拌軸的轉速低于所述內層攪拌軸的轉速。
本發明相對于現有技術取得了以下技術效果：
1.本發明中雙層渦旋污泥脫水干化裝置主要由內筒體和外筒體組合而成，內、外筒體之間形成兩個腔室，即預處理腔室和深度處理腔室，從而實現對污泥的二級處理，結構緊湊，適用范圍更廣，對于不同含水率的污泥都有很好的干化效果；內筒體和外筒體中間設置加熱層，能同時對預處理腔室和深度處理腔的兩級處理過程均進行加熱，充分利用能源，更加環保；設備采用全封閉狀態，處理狀態穩定性高，安全可靠；同時在內筒體的頂部設有導向斜坡，能夠引導污泥向污泥進口移動，從而提高污泥進入的有效效率，避免污泥預處理時間過長，而干化不易進入污泥進口的問題。
2.本發明中導向斜坡的頂面為下凹的弧面，有利于將掉落在導向斜坡上的污泥進行收集，集中送入污泥進口處，提高進入的有效效率。
3.本發明中網狀攪拌葉片，在其攪拌過程中，更有利于分隔污泥，保證污泥攪拌的充分性，同時有利于將污泥帶動起來，將外筒體底部的污泥，帶至外筒體頂部，從而通過污泥進口進入內筒體。
4.本發明中外層攪拌軸和內層攪拌軸轉動方向相反，使得網狀攪拌葉片和菱形攪拌葉片攪拌的方向不同，從而產生污泥亂流，提高攪拌的充分性。
（發明人：伊學農;付彩霞）
