公布日：2023.01.10
申請日：2022.12.12
分類號：C02F7/00(2006.01)I;C02F3/02(2006.01)I
摘要
本發明涉及曝氣設備技術領域，具體涉及一種污水處理旋轉曝氣設備及曝氣方法，包括殼體、轉動連接于殼體頂面靠近中間位置的轉桿以及兩個對稱貫穿連接于殼體內底面的進氣連接管，本發明在使用的過程中，通過進氣連接管向殼體的內部通入氣體，氣體通過曝氣孔排出產生氣泡，氣泡溶解于污水中，使得污水中的微生物獲得溶解氧，通過調整件改變曝氣孔的口徑，使污水中產生口徑大小不同的氣泡，使污水中不同位置的污水均可快速的獲得溶解氧，同時，轉桿轉動時，通過輔助件，使污水中的氣泡發生破碎，使氣體可以快速的與污水混合，通過加氣件，在輔助件工作的過程中對污水處內部添加氣體，進一步提高污水與氣體的混合效果。
權利要求書

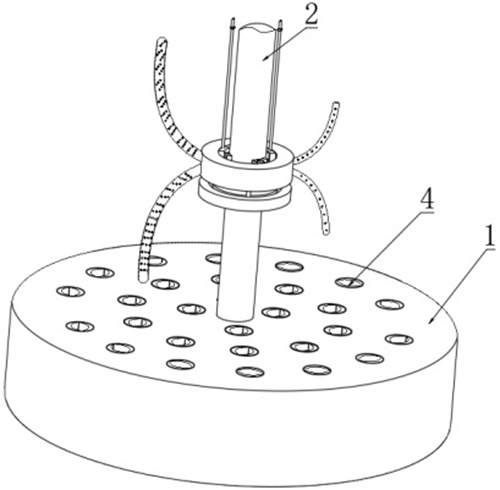

1.一種污水處理旋轉曝氣設備，包括殼體（1）、轉動連接于殼體（1）頂面靠近中間位置的轉桿（2）以及兩個對稱貫穿連接于殼體（1）內底面的進氣連接管（3），其特征在于，還包括：均勻貫穿開設于殼體（1）頂面的曝氣孔（4）；設置于曝氣孔（4）內部的調整件，用于調整曝氣孔（4）開口的大�。辉O(shè)置于轉桿（2）側面的輔助件，用于對從曝氣孔（4）處氣體產生的氣泡進行破碎；設置于殼體（1）側面靠近輔助件位置的加氣件，在輔助件工作的過程中對污水處內部添加氣體;其中，所述調整件包括殼體（1）的內頂面靠近曝氣孔（4）兩側連接的第一氣囊（5），所述曝氣孔（4）的內側面對稱密封連接有兩個彈性塊（6），所述彈性塊（6）與曝氣孔（4）之間形成有第一氣槽（8），所述第一氣槽（8）與第一氣囊（5）之間通過開設于殼體（1）內部的連接槽（7）貫穿連接，所述轉桿（2）的側面靠近第一氣囊（5）下部的位置滑動連接有擠壓塊（9），所述擠壓塊（9）靠近第一氣囊（5）一端的側面呈傾斜狀，所述轉桿（2）的側面靠近擠壓塊（9）的下端設有活動件，用于調整擠壓塊（9）的位置；所述活動件包括固定連接于轉桿（2）的側面靠近擠壓塊（9）下端的安裝塊（10），所述安裝塊（10）的頂面靠近邊緣位置通過連接板（12）與擠壓塊（9）連接，所述連接板（12）的側面靠近下端位置開設有均勻分布的進氣槽（13），所述安裝塊（10）與擠壓塊（9）之間通過彈簧（11）彈性連接。
2.根據權利要求1所述的一種污水處理旋轉曝氣設備，其特征在于，所述輔助件包括連接于轉桿（2）的側面靠近中部的第一齒板（14），所述轉桿（2）的側面對應第一齒板（14）的位置設有轉動環（15），所述轉動環（15）的內側面連接有第二齒板（16），所述轉動環（15）與轉桿（2）之間通過第一齒板（14）、第二齒板（16）嚙合連接，所述轉動環（15）的兩側側面均上下對稱連接有擺動繩（17），所述擺動繩（17）的側面連接有均勻分布的破泡柱（18），所述破泡柱（18）遠離擺動繩（17）的一端呈圓錐狀。
3.根據權利要求2所述的一種污水處理旋轉曝氣設備，其特征在于，所述轉動環（15）兩側的擺動繩（17）長度不同。
4.根據權利要求2所述的一種污水處理旋轉曝氣設備，其特征在于，所述第一齒板（14）于轉桿（2）的側面疏密分布，所述第二齒板（16）與轉動環（15）的側面均勻分布，所述第二齒板（16）的數目至少為兩個、最多為五個。
5.根據權利要求2所述的一種污水處理旋轉曝氣設備，其特征在于，所述轉桿（2）的側面靠近轉動環（15）的下部固定連接有連接環（19），所述連接環（19）的頂面通過滑槽（20）滑動連接有滑動桿（21），所述滑動桿（21）遠離連接環（19）的一端與轉動環（15）固定連接。
6.根據權利要求1所述的一種污水處理旋轉曝氣設備，其特征在于，所述加氣件包括兩個連接于轉動環（15）的側面靠近擺動繩（17）、遠離第二齒板（16）位置的第二氣囊（22），所述轉動環（15）的內部靠近第二氣囊（22）的位置開設有過渡槽（23），所述過渡槽（23）與第二氣囊（22）之間通過連接件（24）貫穿連接，所述連接件（24）包括管道與單向閥，所述擺動繩（17）的內部設有連接孔（25），所述連接孔（25）遠離擺動繩（17）的一端與過渡槽（23）貫穿連接，所述連接孔（25）的側面貫穿開設有均勻分布的排氣孔（26），所述排氣孔（26）與破泡柱（18）之間交錯設置，所述第二氣囊（22）的頂面設有進氣件。
7.根據權利要求6所述的一種污水處理旋轉曝氣設備，其特征在于，所述進氣件包括貫穿連接于第二氣囊（22）頂面的進氣管件（27），所述進氣管件（27）包括管道與單向閥。
8.一種使用如權利要求1-7任一項所述設備的曝氣方法，其特征在于，包括如下步驟：S1：通過進氣連接管（3）向殼體（1）的內部通入氣體，氣體通過曝氣孔（4）排出產生氣泡，氣泡溶解于污水中，使得污水中的微生物獲得溶解氧；S2：通過調整件改變曝氣孔（4）的口徑，使污水中產生口徑大小不同的氣泡，使污水中不同位置的污水均可快速的獲得溶解氧；S3：轉桿（2）轉動時，通過輔助件，使污水中的氣泡發生破碎，使氣體可以快速的與污水混合；S4：轉桿（2）轉動時，通過加氣件，在輔助件工作的過程中對污水處內部添加氣體，進一步提高污水與氣體的混合效果；S5：完成曝氣工作。
發明內容
針對現有技術所存在的上述缺點，本發明提供了一種污水處理旋轉曝氣設備，能夠有效解決現有技術中的氣體在污水中分布速率慢，降低了微生物分解有機質的速率問題。
為實現以上目的，本發明通過以下技術方案予以實現：
本發明提供一種污水處理旋轉曝氣設備，包括殼體、轉動連接于殼體頂面靠近中間位置的轉桿以及兩個對稱貫穿連接于殼體內底面的進氣連接管，還包括均勻貫穿開設于殼體頂面的曝氣孔；
設置于曝氣孔內部的調整件，用于調整曝氣孔開口的大��；
設置于轉桿側面的輔助件，用于對從曝氣孔處氣體產生的氣泡進行破碎；
設置于殼體側面靠近輔助件位置的加氣件，在輔助件工作的過程中對污水處內部添加氣體。
進一步地，所述調整件包括殼體的內頂面靠近曝氣孔兩側連接的第一氣囊，所述曝氣孔的內側面對稱密封連接有兩個彈性塊，所述彈性塊與曝氣孔之間形成有第一氣槽，所述第一氣槽與第一氣囊之間通過開設于殼體內部的連接槽貫穿連接，所述轉桿的側面靠近第一氣囊下部的位置滑動連接有擠壓塊，所述擠壓塊靠近第一氣囊一端的側面呈傾斜狀，所述轉桿的側面靠近擠壓塊的下端設有活動件，用于調整擠壓塊的位置。
進一步地，所述活動件包括固定連接于轉桿的側面靠近擠壓塊下端的安裝塊，所述安裝塊的頂面靠近邊緣位置通過連接板與擠壓塊連接，所述連接板的側面靠近下端位置開設有均勻分布的進氣槽，所述安裝塊與擠壓塊之間通過彈簧彈性連接。
進一步地，所述輔助件包括連接于轉桿的側面靠近中部的第一齒板，所述轉桿的側面對應第一齒板的位置設有轉動環，所述轉動環的內側面連接有第二齒板，所述轉動環與轉桿之間通過第一齒板、第二齒板嚙合連接，所述轉動環的兩側側面均上下對稱連接有擺動繩，所述擺動繩的側面連接有均勻分布的破泡柱，所述破泡柱遠離擺動繩的一端呈圓錐狀。
進一步地，所述轉動環兩側的擺動繩長度不同。
進一步地，所述第一齒板于轉桿的側面疏密分布，所述第二齒板與轉動環的側面均勻分布，所述第二齒板的數目至少為兩個、最多為五個。
進一步地，所述轉桿的側面靠近轉動環的下部固定連接有連接環，所述連接環的頂面通過滑槽滑動連接有滑動桿，所述滑動桿遠離連接環的一端與轉動環固定連接。
進一步地，所述加氣件包括兩個連接于轉動環的側面靠近擺動繩、遠離第二齒板位置的第二氣囊，所述轉動環的內部靠近第二氣囊的位置開設有過渡槽，所述過渡槽與第二氣囊之間通過連接件貫穿連接，所述連接件包括管道與單向閥，所述擺動繩的內部設有連接孔，所述連接孔遠離擺動繩的一端與過渡槽貫穿連接，所述連接孔的側面貫穿開設有均勻分布的排氣孔，所述排氣孔與破泡柱之間交錯設置，所述第二氣囊的頂面設有進氣件。
進一步地，所述進氣件包括貫穿連接于第二氣囊頂面的進氣管件，所述進氣管件包括管道與單向閥。
一種使用曝氣設備進行曝氣的曝氣方法，包括如下步驟：
S1：通過進氣連接管向殼體的內部通入氣體，氣體通過曝氣孔排出產生氣泡，氣泡溶解于污水中，使得污水中的微生物獲得溶解氧；
S2：通過調整件改變曝氣孔的口徑，使污水中產生口徑大小不同的氣泡，使污水中不同位置的污水均可快速的獲得溶解氧；
S3：轉桿轉動時，通過輔助件，使污水中的氣泡發生破碎，使氣體可以快速的與污水混合；
S4：轉桿轉動時，通過加氣件，在輔助件工作的過程中對污水處內部添加氣體，進一步提高污水與氣體的混合效果；
S5：完成曝氣工作。
本發明提供的技術方案，與已知的公有技術相比，具有如下有益效果：
本發明在使用的過程中，通過進氣連接管向殼體的內部通入氣體，氣體通過曝氣孔排出產生氣泡，氣泡溶解于污水中，使得污水中的微生物獲得溶解氧，通過調整件改變曝氣孔的口徑，使污水中產生口徑大小不同的氣泡，使污水中不同位置的污水均可快速的獲得溶解氧，同時，轉桿轉動時，通過輔助件，使污水中的氣泡發生破碎，使氣體可以快速地與污水混合，通過加氣件，在輔助件工作的過程中對污水內部添加氣體，進一步提高污水與氣體的混合效果。
（發明人：肖會）
