公布日:2023.06.09
申請日:2023.03.11
分類號:C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N
摘要
本申請?zhí)峁┝艘环N新型分散式污水處理一體化設備,涉及污水處理技術,包括污水處理箱,污水處理箱的一側表面開設有進水口,污水處理箱的另一側表面開設有出水口,進水口與出水口的表面均螺紋連接有管帽,污水處理箱的內部設有安裝機構,安裝機構的內部放置有格柵欄,通過設置的淤泥清理機構,第二往復絲桿的轉動,使得攪拌輥進行移動,同時旋轉齒輪在齒板的作用下進行轉動帶動兩側的第一皮帶輪進行轉動,通過皮帶的傳動使得下方的第二皮帶輪帶動攪拌輥進行轉動,將沉積在底部的淤泥攪動,然后再通過抽泥泵抽出,解決了現有技術中設備排泥不及時,會造成設備底部的浮泥堆積嚴重,不方便將浮泥進行有效排出,造成SS不達標且影響COD的問題。
權利要求書

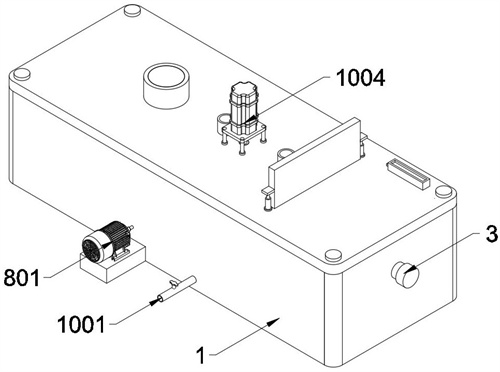

1.一種新型分散式污水處理一體化設備,其特征在于,包括污水處理箱(1),所述污水處理箱(1)的一側表面開設有進水口(2),所述污水處理箱(1)的另一側表面開設有出水口(3),所述進水口(2)與出水口(3)的表面均螺紋連接有管帽,所述污水處理箱(1)的內部設有安裝機構(4),所述安裝機構(4)的內部放置有格柵欄(5),所述污水處理箱(1)的內部固定設有擋板(6),所述擋板(6)的上表面固定安裝有過濾網(7),所述過濾網(7)的一側設有防堵塞機構(8),所述防堵塞機構(8)的一側設有淤泥清理機構(9),所述污水處理箱(1)的內部設有曝氣機構(10),所述污水處理箱(1)上表面開設有投藥槽(14)。
2.根據權利要求1所述的一種新型分散式污水處理一體化設備,其特征在于,所述安裝機構(4)包括設于格柵欄(5)兩側表面四角處的卡塊(401),其中兩個所述卡塊(401)的內部滑動貫穿連接有第一插桿(402),所述第一插桿(402)的上表面開設有插接槽(403),另一個所述卡塊(401)的一側固定安裝有連接塊(404),所述連接塊(404)表面滑動貫穿連接有第二插桿(405),所述第二插桿(405)的一端插入至插接槽(403)的內部。
3.根據權利要求1所述的一種新型分散式污水處理一體化設備,其特征在于,所述防堵塞機構(8)包括固定安裝于污水處理箱(1)外表面的伺服電機(801),所述伺服電機(801)的輸出端固定安裝有驅動柱(802),所述驅動柱(802)的表面固定安裝有密封圈,所述驅動柱(802)的一端固定連接有第一往復絲桿(803),所述第一往復絲桿(803)的另一端轉動連接于污水處理箱(1)的內側壁。
4.根據權利要求3所述的一種新型分散式污水處理一體化設備,其特征在于,所述第一往復絲桿(803)的表面螺紋連接有移動塊(804),其中一個所述擋板(6)的表面開設有滑槽(805),所述移動塊(804)的一端滑動連接于滑槽(805)的內部,所述移動塊(804)的下表面通過轉動軸轉動連接有清潔輥(806),所述清潔輥(806)的表面緊貼于過濾網(7)的一側表面。
5.根據權利要求4所述的一種新型分散式污水處理一體化設備,其特征在于,所述淤泥清理機構(9)包括固定安裝于第一往復絲桿(803)表面兩側的第一錐形齒輪(901),所述第一錐形齒輪(901)的表面嚙合連接有第二錐形齒輪(902),所述第二錐形齒輪(902)的內部固定連接有第二往復絲桿(903),所述第二往復絲桿(903)的表面的兩側均轉動連接有支撐件,所述支撐件的一端固定安裝于污水處理箱(1)的內側壁。
6.根據權利要求5所述的一種新型分散式污水處理一體化設備,其特征在于,兩個所述第二往復絲桿(903)的表面均螺紋連接有移動筒(904),兩個所述移動筒(904)的一側共同固定連接有同一連接桿(905),所述連接桿(905)的上表面固定安裝有固定座(906),所述固定座(906)表面滑動貫穿連接有從動桿,所述從動桿的表面固定安裝有旋轉齒輪(907),所述旋轉齒輪(907)的上表面嚙合連接有齒板,所述齒板通過支架固定;所述從動桿的兩側均固定安裝有第一皮帶輪(908),所述第一皮帶輪(908)的下方設有第二皮帶輪(909),所述第一皮帶輪(908)與第二皮帶輪(909)通過皮帶相轉動連接,并滑動貫穿于連接桿(905)的表面,所述第二皮帶輪(909)的兩側表面均固定安裝有攪拌輥(910),所述連接桿(905)的下表面固定安裝有帶動件(911),所述帶動件(911)的內部轉動連接有攪拌輥(910),所述污水處理箱(1)的一側固定安裝有抽泥管,所述抽泥管的一端固定安裝有抽泥泵(912)。
7.根據權利要求1所述的一種新型分散式污水處理一體化設備,其特征在于,所述曝氣機構(10)包括固定安裝于污水處理箱(1)內底壁的穿孔曝氣管(1001),所述穿孔曝氣管(1001)包括設于表面的曝氣控制閥(1002),所述穿孔曝氣管(1001)的表面設有若干個微孔曝氣頭(1003)。
8.根據權利要求7所述的一種新型分散式污水處理一體化設備,其特征在于,所述曝氣機構(10)還包括固定安裝于污水處理箱(1)的上表面的旋轉電機(1004),所述旋轉電機(1004)的輸出端固定安裝有旋轉柱,所述旋轉柱的一端固定安裝有驅動齒輪(1005),所述驅動齒輪(1005)的一側嚙合連接有從動齒輪(1006),所述從動齒輪(1006)的內部固定安裝有攪拌葉(1007)。
9.根據權利要求8所述的一種新型分散式污水處理一體化設備,其特征在于,所述攪拌葉(1007)的外表面設有環形筒(1008),所述環形筒(1008)的表面放置有活性炭網(1009),所述環形筒(1008)的外表面開設有環形凹槽(1010),所述環形凹槽(1010)的內部設有支撐件,所述支撐件固定安裝于污水處理箱(1)的內側壁,所述環形筒(1008)的內側壁固定安裝有連接板,所述連接板的一端固定安裝于攪拌葉(1007)的表面。
10.根據權利要求1所述的一種新型分散式污水處理一體化設備,其特征在于,所述污水處理箱(1)內側壁的兩側均固定安裝有固定隔水板(11),兩個所述固定隔水板(11)的一側共同滑動連接有同一滑動隔水板(12),所述滑動隔水板(12)滑動貫穿于污水處理箱(1)的上表面,所述滑動隔水板(12)的兩側均固定安裝有固定板,所述固定板的下表面固定安裝有電動推桿(13),所述電動推桿(13)的底部固定安裝于污水處理箱(1)的上表面。
發明內容
本發明的目的在于提供一種新型分散式污水處理一體化設備,通過設置的防堵塞機構與淤泥清理機構,解決了統的分散式的污水處理一體化設備結構單一,處理水質的達標率較為低下,在設備長時間的工作下,過濾網會發生堵塞,造成污水流通速率較慢與過濾效果的低下,同時設備排泥不及時,會造成設備底部的浮泥堆積嚴重,不方便將浮泥進行有效排出,造成SS不達標且影響COD的問題。
為了實現上述發明目的,本發明提供了以下技術方案:包括污水處理箱,所述污水處理箱的一側表面開設有進水口,所述污水處理箱的另一側表面開設有出水口,所述進水口與出水口的表面均螺紋連接有管帽,所述污水處理箱的內部設有安裝機構,所述安裝機構的內部放置有格柵欄,所述污水處理箱的內部固定設有擋板,所述擋板的上表面固定安裝有過濾網,所述過濾網的一側設有防堵塞機構,所述防堵塞機構的一側設有淤泥清理機構,所述污水處理箱的內部設有曝氣機構,所述污水處理箱上表面開設有投藥槽。
作為本申請優選的技術方案,所述安裝機構包括設于格柵欄兩側表面四角處的卡塊,其中兩個所述卡塊的內部滑動貫穿連接有第一插桿,所述第一插桿的上表面開設有插接槽,另一個所述卡塊的一側固定安裝有連接塊,所述連接塊表面滑動貫穿連接有第二插桿,所述第二插桿的一端插入至插接槽的內部。
作為本申請優選的技術方案,所述防堵塞機構包括固定安裝于污水處理箱外表面的伺服電機,所述伺服電機的輸出端固定安裝有驅動柱,所述驅動柱的表面固定安裝有密封圈,所述驅動柱的一端固定連接有第一往復絲桿,所述第一往復絲桿的另一端轉動連接于污水處理箱的內側壁。
作為本申請優選的技術方案,所述第一往復絲桿的表面螺紋連接有移動塊,其中一個所述擋板的表面開設有滑槽,所述移動塊的一端滑動連接于滑槽的內部,所述移動塊的下表面通過轉動軸轉動連接有清潔輥,所述清潔輥的表面緊貼于過濾網的一側表面。
作為本申請優選的技術方案,所述淤泥清理機構包括固定安裝于第一往復絲桿表面兩側的第一錐形齒輪,所述第一錐形齒輪的表面嚙合連接有第二錐形齒輪,所述第二錐形齒輪的內部固定連接有第二往復絲桿,所述第二往復絲桿的表面的兩側均轉動連接有支撐件,所述支撐件的一端固定安裝于污水處理箱的內側壁。
作為本申請優選的技術方案,兩個所述第二往復絲桿的表面均螺紋連接有移動筒,兩個所述移動筒的一側共同固定連接有同一連接桿,所述連接桿的上表面固定安裝有固定座,所述固定座表面滑動貫穿連接有從動桿,所述從動桿的表面固定安裝有旋轉齒輪,所述旋轉齒輪的上表面嚙合連接有齒板,所述齒板通過支架固定;所述從動桿的兩側均固定安裝有第一皮帶輪,所述第一皮帶輪的下方設有第二皮帶輪,所述第一皮帶輪與第二皮帶輪通過皮帶相轉動連接,并滑動貫穿于連接桿的表面,所述第二皮帶輪的兩側表面均固定安裝有攪拌輥,所述連接桿的下表面固定安裝有帶動件,所述帶動件的內部轉動連接有攪拌輥,所述污水處理箱的一側固定安裝有抽泥管,所述抽泥管的一端固定安裝有抽泥泵。
作為本申請優選的技術方案,所述曝氣機構包括固定安裝于污水處理箱內底壁的穿孔曝氣管,所述穿孔曝氣管包括設于表面的曝氣控制閥,所述穿孔曝氣管的表面設有若干個微孔曝氣頭。
作為本申請優選的技術方案,所述曝氣機構還包括固定安裝于污水處理箱的上表面的旋轉電機,所述旋轉電機的輸出端固定安裝有旋轉柱,所述旋轉柱的一端固定安裝有驅動齒輪,所述驅動齒輪的一側嚙合連接有從動齒輪,所述從動齒輪的內部固定安裝有攪拌葉。
作為本申請優選的技術方案,所述攪拌葉的外表面設有環形筒,所述環形筒的表面放置有活性炭網,所述環形筒的外表面開設有環形凹槽,所述環形凹槽的內部設有支撐件,所述支撐件固定安裝于污水處理箱的內側壁,所述環形筒的內側壁固定安裝有連接板,所述連接板的一端固定安裝于攪拌葉的表面。
作為本申請優選的技術方案,所述污水處理箱內側壁的兩側均固定安裝有固定隔水板,兩個所述固定隔水板的一側共同滑動連接有同一滑動隔水板,所述滑動隔水板滑動貫穿于污水處理箱的上表面,所述滑動隔水板的兩側均固定安裝有固定板,所述固定板的下表面固定安裝有電動推桿,所述電動推桿的底部固定安裝于污水處理箱的上表面。
與現有技術相比,本發明的有益效果:在本申請的方案中:
1.通過設置的防堵塞機構,通過旋轉第一往復絲桿,使得移動塊帶動下方的清潔輥在過濾網的表面進行移動,然后對堵塞的過濾網的表面進行清潔,使得堵塞物被清理,解決了現有技術中設備長時間的工作下,過濾網會發生堵塞,造成污水流通速率較慢與過濾效果的低下的問題;
2.通過設置的淤泥清理機構,第二往復絲桿的轉動,使得攪拌輥進行移動,同時旋轉齒輪在齒板的作用下進行轉動帶動兩側的第一皮帶輪進行轉動,通過皮帶的傳動使得下方的第二皮帶輪帶動攪拌輥進行轉動,將沉積在底部的淤泥攪動,然后再通過抽泥泵抽出,解決了現有技術中設備排泥不及時,會造成設備底部的浮泥堆積嚴重,不方便將浮泥進行有效排出,造成SS不達標且影響COD的問題。
(發明人:劉建猛)
