公布日：2023.06.30

申請日：2023.05.16

分類號：E02F5/28(2006.01)I;B01D35/02(2006.01)I;E02F7/04(2006.01)I;E02F9/22(2006.01)I

摘要

本發明公開了一種高效率脫氮除磷的污水處理裝置，涉及到污水處理領域，包括挖泥鏟，挖泥鏟的其中一側固定連接有傾斜三角塊，挖泥鏟的內部設置有過濾組件，過濾組件包括過濾板，過濾板固定連接在挖泥鏟的內部，過濾板靠近傾斜三角塊的一側開設有多個過濾孔，挖泥鏟的內部開設有多個第一分離孔，挖泥鏟的兩側均轉動連接有轉動軸，挖泥鏟遠離過濾板的一側固定連接有橡膠板。本發明設置了過濾組件，利用過濾組件的設計，過濾板與過濾孔，兩者相互配合，在驅動組件的作用下，挖泥鏟將污水鏟出后，受力進行轉動，而挖泥鏟發生傾斜，使挖泥鏟內部的污水向靠近過濾板的位置進行堆積，有助于將污水的碎石進行過濾處理，對污泥收集。

權利要求書

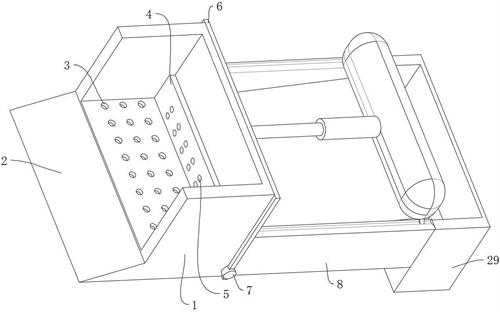

1.一種高效率脫氮除磷的污水處理裝置，包括挖泥鏟（1），其特征在于：所述挖泥鏟（1）的其中一側固定連接有傾斜三角塊（2）；所述挖泥鏟（1）的內部設置有過濾組件，所述過濾組件包括過濾板（4），所述過濾板（4）固定連接在挖泥鏟（1）的內部，所述過濾板（4）靠近傾斜三角塊（2）的一側開設有多個過濾孔（5），所述挖泥鏟（1）的內部開設有多個第一分離孔（3），所述挖泥鏟（1）的兩側均轉動連接有轉動軸（7），所述挖泥鏟（1）遠離過濾板（4）的一側固定連接有橡膠板（6），所述橡膠板（6）遠離挖泥鏟（1）的一側固定連接有固定倉（8），所述橡膠板（6）的兩側分別與兩個轉動軸（7）相對的一側轉動連接；所述固定倉（8）的頂部固定連接有兩個支撐桿體（9），所述支撐桿體（9）的頂部設置有驅動組件，所述驅動組件包括液壓缸（10），所述液壓缸（10）固定連接在支撐桿體（9）的頂部，所述液壓缸（10）的內部開設有液壓腔（1001），所述液壓腔（1001）的內部開設有限位槽體（1002），所述液壓腔（1001）的內部滑動連接有固定擋板（11），所述固定擋板（11）的其中一端固定連接有伸縮桿體（12），所述液壓缸（10）靠近橡膠板（6）的一側固定連接有固定柱（13），所述固定柱（13）的內部與伸縮桿體（12）的外部滑動連接；所述伸縮桿體（12）的外部設置有分離組件，所述分離組件包括固定環（16），所述固定環（16）固定連接在伸縮桿體（12）的外部，所述固定環（16）的外部固定連接有兩個L形固定桿（17），兩個所述L形固定桿（17）遠離液壓缸（10）的一側均固定連接有連接塊（18），兩個所述連接塊（18）相對的一側轉動連接有分離板（19），所述分離板（19）的頂端開設有多個第二分離孔（20）；所述固定倉（8）的內部開設有固定腔體（801），所述固定腔體（801）的內部設置有下滑組件，所述下滑組件包括兩個連接板（21），兩個所述連接板（21）固定連接在固定倉（8）遠離液壓缸（10）的一側，兩個所述連接板（21）相對的一側均固定連接有固定座（22），兩個所述固定座（22）相對的一側均轉動連接有轉動板（23）；所述轉動板（23）的兩側均固定連接有支座（25），兩個所述支座（25）的頂端均固定連接有移動桿（15），所述移動桿（15）的頂端均固定連接有半球塊（14），所述半球塊（14）的外部與限位槽體（1002）的內部滑動連接；所述固定腔體（801）的內部設置有復位組件，所述復位組件包括固定桿（27），所述固定桿（27）固定連接在固定腔體（801）的內部，所述固定桿（27）的內部開設有固定圓槽（2701），所述固定圓槽（2701）的內部滑動連接有固定擋塊（2601），所述固定擋塊（2601）的頂端固定連接有緩沖桿（26），所述緩沖桿（26）的頂部固定連接有移動凸板（24），所述移動凸板（24）靠近液壓缸（10）的一側與轉動板（23）固定連接，所述固定擋塊（2601）的底部固定連接有第一彈簧（28），所述第一彈簧（28）的另一端與固定圓槽（2701）的內壁固定連接。

2.根據權利要求1所述的一種高效率脫氮除磷的污水處理裝置，其特征在于：所述固定倉（8）的其中一側設置有收集組件，所述收集組件包括收集箱體（29），所述收集箱體（29）靠近固定倉（8）的一側開設有固定方口（30），所述收集箱體（29）的頂部開設有固定方槽（31）。

3.根據權利要求2所述的一種高效率脫氮除磷的污水處理裝置，其特征在于：所述固定方槽（31）的內部固定連接有兩個固定架（32），兩個所述固定架（32）的內部轉動連接有出料板（33）。

4.根據權利要求3所述的一種高效率脫氮除磷的污水處理裝置，其特征在于：所述固定方槽（31）的內部固定連接有支撐板（34），所述支撐板（34）的頂端固定連接有兩個圓柱塊（35）。

5.根據權利要求4所述的一種高效率脫氮除磷的污水處理裝置，其特征在于：所述圓柱塊（35）的頂端滑動連接有移動柱（36），所述移動柱（36）的外部套設有第二彈簧（37），所述第二彈簧（37）的頂端與出料板（33）的底部固定連接，所述第二彈簧（37）的底部與圓柱塊（35）的頂端固定連接。

發明內容

本發明的目的在于提供一種高效率脫氮除磷的污水處理裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種高效率脫氮除磷的污水處理裝置，包括挖泥鏟，所述挖泥鏟的其中一側固定連接有傾斜三角塊；

所述挖泥鏟的內部設置有過濾組件，所述過濾組件包括過濾板，所述過濾板固定連接在挖泥鏟的內部，所述過濾板靠近傾斜三角塊的一側開設有多個過濾孔，所述挖泥鏟的內部開設有多個第一分離孔，所述挖泥鏟的兩側均轉動連接有轉動軸，所述挖泥鏟遠離過濾板的一側固定連接有橡膠板，所述橡膠板遠離挖泥鏟的一側固定連接有固定倉，所述橡膠板的兩側分別與兩個轉動軸相對的一側轉動連接。

優選的，所述固定倉的頂部固定連接有兩個支撐桿體，所述支撐桿體的頂部設置有驅動組件，所述驅動組件包括液壓缸，所述液壓缸固定連接在支撐桿體的頂部，所述液壓缸的內部開設有液壓腔，所述液壓腔的內部開設有限位槽體，所述液壓腔的內部滑動連接有固定擋板，所述固定擋板的其中一端固定連接有伸縮桿體，所述液壓缸靠近橡膠板的一側固定連接有固定柱，所述固定柱的內部與伸縮桿體的外部滑動連接。

優選的，所述伸縮桿體的外部設置有分離組件，所述分離組件包括固定環，所述固定環固定連接在伸縮桿體的外部，所述固定環的外部固定連接有兩個L形固定桿，兩個所述L形固定桿遠離液壓缸的一側均固定連接有連接塊，兩個所述連接塊相對的一側轉動連接有分離板，所述分離板的頂端開設有多個第二分離孔。

優選的，所述固定倉的內部開設有固定腔體，所述固定腔體的內部設置有下滑組件，所述下滑組件包括兩個連接板，兩個所述連接板固定連接在固定倉遠離液壓缸的一側，兩個所述連接板相對的一側均固定連接有固定座，兩個所述固定座相對的一側均轉動連接有轉動板。

優選的，所述轉動板的兩側均固定連接有支座，兩個所述支座的頂端均固定連接有移動桿，所述移動桿的頂端均固定連接有半球塊，所述半球塊的外部與限位槽體的內部滑動連接。

優選的，所述固定腔體的內部設置有復位組件，所述復位組件包括固定桿，所述固定桿固定連接在固定腔體的內部，所述固定桿的內部開設有固定圓槽，所述固定圓槽的內部滑動連接有固定擋塊，所述固定擋塊的頂端固定連接有緩沖桿，所述緩沖桿的頂部固定連接有移動凸板，所述移動凸板靠近液壓缸的一側與轉動板固定連接，所述固定擋塊的底部固定連接有第一彈簧，所述第一彈簧的另一端與固定圓槽的內壁固定連接。

優選的，所述固定倉的其中一側設置有收集組件，所述收集組件包括收集箱體，所述收集箱體靠近固定倉的一側開設有固定方口，所述收集箱體的頂部開設有固定方槽。

優選的，所述固定方槽的內部固定連接有兩個固定架，兩個所述固定架的內部轉動連接有出料板。

優選的，所述固定方槽的內部固定連接有支撐板，所述支撐板的頂端固定連接有兩個圓柱塊。

優選的，所述圓柱塊的頂端滑動連接有移動柱，所述移動柱的外部套設有第二彈簧，所述第二彈簧的頂端與出料板的底部固定連接，所述第二彈簧的底部與圓柱塊的頂端固定連接。

本發明的技術效果和優點：

本發明設置了過濾組件，利用過濾組件的設計，過濾板與過濾孔，兩者相互配合，在驅動組件的作用下，使挖泥鏟在將污水進行鏟出后，受力進行轉動，而挖泥鏟發生傾斜，使挖泥鏟內部的污水向靠近過濾板的位置進行堆積，有助于將污水的碎石進行過濾處理，方便對污泥進行收集，集中進行處理，避免直接對污水進行收集處理，還需要人為的將污泥中的一些碎石進行篩分，增加了收集的工序。

本發明設置了驅動組件，利用驅動組件的設計，液壓缸與伸縮桿體，兩者相互配合，在力的作用下，使伸縮桿體拉動挖泥鏟進行轉動，有助于挖泥鏟通過轉動的方式對污水直接由下方至上方的挖取，便于對污水中的雜質進行收集，同時，在轉動的過程中，帶動分離組件進行移動，使分離組件與過濾組件兩者相互配合，便于對污水中的水分進行分離，當分離后，在對驅動下滑組件對污泥進行運輸，可以對污泥進行集中處理。

本發明設置了分離組件，利用分離組件的設計，第一分離孔與第二分離孔，兩者相互配合，在驅動組件的作用下，使第一分離孔進行移動，有助于第一分離孔與第二分離孔相互對齊，使過濾板與分離板內部相互貫通，便于將挖泥鏟內部的污水中的水分進行排出，從而達到固液分離的作用，有助于對污泥進行收集，集中處理。

本發明設置了下滑組件，利用下滑組件的設計，轉動板與移動桿，兩者相互配合，通過半球塊的作用，利用驅動組件中的固定擋板，當驅動組件使用后，帶動固定擋板進行水平移動，固定擋板在移動的過程中對半球塊進行推動，半球塊受力進行移動，移動桿跟隨半球塊的方向受力進行垂直向下移動，便于轉動板受力進行轉動，而轉動板轉動后與固定腔體之間呈一定的傾斜角，有助于過濾后的污泥進行下滑運輸，加快污泥進行移動。

本發明設置了復位組件，利用復位組件的設計，緩沖桿與固定桿，兩者相互配合，在轉動板的作用下，緩沖桿受力進行垂直向下移動，第一彈簧受力進行壓縮，而下滑組件失去驅動組件中固定擋板的擠壓后，第一彈簧失去外力，第一彈簧做復位運動，第一彈簧推動緩沖桿進行垂直向上移動，便于轉動板進行復位，恢復至初始狀態后，可循環的進行使用。

本發明設置了收集組件，利用收集組件的設計，出料板與固定架，兩者相互配合，在污泥自身重力的作用下，有助于出料板受力發生轉動，當出料板受力進行轉動后，出料板與固定方槽之間存在一定的間隙，而出料板呈傾斜角，便于污泥沿著傾斜面進行滑動，此時，污泥受自身重力沿著傾斜面向間隙的方向進行滑動，有助于對污泥進行收集處理。

（發明人：孫振坤;劉強強;劉莉娜;于成忠;李小飛）
