公布日：2023.06.06
申請日：2023.05.06
分類號：B01D35/12(2006.01)I;B01D33/15(2006.01)I;B01D33/46(2006.01)I;B01D33/52(2006.01)I
摘要
本發明公開了一種多級防堵塞污水處理設備，包括操作主體，所述操作主體包括底座，所述底座固定連接有用于雜質收集的廢料箱，所述廢料箱頂部固定連接有空心柱，所述空心柱通過開設在其內部的排污孔與廢料箱內部相連通，過濾部，所述過濾部包括圓柱管，本發明涉及污水處理技術領域。該一種多級防堵塞污水處理設備，能夠有效地解決現有技術中，在污水多級處理的過程中，一般先需要通過過濾網對污水進行過濾，以便除去污水中不可溶解的雜質，特別是在加工零件的污水中含有金屬材料碎屑，在對污水開展清除時，碎屑會塞住過濾網，造成后續機器設備凈化處理水源的能力大大降低，與此同時，堵在過濾網上的碎屑不容易清除的問題。
權利要求書

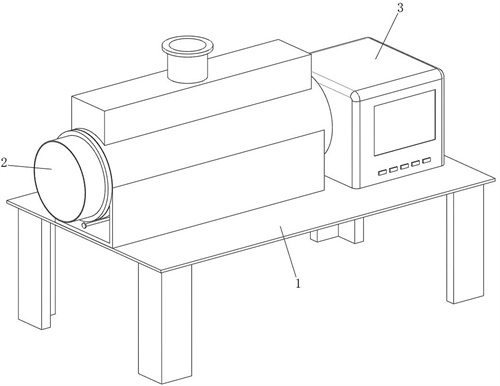

1.一種多級防堵塞污水處理設備，其特征在于，包括：操作主體（1），所述操作主體（1）包括底座（11），所述底座（11）固定連接有用于雜質收集的廢料箱（12），所述廢料箱（12）頂部固定連接有空心柱（13），所述空心柱（13）通過開設在其內部的排污孔（14）與廢料箱（12）內部相連通；過濾部（2），所述過濾部（2）包括圓柱管（21），所述圓柱管（21）外表面固定連接有滑軌（22），所述空心柱（13）通過開設在其內壁的滑槽（15）與滑軌（22）外表面密封轉動連接，所述圓柱管（21）通過開設在其內部進污孔（24）固定連接有過濾件（23）；其中，所述圓柱管（21）一端采用封閉式設計，所述圓柱管（21）封閉端通過轉軸與空心柱（13）內部轉動連接，所述底座（11）頂部固定連接有與圓柱管（21）封閉端傳動連接的驅動機組（3）；其中，所述過濾件（23）包括中空柱（231），所述中空柱（231）頂端與進污孔（24）端口固定連接，所述中空柱（231）內壁固定連接有過濾板（232），所述中空柱（231）底端緊密貼合有密封板（233），所述密封板（233）外表面通過耳塊固定連接有光滑桿（234），所述光滑桿（234）遠離密封板（233）一端固定連接有外接板（235），所述中空柱（231）外表面固定連接有與光滑桿（234）外表面滑動連接的限位板（236），所述光滑桿（234）外表面套設有強力彈簧（237），所述強力彈簧（237）位于外接板（235）和限位板（236）之間，所述中空柱（231）通過開設在其內壁的旋轉槽轉動連接有齒環（238），所述齒環（238）外表面嚙合安裝有驅動件（239），所述齒環（238）內側固定連接有清理?xiàng)U（230），所述過濾板（232）頂部通過轉動座與清理?xiàng)U（230）中心底部轉動連接，所述驅動件（239）包括錐齒輪（2391），所述錐齒輪（2391）外表面與齒環（238）外表面嚙合安裝，所述錐齒輪（2391）中心外表面通過連接桿固定連接有從動齒輪（2392），所述錐齒輪（2391）和從動齒輪（2392）分別位于中空柱（231）兩側，所述從動齒輪（2392）外表面嚙合連接有與中空柱（231）內部轉動連接的主動輪（2393），所述主動輪（2393）遠離中空柱（231）一端固定連接有摩擦輪（2394），所述摩擦輪（2394）外表面貫穿圓柱管（21）并延伸至外部，所述從動齒輪（2392）、主動輪（2393）以及摩擦輪（2394）外表面套設有封閉蓋（2395），所述封閉蓋（2395）外表面分別與圓柱管（21）內壁和中空柱（231）外表面固定連接，所述空心柱（13）內壁固定連接有與摩擦輪（2394）外表面緊密貼合的摩擦板（5）。
2.根據權利要求1所述的一種多級防堵塞污水處理設備，其特征在于：所述廢料箱（12）內壁滑動連接有刮板（4），所述刮板（4）外表面固定連接有牽拉桿。
3.根據權利要求1所述的一種多級防堵塞污水處理設備，其特征在于：所述空心柱（13）上表面固定連接有緩沖箱（16），所述空心柱（13）內部開設有與緩沖箱（16）內部相連通的圓孔（17），所述緩沖箱（16）頂部固定連通有進污閥。
發明內容
針對現有技術所存在的上述缺點，本發明提供了一種多級防堵塞污水處理設備，能夠有效地解決現有技術中，在污水多級處理的過程中，一般先需要通過過濾網對污水進行過濾，以便除去污水中不可溶解的雜質，特別是在加工零件的污水中含有金屬材料碎屑，在對污水開展清除時，碎屑會塞住過濾網，造成后續機器設備凈化處理水源的能力大大降低，與此同時，堵在過濾網上的碎屑不容易清除的問題。
為實現以上目的，本發明通過以下技術方案予以實現：
本發明提供一種多級防堵塞污水處理設備，包括：
操作主體，所述操作主體包括底座，所述底座固定連接有用于雜質收集的廢料箱，所述廢料箱頂部固定連接有空心柱，所述空心柱通過開設在其內部的排污孔與廢料箱內部相連通；
過濾部，所述過濾部包括圓柱管，所述圓柱管外表面固定連接有滑軌，所述空心柱通過開設在其內壁的滑槽與滑軌外表面密封轉動連接，所述圓柱管通過開設在其內部進污孔固定連接有過濾件；
其中，所述圓柱管一端采用封閉式設計，所述圓柱管封閉端通過轉軸與空心柱內部轉動連接，所述底座頂部固定連接有與圓柱管封閉端傳動連接的驅動機組。
進一步地，所述廢料箱內壁滑動連接有刮板，所述刮板外表面固定連接有牽拉桿。
進一步地，所述空心柱上表面固定連接有緩沖箱，所述空心柱內部開設有與緩沖箱內部相連通的圓孔，所述緩沖箱頂部固定連通有進污閥。
進一步地，所述過濾件包括中空柱，所述中空柱頂端與進污孔端口固定連接，所述中空柱內壁固定連接有過濾板。
進一步地，所述中空柱底端緊密貼合有密封板，所述密封板外表面通過耳塊固定連接有光滑桿，所述光滑桿遠離密封板一端固定連接有外接板，所述中空柱外表面固定連接有與光滑桿外表面滑動連接的限位板，所述光滑桿外表面套設有強力彈簧，所述強力彈簧位于外接板和限位板之間。
進一步地，所述中空柱通過開設在其內壁的旋轉槽轉動連接有齒環，所述齒環外表面嚙合安裝有驅動件，所述齒環內側固定連接有清理?xiàng)U，所述過濾板頂部通過轉動座與清理?xiàng)U中心底部轉動連接。
進一步地，所述驅動件包括錐齒輪，所述錐齒輪外表面與齒環外表面嚙合安裝，所述錐齒輪中心外表面通過連接桿固定連接有從動齒輪，所述錐齒輪和從動齒輪分別位于中空柱兩側，所述從動齒輪外表面嚙合連接有與中空柱內部轉動連接的主動輪，所述主動輪遠離中空柱一端固定連接有摩擦輪，所述摩擦輪外表面貫穿圓柱管并延伸至外部。
進一步地，所述從動齒輪、主動輪以及摩擦輪外表面套設有封閉蓋，所述封閉蓋外表面分別與圓柱管內壁和中空柱外表面固定連接，所述空心柱內壁固定連接有與摩擦輪外表面緊密貼合的摩擦板。
本發明提供的技術方案，與現有技術相比，具有如下有益效果：
本發明設置有圓柱管、過濾件以及摩擦板，隨著圓柱管和過濾件同步緩慢轉動，含有金屬材料碎屑和雜質的中空柱旋轉至向下時，其內部的金屬材料碎屑和雜質受到自身重力和離心力自動脫離，落入排污孔中，流入廢料箱中。由于四個過濾件依次循環，當過濾件旋轉至向上時，對污水進行過濾，當過濾件旋轉至向下時，對金屬材料碎屑和雜質自動去除，并且四個過濾件之間交替循環，保持污水和雜質同步持續進行處理，相比傳統的單一過濾網過濾，本發明有效避免碎屑累積塞住過濾網的情況。當過濾件向下旋轉時，過濾件上的摩擦輪開始接觸摩擦板，帶動摩擦輪轉動，帶動主動輪同軸心轉動，主動輪嚙合傳動從動齒輪轉動，齒輪帶動錐齒輪轉動，帶動齒環繞圓柱管內部進行旋轉，進而帶動清理?xiàng)U上的毛刷對過濾板外表面進行反復清刷，去除塞在過濾板上的金屬碎屑，避免金屬碎屑塞住過濾板的情況。
（發明人：張維）
