公布日：2023.06.16
申請日：2021.12.14
分類號：B01D21/02(2006.01)I;B01D21/24(2006.01)I;B01D21/26(2006.01)I
摘要
本發明公開了一種用于污水處理的高效除砂器，涉及餐廚垃圾渣水處理技術領域，包括輸送箱，所述輸送箱前后兩端的兩側均安裝有支撐腿，且輸送箱底端的一側安裝有排污管，所述輸送箱底端的排污管一側安裝有安裝箱，且安裝箱內部的兩側均安裝有活動板，所述活動板的一端安裝有兩個擊打桿，且擊打桿的一端分別延伸至排污管的前方和后方，所述活動板的一端均安裝有齒條。本發明通過使用攪拌槳帶動水流向下形成漩渦，加速固體廢棄物沉淀，提高出水水質，避免排水管堵塞，并通過令兩個擊打桿不斷地對排污管的前后兩端進行擊打，避免排污管出現堵塞現象，保證排污管暢通。
權利要求書

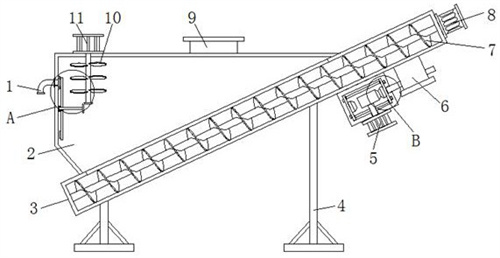

1.一種用于污水處理的高效除砂器，包括輸送箱（3），其特征在于：所述輸送箱（3）前后兩端的兩側均安裝有支撐腿（4），且輸送箱（3）底端的一側安裝有排污管（6），所述輸送箱（3）底端的排污管（6）一側安裝有安裝箱（12），且安裝箱（12）內部的兩側均安裝有活動板（21），所述活動板（21）的一端安裝有兩個擊打桿（13），且擊打桿（13）的一端分別延伸至排污管（6）的前方和后方，所述活動板（21）的一端均安裝有齒條（24），且兩個活動板（21）的一端之間均安裝有多個連接桿（22），所述安裝箱（12）的底端均安裝有第一驅動電機（5），且第一驅動電機（5）的輸出端延伸至安裝箱（12）的內部安裝有半齒輪（23），所述輸送箱（3）的一側安裝有第二驅動電機（8），且第二驅動電機（8）的輸出端安裝有輸送軸（7），所述輸送軸（7）的一端通過轉軸與輸送箱（3）內部的一側相連接，所述輸送箱（3）的頂部安裝有處理箱（2），所述處理箱（2）內部的一側安裝有鋼絲網（15），且處理箱（2）內部的鋼絲網（15）下方安裝有從動桿（17），所述從動桿（17）的外壁安裝有多個固定桿（16），且固定桿（16）的一側均安裝有刮板（14），所述從動桿（17）的一端安裝有從動錐形齒輪（18），所述處理箱（2）的一側安裝有排水管（1），且處理箱（2）的一端延伸至鋼絲網（15）的一側，所述處理箱（2）頂端的一側安裝有進物口（9），所述處理箱（2）頂端的另一側安裝有第三驅動電機（11），且第三驅動電機（11）的輸出端安裝有主動桿（20），所述主動桿（20）的底端延伸至處理箱（2）的內部安裝有主動錐形齒輪（19），且處理箱（2）內部的主動桿（20）外壁安裝有多個攪拌槳（10），所述輸送箱（3）呈傾斜設置，且輸送箱（3）與水平面之間的夾角為30°，所述刮板（14）和鋼絲網（15）的一側處在同一豎直平面內，且刮板（14）和鋼絲網（15）的中心處在同一水平線上。
2.根據權利要求1所述的一種用于污水處理的高效除砂器，其特征在于：所述從動錐形齒輪（18）和主動錐形齒輪（19）的形狀尺寸均相同，且從動錐形齒輪（18）和主動錐形齒輪（19）之間嚙合。
3.根據權利要求1所述的一種用于污水處理的高效除砂器，其特征在于：所述攪拌槳（10）共設置有三組，且攪拌槳（10）在主動桿（20）的外壁呈等間距分布。
4.根據權利要求1所述的一種用于污水處理的高效除砂器，其特征在于：所述齒條（24）關于半齒輪（23）的旋轉中心呈中心對稱分布，且半齒輪（23）和齒條（24）之間嚙合。
5.根據權利要求1所述的一種用于污水處理的高效除砂器，其特征在于：所述安裝箱（12）內部的兩側均開設有導槽，所述活動板（21）的一端均安裝有導塊，且活動板（21）通過導塊和導槽之間的滑動配合與安裝箱（12）之間構成滑動連接。
發明內容
本發明的目的在于提供一種用于污水處理的高效除砂器，以解決上述背景技術中提出的排污管和出水管容易出現堵塞的問題。
為實現上述目的，本發明提供如下技術方案：一種用于污水處理的高效除砂器，包括輸送箱，所述輸送箱前后兩端的兩側均安裝有支撐腿，且輸送箱底端的一側安裝有排污管，所述輸送箱底端的排污管一側安裝有安裝箱，且安裝箱內部的兩側均安裝有活動板，所述活動板的一端安裝有兩個擊打桿，且擊打桿的一端分別延伸至排污管的前方和后方，所述活動板的一端均安裝有齒條，且兩個活動板的一端之間均安裝有多個連接桿，所述安裝箱的底端均安裝有第一驅動電機，且第一驅動電機的輸出端延伸至安裝箱的內部安裝有半齒輪，所述輸送箱的一側安裝有第二驅動電機，且第二驅動電機的輸出端安裝有輸送軸，所述輸送軸的一端通過轉軸與輸送箱內部的一側相連接，所述輸送箱的頂部安裝有處理箱，所述處理箱內部的一側安裝有鋼絲網，且處理箱內部的鋼絲網下方安裝有從動桿，所述從動桿的外壁安裝有多個固定桿，且固定桿的一側均安裝有刮板，所述從動桿的一端安裝有從動錐形齒輪，所述處理箱的一側安裝有排水管，且處理箱的一端延伸至鋼絲網的一側，所述處理箱頂端的一側安裝有進物口，所述處理箱頂端的另一側安裝有第三驅動電機，且第三驅動電機的輸出端安裝有主動桿，所述主動桿的底端延伸至處理箱的內部安裝有主動錐形齒輪，且處理箱內部的主動桿外壁安裝有多個攪拌槳。
優選的，所述輸送箱呈傾斜設置，且輸送箱與水平面之間的夾角為30°。
優選的，所述刮板和鋼絲網的一側處在同一豎直平面內，且刮板和鋼絲網的中心處在同一水平線上。
優選的，所述從動錐形齒輪和主動錐形齒輪的形狀尺寸均相同，且從動錐形齒輪和主動錐形齒輪之間嚙合。
優選的，所述攪拌槳共設置有三組，且攪拌槳在主動桿的外壁呈等間距分布。
優選的，所述齒條關于半齒輪的旋轉中心呈中心對稱分布，且半齒輪和齒條之間嚙合。
優選的，所述安裝箱內部的兩側均開設有導槽，所述活動板的一端均安裝有導塊，且活動板通過導塊和導槽之間的滑動配合與安裝箱之間構成滑動連接。
與現有技術相比，本發明的有益效果是：使用攪拌槳帶動水流向下形成漩渦，加速固體廢棄物沉淀，同時使得這些廢棄物遠離排水管，提高出水水質，鋼絲網對殘留的廢渣進行阻隔，固定桿上的鋼絲網可以將堵在鋼絲網處的廢渣向下刮除，避免排水管堵塞，并通過令半齒輪周期性地與兩側的齒條配合，從而帶動活動板定向地做往復運動，并帶動兩個擊打桿不斷地對排污管的前后兩端進行擊打，能夠避免排污管出現堵塞現象，保證排污管暢通。
（發明人：江昌富;呂蘇玲;周艷;朱振環;江華勤;江一鳴;孫玉國;孫航）
