公布日：2023.05.26

申請日：2023.03.23

分類號：C02F3/30(2023.01)I;C02F3/00(2023.01)I

摘要

本發明提出一種并聯雙生化污水處理工藝其根據來水水量波動，通過對生化段的污泥量進行調節，能夠保證污泥負荷率處于較為穩定的區間，從而實現穩定的污水處理效果。根據該工藝，本發明還提出了一種并聯雙生化污水處理系統，這種污水處理系統尤其適用于小型農村污水處理站的建設。

權利要求書

1.一種并聯雙生化污水處理工藝，其特征是：包括以下步驟：步驟S1、污水來水量為正常水量Z，污水從調節池通過第一管路進入第一AAO生化段，同時，污水還從調節池通過第二管路進入第二AAO生化段，第二AAO生化段的進水量保持恒定，僅維持活性污泥基本活性；第一AAO生化段、第二AAO生化段處理后的污水均排放至二沉池；步驟S2、污水來水量增加至T，令第二AAO生化段的進水量不變，則第一管路中的水量增大至T，其增量為△T，將第二AAO生化段與第一AAO生化段相對應的活性污泥適時轉移至第一AAO生化段，令從第二AAO生化段轉移出的污泥量M與△T的比值H保持恒定，并使第一AAO生化段的內回流比r1、外回流比R1保持恒定，同時增大第二AAO生化段的外回流比R2，使第二AAO生化段的活性污泥量得到外回流補償，外回流補償量m小于M；步驟S3、污水來水量從T開始減小，令第二AAO生化段的進水量不變，此時停止第二AAO生化段的活性污泥向第一AAO生化段轉移，仍使第一AAO生化段的內回流比r1、外回流比R1保持恒定，同時減小第二AAO生化段的活性污泥量的外回流補償量m；步驟S4、污水來水量從T恢復至Z時，第二AAO生化段的活性污泥量恢復至初始值，返回運行步驟S1。

2.根據權利要求1所述的一種并聯雙生化污水處理工藝，其特征是：所述步驟S1中，第一AAO生化段的外回流比R1、第二AAO生化段的外回流比R2均保持不變，其取值范圍均為50%-100%。

3.根據權利要求1所述的一種并聯雙生化污水處理工藝，其特征是：所述步驟S2中，H與所述步驟S2中，H與第一AAO生化段的污泥負荷率的比值為定值。

4.一種運行如權利要求1-3所述工藝的污水處理系統，其特征是：包括調節池（20）、第一AAO生化段、第二AAO生化段和二沉池（40），所述調節池（20）通過第六管路（26）連接外部污水源，在第六管路（26）上設有流量傳感器（27），用于檢測第六管路（26）的污水流量；在調節池（20）內設有第一氣提裝置（1）和第二氣提裝置（2）；所述的第一AAO生化段、第二AAO生化段并聯于所述調節池（20）與二沉池（40）之間，所述的第一AAO生化段由依次串聯的第一厭氧池（31）、第一缺氧池（32）和第一好氧池（33）組成，所述的第一厭氧池（31）通過第一管路（21）連接調節池（20）內的第一氣提裝置（1），第一厭氧池（31）與第一缺氧池（32）通過第一管道連通，第一缺氧池（32）與第一好氧池（33）通過第二管道連通，第一好氧池（33）內設有第四氣提裝置（4），第四氣提裝置（4）通過第三管路（23）連接二沉池（40）；所述的第二AAO生化段由依次串聯的第二厭氧池（41）、第二缺氧池（42）和第二好氧池（43）組成，所述的第二厭氧池（41）通過第二管路（22）連接第二氣提裝置（2），第二厭氧池（41）與第二缺氧池（42）通過第三管道相連通，第二缺氧池（42）與第二好氧池（43）之間通過第四管道連通，第二好氧池（43）內設有第六氣提裝置（6），第六氣提裝置（6）通過第四管路（24）連接二沉池（40）；所述的第一厭氧池（31）與第二厭氧池（41）之間通過第一泥水混合物氣提裝置（7）連通，第一缺氧池（32）與第二缺氧池（42）之間通過第二泥水混合物氣提裝置（8）連通，第一好氧池（33）與第二好氧池（43）之間通過第三泥水混合物氣提裝置（9）連通；所述第一氣提裝置（1）、第二氣提裝置（2）、第四氣提裝置（4）、第六氣提裝置（6）、第一泥水混合物氣提裝置（7）、第二泥水混合物氣提裝置（8）、第三泥水混合物氣提裝置（9）均由外部羅茨風機供氣，第一氣提裝置（1）、第四氣提裝置（4）、第一泥水混合物氣提裝置（7）、第二泥水混合物氣提裝置（8）、第三泥水混合物氣提裝置（9）的進氣管路均設有開度可控的減壓電磁閥，所述減壓電磁閥與均連接外部控制系統，所述第六管路（26）上的流量傳感器（27）也連接外部控制系統。

5.根據權利要求4所述的一種運行如權利要求1-3所述工藝的污水處理系統，其特征是：所述的二沉池（40）內設有第四泥水混合物氣提裝置（10）和第五泥水混合物氣提裝置（11），第四泥水混合物氣提裝置（10）通過第一外回流管路（51）連通第一厭氧池（31），用于第一AAO生化段的污泥回流；第五泥水混合物氣提裝置（11）通過第二外回流管路（52）連通第二厭氧池（41），用于第二AAO生化段的污泥回流；所述的第四泥水混合物氣提裝置（10）和第五泥水混合物氣提裝置（11）均設有開度可控的減壓電磁閥，所述減壓電磁閥與均連接外部控制系統。

6.根據權利要求4所述的一種運行如權利要求1-3所述工藝的污水處理系統，其特征是：所述的第一缺氧池（32）與第三管路（23）之間設有第一內回流管路（61），用于第一AAO生化段的泥水混合物的回流；所述的第二缺氧池（42）與第四管路（24）之間設有第二內回流管路（62），用于第二AAO生化段的泥水混合物的回流。

7.根據權利要求4所述的一種運行如權利要求1-3所述工藝的污水處理系統，其特征是：所述的第一厭氧池（31）內設有第一氣動推流裝置（71），用于驅動第一厭氧池（31）的污水流動并將污水從第一厭氧池（31）推送至第一缺氧池（32）；第一缺氧池（32）內設有第二氣動推流裝置（72），用于驅動第一缺氧池（32）的污水流動并將污水從第一缺氧池（32）推送至第一好氧池（33）。

8.根據權利要求4所述的一種運行如權利要求1-3所述工藝的污水處理系統，其特征是：所述的第二厭氧池（41）內設有第三氣動推流裝置（73），用于驅動第二厭氧池（41）的污水流動并將污水從第二厭氧池（41）推送至第二缺氧池（42）；第二缺氧池（42）內設有第四氣動推流裝置（74），用于驅動第二缺氧池（42）的污水流動并將污水從第二缺氧池（42）推送至第二好氧池（43）。

發明內容

針對背景技術中提出的問題，本發明的目的是提供一種并聯雙生化污水處理工藝，其根據來水水量波動，通過對生化段的污泥量進行調節，能夠保證污泥負荷率處于較為穩定的區間，從而實現穩定的污水處理效果。根據該工藝，本發明還提出了一種并聯雙生化污水處理系統，這種污水處理系統尤其適用于小型農村污水處理站的建設。

為實現上述目的，本發明采用以下技術方案：一種并聯雙生化污水處理工藝，包括以下步驟：步驟S1、污水來水量為正常水量Z，污水從調節池通過第一管路進入第一AAO生化段，同時，污水還從調節池通過第二管路進入第二AAO生化段，第二AAO生化段的進水量保持恒定，僅維持活性污泥基本活性；第一AAO生化段、第二AAO生化段處理后的污水均排放至二沉池；步驟S2、污水來水量增加，令第二AAO生化段的進水量不變，設第一管路中的水量增大至T，其增量為△T，將第二AAO生化段與第一AAO生化段相對應的活性污泥適時轉移至第一AAO生化段，令從第二AAO生化段轉移出的污泥量M與△T的比值H保持恒定，并使第一AAO生化段的內回流比r1、外回流比R1保持恒定，同時增大第二AAO生化段的外回流比R2，使第二AAO生化段的活性污泥量得到補償，補償量m小于M；步驟S3、污水來水量從T開始減小，令第二AAO生化段的進水量不變，此時停止第二AAO生化段的活性污泥向第一AAO生化段轉移，仍使第一AAO生化段的內回流比r1、外回流比R1保持恒定，同時減小第二AAO生化段的活性污泥量的補償量m；步驟S4、污水來水量從T恢復至Z時，第二AAO生化段的活性污泥量恢復至初始值，返回運行步驟S1。

所述步驟S1中，第一AAO生化段的外回流比R1、第二AAO生化段的外回流比R2均保持不變，其取值范圍均為50%-100%。

所述步驟S2中，H與第一AAO生化段的污泥負荷率的比值為定值。

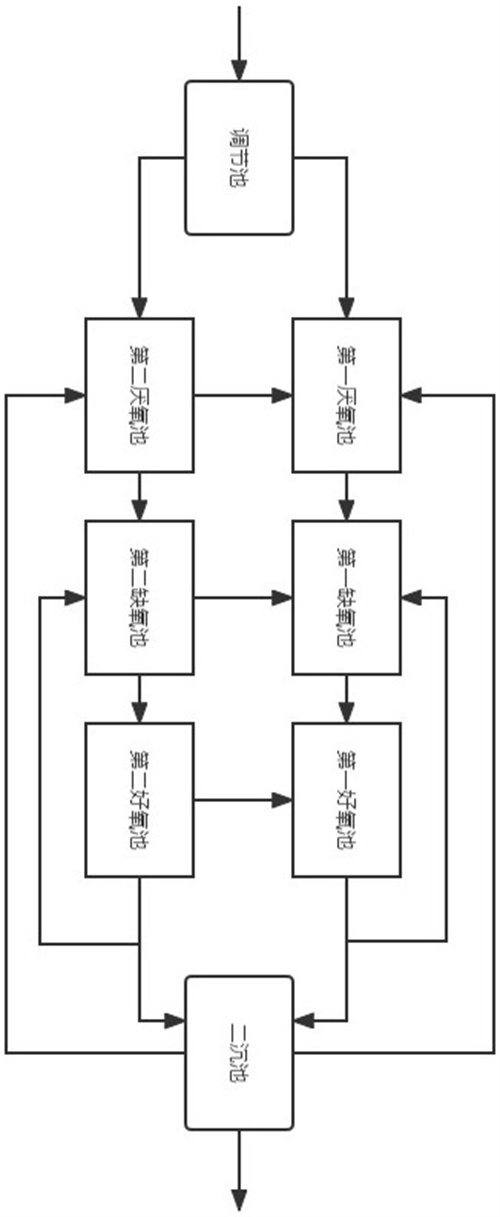

本發明還提出了一種運行如上所述并聯雙生化污水處理工藝的污水處理系統，包括調節池、第一AAO生化段、第二AAO生化段和二沉池，所述調節池通過第六管路連接外部污水源，在第六管路上設有流量傳感器，用于檢測第六管路的污水流量；在調節池內設有第一氣提裝置和第二氣提裝置；所述的第一AAO生化段、第二AAO生化段并聯于所述調節池與二沉池之間，所述的第一AAO生化段由依次串聯的第一厭氧池、第一缺氧池和第一好氧池組成，所述的第一厭氧池通過第一管路連接調節池內的第一氣提裝置，第一厭氧池與第一缺氧池通過第一管道相連通，第一缺氧池與第一好氧池之間通過第二管道連通，第一好氧池內設有第四氣提裝置，第四氣提裝置通過第三管路連接二沉池；所述的第二AAO生化段由依次串聯的第二厭氧池、第二缺氧池和第二好氧池組成，所述的第二厭氧池通過第二管路連接第二氣提裝置，第二厭氧池與第二缺氧池通過第三管道相連通，第二缺氧池與第二好氧池之間通過第四管道連通，第二好氧池內設有第六氣提裝置，第六氣提裝置通過第四管路連接二沉池；所述的第一厭氧池與第二厭氧池之間通過第一泥水混合物氣提裝置連通，第一缺氧池與第二缺氧池之間通過第二泥水混合物氣提裝置連通，第一好氧池與第二好氧池之間通過第三泥水混合物氣提裝置連通；所述第一氣提裝置、第二氣提裝置、第四氣提裝置、第六氣提裝置、第一泥水混合物氣提裝置、第二泥水混合物氣提裝置、第三泥水混合物氣提裝置均由外部羅茨風機供氣，第一氣提裝置、第四氣提裝置、第一泥水混合物氣提裝置、第二泥水混合物氣提裝置、第三泥水混合物氣提裝置的進氣管路均設有開度可控的減壓電磁閥，所述減壓電磁閥與均連接外部控制系統，所述第六管路上的流量傳感器也連接外部控制系統。

所述的二沉池內設有第四泥水混合物氣提裝置和第五泥水混合物氣提裝置，第四泥水混合物氣提裝置通過第一外回流管路連通第一厭氧池，用于第一AAO生化段的污泥回流；第五泥水混合物氣提裝置通過第二外回流管路連通第二厭氧池，用于第二AAO生化段的污泥回流；所述的第四泥水混合物氣提裝置和第五泥水混合物氣提裝置均設有開度可控的減壓電磁閥，所述減壓電磁閥與均連接外部控制系統。

所述的第一缺氧池與第三管路之間設有第一內回流管路，用于第一AAO生化段的泥水混合物的回流；所述的第二缺氧池與第四管路之間設有第二內回流管路，用于第二AAO生化段的泥水混合物的回流。

所述的第一厭氧池內設有第一氣動推流裝置，用于驅動第一厭氧池的污水流動并將污水從第一厭氧池推送至第一缺氧池；第一缺氧池）內設有第二氣動推流裝置，用于驅動第一缺氧池的污水流動并將污水從第一缺氧池推送至第一好氧池。

所述的第二厭氧池內設有第三氣動推流裝置，用于驅動第二厭氧池的污水流動并將污水從第二厭氧池推送至第二缺氧池；第二缺氧池內設有第四氣動推流裝置，用于驅動第二缺氧池的污水流動并將污水從第二缺氧池推送至第二好氧池。

本發明的有益效果：本發明提出的并聯雙生化污水處理工藝及污水處理系統，通過控制進水量與轉移污泥量的比值，實現了農村地區小型污水處理站的污泥負荷率的穩定控制，污水處理的效果穩定，建設成本、運行成本低，適用于農村地區及景區的污水處理工程。

（發明人：李樹飛;張兵權;李曉;趙志斌;魏鵬;焦振飛;楊海賓;常艷敏）
