公布日：2022.05.17

申請日：2022.03.01

分類號：C02F11/13(2019.01)I

摘要

本發明具體涉及一種立式污泥干化裝置及污泥干化方法，本立式污泥干化裝置包括：豎立設置的加熱床層、送料機構、水循環干燥機構、熱風干燥機構和出料機構；水循環干燥機構沿加熱床層至下而上輸送熱水；水循環干燥機構換熱后的疏水對熱風干燥機構產生的熱風進行二次加熱，以使熱風進入加熱床層對污泥進行干化；出料機構吸收污泥中熱量輸送至熱風干燥機構內加熱空氣；本發明通過設置立式加熱床層一方面能夠有效減少占地，另一方面與水循環干燥機構、熱風干燥機構內運動介質相對運動，能夠充分傳遞熱量來提高熱利用率，并且熱風干燥機構利用水循環干燥機構、出料機構的余熱能夠?qū)崿F(xiàn)熱量充分利用，節約資源同時降低生產成本。

權利要求書

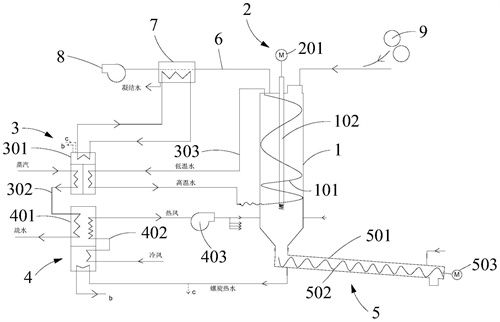

1.一種立式污泥干化裝置，其特征在于，包括：豎立設置的加熱床層、設置在加熱床層頂部的送料機構、水循環干燥機構、熱風干燥機構和設置在加熱床層底部的出料機構；其中所述送料機構沿加熱床層至上而下進行輸送污泥，所述水循環干燥機構沿加熱床層至下而上輸送熱水，以對所述加熱床層內運動的污泥進行干化；所述水循環干燥機構換熱后的疏水對熱風干燥機構產生的熱風進行二次加熱，以使熱風進入所述加熱床層內并至下而上運動對污泥進行干化；以及所述出料機構對干化后的污泥進行出料，并吸收污泥中熱量輸送至熱風干燥機構內加熱空氣。

2.如權利要求1所述的立式污泥干化裝置，其特征在于，所述加熱床層內設置有膜式管片，且所述膜式管片沿加熱床層高度方向螺旋環繞設置；所述加熱床層的頂部、底部分別開設進料口、出料口，即從所述進料口進入加熱床層內的污泥經膜式管片至上而下運動，直至從所述出料口進入出料機構內。

3.如權利要求2所述的立式污泥干化裝置，其特征在于，所述送料機構包括：設置在加熱床層頂部的振打電機；所述振打電機帶動加熱床層周期性震動，使所述膜式管片跳動以輸送污泥。

4.如權利要求2所述的立式污泥干化裝置，其特征在于，所述水循環干燥機構包括：熱泵、蒸汽輸送管道、水循環輸送管道；所述蒸汽輸送管道、水循環輸送管道接入熱泵中，且所述水循環輸送管道連接膜式管片的頂部和膜式管片的底部；所述蒸汽輸送管道中蒸汽在熱泵中對水循環輸送管道中流體加熱形成高溫水，高溫水經所述膜式管片的底部至上而下朝向膜式管片的頂部運動，以對污泥釋放熱量后形成低溫水，即低溫水再次進入所述熱泵中吸熱，以進行水循環。

5.如權利要求4所述的立式污泥干化裝置，其特征在于，所述熱風干燥機構包括：第一換熱器、風管和第一排風機；所述風管經第一換熱器連接第一排風機，且所述風管設置進風口、出風口，所述第一排風機位于出風口處；所述第一換熱器接入出料機構、蒸汽輸送管道；進入所述進風口的空氣經出料機構輸送熱量在第一換熱器內進行一級加熱，經所述蒸汽輸送管道傳遞的熱量在第一換熱器內進行二級加熱后，沿所述出風口輸至第一排風機，即所述第一排風機將熱風排入加熱床層的底部，并沿所述加熱床層高度方向至下而上運動對污泥進行干化。

6.如權利要求5所述的立式污泥干化裝置，其特征在于，所述膜式管片上布有出風口，以使熱風沿所述加熱床層高度方向至下而上運動。

7.如權利要求5所述的立式污泥干化裝置，其特征在于，所述出料機構包括：連接出料口的污泥管道、設置在污泥管道內的水冷螺旋和驅動水冷螺旋轉動的傳動電機；所述水冷螺旋內設置有流體管道，且所述流體管道接入第一換熱器內；所述傳動電機適于驅動水冷螺旋轉動，以帶動污泥通過所述污泥管道輸出至容器中，即所述流體管道內流體吸收污泥內熱量進入第一換熱器中，以對所述風管內空氣進行一級加熱。

8.如權利要求5所述的立式污泥干化裝置，其特征在于，所述加熱床層的頂部依次連接有尾氣管道、第二換熱器和第二排風機；所述第二換熱器與第一換熱器之間設置有循環水管，且流體在所述循環水管內循環流動；熱風從所述加熱床層的頂部排入尾氣管道內，以進入所述第二換熱器內換熱，即熱風中熱量經所述循環水管內循環流動的流體帶入第一換熱器中，且熱風由所述第二排風機排出。

9.如權利要求1所述的立式污泥干化裝置，其特征在于，所述加熱床層的頂部設置有脫水機，污泥經所述脫水機脫水后進入加熱床層。

10.一種污泥干化方法，其特征在于，包括：通過送料機構沿加熱床層至上而下輸送污泥；通過水循環干燥機構沿加熱床層至下而上輸送熱水，以對加熱床層內運動的污泥進行干化；通過水循環干燥機構換熱后的疏水對熱風干燥機構產生的熱風進行二次加熱，以使熱風進入加熱床層內并至下而上運動對污泥進行干化；通過出料機構對干化后的污泥出料，并吸收污泥中熱量輸送至熱風干燥機構內加熱空氣。

發明內容

本發明的目的是提供一種立式污泥干化裝置及污泥干化方法。

為了解決上述技術問題，本發明提供了一種立式污泥干化裝置，其包括：豎立設置的加熱床層、設置在加熱床層頂部的送料機構、水循環干燥機構、熱風干燥機構和設置在加熱床層底部的出料機構；其中所述送料機構沿加熱床層至上而下進行輸送污泥，所述水循環干燥機構沿加熱床層至下而上輸送熱水，以對所述加熱床層內運動的污泥進行干化；所述水循環干燥機構換熱后的疏水對熱風干燥機構產生的熱風進行二次加熱，以使熱風進入所述加熱床層內并至下而上運動對污泥進行干化；以及所述出料機構對干化后的污泥進行出料，并吸收污泥中熱量輸送至熱風干燥機構內加熱空氣。

在其中一個實施例中，所述加熱床層內設置有膜式管片，且所述膜式管片沿加熱床層高度方向螺旋環繞設置；所述加熱床層的頂部、底部分別開設進料口、出料口，即從所述進料口進入加熱床層內的污泥經膜式管片至上而下運動，直至從所述出料口進入出料機構內。

在其中一個實施例中，所述送料機構包括：設置在加熱床層頂部的振打電機；所述振打電機帶動加熱床層周期性震動，使所述膜式管片跳動以輸送污泥。

在其中一個實施例中，所述水循環干燥機構包括：熱泵、蒸汽輸送管道、水循環輸送管道；所述蒸汽輸送管道、水循環輸送管道接入熱泵中，且所述水循環輸送管道連接膜式管片的頂部和膜式管片的底部；所述蒸汽輸送管道中蒸汽在熱泵中對水循環輸送管道中流體加熱形成高溫水，高溫水經所述膜式管片的底部至上而下朝向膜式管片的頂部運動，以對污泥釋放熱量后形成低溫水，即低溫水再次進入所述熱泵中吸熱，以進行水循環。

在其中一個實施例中，所述熱風干燥機構包括：第一換熱器、風管和第一排風機；所述風管經第一換熱器連接第一排風機，且所述風管設置進風口、出風口，所述第一排風機位于出風口處；所述第一換熱器接入出料機構、蒸汽輸送管道；進入所述進風口的空氣經出料機構輸送熱量在第一換熱器內進行一級加熱，經所述蒸汽輸送管道傳遞的熱量在第一換熱器內進行二級加熱后，沿所述出風口輸至第一排風機，即所述第一排風機將熱風排入加熱床層的底部，并沿所述加熱床層高度方向至下而上運動對污泥進行干化。

在其中一個實施例中，所述膜式管片上布有出風口，以使熱風沿所述加熱床層高度方向至下而上運動。

在其中一個實施例中，所述出料機構包括：連接出料口的污泥管道、設置在污泥管道內的水冷螺旋和驅動水冷螺旋轉動的傳動電機；所述水冷螺旋內設置有流體管道，且所述流體管道接入第一換熱器內；所述傳動電機適于驅動水冷螺旋轉動，以帶動污泥通過所述污泥管道輸出至容器中，即所述流體管道內流體吸收污泥內熱量進入第一換熱器中，以對所述風管內空氣進行一級加熱。

在其中一個實施例中，所述加熱床層的頂部依次連接有尾氣管道、第二換熱器和第二排風機；所述第二換熱器與第一換熱器之間設置有循環水管，且流體在所述循環水管內循環流動；熱風從所述加熱床層的頂部排入尾氣管道內，以進入所述第二換熱器內換熱，即熱風中熱量經所述循環水管內循環流動的流體帶入第一換熱器中，且熱風由所述第二排風機排出。

在其中一個實施例中，所述加熱床層的頂部設置有脫水機，污泥經所述脫水機脫水后進入加熱床層。

另一方面，本發明提供一種污泥干化方法，其包括：通過送料機構沿加熱床層至上而下輸送污泥；通過水循環干燥機構沿加熱床層至下而上輸送熱水，以對加熱床層內運動的污泥進行干化；通過水循環干燥機構換熱后的疏水對熱風干燥機構產生的熱風進行二次加熱，以使熱風進入加熱床層內并至下而上運動對污泥進行干化；通過出料機構對干化后的污泥出料，并吸收污泥中熱量輸送至熱風干燥機構內加熱空氣。

本發明的有益效果是，本發明通過設置立式加熱床層一方面能夠有效減少占地，另一方面與水循環干燥機構、熱風干燥機構內運動介質相對運動，能夠充分傳遞熱量來提高熱利用率，并且熱風干燥機構利用水循環干燥機構、出料機構的余熱能夠?qū)崿F(xiàn)熱量充分利用，節約資源同時降低生產成本。

（發明人：李磊;羅國鵬;趙石鐵;陳泉;王進進;李游;孫殿偉）
