公布日：2023.01.06
申請日：2022.11.10
分類號：C02F9/00(2023.01)I;C02F1/00(2006.01)N;C02F3/30(2006.01)N
摘要
本發明公開了一種防堵塞高負荷污水處理系統，包括預處理系統，用于進行污水的固液分離，去除污水中油脂類和懸浮顆粒物，進行污水中大分子、難降解污染物的好氧降解，以及出水緩沖分配；立體多層式濾池系統，用于同步進行多層污水的縱向過濾和橫向輸送，對污水中的顆粒性有機物和溶解性有機物進行吸附、降解處理；出水回用系統，用于進行過濾后污水的暫存和排放；所述預處理系統、立體多層式濾池系統和出水回用系統依次管路連接。本發明利用預處理系統進行固液分離、氧化降解和截流緩沖分配，利用立體多層式濾池系統進行過濾降解，有效避免了濾池系統的堵塞現象。
權利要求書
1.一種防堵塞高負荷污水處理系統，其特征在于：包括，預處理系統，用于進行污水的固液分離，去除污水中油脂類和懸浮顆粒物，進行污水中大分子、難降解污染物的好氧降解，以及出水緩沖分配；立體多層式濾池系統，用于同步進行多層污水的縱向過濾和橫向輸送，對污水中的顆粒性有機物和溶解性有機物進行吸附、降解處理；出水回用系統，用于進行過濾后污水的暫存和排放；所述預處理系統、立體多層式濾池系統和出水回用系統依次管路連接。
2.根據權利要求1所述的一種防堵塞高負荷污水處理系統，其特征在于：所述預處理系統包括依次連接的用于初步污泥沉降的進水回用區、用于進行硝化和反硝化的生化處理區、用于再次進行污泥沉降的泥水分離區、用于污水緩沖暫存的出水分配區，所述進水回用區、生化處理區、泥水分離區、出水分配區之間均設置有隔板，多個所述隔板形成S型水流方向，所述進水回用區連接外接管路，所述生化處理區的水流方向?yàn)樯线M(jìn)下出，所述泥水分離區的水流方向?yàn)橄逻M(jìn)上出，所述出水分配區與立體式多層濾池系統連接。
3.根據權利要求2所述的一種防堵塞高負荷污水處理系統，其特征在于：所述生化處理區設置有懸浮式填料架，所述填料架里填充有填料，所述泥水分離區設置有沉淀斜管。
4.根據權利要求3所述的一種防堵塞高負荷污水處理系統，其特征在于：所述立體多層式濾池系統包括由上至下分布且連通的上層過濾單元、下層過濾單元和排水單元，所述上層過濾單元和下層過濾單元之間填充有第一濾層，所述上層過濾單元和下層過濾單元均與出水分配區管路連接，所述上層過濾單元的進水口位置低于下層過濾單元的進水口位置，所述上層過濾單元和排水單元均與出水回用系統管路連接。
5.根據權利要求4所述的一種防堵塞高負荷污水處理系統，其特征在于：所述上層過濾單元包括上布水層和設置在上布水層上方的覆蓋層，所述上布水層設置有若干個上布水管，所述上布水管上設置有若干個上散水孔，所述下層過濾單元包括下布水層和設置在下布水層下方的第二濾層，所述下布水層設置有若干個下布水管，所述下布水管上設置有若干個下散水孔，所述上布水管和下布水管的進水端部分插入出水分配區，所述上布水管的進水端位置低于下布水管的進水端的位置，所述上布水管遠離出水分配區的一側設置有溢流管，所述溢流管的高度高于上布水管的高度，所述排水單元包括排水層和排水管，所述排水層設置在第二濾層下方，所述排水管設置在第二濾層之間，所述溢流管和排水管均與出水回用系統連接。
6.根據權利要求5所述的一種防堵塞高負荷污水處理系統，其特征在于：所述覆蓋層為種植層，所述上布水層、下布水層、第一濾層、第二濾層、排水層均采用沸石、陶粒、加氣磚碎礫和球形填料中的一種或多種組成。
7.根據權利要求5所述的一種防堵塞高負荷污水處理系統，其特征在于：所述出水回用系統包括儲水池、潛水泵和出水管，所述溢流管和排水管均與儲水池連接，所述潛水泵設置在儲水池底部，所述出水管與潛水泵連接。
8.根據權利要求7所述的一種防堵塞高負荷污水處理系統，其特征在于，還包括太陽能發電系統，所述太陽能發電系統用于給該污水處理系統進行供電。
9.根據權利要求5所述的一種防堵塞高負荷污水處理系統，其特征在于：還包括用于給預處理系統、濾池系統進行曝氣充氧的曝氣充氧系統，所述通風調節系統包括第一曝氣管、第二曝氣管、輸送氣管、氣泵，所述第一曝氣管設置在懸浮式填料架下方，所述第一濾層中間設置有通風層，所述第二曝氣管設置在通風層內，所述第一曝氣管、第二曝氣管均與輸送氣管連接，所述輸送氣管與氣泵連接。
10.根據權利要求5所述的一種防堵塞高負荷污水處理系統，其特征在于：還包括用于給預處理系統、濾池系統進行通風換氣的拔風換氣系統，所述拔風換氣系統包括通風管道和旋流式通風器，所述通風管道一端分別與預處理系統、通風層連接，所述旋流式通風器設置在通風管道另一端。
發明內容
為了克服現有技術的不足，本發明的目的在于提供一種防堵塞高負荷污水處理系統，旨在解決現有技術中以下技術問題：現有技術中常規的污水處理系統存在濾池堵塞的現象，現有的技術解決方案一方面通過厭氧消化去除污染物可降低部分堵塞風險，但難以去除污水中的氨氮等污染物，另一方面通過改進濾池本體加強通風，實現緩解堵塞且出水水質達標，但是整體裝置結構占地面積大、運營成本高。

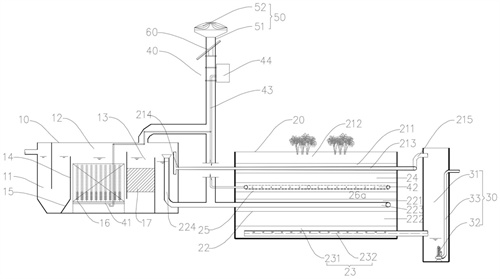

本發明采取以下技術方案實現：一種防堵塞高負荷污水處理系統，包括，預處理系統，用于進行污水的固液分離，去除污水中油脂類和懸浮顆粒物，進行污水中大分子、難降解污染物的好氧降解，以及出水緩沖分配；立體多層式濾池系統，用于同步進行多層污水的縱向過濾和橫向輸送，對污水中的顆粒性有機物和溶解性有機物進行吸附、降解處理；出水回用系統，用于進行過濾后污水的暫存和排放；所述預處理系統、立體多層式濾池系統和出水回用系統依次管路連接。
為優化上述技術方案，采取的具體措施還包括：進一步地，所述預處理系統包括依次連接的用于初步污泥沉降的進水回用區、用于進行硝化和反硝化的生化處理區、用于再次進行污泥沉降的泥水分離區、用于污水緩沖暫存的出水分配區，所述進水回用區、生化處理區、泥水分離區、出水分配區之間均設置有隔板，多個所述隔板形成S型水流方向，所述進水回用區連接外接管路，所述生化處理區的水流方向?yàn)樯线M(jìn)下出，所述泥水分離區的水流方向?yàn)橄逻M(jìn)上出，所述出水分配區與立體式多層濾池系統連接。預處理系統內部的隔板設置，形成了有效的推流形態，抗沖擊負荷能力強，保障進入濾池的水質平穩。
進一步地，所述生化處理區設置有懸浮式填料架，所述填料架里填充有填料，所述泥水分離區設置有沉淀斜管。
進一步地，所述立體多層式濾池系統包括上下分布且連通的上層過濾單元、下層過濾單元和排水單元，所述上層過濾單元和下層過濾單元之間填充有第一濾層，所述上層過濾單元和下層過濾單元均與出水分配區管路連接，所述上層過濾單元的進水口位置低于下層過濾單元的進水口位置，所述上層過濾單元和排水單元均與出水回用系統管路連接。雙層過濾單元大大提高了濾池系統的過濾能力。
進一步地，所述上層過濾單元包括上布水層和設置在上布水層上方的覆蓋層，所述上布水層設置有若干個上布水管，所述上布水管上設置有若干個上散水孔，所述下層過濾單元包括下布水層和設置在下布水層下方的第二濾層，所述下布水層設置有若干個下布水管，所述下布水管上設置有若干個下散水孔，所述上布水管和下布水管的進水端部分插入出水分配區，所述上布水管的進水端位置低于下布水管的進水端的位置，所述上布水管遠離出水分配區的一側設置有溢流管，所述溢流管的高度高于上布水管的高度，所述排水單元包括排水層和排水管，所述排水層設置在第二濾層下方，所述排水管設置在第二濾層之間，所述溢流管和排水管均與出水回用系統連接。立體式的過濾方式可吸附處理的污染負荷容量大，可以最大限度的發揮高負荷人工土壤濾池的負荷能力。
進一步地，所述覆蓋層為種植層，所述第一濾層和第二濾層均采用沸石、陶粒、加氣磚碎礫和球形填料中的一種或多種組成。
進一步地，所述出水回用系統包括儲水池、潛水泵和排水管道，所述溢流管和下排水管均與儲水池連接，所述潛水泵設置在儲水池底部，所述排水管道與潛水泵連接。
進一步地，所述污水處理系統還包括太陽能發電系統，所述太陽能發電系統用于給該污水處理系統進行供電。
進一步地，所述污水處理系統還包括用于給預處理系統、濾池系統進行曝氣充氧的曝氣充氧系統，所述通風調節系統包括第一曝氣管、第二曝氣管、輸送氣管、氣泵，所述第一曝氣管設置在懸浮式填料架下方，所述第一濾層中間設置有通風層，所述第二曝氣管設置在通風層內，所述第一曝氣管、第二曝氣管均與輸送氣管連接，所述輸送氣管與氣泵連接。
進一步地，所述污水處理系統還包括用于給預處理系統、濾池系統進行通風換氣的拔風換氣系統，所述拔風換氣系統包括通風管道和旋流式通風器，所述通風管道一端分別與預處理系統、通風層連接，所述旋流式通風器設置在通風管道另一端。拔風換氣系統可以利用自然空氣的流動對預處理系統進行通風換氣，避免有害氣體的聚集，降低預處理系統內部的壓力，減少增氧曝氣的阻力，拔風換氣系統可以利用自然空氣的流動對立體多層式濾池系統正壓通風富氧、負壓拔風換氣，有助于進一步消解前期聚集的有機污染物，恢復立體多層式濾池系統污染負荷容量。
本發明的有益效果：相比現有技術而言，本發明的一種防堵塞高負荷污水處理系統，首先通過預處理系統進行固液分離、氧化降解和截流緩沖分配，然后利用立體多層式濾池系統進行過濾降解，最后利用通風調節系統和拔風換氣系統進行周期性的主動曝氣增氧和被動通風換氣，維持并強化處理系統去除污染物的能力，有效避免了濾池系統的堵塞現象。
立體多層式濾池系統本身采用立體多層過濾方式，橫向雙層設置的布水管，配合上下多層設置的復合填料，一方面部分污水通過重力向下自流利用復合填料對污水進行過濾，同時另一部分污水通過布水管和排水管流入出水回用系統，避免堵塞，多層復合填料可以有效提高過濾負荷能力、強化通風作用，防止堵塞現象，同時該設置方式可以適應復雜的村鎮排水環境，能夠兼容污水處理、初雨調蓄、防洪排澇等功能。
本系統采用太陽能、風能等可再生能源對處理系統進行供電，無需外接電源，降低了建設和運營使用成本，而且本系統的適用性更為廣泛，尤其是接電困難的偏遠地區。
（發明人：方斌斌;汪旭;甘露;陳桐;唐晶;赫英哲;嚴凱;李中柱;陳斌;顧艷梅）
